Спосіб одержання пігментного композита, пігментний композит

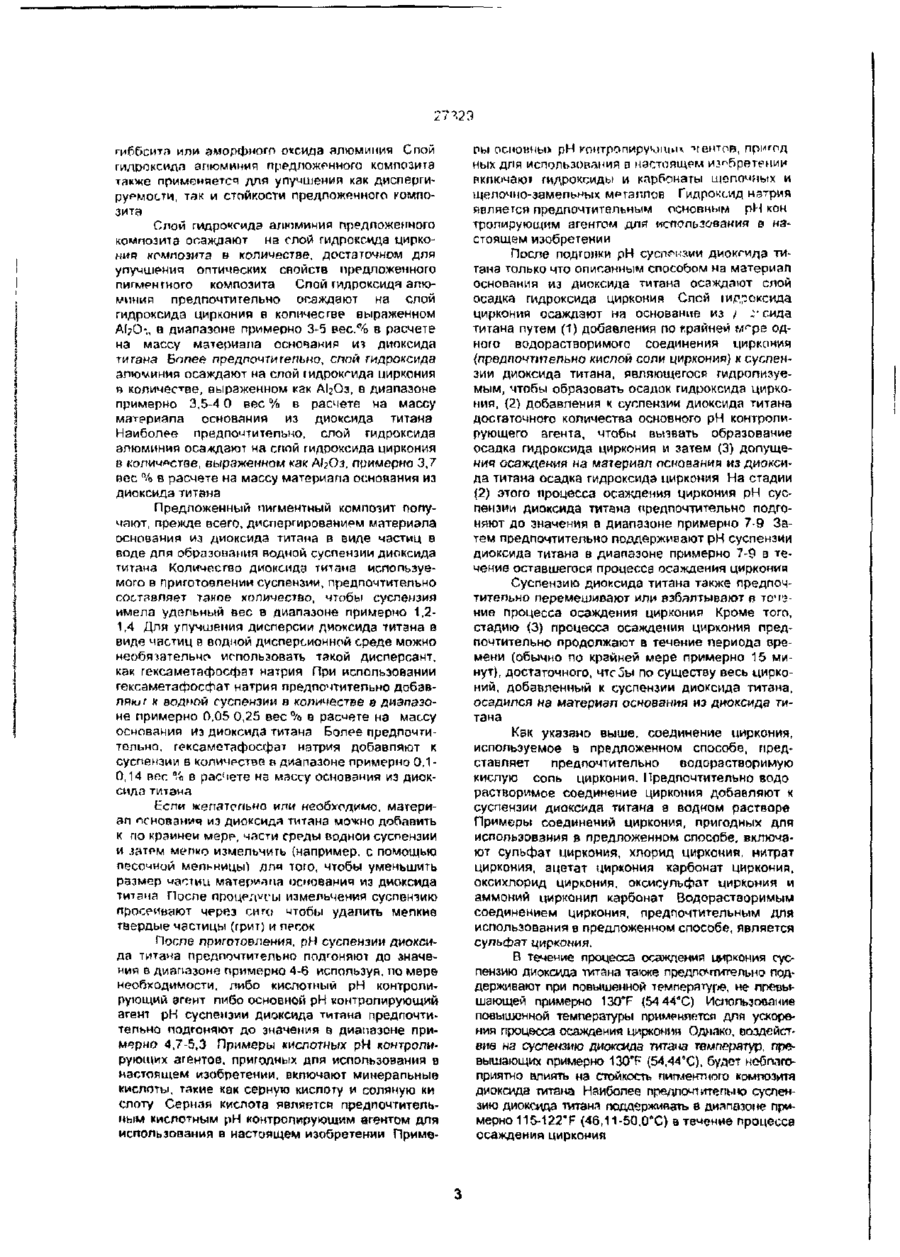

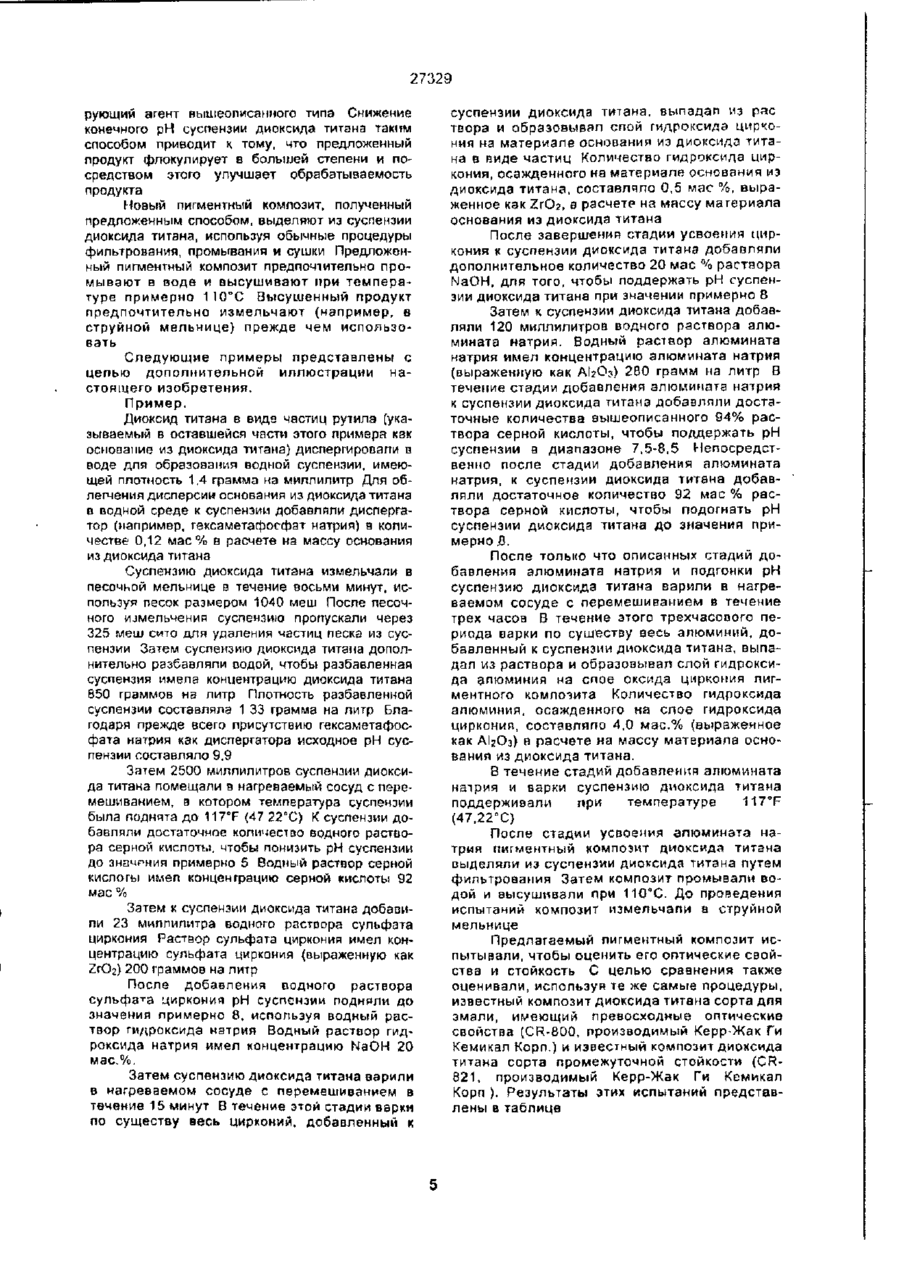

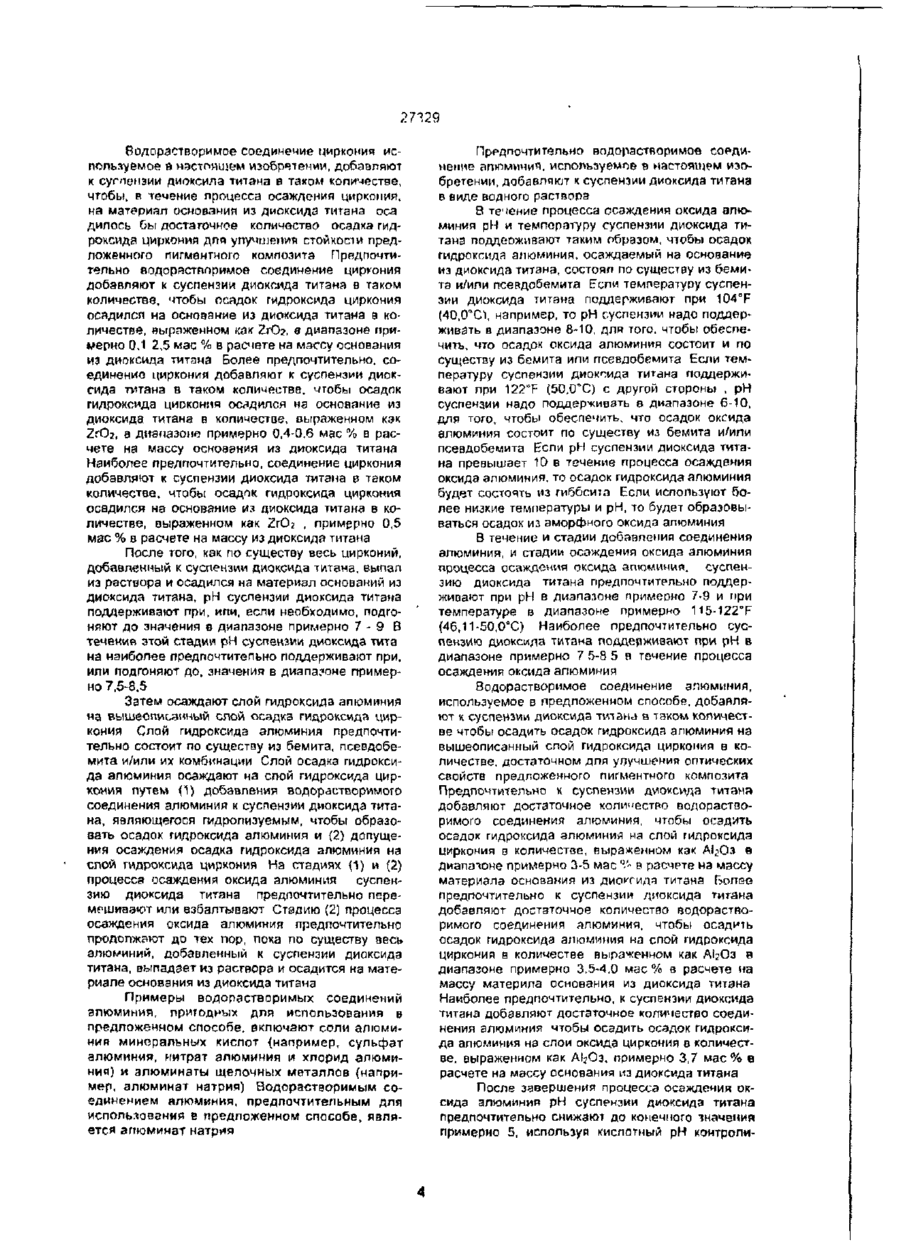

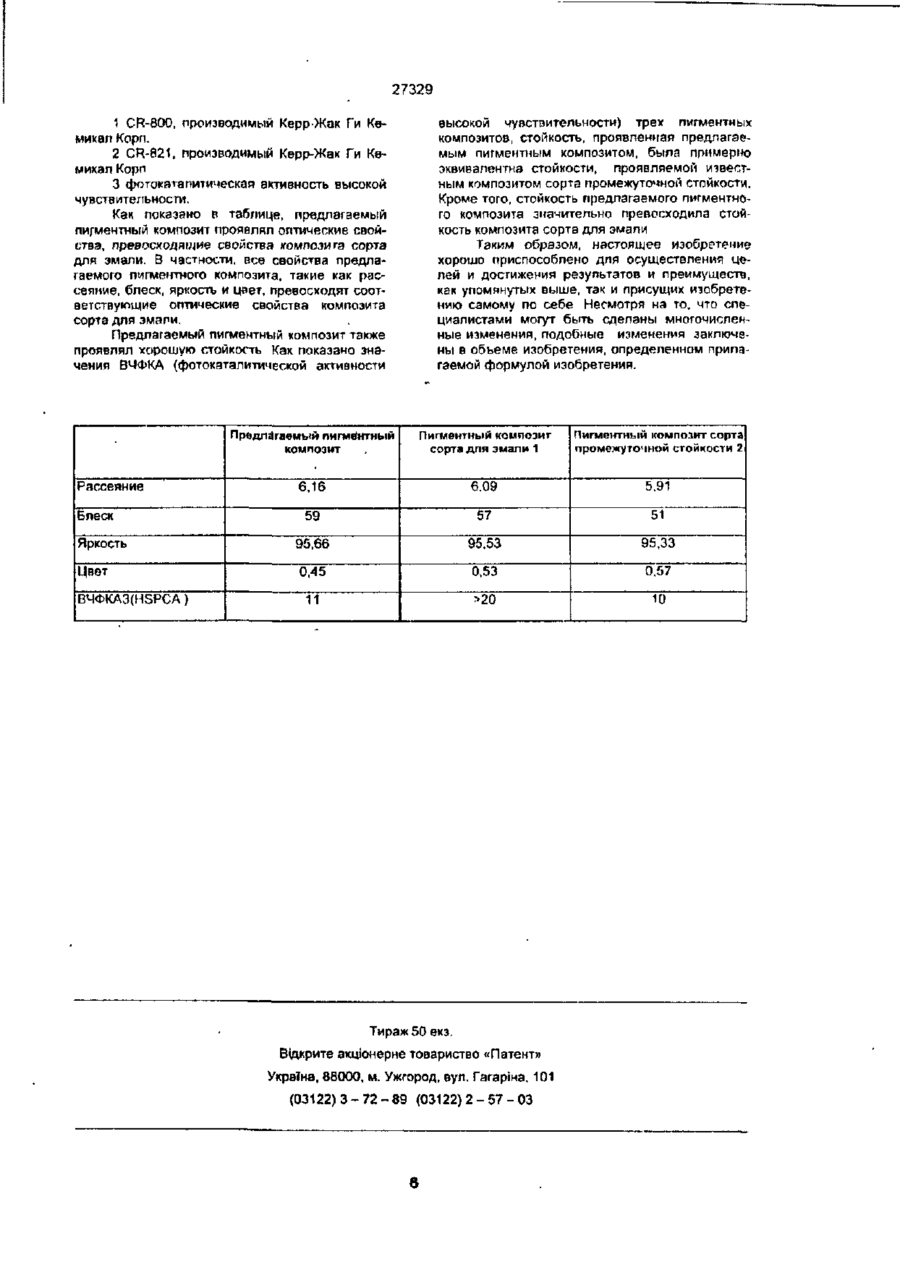

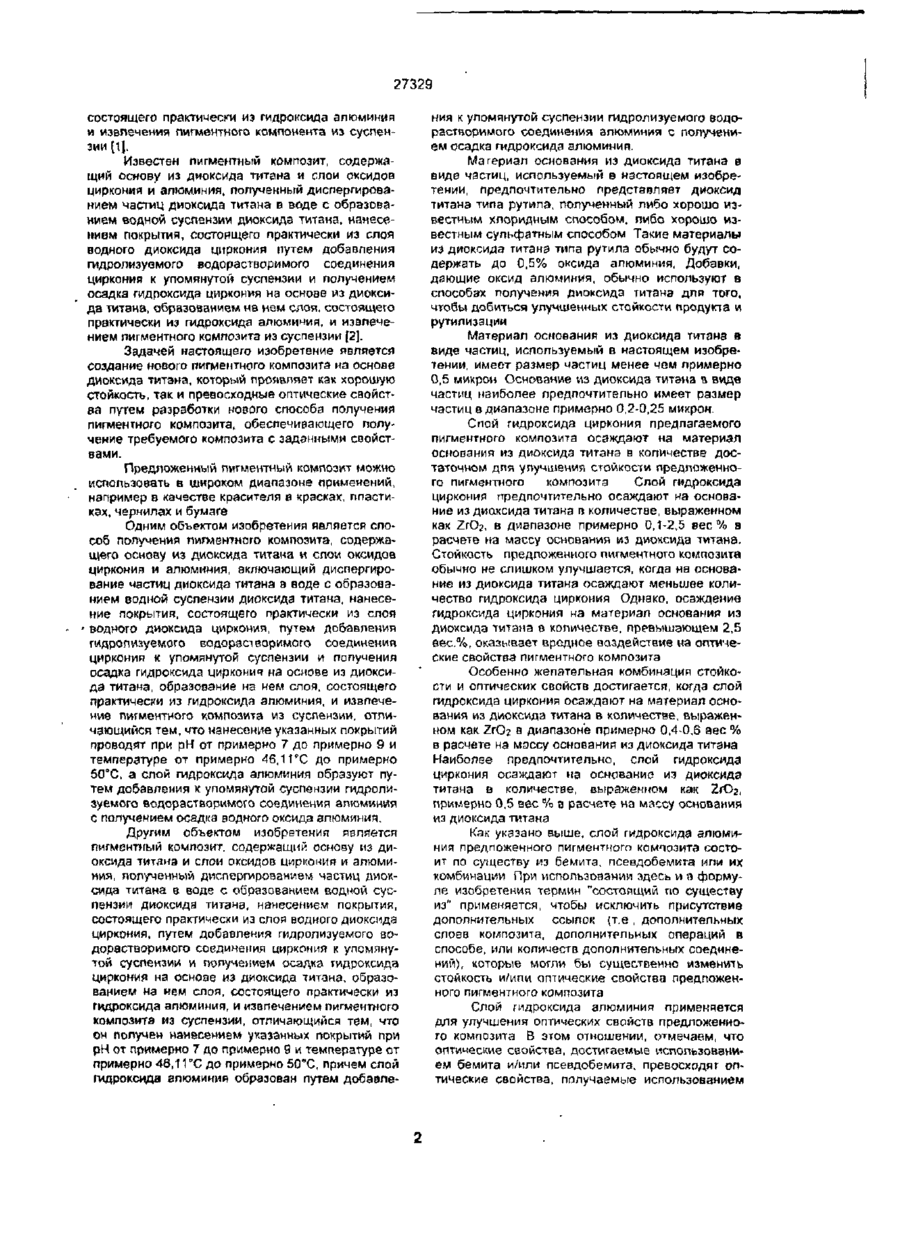

1 Способ получения пигментного композита, содержащего основу из диоксида титана и спои оксидов циркония и алюминия, включающий диспергирование частиц диоксида титана в воде с образованием водной суспензии диоксида титана, нанесение покрытия, состоящего практически из слоя гидроксида циркония, путем добавления гидролизуемого водорастворимого соединения циркония к упомянутой суспензии и получения осадка гидроксида циркония на основе из диоксида титана, образование на нем слоя, состоящего практически из гидроксида алюминия, и извлечение пігментного композита из суспензии, отличающийся тем, что нанесение указанных покрытий проводят при рН от 7 до 9 и темпрратуре от 46,11 "С до 50°С, а слой гидроксида алюминия образуют путем добавления к упомянутой суспензии гидропизуемого водорастворимого соединения алюминия с получением осадка гидроксида алюминия. 2 Пигментный композит, содержащий основу из диоксида титана и слои оксидов циркония и алюминия, полученный диспергированием частиц диоксида титана в воде с образованием водной сус пензии диоксида титана, нанесением покрытия, состоящего практически из слоя гидроксида циркония, путем добавпения гидролизуемого водорастворимого соединения циркония к упомянутой суспензии и получением осадка гидроксида циркония на основе из диоксида титана, образованием на нем слоя, состоящего практически из гидроксида алюминия и извлечением пигментного композита из суспензии, отпичающийся тем, что он получен нанесением указанных покрытий при рН от 7 до 9 и температуре от 46,11*С до 5 0 Х , причем слой гидроксида алюминия образован путем добавления к упомянутой суспензии гидролизуе* мого водорастворимого соединения алюминия с получением осадка гидроксида алюминия. 3. Пигментный композит по п 2, отличающийся тем, что он содержит спой гидроксида алюминия в количестве, достаточном для улучшения оптических свойств указанного пигментного композита 4 Пигментный композит по п.З, отличающийся тем, что он содержит основу из диоксида титана типа рутила. 5. Пигментный композит по п А, отличающийся тем. что он содержит слой гидроксида циркония в количестве от 0,1% до 2,5% от массы диоксида титана в пересчете на ZrO?. 6 Пигментный композит по п 5, отпичающийся тем, что он содержит слой гидроксида алюминия в количестве от 3,5% до 4% от массы диоксида титана в пересчете на А!2Оз 7 Пигментный композит по п 5, отличающийся тем, что он содержит слой гидроксида циркония в количестве от 0.4% до 0,5% от массы диоксида титана в пересчете на Изобретение относится к способу получения пигментного композита и к пигментному композиту Пигментный диоксид титана широко используют в качестве красителя Например, пигментный диоксид титана обычно используют в качестве красителя в красках, пластинах, чернилах и бумаге В большинстве этих применений пигментный диоксид титана допжен проявлять как хорошую стойкость, так и хорошие оптические свойства. Известен способ получения пигментного композита, содержащего основу из диоксида титана и слои оксидов циркония и алюминия, включающий диспергирование частиц диоксида титана в воде с образованием водной суспензии диоксида титана, нанесение покрытия, состоящего практически из слоя водного диоксида циркония, путем добавпения гидролизуемого водорастворимого соединения циркония к упомянутой суспензии и получения осадка гидроксида циркония ма основе из диоксида титана, образование на нем слоя, СМ О О) со СМ 27329 состоящего практически из гидроксида алюминия и извлечения пигментного компонента из суспензии [1], Известен пигментный композит, содержащий основу из диоксида титана и слои оксидов циркония и алюминия, полученный диспергированием частиц диоксида титана в воде с образованием водной суспензии диоксида титана, нанесением покрытия, состоящего практически из слоя водного диоксида циркония путем добавления гидролизуемого водорастворимого соединения циркония к упомянутой суспензии и получением осадка гидроксида циркония на основе из диоксида титана, образованием на нем слоя, состоящего практически из гидроксида алюминия, и извлечением пигментного композита из суспензии [2]. Задачей настоящего изобретение является создание нового пигментного композита иа основе диоксида титана, который проявляет как хорошую стойкость, тэк и превосходные оптические свойства путем разработки нового способа получения пигментного композита, обеспечивающего получение требуемого композита с заданными свойствами. Предложенный пигментный композит можно использовать в широком диапазоне применений, например в качестве красителя в красках, пластиках, чернилах и бумаге Одним объектом изобретения является способ получения пигментного композита, содержащего основу из диоксида титана и слои оксидов циркония и алюминия, включающий диспергирование частиц диоксида титана в воде с образованием водной суспензии диоксида титана, нанесение покрытия, состоящего практически из слоя - водного диоксида циркония, путем добавления гидропизуемого водорастворимого соединения циркония к упомянутой суспензии и получения осадка гидроксида циркония на основе из диоксида титана, образование на нем слоя, состоящего практически из гидроксида алюминия, и извлечение пигментного композита из суспензии, отличающийся тем, что нанесение указанных покрытий проводят при рН от примерно 7 до примерно 9 и температуре от примерно 46,11 °С до примерно 50°С, а слой гидроксида алюминия образуют путем добавления к упомянутой суспензии гидролизуемого водорастворимого соединения алюминия с получением осадка водного оксида алюминия. Другим объектом изобретения является пигментный композит, содержащий основу из диоксида титана и слои оксидов циркония и алюминия, полученный диспергированием частиц диоксида титана в воде с образованием водной суспензии диоксида титана, нанесением покрытия, состоящего практически из слоя водного диоксида циркония, путем добавления гидролизуемого водорастворимого соединения циркония к упомянутой суспензии и получением осадка гидроксида циркония на основе из диоксида титана, образованием на кем слоя, состоящего практически из гидроксида алюминия, и извлечением пигментного композита из суспензии, отличающийся тем, что он получен нанесением указанных покрытий при рН от примерно 7 до примерно 9 и температуре от примерно 46,11 "С до примерно 50"С, причем слой гидроксида алюминий образован путем добавле ния к упомянутой суспензии гидролизуемого водорастворимого соединения алюминия с получением осадка гидроксида алюминия. Материал основания из диоксида титана в виде частиц, используемый в настоящем изобретении, предпочтительно представляет диоксид титана типа рутила, полученный либо хорошо известным хлоридным способом, либо хорошо известным сульфатным способом Такие материалы из диоксида титана типа рутила обычно будут содержать до 0,5% оксида алюминия, Добавки, дающие оксид алюминия, обычно используют в способах получения диоксида титана дпв того, чтобы добиться улучшенных стойкости продукта и рутилизации Материал основания из диоксида титана в виде частиц, используемый в настоящем изобретении, имеет размер частиц менее чем примерно 0,5 микрон Основание из диоксида титана в виде частиц наиболее предпочтительно имеет размер частиц в диапазоне примерно 0.2-0,25 микрон. Спой гидроксида циркония предлагаемого пигментного композита осаждают на материал основания из диоксида титана в количестве достаточном для улучшения стойкости предложенного пигментного композита Слой гидроксида циркония предпочтительно осаждают на основание из диоксида титана в количестве, выраженном как ZrOz, в диапазоне примерно 0,1-2,5 вес % в расчете на массу основания из диоксида титана. Стойкость предложенного пигментного композита обычно не слишком улучшается, когда на основание из диоксида титана осаждают меньшее количество гидроксида циркония Однако, осаждение гидроксида циркония на материал основания из диоксида титана о количестве, превышающем 2,5 вес.%, оказывает вредное воздействие на оптические свойства пигментного композита Особенно желательная комбинация стойкости и оптических свойств достигается, когда слой гидроксида циркония осаждают на материал основания из диоксида титана в количестве, выраженном как 2гОг в диапазоне примерно 0,4-0,6 аес % в расчете на мэссу основания из диоксида титана Наиболее предпочтительно, слой гидроксида циркония осаждают на основание из диоксида титана в количестве, выраженном как 2Юг, примерно 0,5 вес % о расчете на массу основания из диоксида титана Как указано выше, слой гидроксида алюминия предложенного пигментного композита состоит по существу из бемита, псевдобемига или их комбинации При использовании здесь и а формуле изобретения термин "состоящий по существу из" применяется, чтобы исключить присутствие дополнительных ссыпок (т.е , дополнительных слоев композита, дополнительных операций в способе, или количеств долопнительных соединений), которые могли бы существенно изменить стойкость и/ипи оптические свойства предложенного пигментного композита Слой гидроксида алюминия применяется для улучшения оптических свойств предложенного композита В этом отношении, отмечаем, что оптические свойства, достигаемые использованием бемита и/или лсевдобемита, превосходят оптические свойства, получаемые использованием гиббсита или аморфного оксида алюминия Спой гидроксидл алюминия предложенного композита также применяется для улучшения как диспергирурмости, так и стойкости предложенного композита Слой гидроксида алюминия предложенного композита осаждают на спой гидроксида циркония композита в количестве, достаточном для улучшения оптических свойств предложенного пигментного композита Слой гидроксидя алюминия предпочтительно осаждают на спой гидроксида циркония в количестве выраженном АЬО-„ в диапазоне примерно 3-5 вес.% в расчете на массу материала основания из диоксида ти гана Более предпочтительно, слой гидроксида алюминия осаждают на спой гидроксида циркония в количестве, выраженном как АІгОз, в диапазоне примерно 3,5-4 О вес % в расчете на массу материала основания из диоксида титана Наиболее предпочтительно, слой гидроксида алюминия осаждают на спой гидроксида циркония в количестве, выраженном как А12Оз, примерно 3,7 вес % в расчете на массу материала основания из диоксида титана Предложенный пигментный композит получают, прежде всего, диспергированием материала основания из диоксида титана в виде частиц в воде для образования водной суспензии диоксида титана Количество диоксида титана используемого в приготовлении суспензии, предпочтительно составляет такое количество, чтобы суспензия имела удельный вес в диапазоне примерно 1,21,4 Дли улучшения дисперсии диоксида титана в виде частиц в водной дисперсионной среде можно необязательно использовать такой дисперсант, как гексаметафосфат натрия При использовании гексаметафосфат натрия предпочтительно добавляв г к водной суспензии в количестве в диапазоне примерно 0,05 0,25 вес % в расчете на массу основания из диоксида титана Более предпочтительно, гексаметафосфат натрия добавляют к суспензии в количестве в диапазоне примерно 0,1 0,14 вес % в расчете на массу основания из диоксида титана Если желательно или необходимо, материал основания из диоксида титана можно добавить к по крайней мерр, части сррды водной суспензии и .ЇЗТРМ мепко измельчить {например, с помощью песочной мелкницьгї для того, чтобы уменьшить размер частиц материдпа основания из диоксида титана После процеди*ы измельчения суспензию просеивают через си го чтобы удалить мелкие твердые частицы (грит) и песок После приготовления, рН суспензии диоксида титана предпочтительно подгоняют до значения в диапазоне примерно 4-6 используя, по мере необходимости, либо кислотный рН контролирующий агент либо основной рН контролирующий агент рН суспензии диоксида титана предпочтительно подгоняют до значения в диапазоне примерно 4,7-5,3 Примеры кислотных рН контролирующих агентов, пригодных дпя использований в настоящем изобретении, включают минеральные кислоты, такие как серную кислоту и соляную ки слоту Серная кислота является предпочтительным кислотным рН контролирующим агентом для использования в настоящем изобретении Приме ры основны> рН контролирующие тентов, прмгрд ных для использования в настоящем изобретении вклкічаюі гидроксиды и карбонаты топочных и щелочно-замельных металлов Гидроксид натрия является предпочтительным основным рН кон тролирующим агентом для использования р настоящем изобретении После подгонки рН суспензии диокгидэ титана только что описанным способом на материал основания из диоксида титана осаждают слой осадка гидроксида циркония Слой гидроксида циркония осаждают на основание из / г с и д а титана путем (1) добавления по крайней м20 10 Рассеяние Бпеск ВЧФКАЗ(НЭРСА) Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул, Гагаріна, 101 {03122)3-72-89 (03122)2-57-03 в
