Спосіб визначення дисбалансу роторів та пристрій для його здійснення

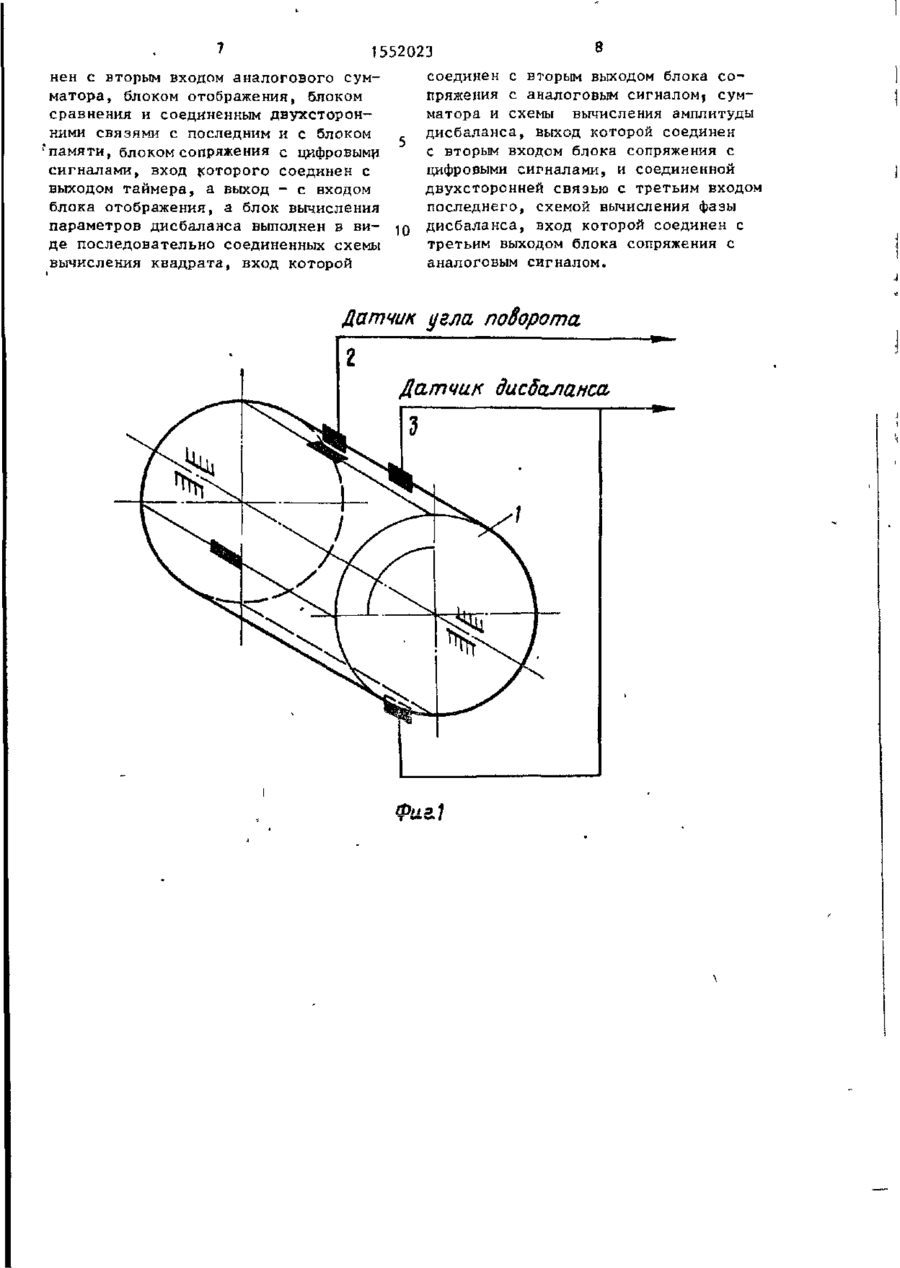

Щ} СОЮЗ СОВЕТСКИХ СОиИАЛИСТИЧЕСНИХ РЕСПУБЛИК .• ( 5 1 ) 5 G 01 М 1/22 " ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ ПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21) 4437689/25-28 . • , ,л:, /• (22) 0 8 . 0 6 . 8 8 (46) 2 3 . 0 3 . 9 0 * Бюл. №11 (71) Институт сверхтвердых материалов АН УССР (72) В.Б.Ефремов и С.Ф.Остриченко (53) 620.1.05:531.382 (088.8) (56) Авторское свидетельство СССР № 712709, кл. G 01 М 1/22,'1978. • Авторское свидетельство СССР •№ 102Д77О, кл. G 01 М 1/22, 1982. (54) СПОСОБ ОПРЕДЕЛЕНИЯ ДИСБАЛАНСА РОТОРОВ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ (57) Изобретение относится к балансировочной технике. Цель изобретения - расширение частотного диапазо на и повышение безаварийности за счет постоянного наращивания скорости вращения. На ротор 1 наносят две метки со сдвигом 90°, В статике компенсируют некруглость с помощью аналогового сумматора 5і приводят ротор 1 во вращение, сигналы с датчиков 2 и 3 угла поворота и дисбаланса преобразуют в цифровую форму и с помощью блока 15 вычисления параметров дисбаланса определяют амплитуду и фазу последнего, выводя данные на блок 12 отображения. При превышении амплитуды дисбаланса критического значения, хранящегося в блоке 14 сравнения, на блоке 12 отображения выводится сигнал на остановку. 2 с.п«ф-лы, 4 ил. С і 2 3 ел ел ьо f 5 о h—, -• г ї. 13 памяти, соединенный двухсторонними связями с блоком 8 сопряжения с анало55 говым сигналом и с блоком 1 1 сопряжения с цифровыми сигналами, соединенный двухсторонней связью с последним блок 14 сравнения и блок 15 вычисления па где i - угол дисбаланса £ f А - величина дисбаланса; Ai, А^ - значения амплитуд сигналов, измеренных в динамическом режиме, соответственно, в точках 1 и 2. 6 1552023 Полученные значения на п-м оборосигнал останова и величины параметров те сравнивают с критическими значедисбаланса, в противном случае на ниями дисбаланса роторов станков, блок t2 отображения выдаются только которые расчитываются, исходя из конпараметры дисбаланса. структивных особенностей станка, и Способ, реализованный в устройстосуществляют балансировку ротора 1. ве, позволяет осуществлять балансиВ случае превышения критического ровку любых станков, в том числе тех, значения дисбаланса выдается аварийвращение роторов которых невозможно ный сигнал на останов вращения шпинна фиксированной частоте (кроме рабоделя. чей) . Блоки устройства выполняют следующие операции. ' Ф о р м у л а и з о б р е т е н и я В статическом режиме или же на первом обороте ротора 1 с блока 8 со1. Способ определения дисбаланса пряжения с аналоговыми сигналами на роторов, заключающийся в том, что приЦАП 9 поступает нулевое значение, водят ротор во вращение, фиксируют т.е. на второй вход аналогового сумего радиальные перемещения в течение матора 5 подано напряжение, равное одного полуоборота дважды со сдвигом нулю. Сигнал с датчика 3 дисбаланса 20 90^и определяют амплитуду и фазу диспреобразуется в первичном преобразобаланса, о т л и ч а ю щ и й с я вателе 4, усиливается усилителем 6 тем, что, с целью расширения частоти преобразуется в АЦП 7 цифровой код ного диапазона и повышения безаварийв момент совпадения метки с датчика ности, предварительно на ротор нано2 угла поворота. Далее сигнал запи25 сят две метки со сдвигом 90°, компенсывается в блок 13 памяти в виде сигсируют некруглость ротора и при враналов А10 и А 2 0 в зависимости от пощении на любой частоте определяют казания значений таймера 10, который амплитуду и фазу дисбаланса соответвысчитывает интервалы времени между ственно, как: двумя метками. После включения вра30 щения станка уже на третьем обороте -arctg--, А ротора на ЦАП 9 поступают-значения л, к10 и А^ о , причем в момент прохождения первой метки мимо датчика 2 угла где А и А - радиальные перемещения, поворота на ЦАП 9 выдается значение измеренные при прохожА
