Ламінована килимова конструкція (варіанти) та спосіб її виготовлення

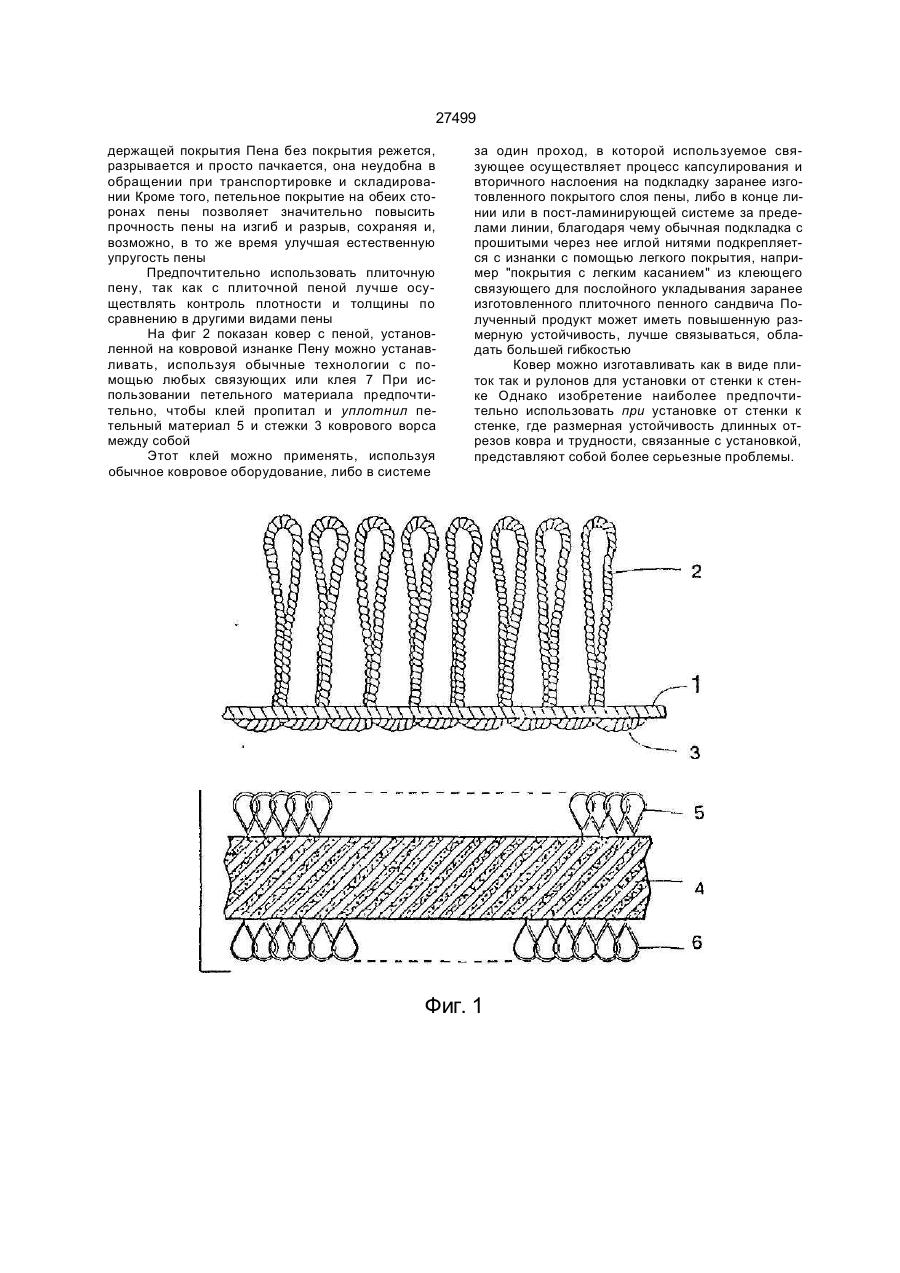

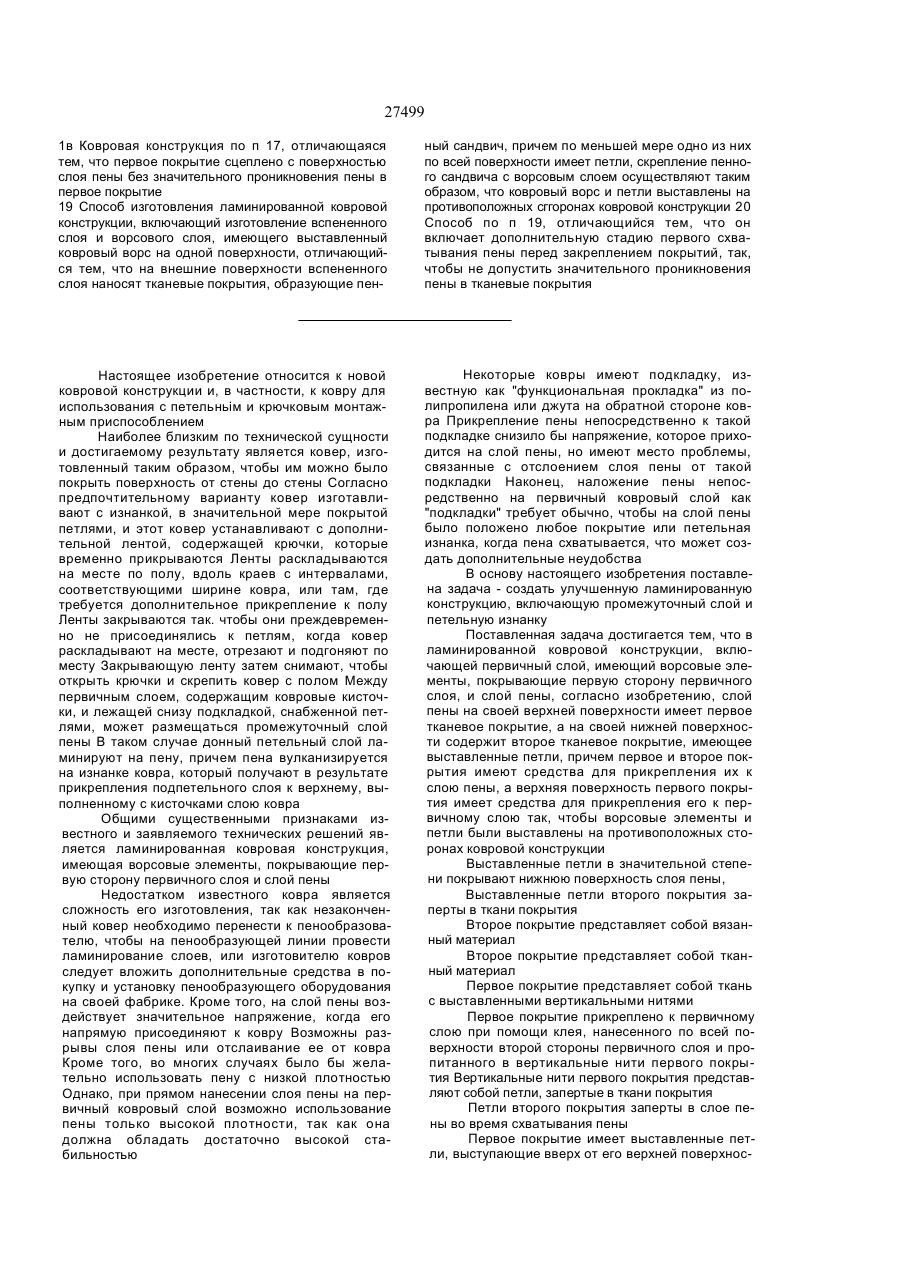

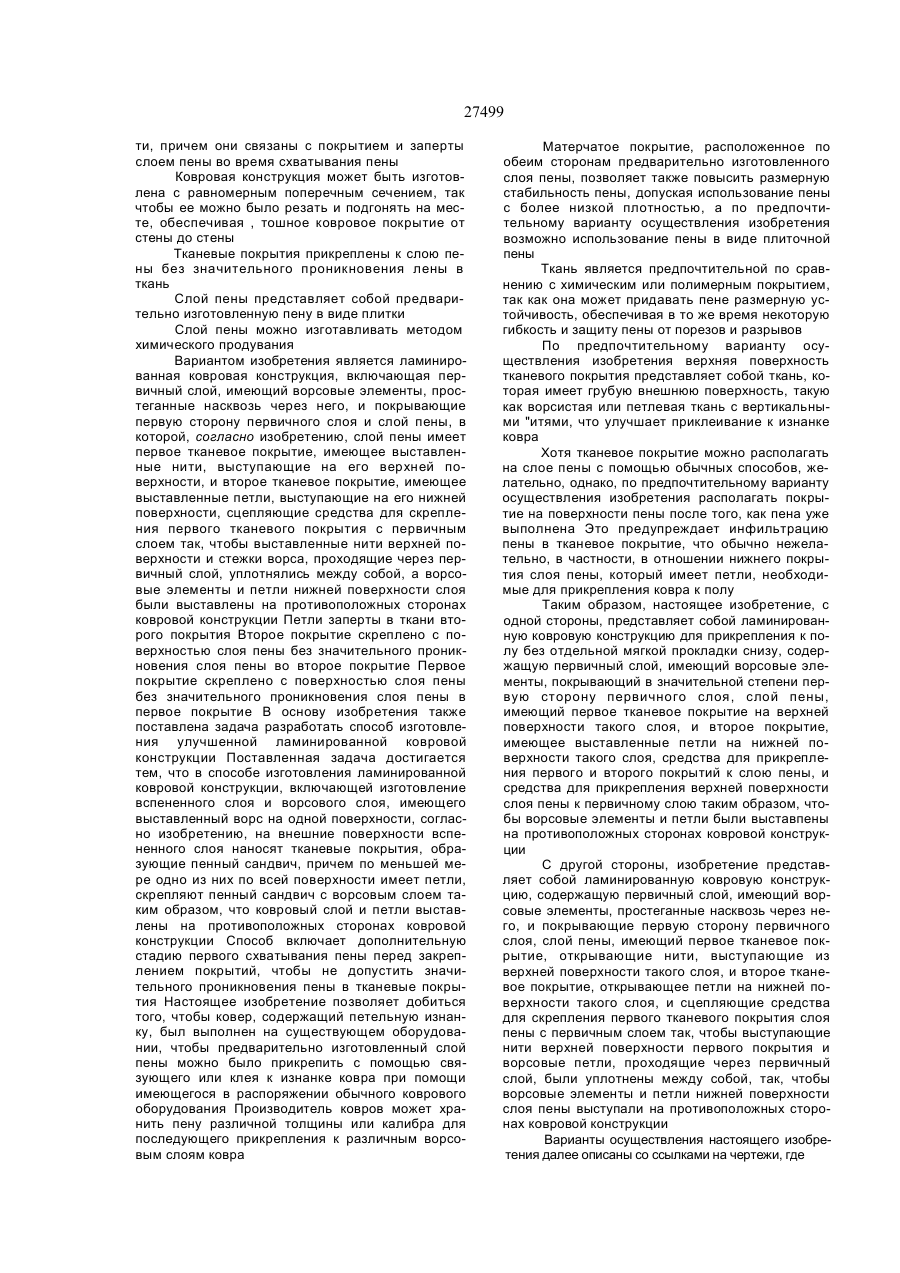

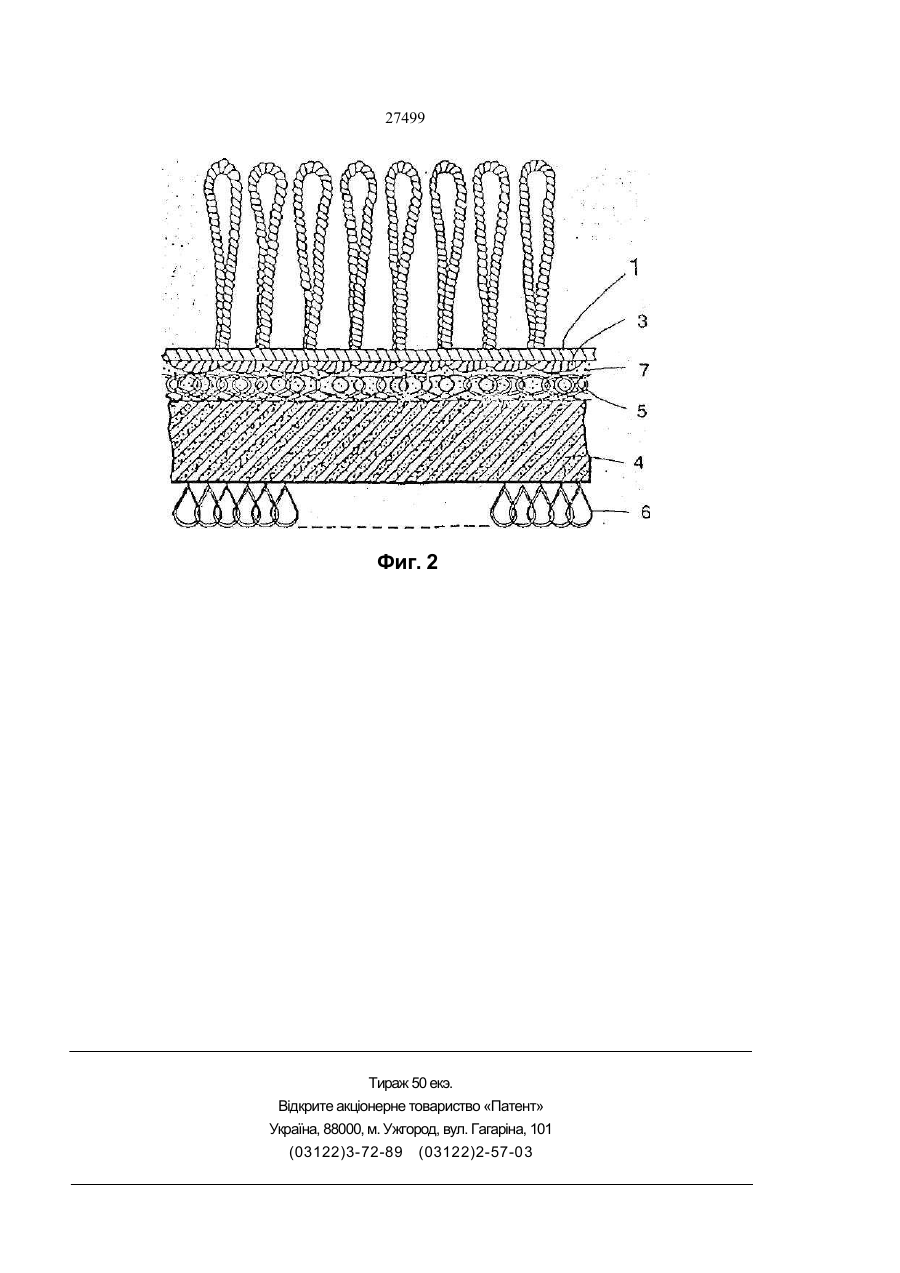

1 Ламинированная ковровая конструкция, включающая первичный слой, имеющий ворсовые элементы, покрывающие первую сторону первич ного слоя, и слой пены, отличающаяся тем, что слой пены на своей верхней поверхности имеет первое тканевое покрытие, а на своей нижней по верхности содержит второе тканевое покрытие, имеющее выставленные петли, причем первое и второе покрытия имеют средства для прикрепле ния их к слою пены, а верхняя поверхность перво го покрытия имеет средства для прикрепления его к первичному слою так, чтобы ворсовые элементы и петли были выставлены на противоположных сторонах ковровой конструкции. 2 Ковровая конструкция по п. 1, отличающаяся тем, что выставленные петли в значительной степени покрывают нижнюю поверхность слоя пены. 3. Ковровая конструкция по п 2, отличающаяся тем, что выставленные петли второго покрытия заперты в ткани покрытия. 4. Ковровая конструкция по п. 3, отличающаяся тем, что второе покрытие представляет собой вя-занный материал. 5. Ковровая конструкция по п. 3, отличающаяся тем, что второе покрытие представляет собой тканный материал. 6. Ковровая конструкция no n 3, отличающаяся тем, что первое покрытие представляет собой ткань с выставленными вертикальными нитями. 7. Ковровая конструкция по п. 6, отличающаяся тем, что первое покрытие прикреплено к первич ному слою при помощи клея, нанесенного по всей поверхности второй стороны первичного слоя и пропитанного в вертикальные нити первого покры тия. 8. Ковровая конструкция по п. 7, отличающаяся тем, что вертикальные нити первого покрытия представляют собой петли, запертые в ткани покрытия 9. Ковровая конструкция по п 2, отличающаяся тем, что петли второго покрытия заперты в слое пены во время схватывания пены. 10. і.Ковровая конструкция по п. 9, отли чающаяся тем, что первое покрытие имеет выс тавленные петли, выступающие вверх от его верхней поверхности, причем они связаны с покрытием и заперты слоем пены во время схватывания пены. 11. Ковровая конструкция по п. 2, отличающаяся тем, что она изготовлена с равномерным попереч ным сечением так, что ее можно резать и подго нять на месте, обеспечивая сплошное ковровое покрытие от стены до стены 12 Ковровая конструкция по п 3, отличающаяся тем, что тканевые покрытия прикреплены к слою пены без значительного проникновения пены в ткань 13. Ковровая конструкция по п 12, отличающаяся тем, что слой пены представляет собой предварительно изготовленную пену в виде плитки. 14 Ковровая конструкция по п. 12, отличающаяся тем 11то слой пены изготовлен путем химического продувания. 15. Ламинированная ковровая конструкция, вклю чающая первичный слой, имеющий ворсовые эле менты, простеганные насквозь через него и покры вающие первую сторону первичного слоя, и слой пены, отличающаяся тем, что слой пены имеет первое тканевое покрытие, имеющее выставлен ные нити, выступающие на его верхней по верхности, и второе тканевое покрытие, имеющее выставленные петли, выступающие на его нижней поверхности, сцепляющие средства для скрепле ния первого тканевого покрытия с первичным слоем так, чтобы выставленные нити верхней по верхности покрытия и стежки ворса, проходящие через первичный слой, уплотнялись между собой, а ворсовые элементы и петли нижней поверхности слоя пены были выставлены на противоположных сторонах ковровой конструкции. 16. Ковровая конструкция по п. 15, отличающаяся тем, что петли заперты в ткани второго покрытия 17. Ковровая конструкция по п. 16, отличающаяся тем, что второе покрытие скреплено с поверхностью слоя пены без значительного проникновения пены во второе покрытие. о о 27499 1в Ковровая конструкция по п 17, отличающаяся тем, что первое покрытие сцеплено с поверхностью слоя пены без значительного проникновения пены в первое покрытие 19 Способ изготовления ламинированной ковровой конструкции, включающий изготовление вспененного слоя и ворсового слоя, имеющего выставленный ковровый ворс на одной поверхности, отличающийся тем, что на внешние поверхности вспененного слоя наносят тканевые покрытия, образующие пен ный сандвич, причем по меньшей мере одно из них по всей поверхности имеет петли, скрепление пенного сандвича с ворсовым слоем осуществляют таким образом, что ковровый ворс и петли выставлены на противоположных сггоронах ковровой конструкции 20 Способ по п 19, отличающийся тем, что он включает дополнительную стадию первого схватывания пены перед закреплением покрытий, так, чтобы не допустить значительного проникновения пены в тканевые покрытия Настоящее изобретение относится к новой ковровой конструкции и, в частности, к ковру для использования с петельньім и крючковым монтажным приспособлением Наиболее близким по технической сущности и достигаемому результату является ковер, изготовленный таким образом, чтобы им можно было покрыть поверхность от стены до стены Согласно предпочтительному варианту ковер изготавливают с изнанкой, в значительной мере покрытой петлями, и этот ковер устанавливают с дополнительной лентой, содержащей крючки, которые временно прикрываются Ленты раскладываются на месте по полу, вдоль краев с интервалами, соответствующими ширине ковра, или там, где требуется дополнительное прикрепление к полу Ленты закрываются так. чтобы они преждевременно не присоединялись к петлям, когда ковер раскладывают на месте, отрезают и подгоняют по месту Закрывающую ленту затем снимают, чтобы открыть крючки и скрепить ковер с полом Между первичным слоем, содержащим ковровые кисточки, и лежащей снизу подкладкой, снабженной петлями, может размещаться промежуточный слой пены В таком случае донный петельный слой ламинируют на пену, причем пена вулканизируется на изнанке ковра, который получают в результате прикрепления подпетельного слоя к верхнему, выполненному с кисточками слою ковра Общими существенными признаками известного и заявляемого технических решений является ламинированная ковровая конструкция, имеющая ворсовые элементы, покрывающие первую сторону первичного слоя и слой пены Недостатком известного ковра является сложность его изготовления, так как незаконченный ковер необходимо перенести к пенообразователю, чтобы на пенообразующей линии провести ламинирование слоев, или изготовителю ковров следует вложить дополнительные средства в покупку и установку пенообразующего оборудования на своей фабрике. Кроме того, на слой пены воздействует значительное напряжение, когда его напрямую присоединяют к ковру Возможны разрывы слоя пены или отслаивание ее от ковра Кроме того, во многих случаях было бы желательно использовать пену с низкой плотностью Однако, при прямом нанесении слоя пены на первичный ковровый слой возможно использование пены только высокой плотности, так как она должна обладать достаточно высокой стабильностью Некоторые ковры имеют подкладку, известную как "функциональная прокладка" из полипропилена или джута на обратной стороне ковра Прикрепление пены непосредственно к такой подкладке снизило бы напряжение, которое приходится на слой пены, но имеют место проблемы, связанные с отслоением слоя пены от такой подкладки Наконец, наложение пены непосредственно на первичный ковровый слой как "подкладки" требует обычно, чтобы на слой пены было положено любое покрытие или петельная изнанка, когда пена схватывается, что может создать дополнительные неудобства В основу настоящего изобретения поставлена задача - создать улучшенную ламинированную конструкцию, включающую промежуточный слой и петельную изнанку Поставленная задача достигается тем, что в ламинированной ковровой конструкции, включающей первичный слой, имеющий ворсовые элементы, покрывающие первую сторону первичного слоя, и слой пены, согласно изобретению, слой пены на своей верхней поверхности имеет первое тканевое покрытие, а на своей нижней поверхности содержит второе тканевое покрытие, имеющее выставленные петли, причем первое и второе покрытия имеют средства для прикрепления их к слою пены, а верхняя поверхность первого покрытия имеет средства для прикрепления его к первичному слою так, чтобы ворсовые элементы и петли были выставлены на противоположных сторонах ковровой конструкции Выставленные петли в значительной степени покрывают нижнюю поверхность слоя пены, Выставленные петли второго покрытия заперты в ткани покрытия Второе покрытие представляет собой вязанный материал Второе покрытие представляет собой тканный материал Первое покрытие представляет собой ткань с выставленными вертикальными нитями Первое покрытие прикреплено к первичному слою при помощи клея, нанесенного по всей поверхности второй стороны первичного слоя и пропитанного в вертикальные нити первого покрытия Вертикальные нити первого покрытия представляют собой петли, запертые в ткани покрытия Петли второго покрытия заперты в слое пены во время схватывания пены Первое покрытие имеет выставленные петли, выступающие вверх от его верхней поверхнос 27499 ти, причем они связаны с покрытием и заперты слоем пены во время схватывания пены Ковровая конструкция может быть изготовлена с равномерным поперечным сечением, так чтобы ее можно было резать и подгонять на месте, обеспечивая , тошное ковровое покрытие от стены до стены Тканевые покрытия прикреплены к слою пены без значительного проникновения лены в ткань Слой пены представляет собой предварительно изготовленную пену в виде плитки Слой пены можно изготавливать методом химического продувания Вариантом изобретения является ламинированная ковровая конструкция, включающая первичный слой, имеющий ворсовые элементы, простеганные насквозь через него, и покрывающие первую сторону первичного слоя и слой пены, в которой, согласно изобретению, слой пены имеет первое тканевое покрытие, имеющее выставленные нити, выступающие на его верхней поверхности, и второе тканевое покрытие, имеющее выставленные петли, выступающие на его нижней поверхности, сцепляющие средства для скрепления первого тканевого покрытия с первичным слоем так, чтобы выставленные нити верхней поверхности и стежки ворса, проходящие через первичный слой, уплотнялись между собой, а ворсовые элементы и петли нижней поверхности слоя были выставлены на противоположных сторонах ковровой конструкции Петли заперты в ткани второго покрытия Второе покрытие скреплено с поверхностью слоя пены без значительного проникновения слоя пены во второе покрытие Первое покрытие скреплено с поверхностью слоя пены без значительного проникновения слоя пены в первое покрытие В основу изобретения также поставлена задача разработать способ изготовления улучшенной ламинированной ковровой конструкции Поставленная задача достигается тем, что в способе изготовления ламинированной ковровой конструкции, включающей изготовление вспененного слоя и ворсового слоя, имеющего выставленный ворс на одной поверхности, согласно изобретению, на внешние поверхности вспененного слоя наносят тканевые покрытия, образующие пенный сандвич, причем по меньшей мере одно из них по всей поверхности имеет петли, скрепляют пенный сандвич с ворсовым слоем таким образом, что ковровый слой и петли выставлены на противоположных сторонах ковровой конструкции Способ включает дополнительную стадию первого схватывания пены перед закреплением покрытий, чтобы не допустить значительного проникновения пены в тканевые покрытия Настоящее изобретение позволяет добиться того, чтобы ковер, содержащий петельную изнанку, был выполнен на существующем оборудовании, чтобы предварительно изготовленный слой пены можно было прикрепить с помощью связующего или клея к изнанке ковра при помощи имеющегося в распоряжении обычного коврового оборудования Производитель ковров может хранить пену различной толщины или калибра для последующего прикрепления к различным ворсовым слоям ковра Матерчатое покрытие, расположенное по обеим сторонам предварительно изготовленного слоя пены, позволяет также повысить размерную стабильность пены, допуская использование пены с более низкой плотностью, а по предпочтительному варианту осуществления изобретения возможно использование пены в виде плиточной пены Ткань является предпочтительной по сравнению с химическим или полимерным покрытием, так как она может придавать пене размерную устойчивость, обеспечивая в то же время некоторую гибкость и защиту пены от порезов и разрывов По предпочтительному варианту осуществления изобретения верхняя поверхность тканевого покрытия представляет собой ткань, которая имеет грубую внешнюю поверхность, такую как ворсистая или петлевая ткань с вертикальными "итями, что улучшает приклеивание к изнанке ковра Хотя тканевое покрытие можно располагать на слое пены с помощью обычных способов, желательно, однако, по предпочтительному варианту осуществления изобретения располагать покрытие на поверхности пены после того, как пена уже выполнена Это предупреждает инфильтрацию пены в тканевое покрытие, что обычно нежелательно, в частности, в отношении нижнего покрытия слоя пены, который имеет петли, необходимые для прикрепления ковра к полу Таким образом, настоящее изобретение, с одной стороны, представляет собой ламинированную ковровую конструкцию для прикрепления к полу без отдельной мягкой прокладки снизу, содержащую первичный слой, имеющий ворсовые элементы, покрывающий в значительной степени первую сторону первичного слоя, слой пены, имеющий первое тканевое покрытие на верхней поверхности такого слоя, и второе покрытие, имеющее выставленные петли на нижней поверхности такого слоя, средства для прикрепления первого и второго покрытий к слою пены, и средства для прикрепления верхней поверхности слоя пены к первичному слою таким образом, чтобы ворсовые элементы и петли были выставпены на противоположных сторонах ковровой конструкции С другой стороны, изобретение представляет собой ламинированную ковровую конструкцию, содержащую первичный слой, имеющий ворсовые элементы, простеганные насквозь через него, и покрывающие первую сторону первичного слоя, слой пены, имеющий первое тканевое покрытие, открывающие нити, выступающие из верхней поверхности такого слоя, и второе тканевое покрытие, открывающее петли на нижней поверхности такого слоя, и сцепляющие средства для скрепления первого тканевого покрытия слоя пены с первичным слоем так, чтобы выступающие нити верхней поверхности первого покрытия и ворсовые петли, проходящие через первичный слой, были уплотнены между собой, так, чтобы ворсовые элементы и петли нижней поверхности слоя пены выступали на противоположных сторонах ковровой конструкции Варианты осуществления настоящего изобретения далее описаны со ссылками на чертежи, где 27499 Фиг. 1 - вид в сечении предпочтительного варианта осуществления ламинированной ковровой конструкции в соответствии с настоящим изобретением перед тем, как установить слой пены на изнанку ковра; и Фиг. 2 - вид в сечении этого предпочтительного варианта осуществления ламинированной конструкции в соответствии с настоящим изобретением, в которой слой пены и изнанка ковра уже скреплены вместе. На фиг. 1 показана изнанка 1 ковра из полипропилена или иного обычного материала, образующего первичный слой, содержащий нити 2, продернутые через изнанку для образования стеганых пучков 3. На фиг. 1 показан слой пены 4 Такой слой можно выполнить с помощью любых обычных средств, например химического продувания, вспенивания или он может быть в форме предварительно изготовленной плиты, или изготовлен любыми иными способами, которые могут обеспечить необходимую упругость, прочность на разрыв и прочность на растяжение По предпочтительному варианту осуществления петельное тканное или нетканное тканевое покрытие 5 и 6 прикрепляют к пене, после того как пена изготовлена, при помощи клея, пламенного ламинирования, или ультразвука или иного способа, который обеспечивает достаточную прочность и предохраняет от отшелушивающего отслаивания, нежелательной инфильтрации в петельное тканевое покрытие, сохраняя, таким образом, высокую степень гибкости.Однако, в некоторых случаях возможно, хотя это и не является предпочтительным, располагать покрытие на пене, в то время как пена образуется или схватывается. В этом случае выгоды в регулировании калибра и от того, что покрытие не проникает в слой, не будут соответствовать той ковровой конструкции, в которой пену образуют сначала, но все же преимущества, извлекаемые из отдельного покрытия и изготовления пены так, как это описано выше, будут. Нанесение покрытия на пену перед тем, как она схватилась, имеет тот недостаток, что петельная ткань иногда пропитывается до некоторой степени, что не является предпочтительным, и может возникнуть эффект «доски», так как пена затвердевает вокруг и внутри петельной ткани. Пропитывание, которое может иметь место, также может разрушать или препятствовать всем или некоторым петлям осуществлять свои функции, как было предназначено, вследствие утраты направленного перемещения. Более того, этот способ паминирования подкладкой снижает способность понижать вес петельной материи путем разрыхления плотности. Разрыхление плотности для снижения веса петельной ткани может вызвать дальнейшее проникновение жидкой пены, а это может привести к «вытеканию при затвердевании» жидкой пены на другую сторону петельной ткани и исключить, вследствие этого, из использования некоторые или все петли. Преимущество состоит в том, чтобы иметь петельный слой, который сохраняет свою способность вытягиваться по длине и ширине. Более рыхлая плотность и меньшее проникновение пены в петельный слой обеспечивают получение такого слоя. Это позволяет обеспечить изготовление за вершенного ковра с прикрепленной в промежутке пенной подушкой, чтобы его можно было легко сворачивать и чтобы он был намного более гибким. Кроме того, подкладочный способ наложения пены во время прикрепления ее к нитяной изнанке ковра не создает более эффективной формы регулирования плотности пены. Поскольку для прокладочной ламинации требуется изготавливать пену в одно и то же время с прикреплением ее к изнанке ковра, то возникают трудности, связанные с регулированием точной плотности и высоты пены во время этого процесса. Тем не менее, принципиальные преимущества изобретения могут быть достигнуты путем нанесения на пену с обеих сторон тканевых покрытий, как описано выше, и это изначально может быть намного легче при имеющемся оборудовании для некоторых изготовителей добавлять это покрытие в то время, пока пена схватывается, несмотря на некоторые недостатки. Предпочтительно, чтобы петельная ткань 6 представляла собой замкнутые петли, что означает форму петельного материала, который применяется и с помощью которого петли прочно захватываются в петельной изнанке, либо с помощью клея, применяемого для прикрепления покрытия к пене, либо по непредпочтительному варианту с помощью пропитывания клея в ткань Установлено, что для того, чтобы достичь необходимую степень запирания петли в ткани вязка является идеальной, особенно прямая вязка или трикотажная вязка. Такую прямую или трикотажную вязку используют предпочтительно для обоих петельных слоев, однако можно использовать тканные или другиематериалы. Термин "ткань" обозначает любой тканный, нетканный, прессованный материал из натуральных или искусственных волокон Необязательно, чтобы петельные слои 5 и 6 были из одинакового материала или обладали одинаковой прочностью. Петельный слой 5 является менее требовательным и предпочтительно имеет петли или вертикальные нити для содействия при скреплении с подкладкой 3. Можно применять многие покрытия, если они обладают необходимой прочностью, гибкостью и способностью сцепляться с пеной. Как установлено ранее, верхнее петельное покрытие предпочтительно представляет собой вязку или иной материал с "запертыми петлями", однако, он должен быть также и тканью, которая имеет вертикальные нити, а не петли, например, многие иглопробивные материалы, или войлок, или другие типы петельного материала, в которых петли нежестко заперты на месте. Имеется в виду, что вертикальные нити наполняют собой первичный слой ковра и оказывают содействие при склеивании слоя пены с первичным слоем ковра. Обычно ковер имеет "подкладку" из полипропилена, но изобретение может быть использовано и для ковра без отчетливой подкладки, где долевые и уточные нити ковра образуют первичный слой. В соответствии с вариантом осуществления, показанным на фиг. 1, пенный материал можно транспортировать и накапливать после покрытия его с обеих сторон петельной тканью более простым способом, чем используемые для пены, не со 27499 держащей покрытия Пена без покрытия режется, разрывается и просто пачкается, она неудобна в обращении при транспортировке и складировании Кроме того, петельное покрытие на обеих сторонах пены позволяет значительно повысить прочность пены на изгиб и разрыв, сохраняя и, возможно, в то же время улучшая естественную упругость пены Предпочтительно использовать плиточную пену, так как с плиточной пеной лучше осуществлять контроль плотности и толщины по сравнению в другими видами пены На фиг 2 показан ковер с пеной, установленной на ковровой изнанке Пену можно устанавливать, используя обычные технологии с помощью любых связующих или клея 7 При использовании петельного материала предпочтительно, чтобы клей пропитал и уплотнил петельный материал 5 и стежки 3 коврового ворса между собой Этот клей можно применять, используя обычное ковровое оборудование, либо в системе за один проход, в которой используемое связующее осуществляет процесс капсулирования и вторичного наслоения на подкладку заранее изготовленного покрытого слоя пены, либо в конце линии или в пост-ламинирующей системе за пределами линии, благодаря чему обычная подкладка с прошитыми через нее иглой нитями подкрепляется с изнанки с помощью легкого покрытия, например "покрытия с легким касанием" из клеющего связующего для послойного укладывания заранее изготовленного плиточного пенного сандвича Полученный продукт может иметь повышенную размерную устойчивость, лучше связываться, обладать большей гибкостью Ковер можно изготавливать как в виде плиток так и рулонов для установки от стенки к стенке Однако изобретение наиболее предпочтительно использовать при установке от стенки к стенке, где размерная устойчивость длинных отрезов ковра и трудности, связанные с установкой, представляют собой более серьезные проблемы. Фиг. 1 27499 Фиг. 2 Тираж 50 екэ. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
