Епоксидна композиція

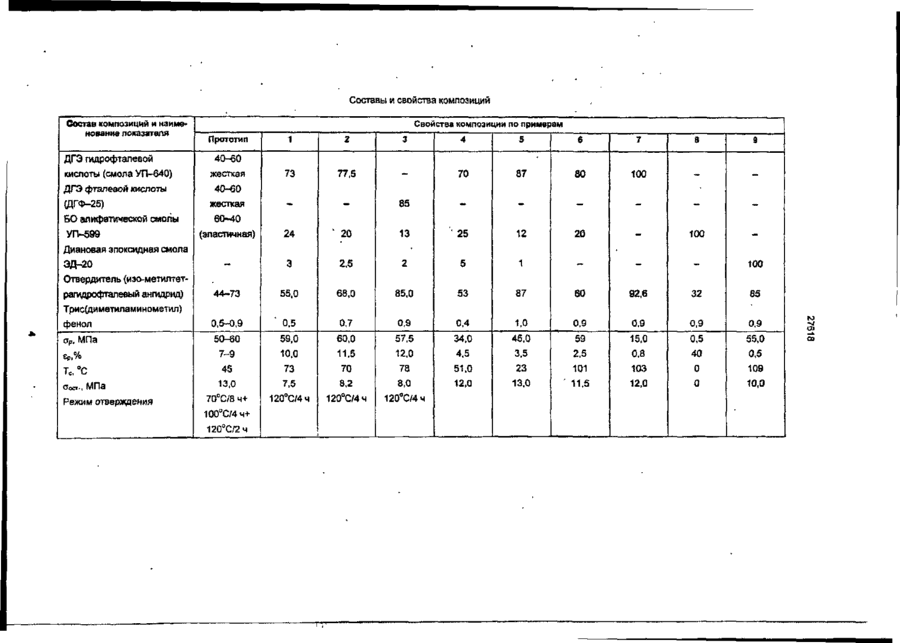

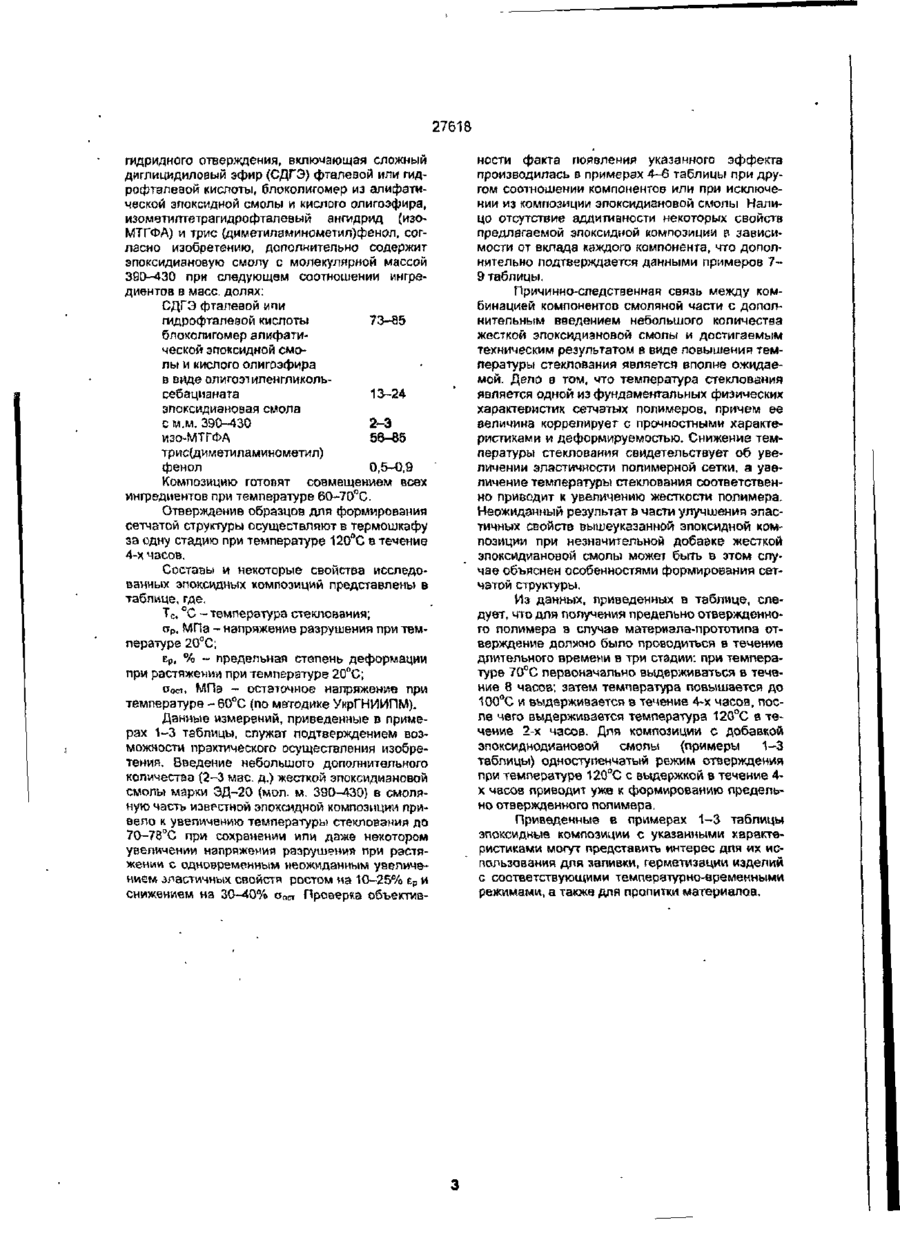

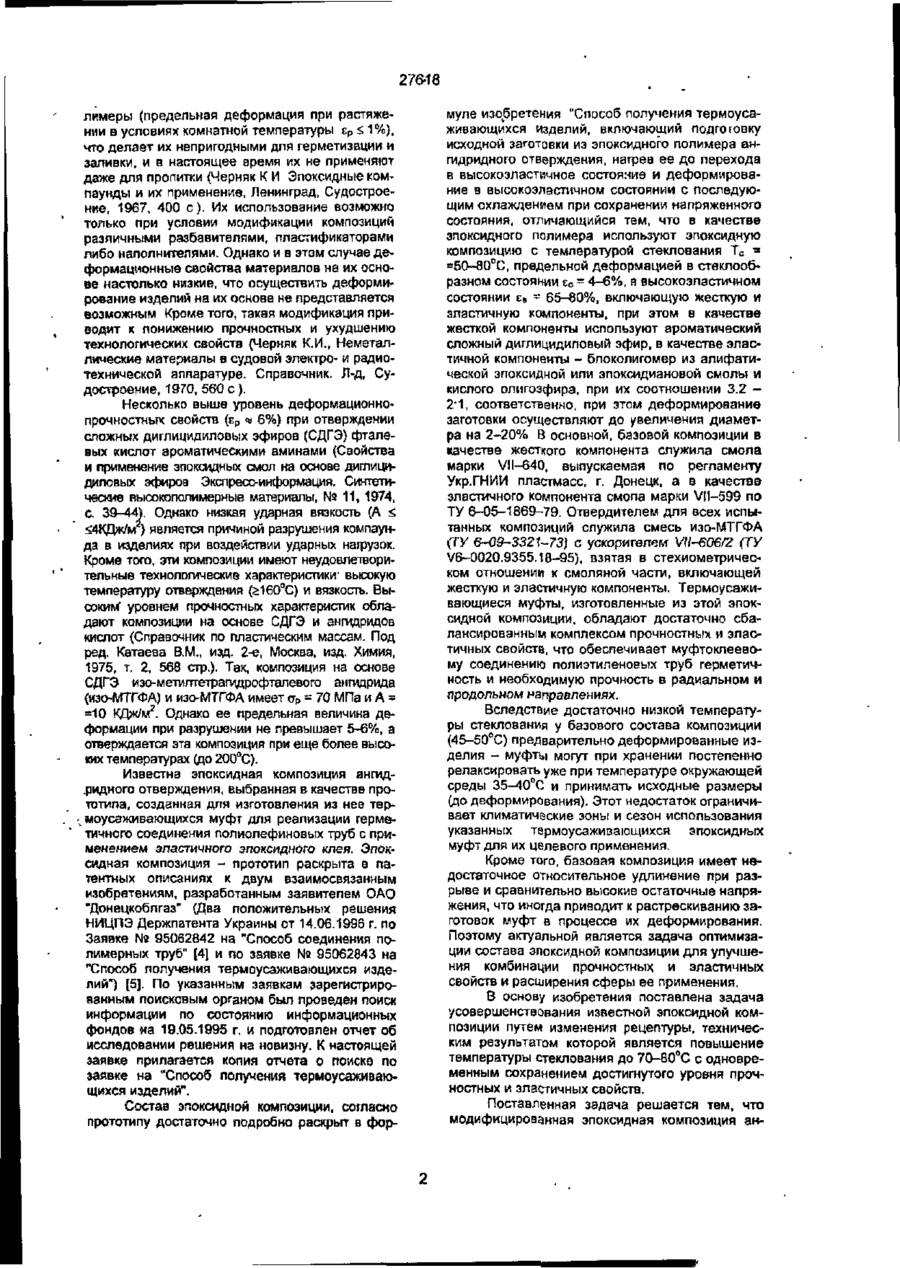

Эпоксидная композиция, включающая сложный диглицидиловый эфир фталевой или гидрофталевой кислоты, блоколигомер из алифатической эпоксидной смолы и кислого олигоэфира в виде олигодиэтиленгликольсебацианата. изометилтетрагидрофталевый ангидрид и триоСциметиламинометил)-фенол. отличающаяся тем, что дополнительно содержит эпоксидиановую смолу с молекулярной массой 390-430 при следующем соотношении ингредиентов в мае. долях: сложный диглицидиловый . зфир фталевой или гидрофталевой кислоты 73-85 блоколигомер из алифатической эпоксидной смолы и кислого олигоэфира в виде олигодиэтиленгликольсебацианата 13-24 эпоксидиановая смола с молекулярной массой 390-430 2-3 изометилтетрагидрофталевый ангидрид 56-85 трис-(диметиламинометил)фенол 0.5-0,9 Изобретение относится к области получения высокомолекулярных органических соединений, преимущественно сетчатых (термореактивных) полимеров, в частности, к полимерным композициям в виде модифицированных эпоксидных смол, отверждаемых при повышенной температуре ангидридными отвердителями. Оно может быть использовано в качестве материала для изготовления муфт, обладающих эффектом термоусадки, применяемых для создания муфтоклеевых соединений труб, а также в различных отраслях промышленности ДЛИ заливки, герметизации и пропитки различных изделий. Известно большое разнообразие эпоксидных композиций, разработанных для получения требуемого комплекса полезных потребительских свойств зависимости от назначения Так, например, по патенту США № 4692499, МКИ С 08 L 63/00, НКИ 525/524 [1], известна эпоксидная композиция с уникальными свойствами, включающими, хорошую адгезию к термопластическим полимерам и металлам; стабильность при хранении, текучесть при умеренном давлении; низкотемпературную отверждаемость; стойкость отвержденного продукта к растрескиванию при ускоренном термоцикл и роэа нии. По а с. СССР N» 1346646, МКИ С 08 L 63/100 [2] известен так называемый нонборненовый полимер - эпоксидная композиция с повышенным напряжением при разрушении и относительно большим относительным удлинением, применяемый, в частности, для намотки стеклоп ластиковых труб и изготовления их резьбовых соединений методом заливки в формы, применяемых в водоснабжении и орошении. Составы и основные характеристики большого числа эпоксидны* полимерных материалов, т.е. пластмасс, образующихся при отверждении термореактивных композиции на основе эпоксидных смол специальными веществами - отвердителями, приведены в' Справочник по пластическим массам Под ред. Катаева В.М., изд. 2-е, Москва, иэд Химия, 1975 г, т 2, 568 стр [3]. Традиционные эпоксидиановые смолы марок ЭД-8, ЭД-16, ЭД-20 даже при аминном отверждении образуют очень жесткие и хрупкие по (21)97010228 (22)21.01 1997 00 Ф 276-18 лимеры (предельная деформация при растяжении в условиях комнатной температуры ЕР
