Шляхова огорода

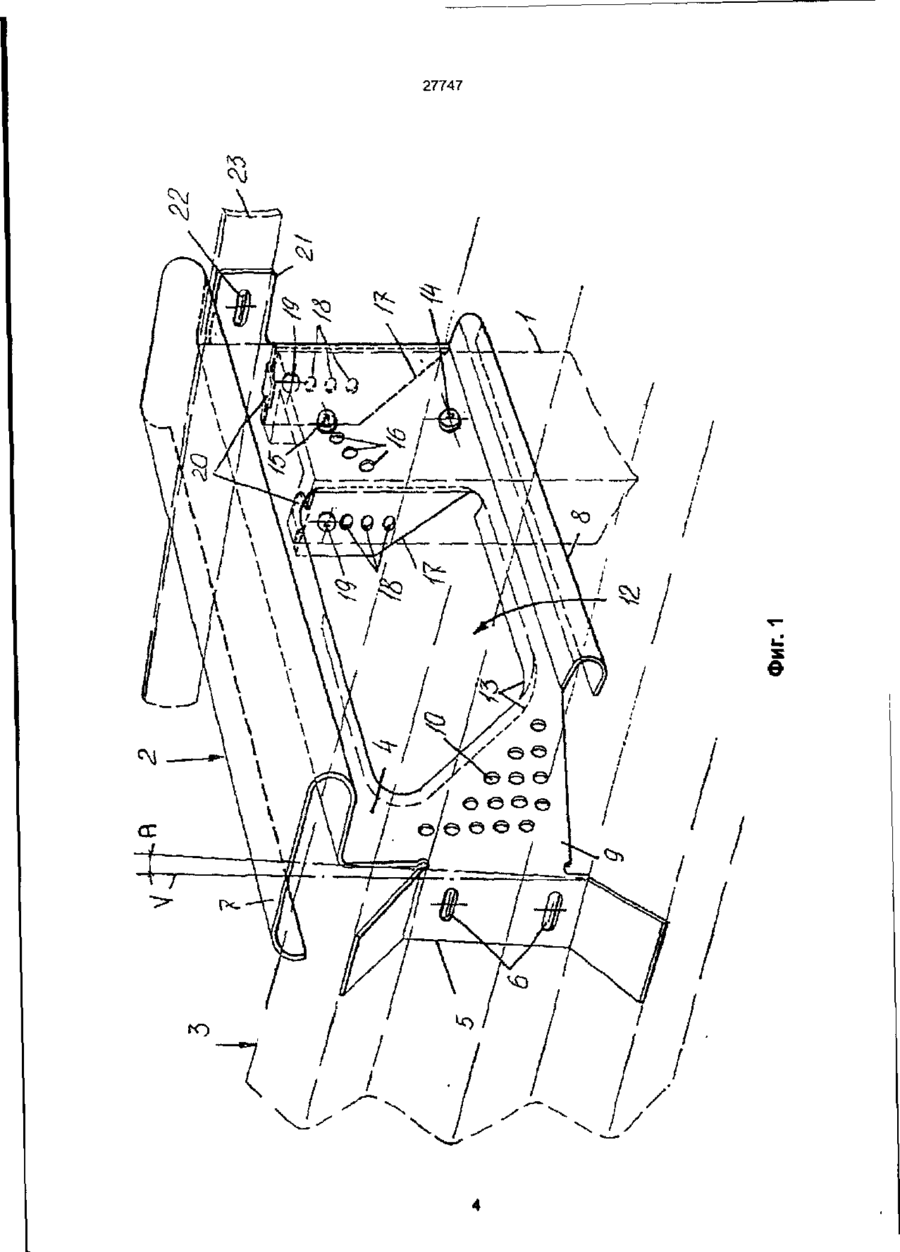

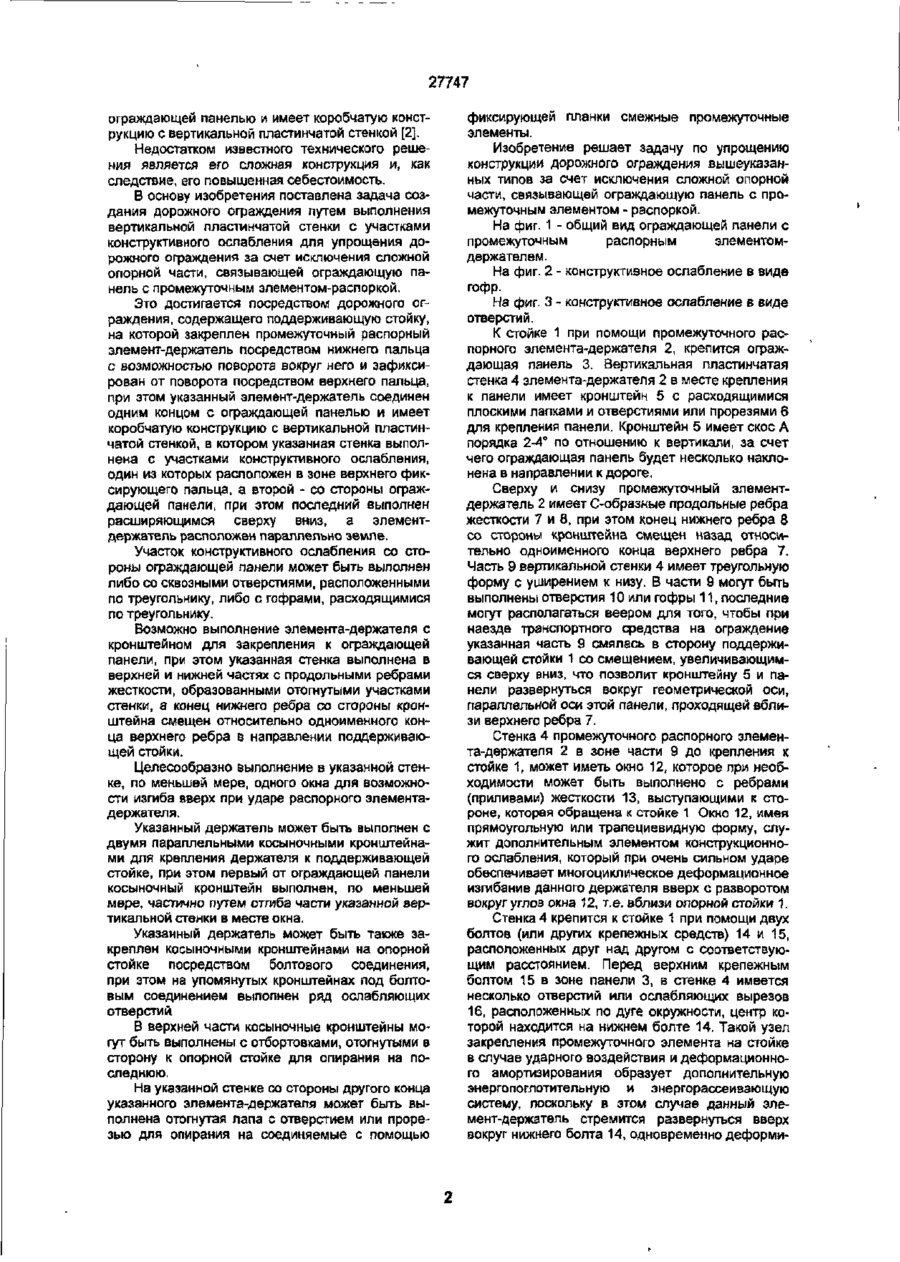

1. Дорожное ограждение, содержащее поддерживающую стойку, на которой закреплен промежуточный распорный элемент-держатель посредством нижнего пальца с возможностью поворота вокруг него и зафиксирован от поворота посредством верхнего пальца, при этом указанный элемент-держатель соединен одним концом с ограждающей панелью и имеет коробчатую конструкцию с вертикальной пластинчатой стенкой, отличающееся тем, что указанная стенка выполнена с участками конструктивного ослабления, один из которых расположен в зоне верхнего, фиксирующего пальца, а второй - со стороны ограждающей панели, при этом последний выполнен расширяющимся сверху вниз, а элементдержатель расположен параллельно земле. 2. Дорожное ограждение по п. 1, отличающееся тем, что участок конструктивного ослабления со стороны ограждающей панели выполнен со сквозными отверстиями, расположенными по треугольнику. 3. Дорожное ограждение по п. 1, отличающееся тем, что участок конструктивного ослабления со стороны ограждающей панели выполнен с гофрами, расходящимися по треугольнику 4. Дорожное ограждение по п. 1, отличающееся тем, что указанный элемент-держатель выполнен Изобретение относится к устройствам дорожного ограждения с опорным закреплением металлических дорожных предохранительных панелей, которые при ударе автомобиля поглощают кинетическую энергию, при деформационном смещении ограждающего барьера фиксируют его после поглощения энергии удара в безопасном для автомобиля положении. с кронштейном для закрепления к ограждающей панели, а указанная стенка выполнена в верхней и нижней частях с продольными ребрами жесткости, образованными отогнутыми участками стенки, при этом конец нижнего ребра со стороны кронштейна смещен относительно одноименного конца верхнего ребра в направлении поддерживающей стойки. 5. Дорожное ограждение по п. 1, отличающееся тем, что в указанной стенке выполнено, по меньшей мере, одно окно для возможности изгиба вверх при ударе распорного элемента-держателя. 6. Дорожное ограждение по любому из пп. 1 или 5, отличающееся тем, что указанный держатель выполнен с двумя параллельными косыночными кронштейнами для крепления держателя к поддерживающей стойке, при этом первый от ограждающей панели косыночный кронштейн выполнен, по меньшей мере, частично путем отгиба части указанной вертикальной стенки в месте окна. 7. Дорожное ограждение по п. 6, отличающееся тем, что указанный держатель закреплен косыночными кронштейнами на опорной стойке посредством болтового соединения, при этом на упомянутых кронштейнах под болтовым соединением выполнен ряд ослабляющих отверстий. 8. Дорожное ограждение по п. 6, отличающееся тем, что в верхней части косыночные кронштейны выполнены с отбортовками, отогнутыми в сторону к опорной стойке для опирання на последнюю. 9. Дорожное ограждение по п. 1, отличающееся тем, что на указанной стенке со стороны другого конца указанного элемента-держателя выполнена отогнутая лапа с отверстием или прорезью для спирання на соединяемые с помощью фиксирующей планки смежные промежуточные элементы. Известно дорожное ограждение, содержащее поддерживающую стойку, на которой закреплен промежуточный распорный элемент-держатель посредством нижнего пальца с возможностью поворота вокруг него и зафиксирован от поворота посредством верхнего пальца, при этом указанный элемент-держатель соединен одним концом с СМ О (•Г 1 CN 27747 ограждающей панелью и имеет коробчатую конструкцию с вертикальной пластинчатой стенкой [2]. Недостатком известного технического решения является его сложная конструкция и, как следствие, его повышенная себестоимость. В основу изобретения поставлена задача создания дорожного ограждения путем выполнения вертикальной пластинчатой стенки с участками конструктивного ослабления для упрощения дорожного ограждения за счет исключения сложной опорной части, связывающей ограждающую панель с промежуточным элементом-распоркой. Это достигается посредством дорожного ограждения, содержащего поддерживающую стойку, на которой закреплен промежуточный распорный элемент-держатель посредством нижнего пальца с возможностью поворота вокруг него и зафиксирован от поворота посредством верхнего пальца, при этом указанный элемент-держатель соединен одним концом с ограждающей панелью и имеет коробчатую конструкцию с вертикальной пластинчатой стенкой, в котором указанная стенка выполнена с участками конструктивного ослабления, один из которых расположен в зоне верхнего фиксирующего пальца, а второй - со стороны ограждающей панели, при этом последний выполнен расширяющимся сверху вниз, а элементдержатель расположен параллельно земле. Участок конструктивного ослабления со стороны ограждающей панели может быть выполнен либо со сквозными отверстиями, расположенными по треугольнику, либо с гофрами, расходящимися по треугольнику. Возможно выполнение элемента-держателя с кронштейном для закрепления к ограждающей панели, при этом указанная стенка выполнена в верхней и нижней частях с продольными ребрами жесткости, образованными отогнутыми участками стенки, а конец нижнего ребра со стороны кронштейна смещен относительно одноименного конца верхнего ребра в направлении поддерживающей стойки. Целесообразно выполнение в указанной стенке, по меньшей мере, одного окна для возможности изгиба вверх при ударе распорного элементадержателя. Указанный держатель может быть выполнен с двумя параллельными косыночными кронштейнами для крепления держателя к поддерживающей стойке, при этом первый от ограждающей панели косыночный кронштейн выполнен, по меньшей мере, частично путем отгиба части указанной вертикальной стенки в месте окна. Указанный держатель может быть также закреплен косыночными кронштейнами на опорной стойке посредством болтового соединения, при этом на упомянутых кронштейнах под болтовым соединением выполнен ряд ослабляющих отверстий В верхней части косы ночные кронштейны могут быть выполнены с отбортовками, отогнутыми в сторону к опорной стойке для опирання на последнюю, На указанной стенке со стороны другого конца указанного элемента-держателя может быть выполнена отогнутая лапа с отверстием или прорезью для опирання на соединяемые с помощью фиксирующей планки смежные промежуточные элементы. Изобретение решает задачу по упрощению конструкции дорожного ограждения вышеуказанных типов за счет исключения сложной опорной части, связывающей ограждающую панель с промежуточным элементом - распоркой. На фиг. 1 - общий вид ограждающей панели с промежуточным распорным элементомдержателем. На фиг. 2 - конструктивное ослабление в виде гофр. На фиг. 3 - конструктивное ослабление в виде отверстий. К стойке 1 при помощи промежуточного распорного элемента-держателя 2, крепится ограждающая панель 3. Вертикальная пластинчатая стенка 4 элемента-держателя 2 в месте крепления к панели имеет кронштейн 5 с расходящимися плоскими лапками и отверстиями или прорезями 6 для крепления панели. Кронштейн 5 имеет скос А порядка 2-4° по отношению к вертикали, за счет чего ограждающая панель будет несколько наклонена в направлении к дороге. Сверху и снизу промежуточный элементдержатель 2 имеет С-образные продольные ребра жесткости 7 и 8, при этом конец нижнего ребра 8 со стороны кронштейна смещен назад относительно одноименного конца верхнего ребра 7. Часть 9 вертикальной стенки 4 имеет треугольную форму с ушнрением к низу. В части 9 могут быть выполнены отверстия 10 или гофры 11, последние могут располагаться веером для того, чтобы при наезде транспортного средства на ограждение указанная часть 9 смялась в сторону поддерживающей стойки 1 со смещением, увеличивающимся сверху вниз, что позволит кронштейну 5 и панели развернуться вокруг геометрической оси, параллельной оси этой панели, проходящей вблизи верхнего ребра 7. Стенка 4 промежуточного распорного элемента-держателя 2 в зоне части 9 до крепления к стойке 1, может иметь окно 12, которое при необходимости может быть выполнено с ребрами (приливами) жесткости 13, выступающими к стороне, которая обращена к стойке 1 Окно 12, имея прямоугольную или трапециевидную форму, служит дополнительным элементом конструкционного ослабления, который при очень сильном ударе обеспечивает многоциклическое деформационное изгибание данного держателя вверх с разворотом вокруг углов окна 12, т.е. вблизи опорной стойки 1. Стенка 4 крепится к стойке 1 при помощи двух болтов (или других крепежных средств) 14 и 15, расположенных друг над другом с соответствующим расстоянием. Перед верхним крепежным болтом 15 в зоне панели 3, в стенке 4 имеется несколько отверстий или ослабляющих вырезов 16, расположенных по дуге окружности, центр которой находится на нижнем болте 14. Такой узел закрепления промежуточного элемента на стойке в случае ударного воздействия и деформационного амортизирования образует дополнительную энерго поглотительную и энергорассеивающую систему, поскольку в этом случае данный элемент-держатель стремится развернуться вверх вокруг нижнего болта 14,одновременно деформи 27747 27747 Фиг. 2 Фиг. 3 27747 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044} 295-81-42, 295-61-97 Підписано до друку ^ - &' 2001 р. Формат 60x84 1/8. Обсяг й & обл -вид. арк. Тираж50 прим. Зам. 2 & УкрІНТЕІ, 03680, Киів-39 МСП, вул. Горького, 180. (044) 268-25-22
