Огорода

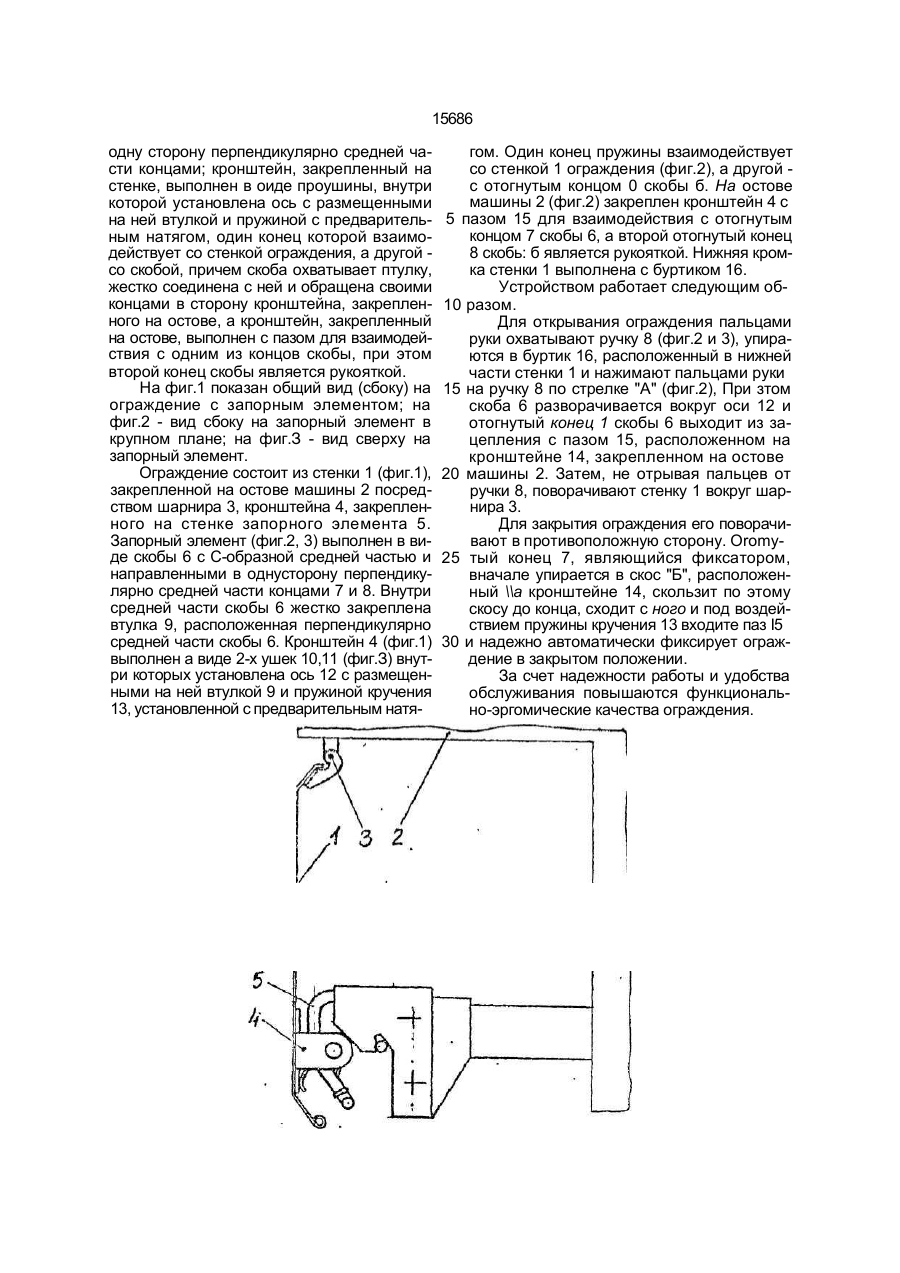

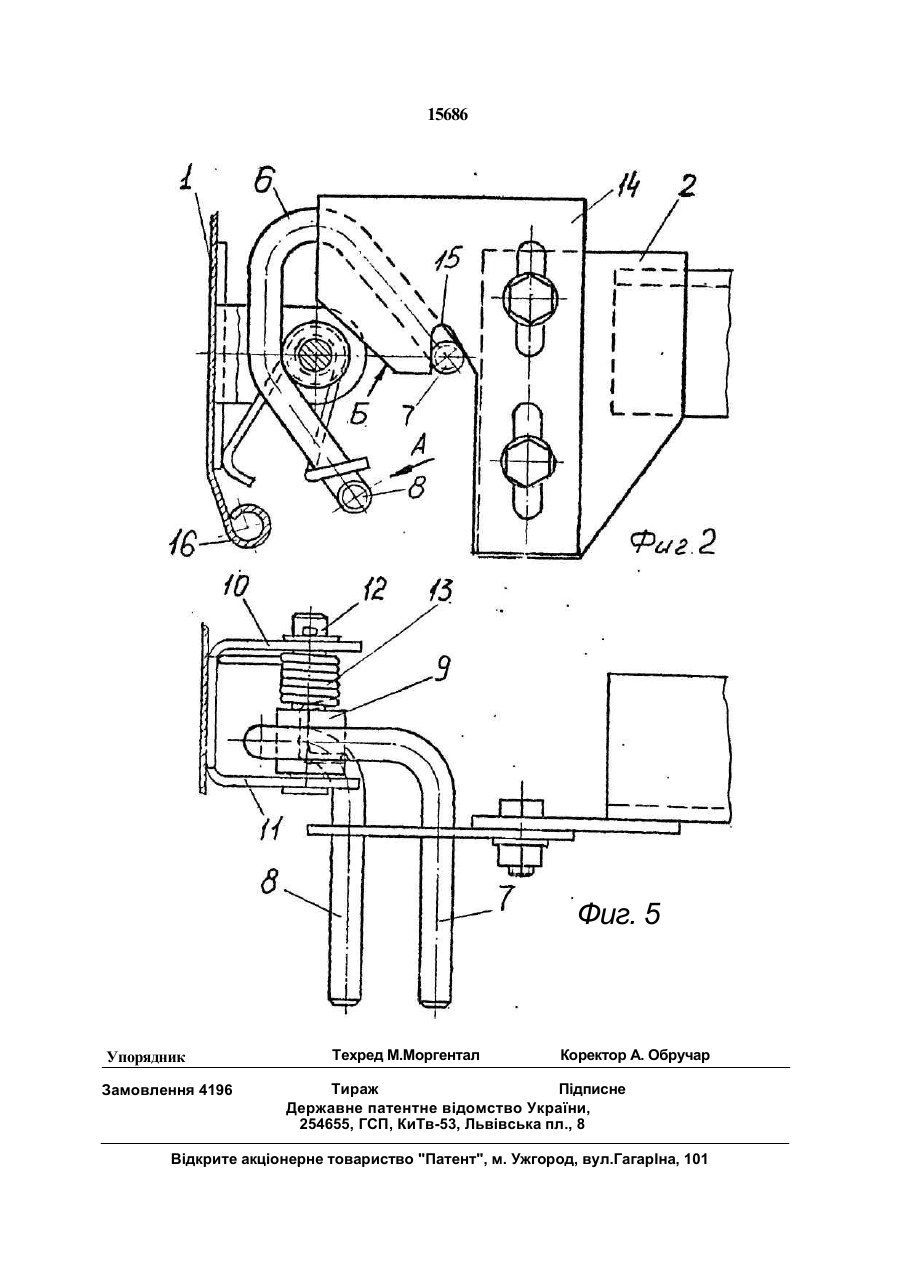

Ограждение, состоящее из стенки, шарнирно соединенной с остовом машины, и запорного элемента, о т л и ч а ю щ е е с я тем, что оно снабжено кронштейнами, осью, пружиной кручения, втулкой, один из крон штейнов закреплен на сгенке, а другой - на остове машины, запорный элемент выполнен о виде скобы с С-образной средней частью и направленными в одну сторону перпендикулярно средней части концами, кронштейн, закрепленный на стенке, выполнен в виде проушины, внутри которой установлена ось с размещенной на ней втулкой и с предварительным натягом пружиной, один конец которой взаимодействует со стенкой ограждения, а другой - со скобой, причем скоба охватывает втулку, жестко соединена с ней и обращена своими концами в сторону кронштейна, закрепленного па остове, а кронштейн, закрепленный на остове, выполнен с пазом для взаимодействия с одним из концов скобы, при этом второй конец скобы является рукояткой. Изобретение относится к области сельскохозяйственного и транспортного машиностроения. Конструкции ограждений с различными типами фиксаторов известны и широко применяются для защиты человека от возможных травм о вращающиеся и движущиеся части машины. Прототипом изобретения является ограждение, состоящее из стенки, закрепленной на шарнирах к остову машины и фиксатора, представляющего собой ось, на одном конце которой консольно расположена ручка, а на другом конце - консольно закреплена планка, входящая в соответствующую прорезь на остове машины [1]. Недостатки прототипа состоят в том, что не обеспечивается автоматическая фик сация ограждения при его закрывании; требуется высокая точность взаимного расположения прорези в остове машины и планки, закрепленной на фиксаторе; наличие с наружной стороны ограждения ручки ухудшает внешний вид. Целью изобретения является повышение надежности и удобства обслуживания ограждения. Указанная цель достигается тем, что ограждение, состоящее из стенки, шарнирно соединенной с остовом машины, и запорного элемента, согласно изобретению, снабжено кронштейнами, осью, пружиной кручения, втулкой, один из кронштейнов закреплен на стенке, а другой - на остове машины, запорный элемент выполнен в виде скобы с С-об-* разной средней частью и направленными в (20) 94322374, 26.07.93 (21)4815554/SU (22)18.04.90 (24) 30.06.97 (46)30.06.07. Бюл. Kb З (56) "Aliis Chalmers", "Claner combines". Про спект США, 1986. (72) Бондарев Євгеній Ілліч, Воронов Мико ла Сергійович (73) Виробниче об'єднання "Херсонський комбайновий завод їм. Г.І.Петровського" (UA) с > ел о оо О 15686 одну сторону перпендикулярно средней части концами; кронштейн, закрепленный на стенке, выполнен в оиде проушины, внутри которой установлена ось с размещенными на ней втулкой и пружиной с предварительным натягом, один конец которой взаимодействует со стенкой ограждения, а другой со скобой, причем скоба охватывает птулку, жестко соединена с ней и обращена своими концами в сторону кронштейна, закрепленного на остове, а кронштейн, закрепленный на остове, выполнен с пазом для взаимодействия с одним из концов скобы, при этом второй конец скобы является рукояткой. На фиг.1 показан общий вид (сбоку) на ограждение с запорным элементом; на фиг.2 - вид сбоку на запорный элемент в крупном плане; на фиг.З - вид сверху на запорный элемент. Ограждение состоит из стенки 1 (фиг.1), закрепленной на остове машины 2 посредством шарнира 3, кронштейна 4, закрепленного на стенке запорного элемента 5. Запорный элемент (фиг.2, 3) выполнен в виде скобы 6 с С-образной средней частью и направленными в однусторону перпендикулярно средней части концами 7 и 8. Внутри средней части скобы 6 жестко закреплена втулка 9, расположенная перпендикулярно средней части скобы 6. Кронштейн 4 (фиг.1) выполнен а виде 2-х ушек 10,11 (фиг.З) внутри которых установлена ось 12 с размещенными на ней втулкой 9 и пружиной кручения 13, установленной с предварительным натя гом. Один конец пружины взаимодействует со стенкой 1 ограждения (фиг.2), а другой с отогнутым концом 0 скобы б. На остове машины 2 (фиг.2) закреплен кронштейн 4 с 5 пазом 15 для взаимодействия с отогнутым концом 7 скобы 6, а второй отогнутый конец 8 скобь: б является рукояткой. Нижняя кромка стенки 1 выполнена с буртиком 16. Устройством работает следующим об10 разом. Для открывания ограждения пальцами руки охватывают ручку 8 (фиг.2 и 3), упираются в буртик 16, расположенный в нижней части стенки 1 и нажимают пальцами руки 15 на ручку 8 по стрелке "А" (фиг.2), При зтом скоба 6 разворачивается вокруг оси 12 и отогнутый конец 1 скобы 6 выходит из зацепления с пазом 15, расположенном на кронштейне 14, закрепленном на остове 20 машины 2. Затем, не отрывая пальцев от ручки 8, поворачивают стенку 1 вокруг шарнира 3. Для закрытия ограждения его поворачивают в противоположную сторону. Oromy25 тый конец 7, являющийся фиксатором, вначале упирается в скос "Б", расположенный \\а кронштейне 14, скользит по этому скосу до конца, сходит с ного и под воздействием пружины кручения 13 входите паз І5 30 и надежно автоматически фиксирует ограждение в закрытом положении. За счет надежности работы и удобства обслуживания повышаются функционально-эргомические качества ограждения. 15686 Фиг. 5 Упорядник Замовлення 4196 Техред М.Моргентал Коректор А. Обручар Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
