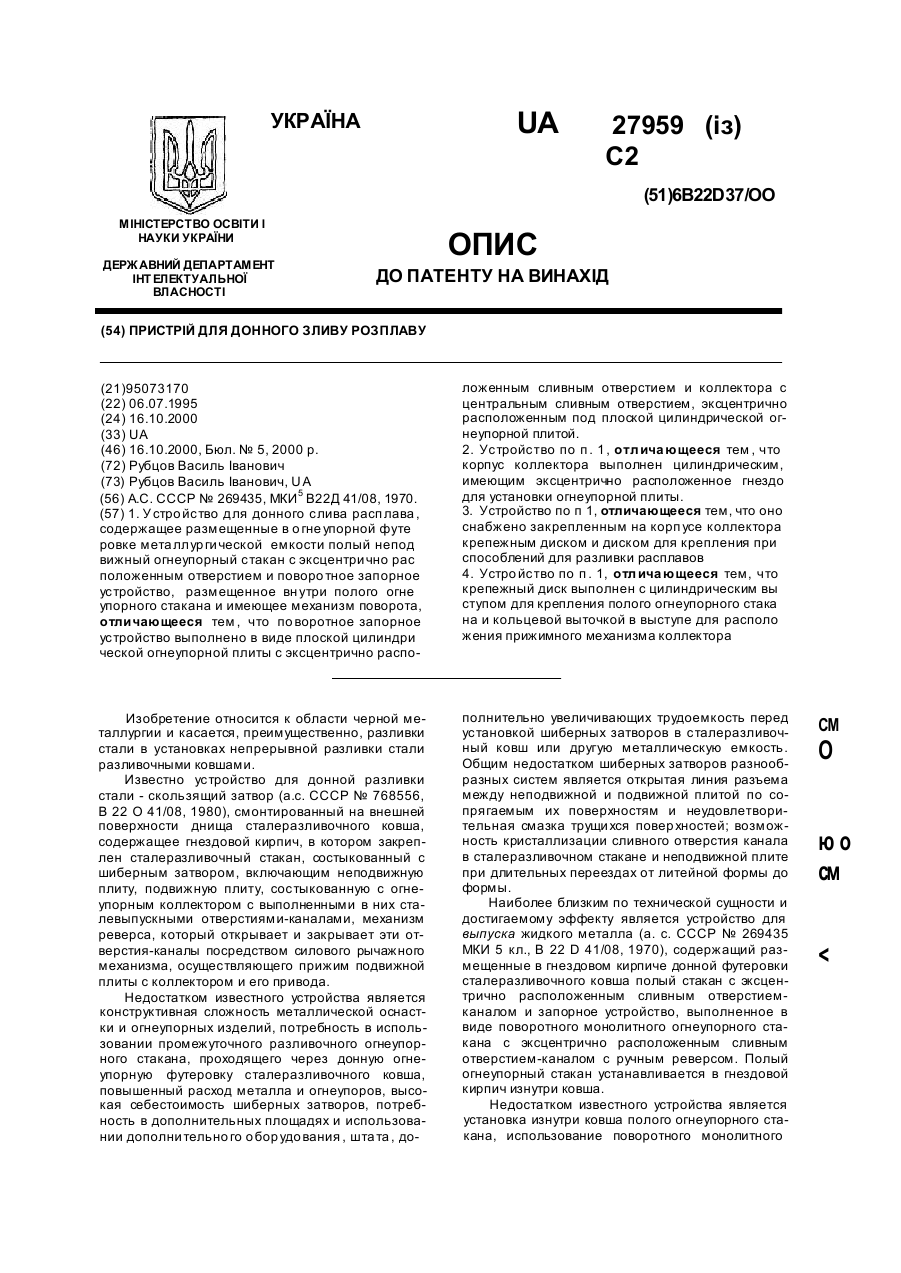

Пристрій для донного зливу розплаву

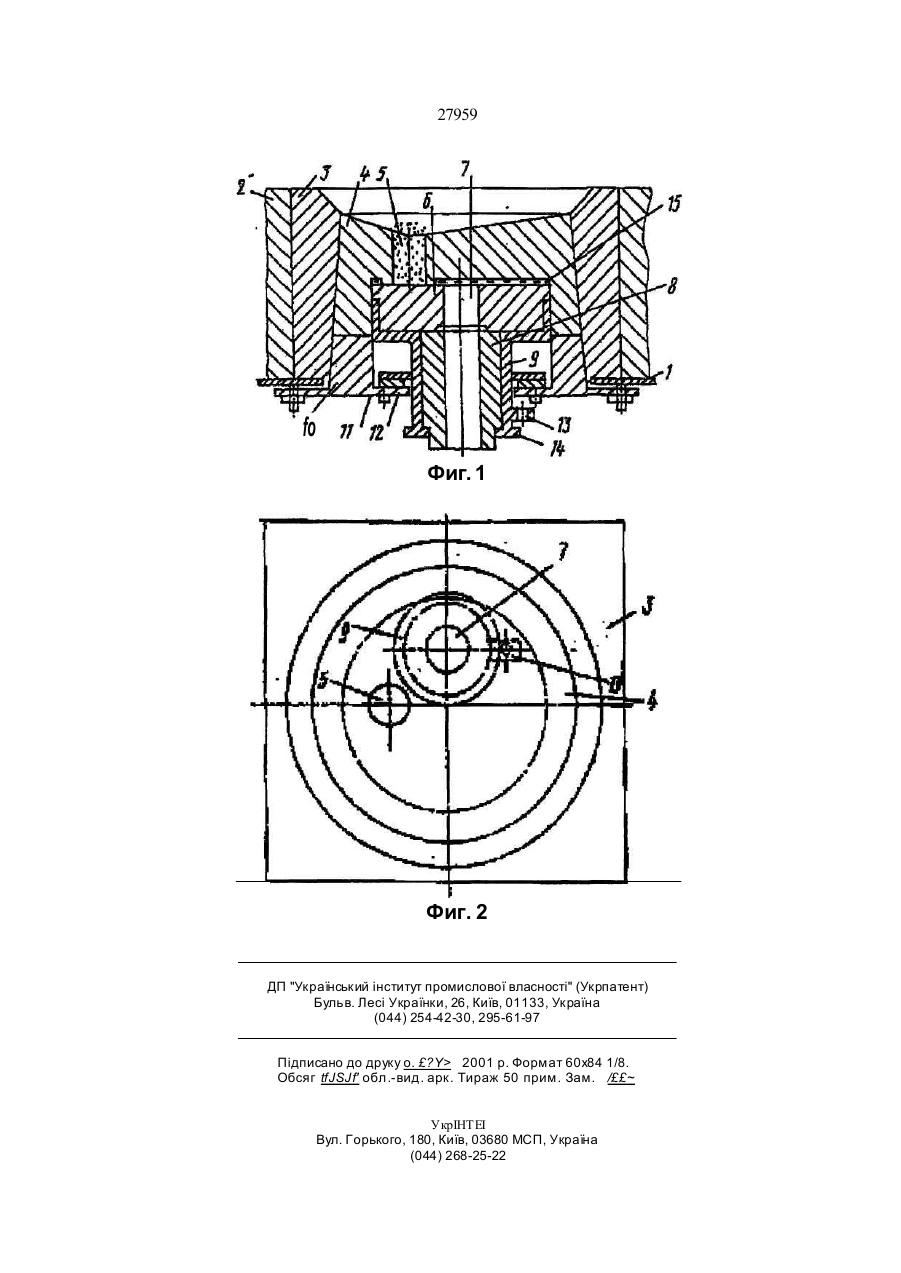

1. У стро йство для донного слива расп лава , содержащее размещенные в о гне упорной футе ровке мета ллур ги ческой емкости полый непод вижный огнеупорный стакан с эксцентри чно рас положенным отверстием и поворо тное запорное устройство, размещенное вн утри полого огне упорного стакана и имеющее механизм поворота, отличающееся тем , что по воротное запорное устройство выполнено в виде плоской цилиндри ческой огнеупорной плиты с эксцентрично распо ложенным сливным отверстием и коллектора с центральным сливным отверстием, эксцентрично расположенным под плоской цилиндрической огнеупорной плитой. 2. Устройство по п . 1 , отл ича ющееся тем , что корпус коллектора выполнен цилиндрическим, имеющим эксцентрично расположенное гнездо для установки огнеупорной плиты. 3. Устройство по п 1, отличающееся тем, что оно снабжено закрепленным на корп усе коллектора крепежным диском и диском для крепления при способлений для разливки расплавов 4. Устро йство по п . 1, отл ича ющееся тем, что крепежный диск выполнен с цилиндрическим вы ступом для крепления полого огнеупорного стака на и кольцевой выточкой в выступе для располо жения прижимного механизма коллектора Изобретение относится к области черной металлургии и касается, преимущественно, разливки стали в установках непрерывной разливки стали разливочными ковшами. Известно устройство для донной разливки стали - скользящий затвор (а.с. СССР № 768556, В 22 О 41/08, 1980), смонтированный на внешней поверхности днища сталеразливочного ковша, содержащее гнездовой кирпич, в котором закреплен сталеразливочный стакан, состыкованный с шиберным затвором, включающим неподвижную плиту, подвижную плиту, состыкованную с огнеупорным коллектором с выполненными в них сталевыпускными отверстиями-каналами, механизм реверса, который открывает и закрывает эти отверстия-каналы посредством силового рычажного механизма, осуществляющего прижим подвижной плиты с коллектором и его привода. Недостатком известного устройства является конструктивная сложность металлической оснастки и огнеупорных изделий, потребность в использовании промежуточного разливочного огнеупорного стакана, проходящего через донную огнеупорную футеровку сталеразливочного ковша, повышенный расход металла и огнеупоров, высокая себестоимость шиберных затворов, потребность в дополнительных площадях и использовании дополнительно го о бор удо вания , шта та , до полнительно увеличивающих трудоемкость перед установкой шиберных затворов в сталеразливочный ковш или другую металлическую емкость. Общим недостатком шиберных затворов разнообразных систем является открытая линия разъема между неподвижной и подвижной плитой по сопрягаемым их поверхностям и неудовлетворительная смазка трущи хся повер хностей; возможность кристаллизации сливного отверстия канала в сталеразливочном стакане и неподвижной плите при длительных переездах от литейной формы до формы. Наиболее близким по технической сущности и достигаемому эффекту является устройство для выпуска жидкого металла (а. с. СССР № 269435 МКИ 5 кл., В 22 D 41/08, 1970), содержащий размещенные в гнездовом кирпиче донной футеровки сталеразливочного ковша полый стакан с эксцентрично расположенным сливным отверстиемканалом и запорное устройство, выполненное в виде поворотного монолитного огнеупорного стакана с эксцентрично расположенным сливным отверстием-каналом с ручным реверсом. Полый огнеупорный стакан устанавливается в гнездовой кирпич изнутри ковша. Недостатком известного устройства является установка изнутри ковша полого огнеупорного стакана, использование поворотного монолитного СМ О юо см 2001 p. Формат 60x84 1/8. Обсяг tfJSJf' обл.-вид. арк. Тираж 50 прим. Зам. /££~ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22
