Пристрій для зрощування ізольованих проводів

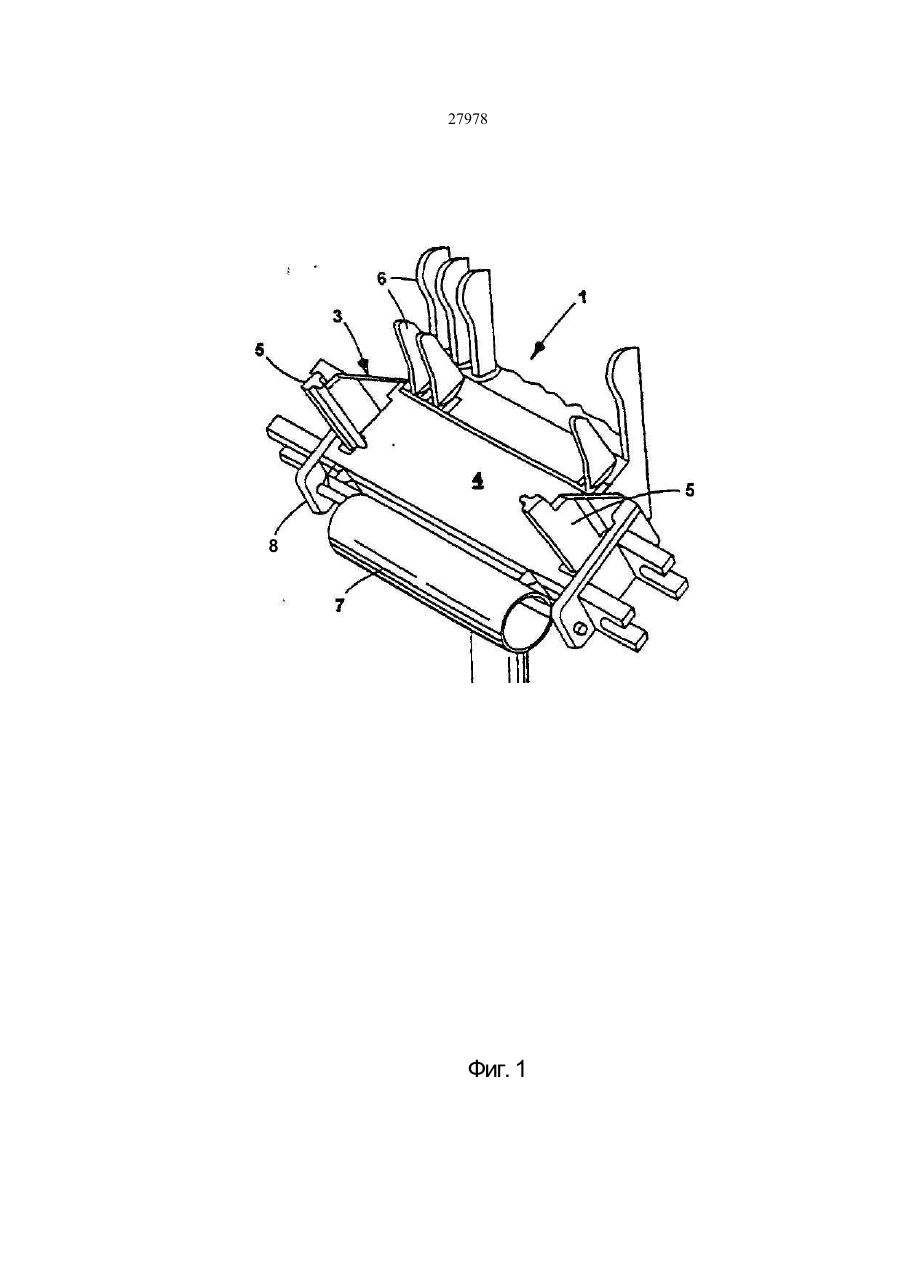

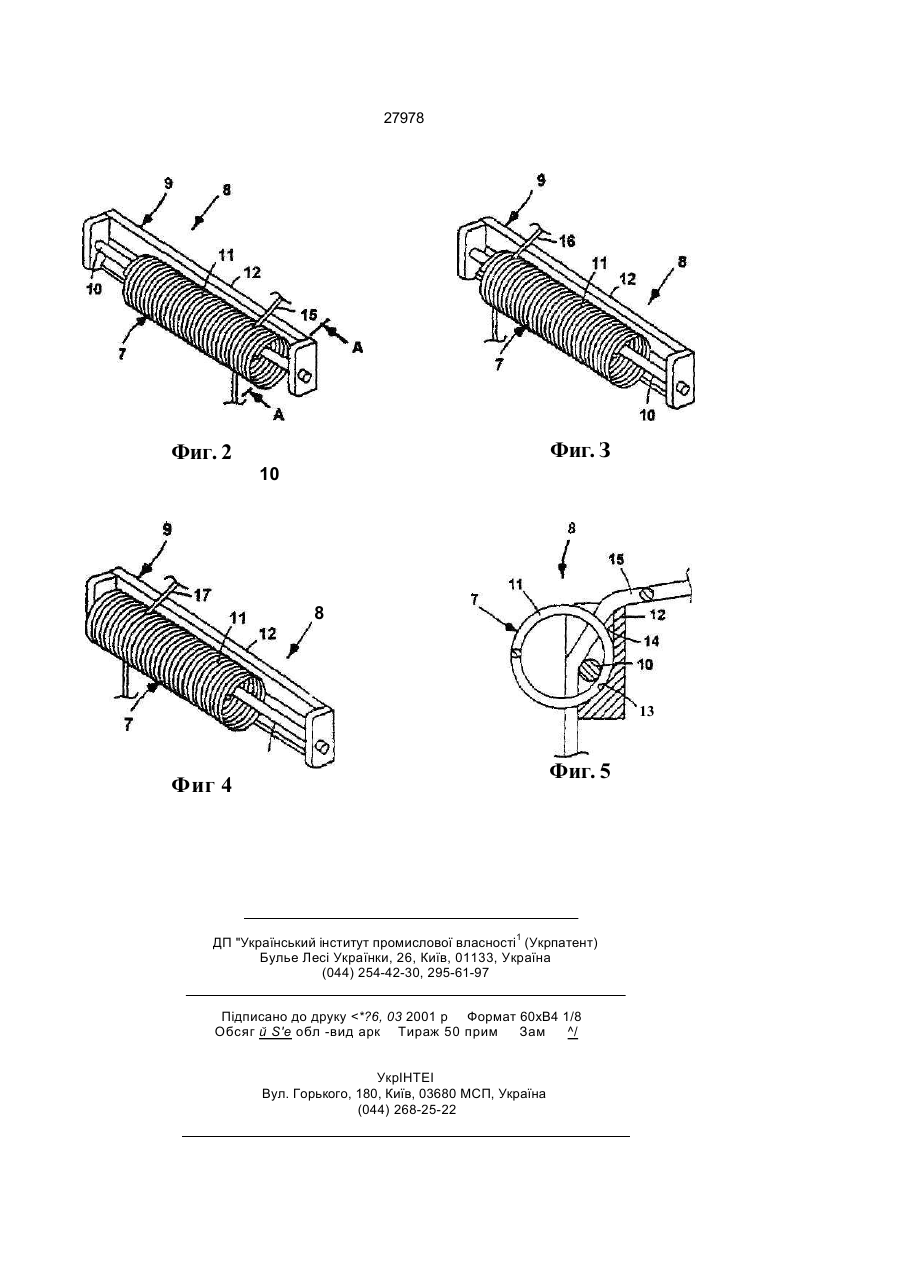

1 Устройство для сращивания изолирован ных проводов, содержащее приемное приспособ ление для соединителя, предназначенного для подсоединения к указанным проводам, ряд разде лительных пальцев, расположенных на одной стороне указанного приемного приспособления на некотором расстоянии один от другого, отличаю щееся тем, что на противоположной стороне при емного приспособления расположен фиксирую щий элемент с закрепленным с обоих концов стержнем, служащий опорой для надетой на ука занном стержне с возможностью свободного пе ремещения вдоль его оси цилиндрической пружи ны, витки которой обеспечивают установку и фик сацию между ними проводов 2. Устройство для сращивания проводов по п. 1, отличающееся тем, что указанный стержень имеет круглое поперечное сечение. 3. Устройство для сращивания проводов по п. 1, отличающееся тем, что в нем предусмотрено наличие поверхности контактного взаимодейст вия, расположенной несколько ниже указанного стержня и на небольшом расстоянии от него, при чем для наружной поверхности указанной цилинд рической пружины опорой служит указанная по верхность контактного взаимодействия, а для внутренней поверхности цилиндрической пружины опорой служит указанный стержень. 4. Устройство для сращивания проводов по п 3, отличающееся тем, что форма поверхности кон Настоящее изобретение относится к устройству для сращивания изолированных проводов, используемых в промышленности услуг электросвязи тактного взаимодействия и расстояние, на котором она расположена от указанного стержня, подобраны таким образом, что в рабочем положении указанной цилиндрической пружины указанный стержень вводится в сцепление с указанной цилиндрической пружиной приблизительно на уровне продольной оси указанной цилиндрической пружины 5. Устройство для сращивания проводов по п. 3, отличающееся тем, что поверхность контактного взаимодействия выполнена вогнутой и частично охватывает наружную периферию указанной цилиндрической пружины 6 Устройство для сращивания проводов по п 5, отличающееся тем, что поверхность контактного взаимодействия переходит в верхнюю плоскую поверхность, причем нормальное расстояние ме ждууказанной плоской поверхностью и указанным стержнем превышает расстояние между указан ной поверхностью контактного взаимодействия и указанным стержнем. 7 Устройство для сращивания проводов по п. 1, отличающееся тем, что стержень прикреплен к ножкам С-образного фиксирующего элемента 8 Устройство для сращивания проводов по п. 5, отличающееся тем, что поверхность контактного взаимодействия выполнена за одно целое с про межуточной стенкой указанного С-образного фик сирующего элемента 9. Устройство для сращивания проводов по п 1, отличающееся тем, что диаметр цилиндрической пружины превышает 12 мм. 10 Устройство для сращивания проводов по п. 1, отличающееся тем, что толщина проволоки, из которой изготовлена цилиндрическая пружина, превышает 1,2 мм 11 Устройство для сращивания проводов по п 3, отличающееся тем, что витки указанной цилинд рической пружины расположены на заданном рас стоянии один от другого с целью установки между ними проводов Известны соединители, используемые в промышленности средств электросвязи, в которых множество изолированных проводов подсоединяются к электрическим контактам Из патента Гер о 00 о < 27978 мании № 3920362 известно устройство, в котором имеется фиксирующая колодка с множеством контактных элементов, сдвигающих изоляцию, и в котором провода вводятся в зацепление с контактными элементами при помощи нажимной колодки, в результате чего контактные элементы одновременно вводятся во взаимодействие с соответствующими проводами при проникновении через их изоляцию Нажимная колодка содержит углубления или карманы, в которые вставляются свободные концы режущих контактных элементов Кроме того, на фиксирующей колодке установлены режущие элементы, предназначенные для обрезания выступающих концов подсоединяемых изолированных проводов. Наиболее близким к данному изобретению является техническое решение, предложенное в документе DE-A-27 48 298, опубликованное 27 04 78, МПК Н01 R 43/01 и выбранное в качестве прототипа, в котором описывается устройство для сращивания изолированных проводов, обеспечивающее их надлежащее расположение относительно фиксирующей колодки Такое устройство содержит приемное приспособление для соединителя, т. е, по меньшей мере, для одной фиксирующей колодки и, по меньшей мере, для одной нажимной колодки. Кроме того, оно также содержит ряд расположенных на определенном расстоянии друг от друга разделительных пальцев, установленных на одной стороне приемного приспособления Такое устройство для сращивания проводов присоединяется к концу кабеля или жгута проводов, имеющему отдельные выведенные открытые жилы или провода Провода помещаются в щели между пальцами и устанавливаются соосно с отдельными контактными элементами, сдвигающими изоляцию, которые установлены на фиксирующей колодке. Концы изолированных проводов, выступающие за пределы приемного приспособления, закрепляются соответствующим образом и находятся в фиксированном положении до тех nopv пока все провода не будут уложены на соединитель После этого нажимная колодка прижимается к фиксирующей колодке, преимущественно с помощью специального инструмента, что позволяет совместить и ввести, в зацепление друг с другом изолированные провода и контакты, сдвигающие изоляцию Известна также техника применения в устройстве для сращивания проводов цилиндрической пружины, предназначенной для фиксации свободных концов проводов Изолированные провода вставляются между витками такой пружины и удерживаются между ними силой сжатия Известно применение ординарной цилиндрической пружины, закрепляемой на уступе устройства для сращивания проводов Внутри пружины протянута опорная штанга, закрепленная обоими концами на устройстве Известные пружины имеют диаметр приблизительно 10 мм, причем витки расположены на заданном расстоянии друг от друга По меньшей мере, с одного конца пружина имеет участок, отогнутый в радиальном направлении и предназначенный для фиксации пружины с целью предотвращения ее перемещения в осевом направлении Если в процессе операции сращивания между витками пружины вставляется множе ство проводоа, ее свободный конец удаляется в осевом направлении от неподвижного ее конца При осуществлении таких соединений диаметр изолированных проводов может колебаться в широких пределах В известных устройствах для сращивания проводов цилиндрические пружины, в частности, не способны эффективно фиксировать провода, имеющие разные диаметры Следовательно, при использовании проводов разного диаметра требуется заменять такие пружины Пружина крепится с одного своего конца, следовательно, операция сращивания всегда должна начинаться именно с этого конца пружины Известны также устройства для сращивания проводов, в которых для эффективной фиксации проводов с разными диаметрами используются две установленные параллельно цилиндрические пружины с различным расстоянием между витками Однако если в процессе операции сращивания требуется вставить в пружину провода, которые имеют другой диаметр, для этого необходимо ослабить фиксирующую колодку для обеих цилиндрических пружин и повернуть пружины на 180°, после чего снова затянуть фиксирующую колодку Такая мера требует относительно больших временных затрат При этом следует обратить внимание на то, что обе пружины закреплены с обоих своих концов Поэтому, если расстояние между точками крепления пружин ограничено допусками, расстояние между отдельными витками может измениться Кроме того, известные пружины не пригодны для приема между смежными витками более одного провода Это является недостатком в тех случаях, когда в узле соединителя требуется срастить провода в виде многослойной структуры В основу изобретения поставлена задача в устройстве для сращивания изолированных проводов путем расположения на приемном приспособлении фиксирующего элемента с закрепленным с обоих своих концов стержнем, который служит опорой для установленной на указанном стержне с возможностью свободного перемещения вдоль его оси цилиндрической пружины, витки которой обеспечивают установку и фиксацию между ними проводов, обеспечить эффективную фиксацию проводов, имеющих разные диаметры В соответствии с настоящим изобретением, предложено устройство для сращивания изолированных проводов, используемых в линиях электросвязи, которое предусматривает работу с проводами, имеющими разные диаметры В устройстве для сращивания проводов, предложенном в соответствии с настоящим изобретением, имеется стержень, на котором установлена цилиндрическая пружина с возможностью свободного перемещения вдоль оси Благодаря произвольному выбору отправной точки на пружине для операции сращивания, а также возможности произвольного выбора положения пружины на стержне, между витками пружины можно фиксировать провода различного диаметра Кроме того, процесс сращивания может быть начат одновременно с обоих концов пружины В соответствии с одним из вариантов осуществления настоящего изобретения, стержень может иметь круглое поперечное сечение, благодаря 27978 чему пружина может скользить по нему свободно вперед и назад В соответствии с другим вариантом осуществления изобретения, несколько ниже стержня на небольшом расстоянии от него предусмотрено наличие поверхности контактного взаимодействия, предназначенной для поддержки периферийной поверхности пружины, опорой для внутренней поверхности которой служит стержень Расстояние между поверхностью контактного взаимодействия и стержнем несколько превышает диаметр или толщину проволоки, из которой выполнена цилиндрическая пружина Благодаря этому оставляется максимальное пространство для приема изолированных проводов, что позволяет вставить между смежными витками два провода и более. В соответствии с еще одним вариантом осуществления изобретения, этот показатель может быть еще более повышен, если диаметр цилиндрической пружины превышает 12 мм, предпочтительно 15 мм С целью обеспечения эффективной опоры для цилиндрической пружины и наиболее эффективной площади поперечного сечения для фиксации проводов ферма поверхности контактного взаимодействия, а также ее расположение по отношению к стержню рассчитываются таким образом, чтобы в рабочем положении пружины стержень взаимодействовал с пружиной приблизительно на уровне продольной оси последней В предпочтительном варианте выполнения поверхность контактного взаимодействия частично охватывает стержень по круговой траектории Стержень может удерживаться С-образным удерживающим элементом, который, в соответствии с одним из вариантов осуществления изобретения, включает в себя поверхность контактного взаимодействия. В устройстве для сращивания проводов, предложенном в соответствии с настоящим изобретением, исключена необходимость замены цилиндрической пружины для обеспечения фиксации проводов с разным диаметром. Поскольку цилиндрическая пружина установлена на стержне с возможностью свободного перемещения, отпадает необходимость в наличии радиально загнутых концов пружины Это упрощает процесс изготовления цилиндрической пружины Ниже следует описание одного из вариантов осуществления настоящего изобретения, ведущееся со ссылками на сопровождающие его чертежи Фиг 1 - схематическое изображение устройства для сращивания проводов, предложенного в соответствии с настоящим изобретением. Фиг 2-4 - цилиндрическая пружина устройства для сращивания проводов, показанного на фиг 1, в различных рабочих положениях Фиг 5 - вид в поперечном разрезе цилиндрической пружины, показанной на фиг. 2, по линии АА На фиг. 1 показано устройство 1 для сращивания проводов, установленное на держателе 2, приспособленном для удерживания в руках или для фиксации в неподвижном состоянии известными крепежными средствами Устройство 1 для сращивания проводов содержит приемное при способление 3, служащее для удерживания соединителя (не показан) и предназначенное для приема множества изолированных проводов Соединитель такого типа раскрыт, например, в патенте Германии № 3920367 Приемное приспособление 3 содержит опорную площадку 4 и два боковых направляющих элемента 5, предназначенных для удерживания между ними соединителя, который состоит из, по меньшей мере, одной фиксирующей колодки и одной нажимной колодки На одной из сторон приемного приспособления 3 расположены в два ряда пальцы 6 Такое расположение пальцев 6 позволяет протянуть между ними изолированные провода и разделить их один от другого На противоположной стороне опорной площадки 4 приемного приспособления 3 расположена цилиндрическая пружина 7 Цилиндрическая пружина 7 удерживается фиксирующим приспособлением 8 Более детально фиксирующее приспособление и цилиндрическая пружина показаны на фиг. 2-5 Фиксирующее приспособление 8 состоит из Собразного фиксирующего элемента 9, между ножками которого установлен стержень 10, имеющий круглое поперечное сечение Стержень 10 посажен в отверстия, выполненные в ножках, между которыми установлен этот стержень, или же в щель, которая может быть выполнена между фиксирующим приспособлением 8 и его ножками. Как показано на чертежах, длина цилиндрической пружины 7 меньше длины участка между ножками, т. е. длины стержня 10 Следовательно, цилиндрическая пружина 7 может свободно перемещаться по стержню 10 Диаметр пружины 7 составляет, например, 15 мм, а толщинаили диаметр проволоки, из которой изготовлена цилиндрическая пружина 7, составляет, например, 1,5 мм. Отдельные витки 11 пружины 7 расположены на заданном расстоянии один от другого. Как показано на фиг 2-4, концы проволоки, из которой изготовлена пружина 7, просто обрезаны и не деформированы каким-либо специальным образом Как показано на фиг 5, в промежуточной стенке 12 С-образного фиксирующего элемента 9 выполнена дугообразная поверхность 13 контактного взаимодействия, имеющая круглое поперечное сечение. Ширина наиболее узкого участка между стержнем 10 и поверхностью 13 контактного взаимодействия слегка превышает толщину проволоки, из которой изготовлена пружина 7. Эта закругленная поверхность 13 контактного взаимодействия переходит в верхнюю плоскую поверхность 14, т е соединяется с ней, которая при определенных условиях параллельна плоскости, проходящей через ось цилиндрической пружины 7 Нормальное расстояние между плоской поверхностью 14 и стержнем 10 превышает расстояние между поверхностью 13 контактного взаимодействия и стержнем 10 На чертежах можно увидеть также, что форма поверхности 13 контактного взаимодействия, а также ее месторасположение по отношению к стержню 10 выбраны с учетом обеспечения условий, при которых стерженьЮ взаимодействует с пружиной 7 приблизительно на уровне продольной оси цилиндрической пружины 7, когда последняя находится в рабочем положении. 27978 На фиг. 2-5 показано, каким образом провода, обозначенные соответственно позициями 15, 16, 17, вставляются между витками пружины 7 и фиксируются ими Анализ фиг 2-4 со всей очевидностью показывает, что место, откуда начинается операция сращивания проводов, может быть выбрано произвольно, поскольку пружина 7 может занимать произвольное положение между ножка ми С-обраэного фиксирующего элемента 9 в начале операции сращивания Из фиг 5 видно, что за исключением диаметра стержня 10 наибольшая часть площади поперечного сечения пружины 7 задействована для фиксации провода 15, 16 или 17 соответственно, поэтому между смежными спиральными витками 11 могут быть вставлены также дополнительно два или более провода. 27978 8 Фиг. 1 27978 Фиг. З Фиг. 2 10 8 13 Фиг. 5 Фиг 4 ДП "Український інститут промислової власності1 (Укрпатент) Булье Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 Підписано до друку
