Гідродинамічне джерело коливань
Номер патенту: 28059
Опубліковано: 16.10.2000
Автори: Пінскер Євгеній Олександрович, Зарубін Володимир Михайлович, Шестозуб Анатолій Борисович, Хохлов Сергій Федотович
Текст

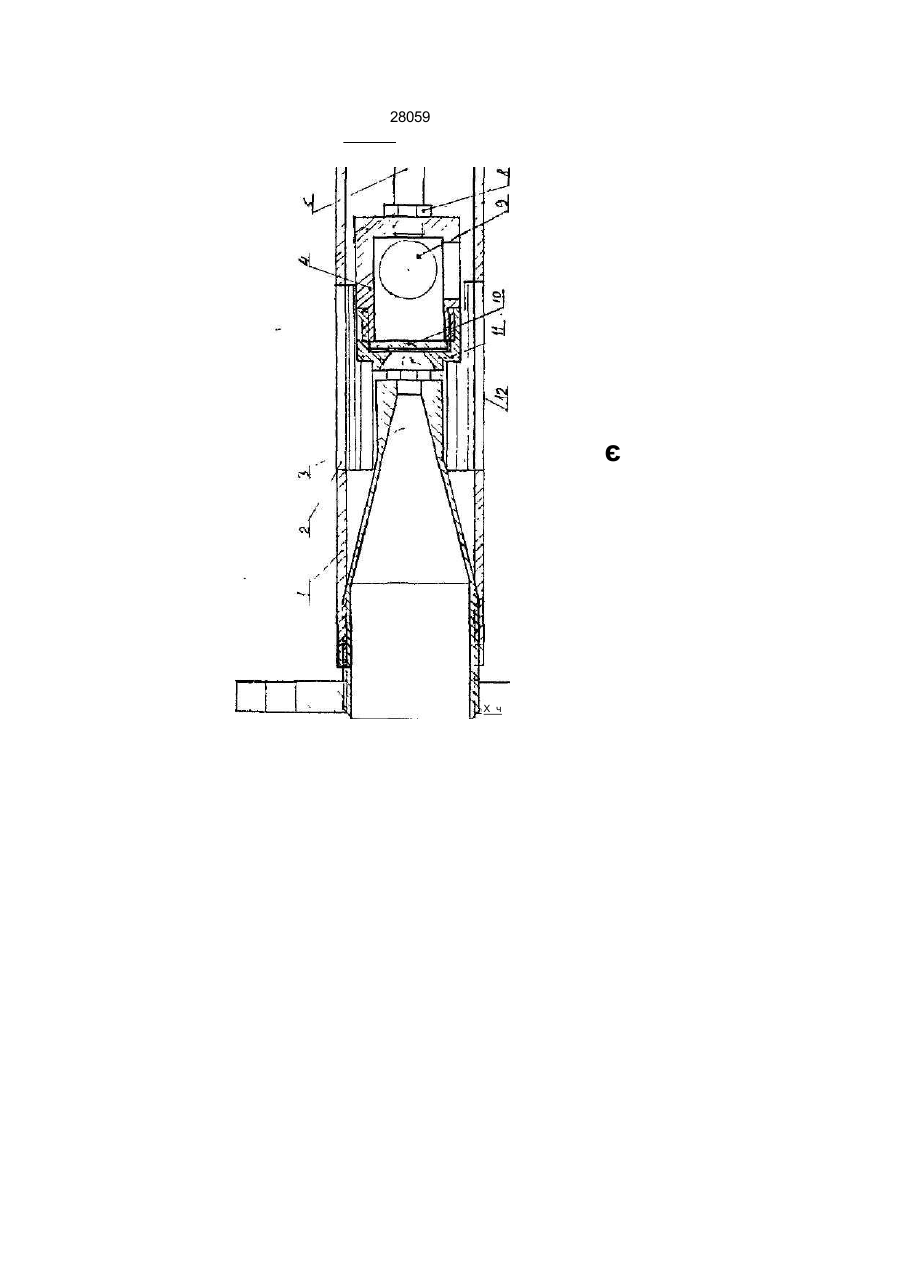

1. Гидродинамический источник колебаний, содержащий цилиндрический корпус, в крышке которого установлено сопло, на торце выполнена мембрана, соединенная вместе с отражателем с лункой и резонансными стержнями, отличающийся тем, что резонансные стержни установлены в средней части корпуса по его окружности параллельно оси, отражатель выполнен в форме цилиндра с крышкой, соединенных резьбой, установленных по оси корпуса и сопла, на торце цилиндра установлена мембрана в форме плоской, круглой, свободно опертой пластины, в крышке выполнена лунка в виде полусферического отверстия, больший диаметр которого равен 1,8-2,0 диаметра сопла и обращен к нему, а меньший диаметр равен 1,2-1,4 диаметра сопла и обращен к мембране 2 Гидродинамический источник колебаний по п. 1, отличающийся тем, что на боковой поверхности Изобретение относится к области технической акустики и может быть использовано для возбуждения колебаний в диапазонах звуковых и ультразвуковых частот (до 50 кГц) в условиях резонанса в различных рабочих средах: жидкость - жидкость, жидкость - газ, жидкость - твердое в химикотехнологических, металлургических процессах, например, для очистки промышленных сточных вод органических и неорганических производств, обогащения руд, очистке литья и повышения коррозионной стойкости металлов в потоке озвученной рабочей среды. цилиндра отражателя выполнены отверстия для свободного протекания рабочей среды под мембрану, а в нижней его части установлен винт с опорной гайкой для регулирования расстояния между соплом и крышкой цилиндра отражателя. 3. Гидродинамический источник колебаний по п 1, отличающийся тем, что возбуждаемая частота колебаний мембраны связана с толщиной, радиусом, плотностью материала мембраны соотношением 2 : / = (з,2) ;/г - а г ) , г де f - возбуждаемая частота колебаний, 3,2 - число Реллея для мембраны, t - толщина мембраны; г радиус мембраны, Е - модуль Юнга; р. - плотность мембраны, 5 - коэффициент Пуассона. 4 Гидродинамический источник колебаний по п 1, отличающийся тем, что длина резонансных стержней связана с возбуждаемой частотой колебаний мембраны и массой единицы длины стержня соотношением 1 If -
ДивитисяДодаткова інформація
Назва патенту англійськоюHydrodynamic source of oscillations
Автори англійськоюKhokhlov Serhii Fedotovych, Shestozub Anatolii Borysovych, Pinsker Yevhenii Oleksandrovych, Zarubin Volodymyr Mykhailovych
Назва патенту російськоюГидродинамический источник колебаний
Автори російськоюХохлов Сергей Федотович, Шестозуб Анатоллй Борисович, Пинскер Евгений Александрович, Зарубин Владимир Михайлович
МПК / Мітки
МПК: B06B 1/20
Мітки: гідродинамічне, коливань, джерело
