Джерело іонів
Номер патенту: 8568
Опубліковано: 30.09.1996
Автори: Яковлев Константин Ігоревич, Шиканов Олександр Евгенович, Михайленко Борис Володимирович, Коломієць Микола Федорович, Гулько Вячеслав Михайлович
Формула / Реферат

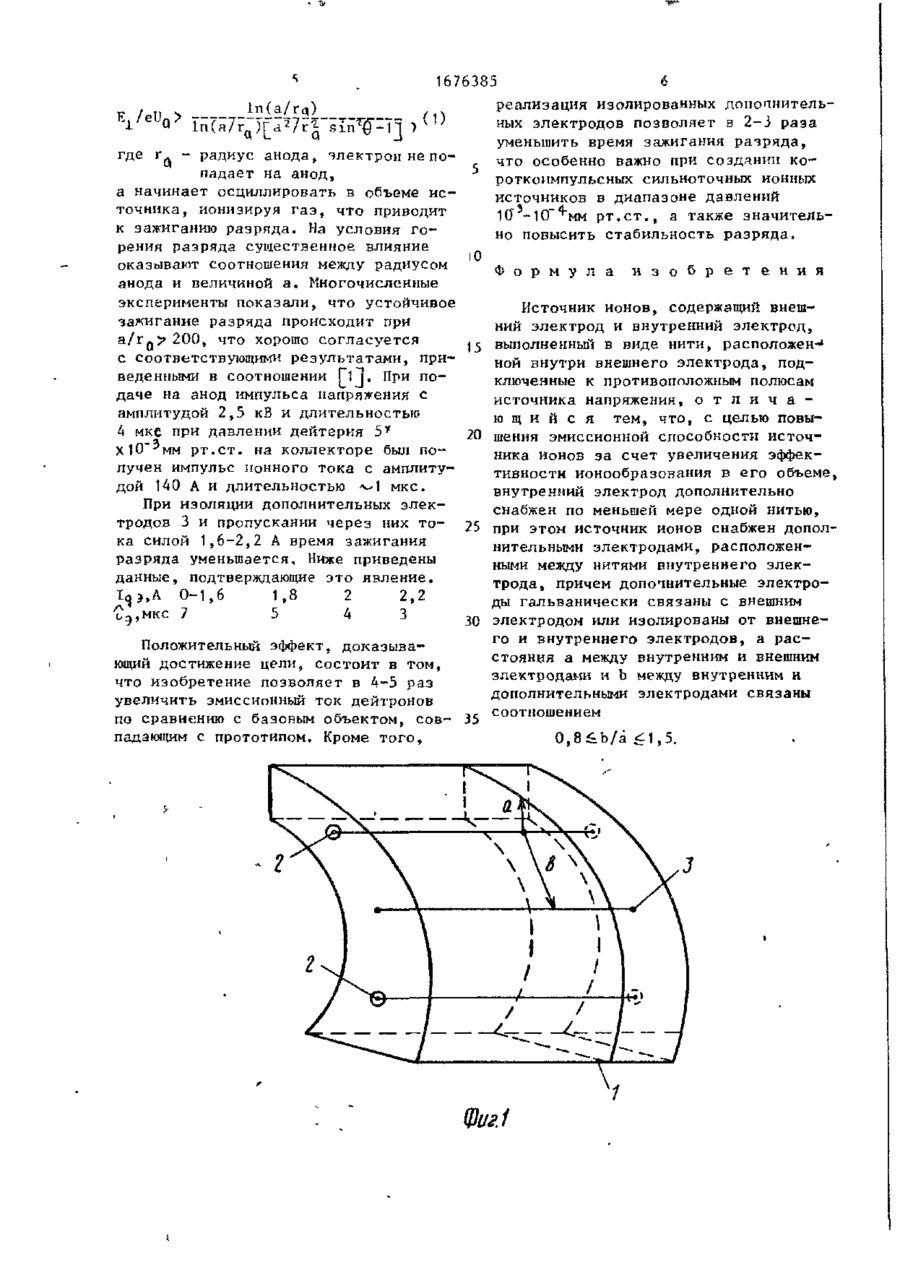

Источник ионов, содержащий внешний электрод и внутренний электрод, выполненный в виде нити, расположенной внутри внешнего электрода, подключенные к противоположным полюсам источника напряжения, отличающийся тем, что, с целью повышения эмиссионной способности источника ионов за счет увеличения эффективности новообразования в его объеме, внутренний электрод дополнительно снабжен по меньшей мере одной нитью, при этом источник ионов снабжен дополнительными электродами, расположенными между нитями внутреннего электрода, причем дополнительные электроды гальванически связаны с внешним электродом или изолированы от внешнего и внутреннего электродов, а расстояния а между внутренним и внешним электродами и b между внутренним и дополнительными электродами связаны соотношением
Текст

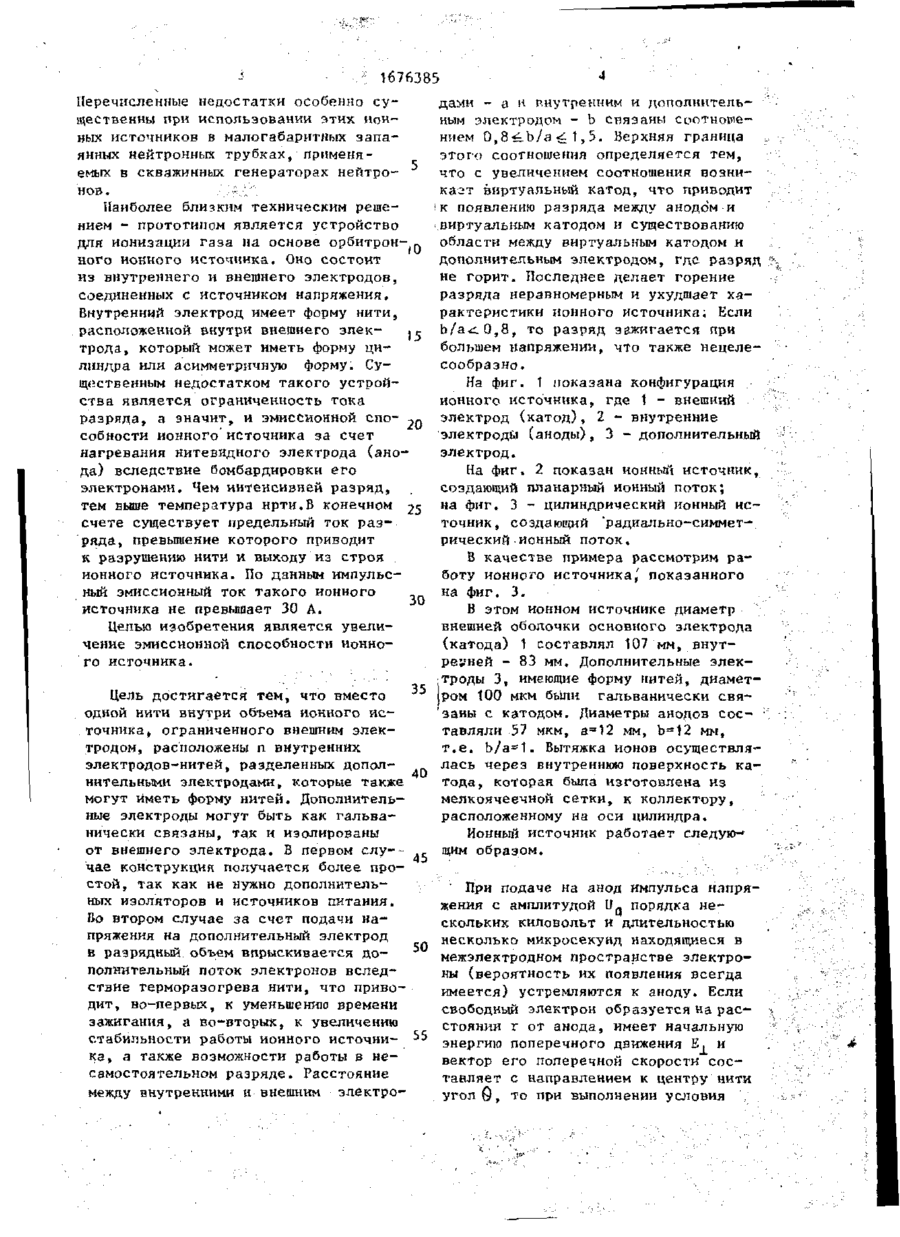

Изобретение относится к ускорительной технике, в частности к ионным источникам. Целью изобретения является увеличение эмиссионной способности ионного источника. Внутри объема ионного источника, ограничен-' ного внешним электродом, испо'льзуется п > 2 внутренних электродов-нитей» причем в пространстве между внутренними и внешним электродами расположены дополнительные электродыt которые могут быть как гальванически свя заны, так и изолированы от внешнего электрода. Расстояния между ьнутренними и внешними электродами а и внутренними и дополнитетьними электродами b связаны соотношением 0,8^ b/a ^ 1,5. При подлче на анод импульса напряжения U^ порядка нескольких киловольт и длительностью несколько микросекунд находящиеся в межэлектродном пространстве электроны устремляются к аноду. Если свободный электрон образуется на расстоянии г от анода, имеет начальную энергию поперечного движения Е. и вектор его поперечной скорости составляет с направлением к центру нити угол У , то при выполнении условия Е. . где г- попадает ровать в газ, что да между 1п(а/га) радиус анода, электрон не на анод, а начинает осциллиобъеме источника, ионизуя приводит к зажиганию разряанодом и катодом, і ил. Gi 00 00 ел Иэобретение относится к ускорительной технике, в частности к ион ным источникам. Для ионизации газа при давлениях Р
ДивитисяДодаткова інформація
Назва патенту англійськоюIon source
Автори англійськоюHulko Viacheslav Mykhailovych, Kolomiiets Mykola Fedorovych, Mykhailenko Borys Volodymyrovych, Shykanov Oleksandr Yevhenovych, Yakovlev Kostiantyn Ihorovych
Назва патенту російськоюИсточник ионов
Автори російськоюГулько Вячеслав Михайлович, Коломеец Николай Федорович, Михайленко Борис Владимирович, Шиканов Александр Евгеньевич, Яковлевич Константин Игорьевич
МПК / Мітки
МПК: H01J 33/00
Код посилання
