Хлібниця

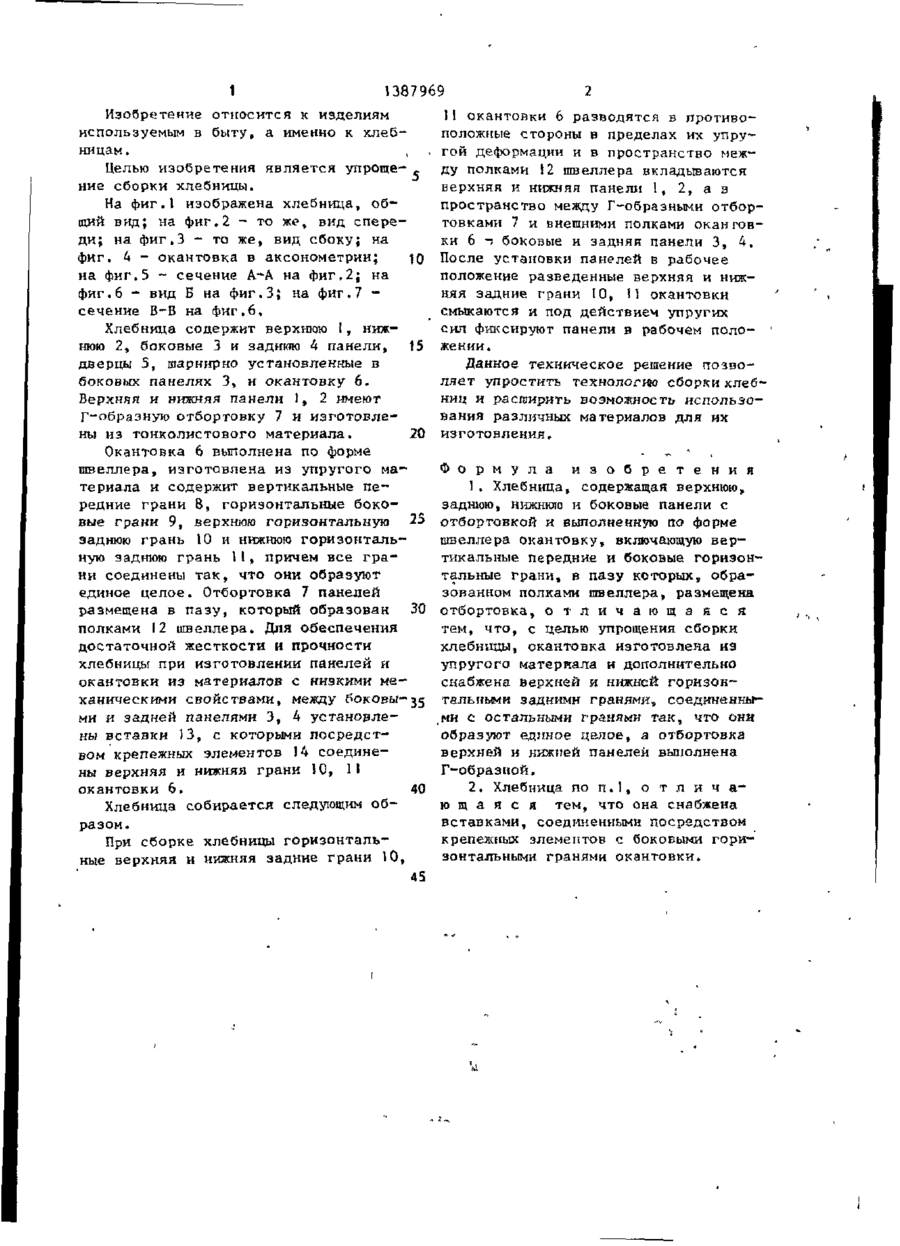

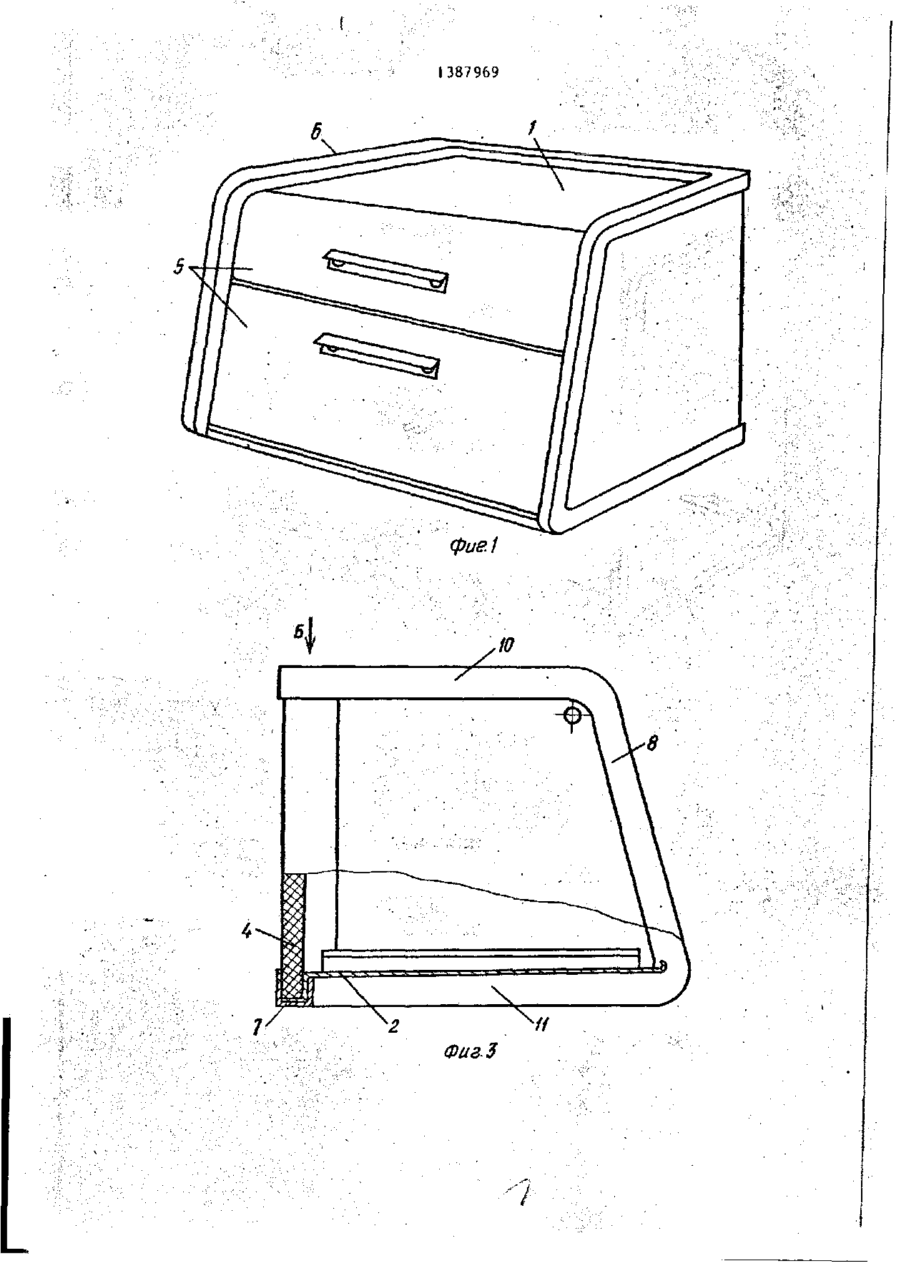

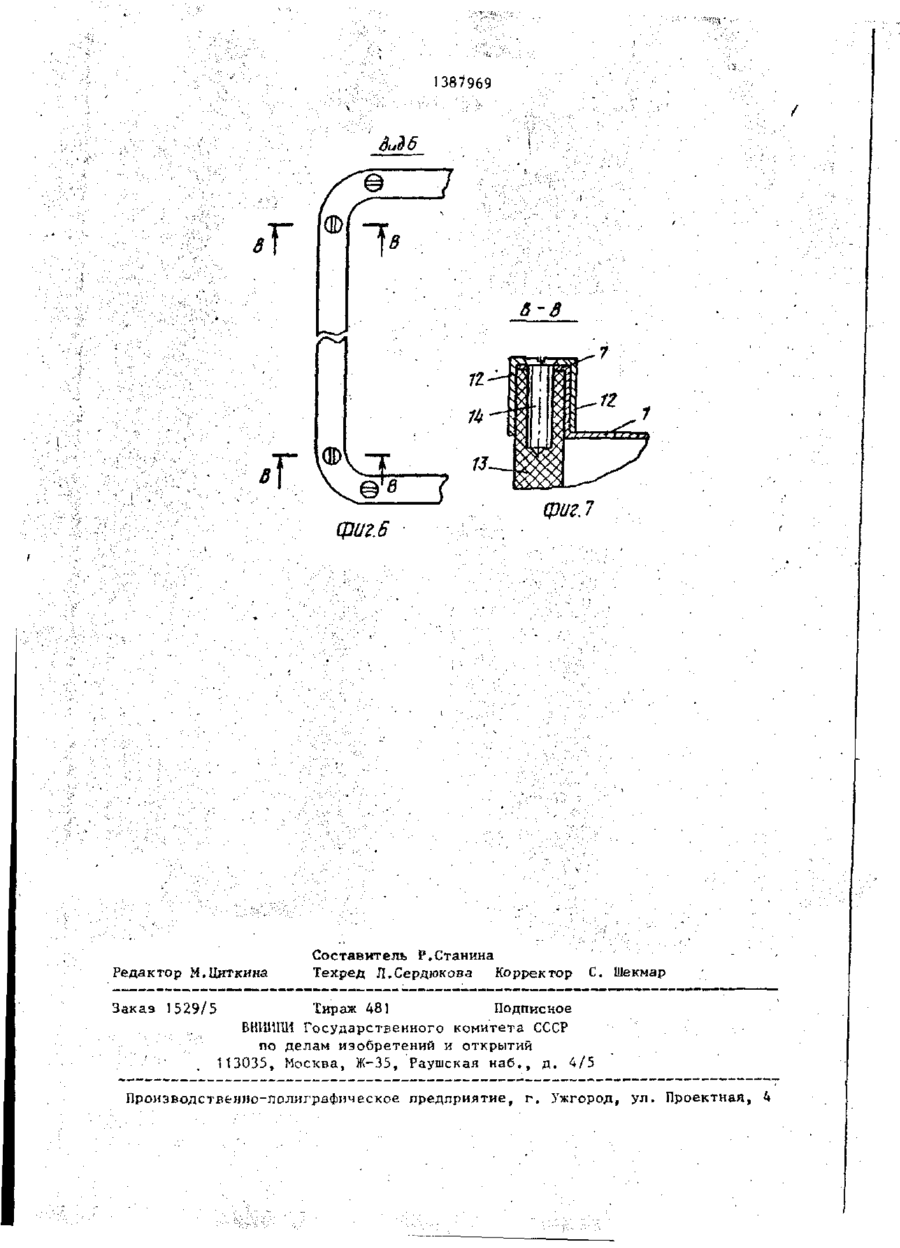

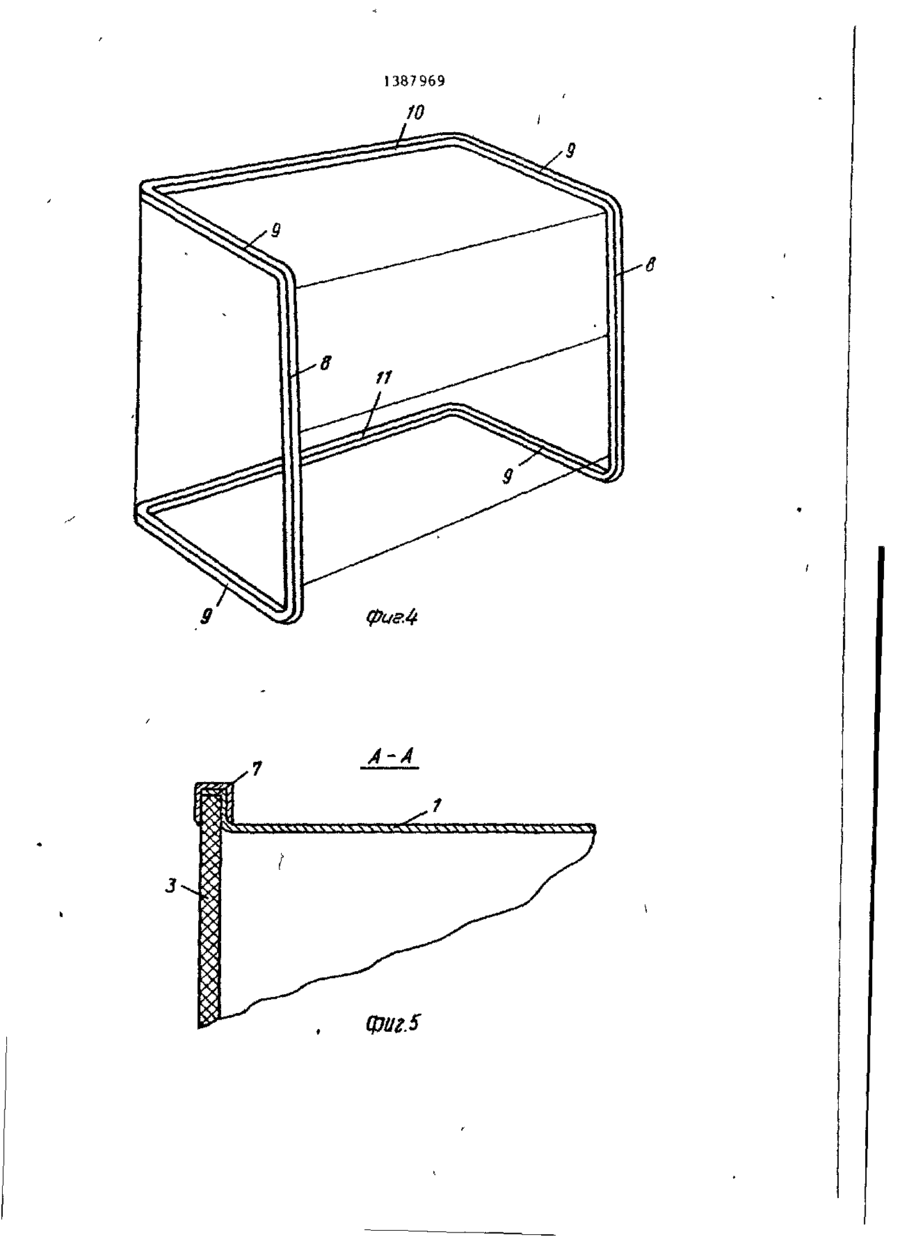

Изобретение относится к изделиям, используемым в быту, а именно к \ хлебницам. Целью изобретения я в л я е т ся упрощение сборки хлебницы. При сборке хлебницы горизонтальные верхняя и нижняя задние грани окантовки 6 разводятся в противоположные стороны в пределах их упругой деформации и в пространство между полками 12 швеллера вкладываются верхняя и нижняя панели 1, 2, а в пространство между Г-образной отбортовкой 7 и внешними полками окантовки Ь - боковые и задние панели. 1 з . п . ф-лы, 7 ил. і ч to с 00 00 со СО •в Фиг.г 1 П87969 Изобретение относится к изделиям используемым в быту, а именно к хлебницам . t Целью изобретения является упроще- . ние сборки хлебницы. На фиг.1 изображена хлебница, общий вид; на фиг.2 - то же, вид спереди; на фиг.3 - то же, вид сбоку; на фиг. 4 - окантовка в аксонометрии; \Q на фиг.5 - сечение А-А на фиг,2; на фиг.6 - вид Б на фиг.З; на фиг.7 сечение В-В на фиг.6, Хлебница содержит верхнюю 1, нижнюю 2, боковые 3 и заднюю 4 панели, 15 дверцы 5, шарннрно установленные в боковых панелях 3, и окантовку 6. Верхняя и нижняя панели 1, 2 имеют Г-образную отбортовку 7 и изготовлены из тонколистового материала. 20 Окантовка 6 выполнена по форме швеллера, изготовлена из упругого материала и содержит вертикальные передние грани 8, горизонтальные боковые грани 9, верхнюю горизонтальную 25 заднюю грань 10 и нижнюю горизонтальную заднюю грань 11» причем все грани соединены так, что они образуют единое целое. Отбортовка 7 панелей размещена в пазу, который образован 30 полками 12 швеллера. Для обеспечения достаточной жесткости и прочности хлебницы при изготовлении панелей и окантовки из материалов с низкими механическими свойствами, между боковы-35 ми и задней панелями 3, А устанозлены вставки 13, с которыми посредством крепежных элементов 14 соединены верхняя и нижняя грани 10, 11 окантовки 6. 40 Хлебница собирается следующим образом. При сборке хлебницы горизонтальные верхняя и нижняя задние грани 10, 45 11 окантовки 6 разводятся в противоположные стороны в пределах их упругой деформации и в пространство между полками 12 швеллера вкладываются верхняя и нижняя панели 1, 2f аз пространство между Г-образными отбортовками 7 и внешними полками окантовки 6 -; боковые и задняя панели 3, 4. После установки панелей в рабочее положение разведенные верхняя и нижняя задние грани 10, 11 окантовки смыкаются и под действием упругих сил фиксируют панели в рабочем положении. Данное техническое решение позволяет упростить технологию сборки клебш-щ и расширить возможность использования различных материалов для их изготовления. Ф о р м у л а и з о б р е т е н и я 1. Хлебница, содержащая верхнюю, заднюю, нижнюю и боковые панели с отбортовкой и выполненную по форме швеллера окантовку, включающую в е р тикальные передние и боковые горизонтальные грани, в пазу которых, образованном полками швеллера» размещена отбортовка, о т л и ч а ю щ а я с я тем, что, с целью упрощения сборки хлебницы, окантовка изготовлена из упругого материала и дополнительно снабжена верхней и нижней горизонтальными задними гранями, соединенными с остальными гранями так, что они образуют единое целое, а отбортовка верхней и нижней панелей выполнена Г-образной. 2. Хлебница п о п . 1 , о т л и ч а ю щ а я с я тем, что она снабжена вставками, соединенными посредством крепежных элементов с боковыми горизонтальными гранями окантовки. 1387969 фиеі Фиг. 3 • ^ \ Л-Л фиг.5 387969 В г 7 Ф 8 5-8 д г Ф фиіб Редактор М.Циткина Заказ 1529/5 фиг. 7 Составитель Р.Станина Техред Л.Сердюкова Корректор С. Шекмар Тираж 481 Подписное БНІІШІИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-полиграфическое предприятие, г . З'жгород, ул. Проектная, 4
