Пристрій для подрібнення
Номер патенту: 23859
Опубліковано: 31.08.1998
Формула / Реферат
1. Устройство для измельчения, включающее смонтированный в корпусе ротор с подвижными ножами и закрепленные на корпусе неподвижные ножи, разгрузочную решетку, загрузочный бункер, клиновидную вставку на передней стенке бункера, обращенную острием вверх, отличающееся тем, что нижняя грань клиновидной вставки бункера выполнена выпуклой в сечениях, параллельных оси ротора, с выпуклостью, обращенной в сторону ротора.
2. Устройство для измельчения по п. 1, отличающееся тем, что выпуклая нижняя грань клиновидной вставки бункера выполнена в виде сочетания площадок, параллельных оси ротора, и площадок, наклонных относительно указанной оси.
Текст

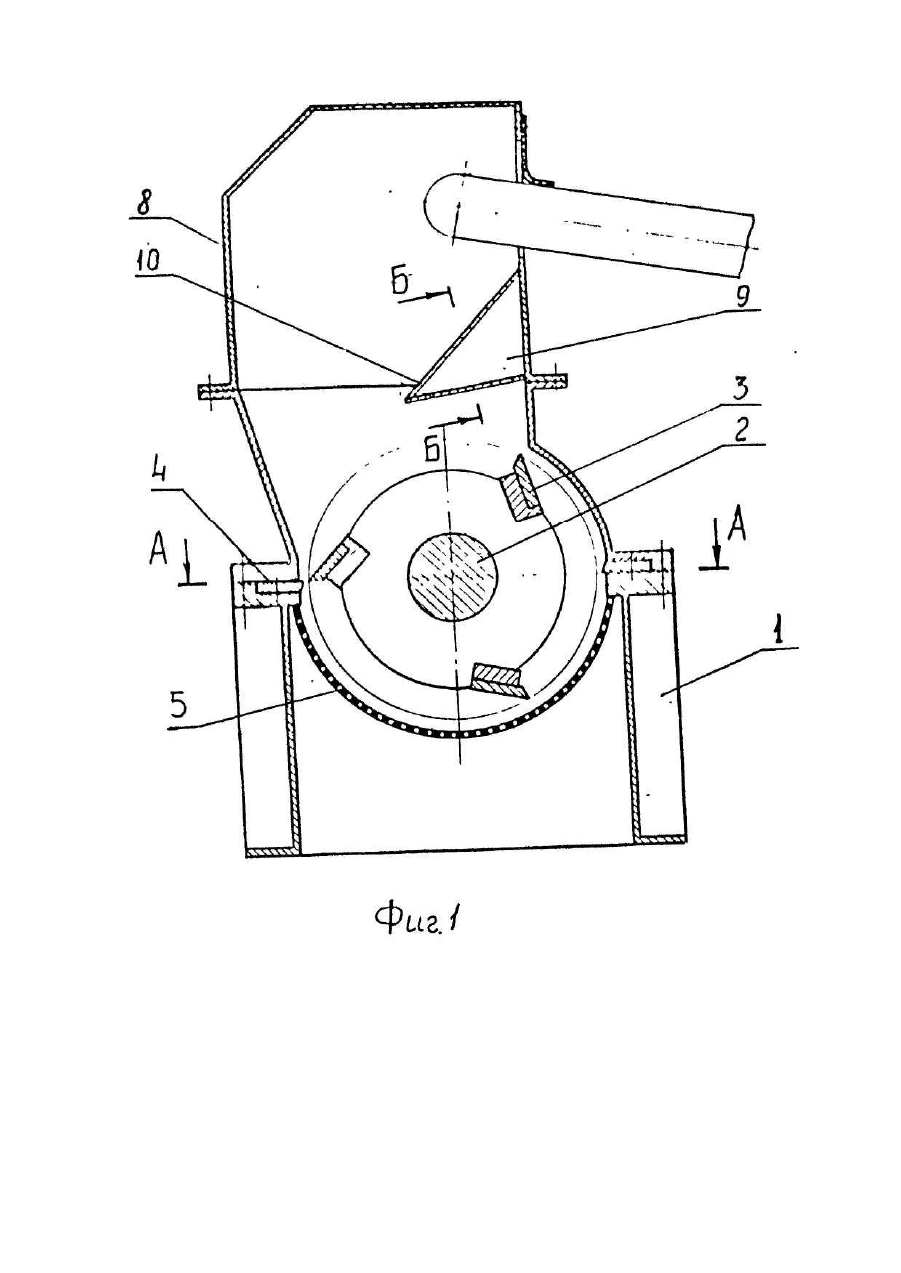

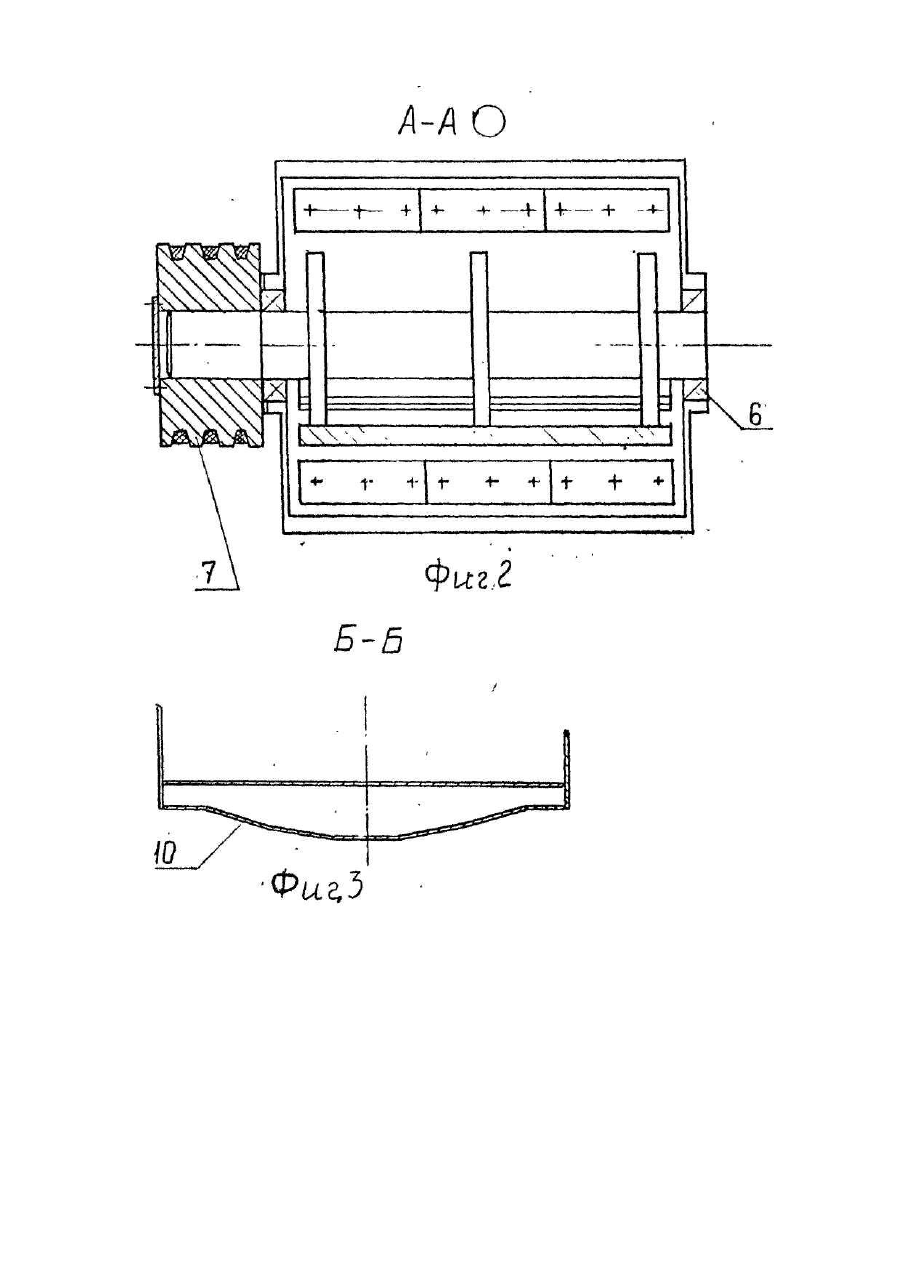

Изобретение относится к устройствам для измельчения материалов, особенно упругих, и может быть использовано в химической промышленности и для переработки вторичных материалов. Известны устройства для измельчения, включающие ротор с ножами, корпус с ножами, разгрузочную решетку, загрузочный бункер [например, авт. св. СССР №1214202, 11260020, №1609488] Недостатком указанных дробильных устройств является то, что загрузочный бункер не обеспечивает подачи дробимых материалов непосредственно в рабочую зону устройства (к первым ножам корпуса). Наиболее близкой по технической сущности к предлагаемому устройству является однородная ножевая дробилка СМД-149. [В.В. Клушанцев. Дробилки. Конструкции, расчет, особенности эксплуатации. - М., Машиностроение, 1990, с. 278-283], включающая ротор с ножами, разъемный корпус с ножами, разгрузочную решетку (сито), загрузочный бункер (приемную коробку). На передней стенке загрузочного бункера установлена клиновидная вставка, обращенная острием вверх, причем передняя стенка бункера служит одной из граней клина. Верхняя грань указанной вставки обеспечивает подачу дробимого материала в зону резания. Нижняя грань вставки служит экраном, отражающим выбрасываемый ножами дробимый материал обратно на ротор. Недостаток описываемой конструкции заключается в следующем. Подаваемый в дробилку конвейером (или иным способом) материал попадает только на среднюю часть ротора, что связано с тем, что ширина ленты подающего конвейера всегда значительно уже длины ротора, так как производительность конвейера с узкой лентой значительно больше производительности дробилки. Так как дробимый материал подается только на часть ротора, производительность дробилки падает, ножи изнашиваются неравномерно. В основу изобретения поставлена задача повышения производительности дробилки. Поставленная задача решается следующим образом. В известном устройстве для измельчения, включающем смонтированный в корпусе ротор с подвижными ножами и закрепленные на корпусе неподвижные ножи, разгрузочную решетку, загрузочный бункер с клиновидной вставкой на передней стенке, обращенной острием вверх, нижняя грань клиновидной вставки бункера выполнена выпуклой в сечениях, параллельных оси ротора, с выпуклостью, обращенной в сторону бункера. При этом выпуклая нижняя грань клиновидной вставки бункера выполнена в виде сочетания площадок, параллельных оси ротора, и площадок, наклоненных относительно указанной оси. При работе устройства выбрасываемый ножами ротора в его верхней части материал ударяется о нижнюю выпуклую часть клиновидной вставки и распределяется по всей длине ротора. За счет распределения дробимого материала по всей длине ротора и достигается повышение производительности. Наличие на нижней отражающей поверхности клиновидной вставки площадок, параллельных оси ротора, останавливает перемещение перерабатываемого материала вдоль оси ротора, например, по концам ротора. На фиг. 1 представлен разрез предлагаемого устройства в плоскости, перпендикулярной оси ротора; на фиг. 2 - разрез предлагаемого устройства в горизонтальной плоскости, по оси ротора; на фиг. 3 - разрез по нижней грани клиновидной вставки. Предлагаемое устройство состоит из корпуса 1, ротора 2 с ножами 3, неподвижных закрепленных на корпусе ножей 4, разгрузочной решетки 5, опор ротора 7, загрузочного бункера 8 с клиновидной вставкой 9, нижняя грань которой 10 имеет выпуклую форму. Устройство работает следующим образом. Поступающий, например, по конвейеру перерабатываемый материал по верхней грани клиновидной вставки 10 подается в первую зону резания между ножами 3 и 4, затем поступает на разгрузочную решетку 5. Фракции материала меньшие, чем отверстия решетки, проваливаются в отверстия. Остальной материал ножами 3 выносится во вторую зону резания и далее под нижнюю грань 10 клиновидной вставки 9, где сбрасывается с ножей центробежными силами на грань 10. Так как грань 10 выпуклая, с выпуклостью, обращенной к ротору (вниз), материал, отразившийся от нее, несколько перемещается вдоль оси ротора от центра к краям и вновь поступает в первую зону резания. До полного измельчения и возможности прохода через отверстия разгрузочной решетки 5 материал многократно проделывает указанный цикл.
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for crushing
Автори англійськоюKats Oleksandr Shlemovych, Lohunov Mekhti Feofanovych
Назва патенту російськоюУстройство для измельчения
Автори російськоюКац Александр Шлемович, Логунов Мехти Феофанович
МПК / Мітки
МПК: B02C 18/06
Мітки: пристрій, подрібнення
