Грунтообробне знаряддя із змінною шириною захоплення

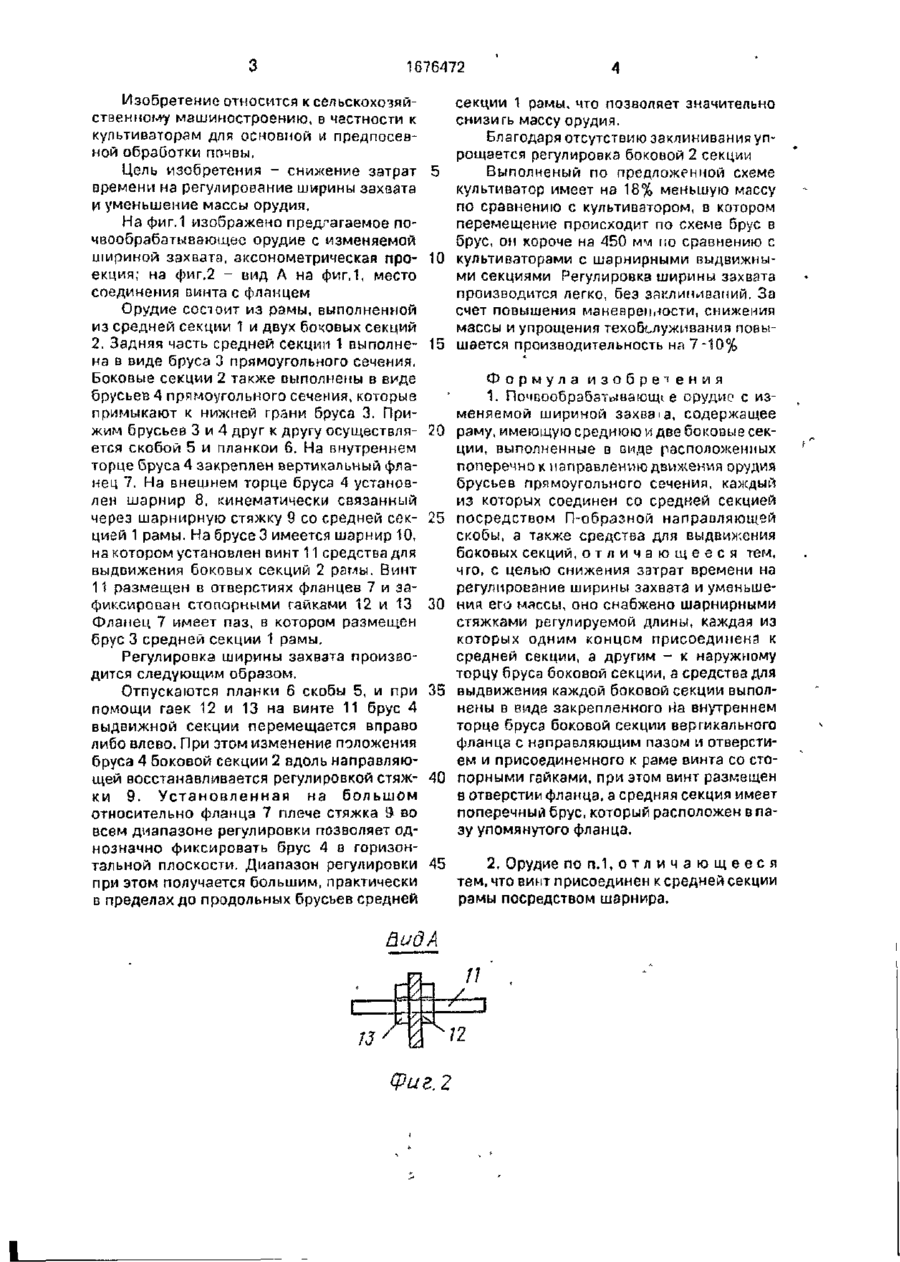

Изобретение относится к сельскохозяйственному машиностроению, в частности к культиваторам для основной и предпосевной обработки почвы. Цель изобретения снижение затрат времени на регулирование ширины захвата и уменьшение его массы. Орудие снабжено шарнирными стяжками 9 регулируемой длины. Один конец стяжки 9 присоединен к средней секции 1, другой - к наружному торцу бруса 4 боковой 2 секции. Средство для выдвижения каждой боковой секции 2 выполнено в виде закрепленного на внутреннем торце бруса 4 боковой 2 секции вертикального фланца 7 с направляющим пазом и отверстием и присоединенного к раме винта 11 со стопорными гайками 12. При размещении винта 11 в отверстии фланца 7 средняя секция 1 имеет поперечный брус 4, который расположен в пазу фланца 7 Винт 11 присоединен к средней секции 2 рамы посредством шарнира 10. При регулировке ширины захвата отпускаются гайки 12,13. Винтом 11 брус4 перемещается вправо или влево. Стяжкой 9 фиксируется новое положение бруса 4, чем обеспечивается его жесткость. Диапазон регулировки получается большим, что позволяет значительно снизить массу орудия. 1 з.п.ф-лы, 2 ил. ел ллеят чзсзв si N| 3 Фиг 1 1676472 Изобретение относится к сельскохозяйственному машиностроению, в частности к культиваторам для основной и предпосевной обработки почвы. Цель изобретения - снижение затрат времени на регулирование ширины захвата и уменьшение массы орудия, На фиг.1 изображено предлагаемое почвообрабатывающее орудие с изменяемой шириной захвата, аксонометрическая проекция; на фиг.2 - вид А на фиг.1, место соединения винта с фланцем Орудие состоит из рамы, выполненной из средней секции 1 и двух боковых секций 2. Задняя часть средней секции 1 выполнена в виде бруса 3 прямоугольного сечения. Боковые секции 2 также выполнены в виде брусьев 4 прямоугольного сечения, которые примыкают к нижней грани бруса 3. Прижим брусьев 3 и 4 друг к другу осуществляется скобой 5 и планкой 6. На внутреннем торце бруса 4 закреплен вертикальный фланец 7. На внешнем торце бруса 4 установлен шарнир 8, кинематически связанный через шарнирную стяжку 9 со средней секцмей 1 рамы. На брусеЗ имеется шарнир 10, на котором установлен винт 11 средства для выдвижения боковых секций 2 рамы. Винт 11 размещен в отверстиях фланцев 7 и зафиксирован стопорными гайками 12 и 13 Фланец 7 имеет паз, в котором размещен брус 3 средней секции 1 рамы. Регулировка ширины захвата производится следующим образом. Отпускаются планки 6 скобы 5, и при помощи гаек 12 и 13 на винте 11 брус 4 выдвижной секции перемещается вправо либо влево. При зтом изменение положения бруса 4 боковой секции 2 вдоль направляющей восстанавливается регулировкой стяж ки 9. Установленная на большом относительно фланца 7 плече стяжка & во всем диапазоне регулировки позволяет однозначно фиксировать брус 4 в горизонтальной плоскости. Диапазон регулировки при этом получается большим, практически в пределах до продольных брусьев средней секции 1 рамы, что позволяет значительно снизить массу орудия. Благодаря отсутствию заклинивания упрощается регулировка боковой 2 секции 5 Выполиеный по предложенной схеме культиватор имеет на 18% меньшую массу по сравнению с культиватором, в котором перемещение происходит по схеме брус в брус, он короче на 450 мм по сравнению с 10 культиваторами с шарнирными выдвижными секциями Регулировка ширины захвата производится легко, без заклиниваний. За счет повышения маневренности, снижения массы и упрощения техобслуживания ловы15 шается производительность на 7-10% 29 25 30 35 40 45 Формула изобретения 1. Почвообрабатывающее орудие с изменяемой шириной захвата, содержащее раму, имеющую среднюю и две боковые секции, выполненные в виде расположенных поперечно к направлению движения орудия брусьев прямоугольного сечения, каждый из которых соединен со средней секцией посредством П-образной направляющей скобы, а также средства для выдвижения боковых секций, о т л и ч а ю щ е е с я тем, чго, с целью снижения затрат времени на регулирование ширины захвата и уменьшения его массы, оно снабжено шарнирными стяжками регулируемой длины, каждая из которых одним концом присоединена к средней секции, а другим - к наружному торцу бруса боковой секции, а средства для выдвижения каждой боковой секции выполнены в виде закрепленного йа внутреннем торце бруса боковой секции вертикального фланца с направляющим пазом и отверстием и присоединенного к раме винта со стопорными гайками, при этом винт размещен в отверстии фланца, а средняя секция имеет поперечный брус, который расположен в пазу упомянутого фланца. 2. Орудие по п. 1 , о т л и ч а ю щ е е с я тем, что винт присоединен к средней секции рамы посредством шарнира. Вид А 13 Фи г. 2 1676472 Составитель М. Гапон Техред М.Моргентал Корректор С. Черни L Заказ 3054 Тираж V/ Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Редактор Н.Швыдкая Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 ' • ' • ' . . ^ ; * .
