Піротехнічний пристрій

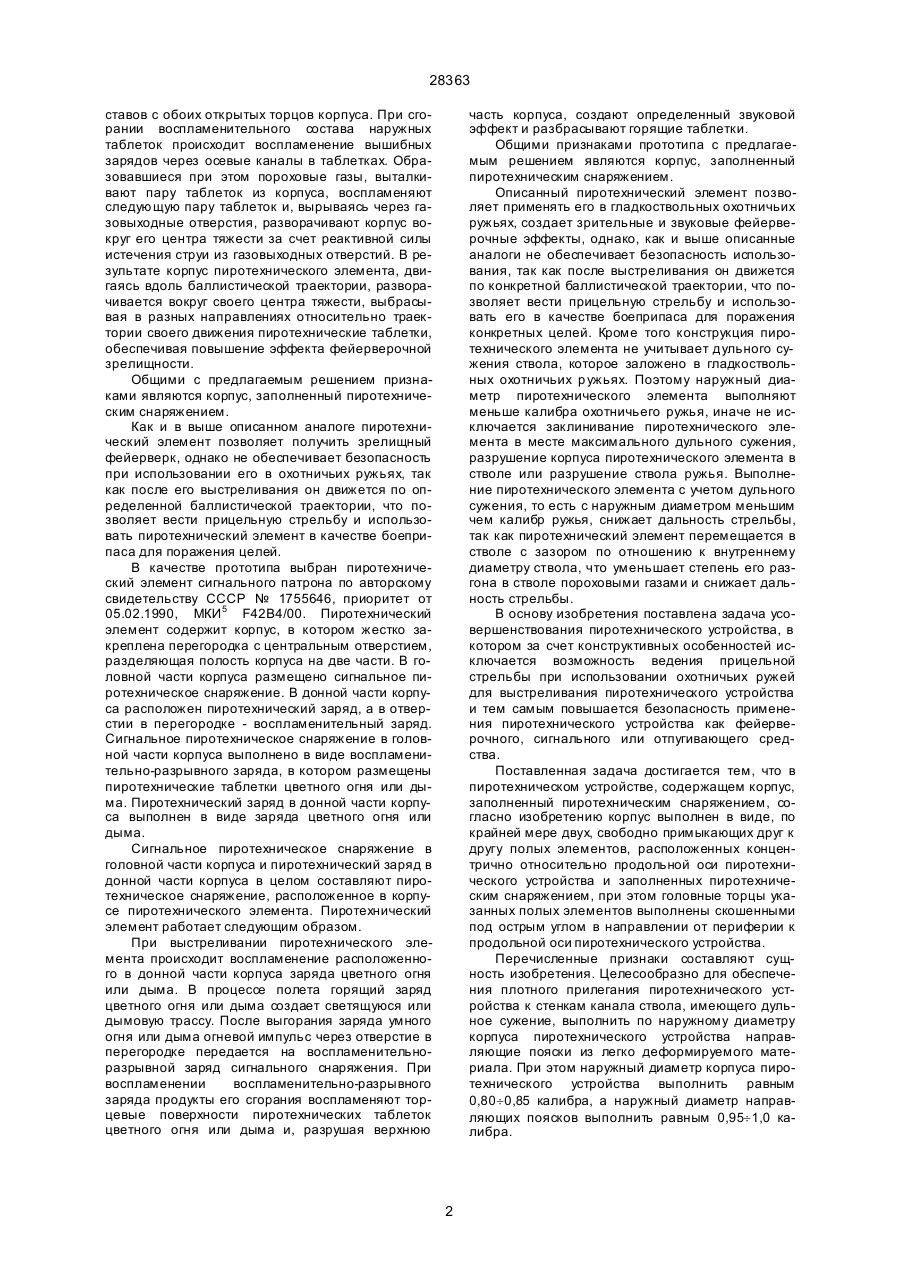

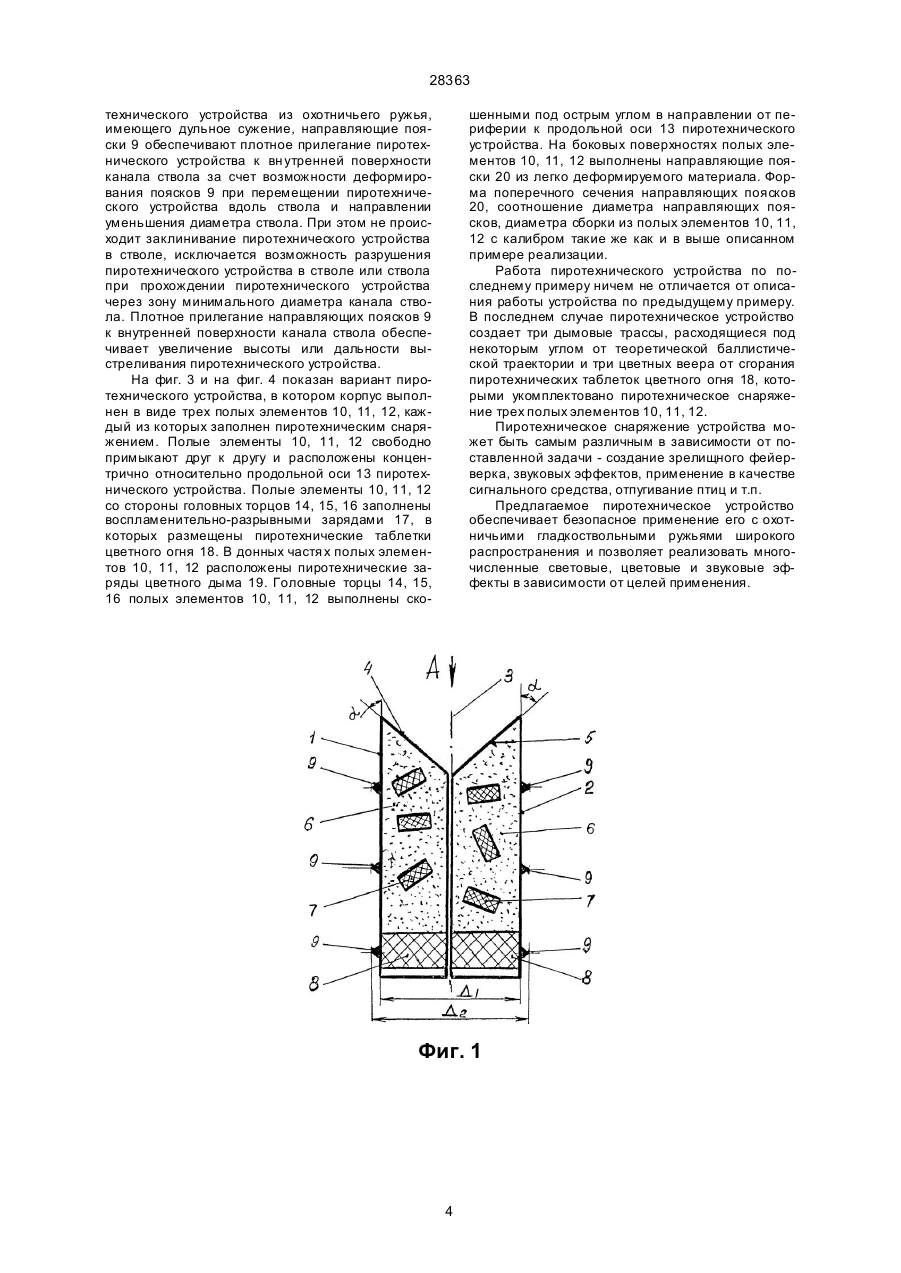

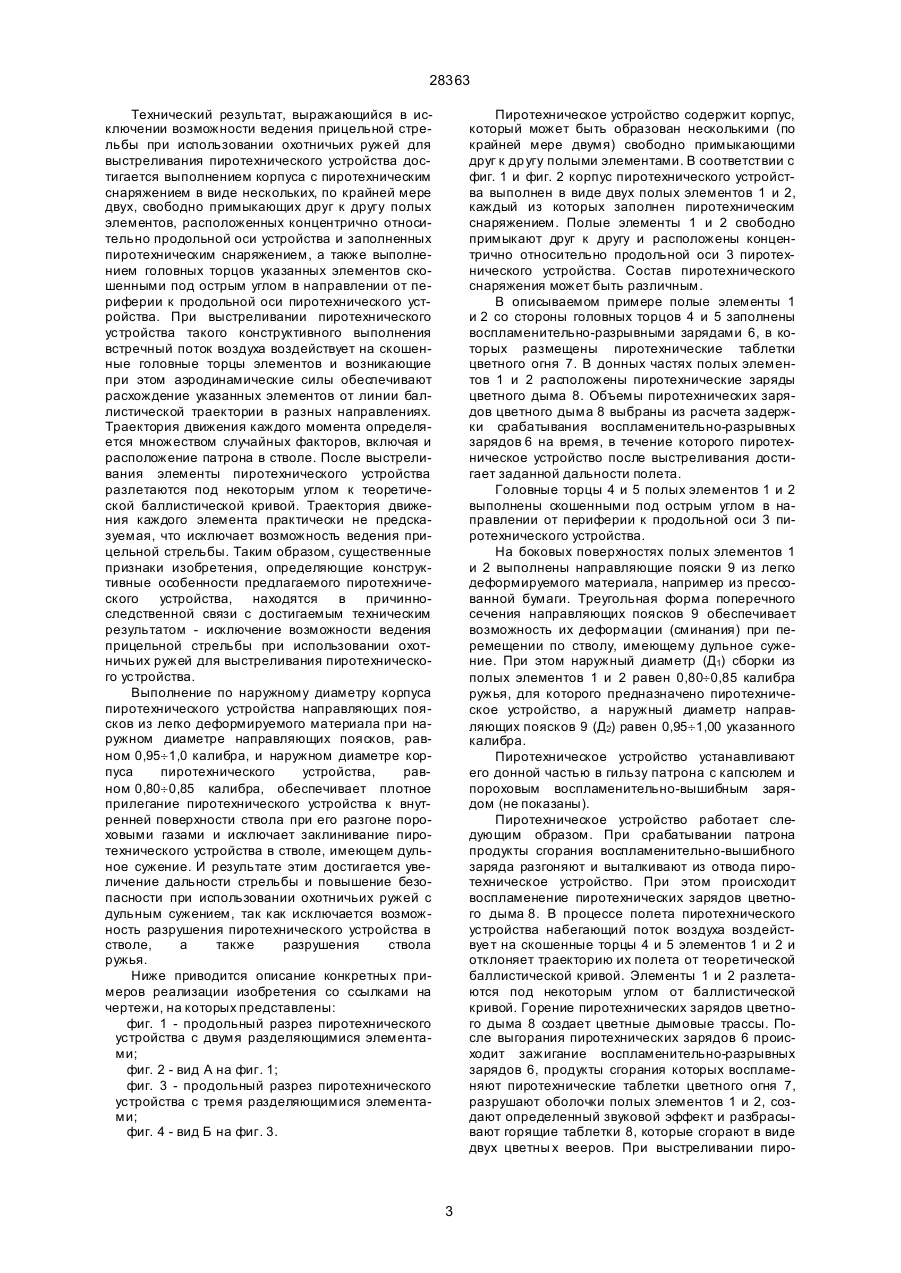

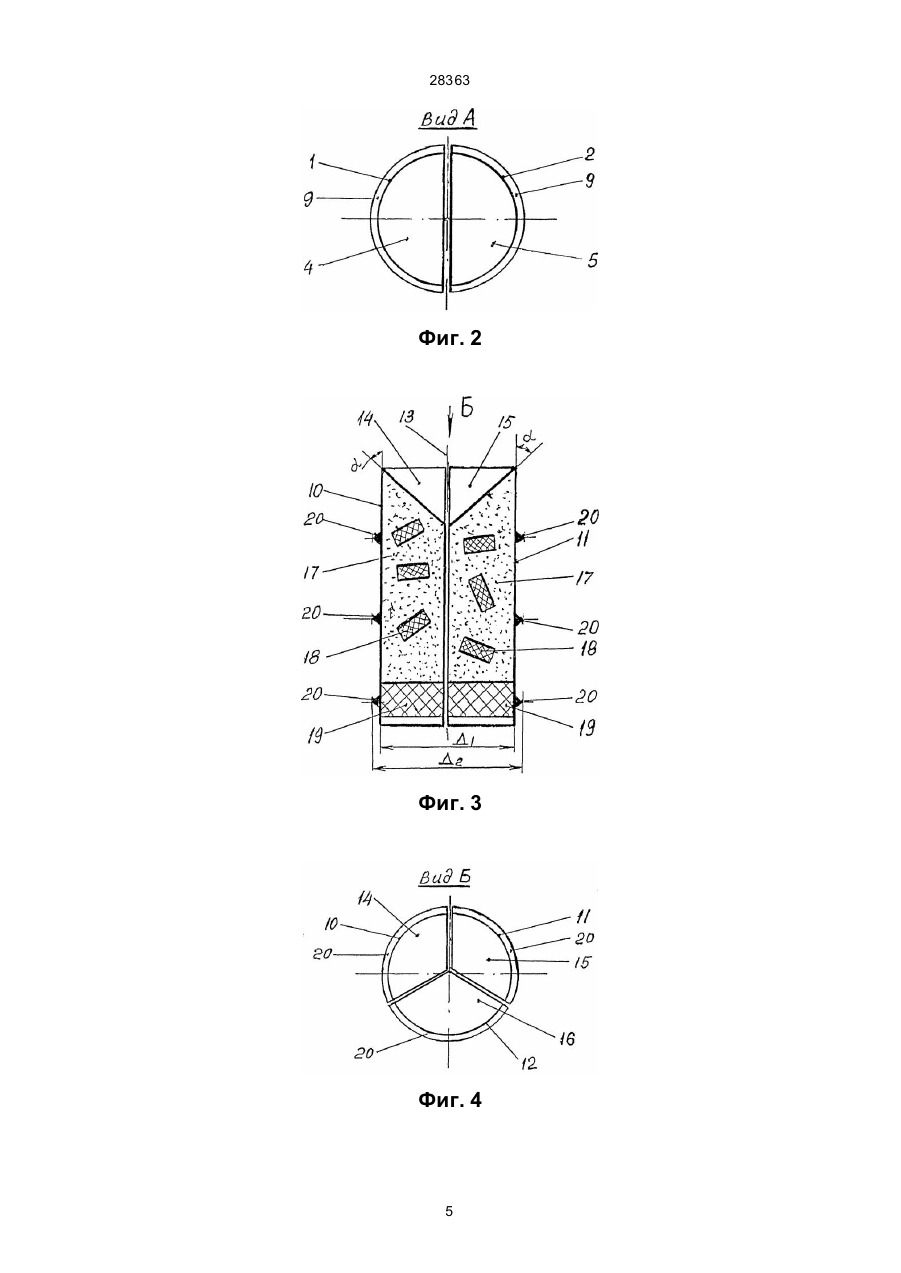

1. Пиротехническое устройство, содержащее корпус заполненный пиротехническим снаряжением, отличающееся тем, что корпус выполнен в виде, по крайней мере, двух свободно примыкающи х друг к другу полых элементов, расположенных концентрично относительно продольной оси 28363 ставов с обоих открытых торцов корпуса. При сгорании воспламенительного состава наружных таблеток происходит воспламенение вышибных зарядов через осевые каналы в таблетках. Образовавшиеся при этом пороховые газы, выталкивают пару таблеток из корпуса, воспламеняют следующую пару таблеток и, вырываясь через газовыходные отверстия, разворачивают корпус вокруг его центра тяжести за счет реактивной силы истечения струи из газовыходных отверстий. В результате корпус пиротехнического элемента, двигаясь вдоль баллистической траектории, разворачивается вокруг своего центра тяжести, выбрасывая в разных направлениях относительно траектории своего движения пиротехнические таблетки, обеспечивая повышение эффекта фейерверочной зрелищности. Общими с предлагаемым решением признаками являются корпус, заполненный пиротехническим снаряжением. Как и в выше описанном аналоге пиротехнический элемент позволяет получить зрелищный фейерверк, однако не обеспечивает безопасность при использовании его в охотничьих ружьях, так как после его выстреливания он движется по определенной баллистической траектории, что позволяет вести прицельную стрельбу и использовать пиротехнический элемент в качестве боеприпаса для поражения целей. В качестве прототипа выбран пиротехнический элемент сигнального патрона по авторскому свидетельству СССР № 1755646, приоритет от 05.02.1990, МКИ 5 F42В4/00. Пиротехнический элемент содержит корпус, в котором жестко закреплена перегородка с центральным отверстием, разделяющая полость корпуса на две части. В головной части корпуса размещено сигнальное пиротехническое снаряжение. В донной части корпуса расположен пиротехнический заряд, а в отверстии в перегородке - воспламенительный заряд. Сигнальное пиротехническое снаряжение в головной части корпуса выполнено в виде воспламенительно-разрывного заряда, в котором размещены пиротехнические таблетки цветного огня или дыма. Пиротехнический заряд в донной части корпуса выполнен в виде заряда цветного огня или дыма. Сигнальное пиротехническое снаряжение в головной части корпуса и пиротехнический заряд в донной части корпуса в целом составляют пиротехническое снаряжение, расположенное в корпусе пиротехнического элемента. Пиротехнический элемент работает следующим образом. При выстреливании пиротехнического элемента происходит воспламенение расположенного в донной части корпуса заряда цветного огня или дыма. В процессе полета горящий заряд цветного огня или дыма создает светящуюся или дымовую трассу. После выгорания заряда умного огня или дыма огневой импульс через отверстие в перегородке передается на воспламенительноразрывной заряд сигнального снаряжения. При воспламенении воспламенительно-разрывного заряда продукты его сгорания воспламеняют торцевые поверхности пиротехнических таблеток цветного огня или дыма и, разрушая верхнюю часть корпуса, создают определенный звуковой эффект и разбрасывают горящие таблетки. Общими признаками прототипа с предлагаемым решением являются корпус, заполненный пиротехническим снаряжением. Описанный пиротехнический элемент позволяет применять его в гладкоствольных охотничьих ружьях, создает зрительные и звуковые фейерверочные эффекты, однако, как и выше описанные аналоги не обеспечивает безопасность использования, так как после выстреливания он движется по конкретной баллистической траектории, что позволяет вести прицельную стрельбу и использовать его в качестве боеприпаса для поражения конкретных целей. Кроме того конструкция пиротехнического элемента не учитывает дульного сужения ствола, которое заложено в гладкоствольных охотничьих р ужьях. Поэтому наружный диаметр пиротехнического элемента выполняют меньше калибра охотничьего ружья, иначе не исключается заклинивание пиротехнического элемента в месте максимального дульного сужения, разрушение корпуса пиротехнического элемента в стволе или разрушение ствола ружья. Выполнение пиротехнического элемента с учетом дульного сужения, то есть с наружным диаметром меньшим чем калибр ружья, снижает дальность стрельбы, так как пиротехнический элемент перемещается в стволе с зазором по отношению к внутреннему диаметру ствола, что уменьшает степень его разгона в стволе пороховыми газами и снижает дальность стрельбы. В основу изобретения поставлена задача усовершенствования пиротехнического устройства, в котором за счет конструктивных особенностей исключается возможность ведения прицельной стрельбы при использовании охотничьих ружей для выстреливания пиротехнического устройства и тем самым повышается безопасность применения пиротехнического устройства как фейерверочного, сигнального или отпугивающего средства. Поставленная задача достигается тем, что в пиротехническом устройстве, содержащем корпус, заполненный пиротехническим снаряжением, согласно изобретению корпус выполнен в виде, по крайней мере двух, свободно примыкающих друг к другу полых элементов, расположенных концентрично относительно продольной оси пиротехнического устройства и заполненных пиротехническим снаряжением, при этом головные торцы указанных полых элементов выполнены скошенными под острым углом в направлении от периферии к продольной оси пиротехнического устройства. Перечисленные признаки составляют сущность изобретения. Целесообразно для обеспечения плотного прилегания пиротехнического устройства к стенкам канала ствола, имеющего дульное сужение, выполнить по наружному диаметру корпуса пиротехнического устройства направляющие пояски из легко деформируемого материала. При этом наружный диаметр корпуса пиротехнического устройства выполнить равным 0,80¸0,85 калибра, а наружный диаметр направляющих поясков выполнить равным 0,95¸1,0 калибра. 2 28363 Технический результат, выражающийся в исключении возможности ведения прицельной стрельбы при использовании охотничьих ружей для выстреливания пиротехнического устройства достигается выполнением корпуса с пиротехническим снаряжением в виде нескольких, по крайней мере двух, свободно примыкающих друг к другу полых элементов, расположенных концентрично относительно продольной оси устройства и заполненных пиротехническим снаряжением, а также выполнением головных торцов указанных элементов скошенными под острым углом в направлении от периферии к продольной оси пиротехнического устройства. При выстреливании пиротехнического устройства такого конструктивного выполнения встречный поток воздуха воздействует на скошенные головные торцы элементов и возникающие при этом аэродинамические силы обеспечивают расхождение указанных элементов от линии баллистической траектории в разных направлениях. Траектория движения каждого момента определяется множеством случайных факторов, включая и расположение патрона в стволе. После выстреливания элементы пиротехнического устройства разлетаются под некоторым углом к теоретической баллистической кривой. Траектория движения каждого элемента практически не предсказуемая, что исключает возможность ведения прицельной стрельбы. Таким образом, существенные признаки изобретения, определяющие конструктивные особенности предлагаемого пиротехнического устройства, находятся в причинноследственной связи с достигаемым техническим результатом - исключение возможности ведения прицельной стрельбы при использовании охотничьих ружей для выстреливания пиротехнического устройства. Выполнение по наружному диаметру корпуса пиротехнического устройства направляющих поясков из легко деформируемого материала при наружном диаметре направляющих поясков, равном 0,95¸1,0 калибра, и наружном диаметре корпуса пиротехнического устройства, равном 0,80¸0,85 калибра, обеспечивает плотное прилегание пиротехнического устройства к внутренней поверхности ствола при его разгоне пороховыми газами и исключает заклинивание пиротехнического устройства в стволе, имеющем дульное сужение. И результате этим достигается увеличение дальности стрельбы и повышение безопасности при использовании охотничьих ружей с дульным сужением, так как исключается возможность разрушения пиротехнического устройства в стволе, а также разрушения ствола ружья. Ниже приводится описание конкретных примеров реализации изобретения со ссылками на чертежи, на которых представлены: фиг. 1 - продольный разрез пиротехнического устройства с двумя разделяющимися элементами; фиг. 2 - вид А на фиг. 1; фиг. 3 - продольный разрез пиротехнического устройства с тремя разделяющимися элементами; фиг. 4 - вид Б на фиг. 3. Пиротехническое устройство содержит корпус, который может быть образован несколькими (по крайней мере двумя) свободно примыкающими друг к др угу полыми элементами. В соответствии с фиг. 1 ифиг. 2 корпус пиротехнического устройства выполнен в виде двух полых элементов 1 и 2, каждый из которых заполнен пиротехническим снаряжением. Полые элементы 1 и 2 свободно примыкают друг к другу и расположены концентрично относительно продольной оси 3 пиротехнического устройства. Состав пиротехнического снаряжения может быть различным. В описываемом примере полые элементы 1 и 2 со стороны головных торцов 4 и 5 заполнены воспламенительно-разрывными зарядами 6, в которых размещены пиротехнические таблетки цветного огня 7. В донных частях полых элементов 1 и 2 расположены пиротехнические заряды цветного дыма 8. Объемы пиротехнических зарядов цветного дыма 8 выбраны из расчета задержки срабатывания воспламенительно-разрывных зарядов 6 на время, в течение которого пиротехническое устройство после выстреливания достигает заданной дальности полета. Головные торцы 4 и 5 полых элементов 1 и 2 выполнены скошенными под острым углом в направлении от периферии к продольной оси 3 пиротехнического устройства. На боковых поверхностях полых элементов 1 и 2 выполнены направляющие пояски 9 из легко деформируемого материала, например из прессованной бумаги. Треугольная форма поперечного сечения направляющих поясков 9 обеспечивает возможность их деформации (сминания) при перемещении по стволу, имеющему дульное сужение. При этом наружный диаметр (Д1) сборки из полых элементов 1 и 2 равен 0,80¸0,85 калибра ружья, для которого предназначено пиротехническое устройство, а наружный диаметр направляющих поясков 9 (Д2) равен 0,95¸1,00 указанного калибра. Пиротехническое устройство устанавливают его донной частью в гильзу патрона с капсюлем и пороховым воспламенительно-вышибным зарядом (не показаны). Пиротехническое устройство работает следующим образом. При срабатывании патрона продукты сгорания воспламенительно-вышибного заряда разгоняют и выталкивают из отвода пиротехническое устройство. При этом происходит воспламенение пиротехнических зарядов цветного дыма 8. В процессе полета пиротехнического устройства набегающий поток воздуха воздействуе т на скошенные торцы 4 и 5 элементов 1 и 2 и отклоняет траекторию их полета от теоретической баллистической кривой. Элементы 1 и 2 разлетаются под некоторым углом от баллистической кривой. Горение пиротехнических зарядов цветного дыма 8 создает цветные дымовые трассы. После выгорания пиротехнических зарядов 6 происходит зажигание воспламенительно-разрывных зарядов 6, продукты сгорания которых воспламеняют пиротехнические таблетки цветного огня 7, разрушают оболочки полых элементов 1 и 2, создают определенный звуковой эффект и разбрасывают горящие таблетки 8, которые сгорают в виде двух цветны х вееров. При выстреливании пиро 3 28363 технического устройства из охотничьего ружья, имеющего дульное сужение, направляющие пояски 9 обеспечивают плотное прилегание пиротехнического устройства к вн утренней поверхности канала ствола за счет возможности деформирования поясков 9 при перемещении пиротехнического устройства вдоль ствола и направлении уменьшения диаметра ствола. При этом не происходит заклинивание пиротехнического устройства в стволе, исключается возможность разрушения пиротехнического устройства в стволе или ствола при прохождении пиротехнического устройства через зону минимального диаметра канала ствола. Плотное прилегание направляющих поясков 9 к внутренней поверхности канала ствола обеспечивает увеличение высоты или дальности выстреливания пиротехнического устройства. На фиг. 3 и на фиг. 4 показан вариант пиротехнического устройства, в котором корпус выполнен в виде трех полых элементов 10, 11, 12, каждый из которых заполнен пиротехническим снаряжением. Полые элементы 10, 11, 12 свободно примыкают друг к другу и расположены концентрично относительно продольной оси 13 пиротехнического устройства. Полые элементы 10, 11, 12 со стороны головных торцов 14, 15, 16 заполнены воспламенительно-разрывными зарядами 17, в которых размещены пиротехнические таблетки цветного огня 18. В донных частя х полых элементов 10, 11, 12 расположены пиротехнические заряды цветного дыма 19. Головные торцы 14, 15, 16 полых элементов 10, 11, 12 выполнены ско шенными под острым углом в направлении от периферии к продольной оси 13 пиротехнического устройства. На боковых поверхностях полых элементов 10, 11, 12 выполнены направляющие пояски 20 из легко деформируемого материала. Форма поперечного сечения направляющих поясков 20, соотношение диаметра направляющих поясков, диаметра сборки из полых элементов 10, 11, 12 с калибром такие же как и в выше описанном примере реализации. Работа пиротехнического устройства по последнему примеру ничем не отличается от описания работы устройства по предыдущему примеру. В последнем случае пиротехническое устройство создает три дымовые трассы, расходящиеся под некоторым углом от теоретической баллистической траектории и три цветных веера от сгорания пиротехнических таблеток цветного огня 18, которыми укомплектовано пиротехническое снаряжение трех полых элементов 10, 11, 12. Пиротехническое снаряжение устройства может быть самым различным в зависимости от поставленной задачи - создание зрелищного фейерверка, звуковых эффектов, применение в качестве сигнального средства, отпугивание птиц и т.п. Предлагаемое пиротехническое устройство обеспечивает безопасное применение его с охотничьими гладкоствольными ружьями широкого распространения и позволяет реализовать многочисленные световые, цветовые и звуковые эффекты в зависимости от целей применения. Фиг. 1 4 28363 Фиг. 2 Фиг. 3 Фиг. 4 5 28363 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 6
