Формула / Реферат

Кумулятивний заряд об’ємної дії, що складається із вибухової речовини, поміщеної в жорстку оболонку, з центральною конусоподібною кумулятивною виїмкою, ініціатор, поміщений в паз на оболонці, який відрізняється тим, що кумулятивний заряд складається із двох кумулятивних виїмок, конусоподібної, циліндричної або сферичної форми, розміщених одна над одною на одній вертикальній осі, яка проходить через геометричні центри площ їх основ та верхню крапку верхівки облицювання верхньої кумулятивної виїмки, основа облицювання верхньої кумулятивної виїмки, по периметру, жорстко з’єднана з краями облицювання отвору нижньої кумулятивної виїмки, у верхній її частині, висота верхньої кумулятивної виїмки більша за довжину діаметра її основи, а висота нижньої кумулятивної виїмки, не менша -1/3 довжини діаметра основи нижньої виїмки, кумулятивні заряди зібрані в коло або гірлянду, де основи облицювань нижніх кумулятивних виїмок утворюють кордон зовнішнього кола, а точки на облицюванні верхівок верхніх кумулятивних виїмок кумулятивних зарядів, утворюють кордон внутрішнього кола, ініціатор вибухової речовини, яка знаходиться у просторі між облицюванням кумулятивних виїмок суміжних кумулятивних зарядів знаходиться на рівномірній відстані, в точці перетину осі кожного кумулятивного заряду, з яких сформовано коло або гірлянда, з центральною вертикальною осьовою лінією кола, або гірлянди, і верхньою точкою облицювання верхньої кумулятивної виїмки кожного кумулятивного заряду.

Текст

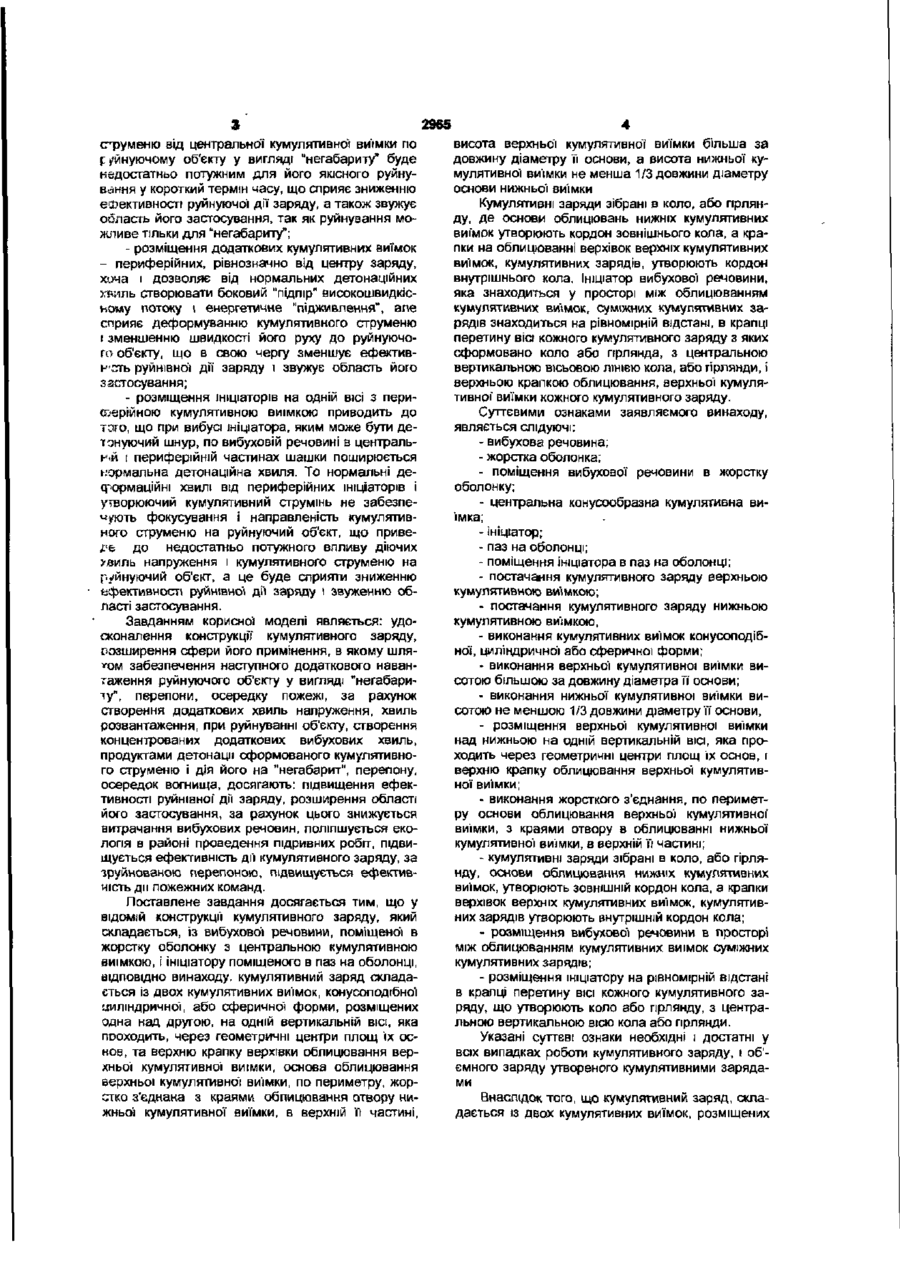

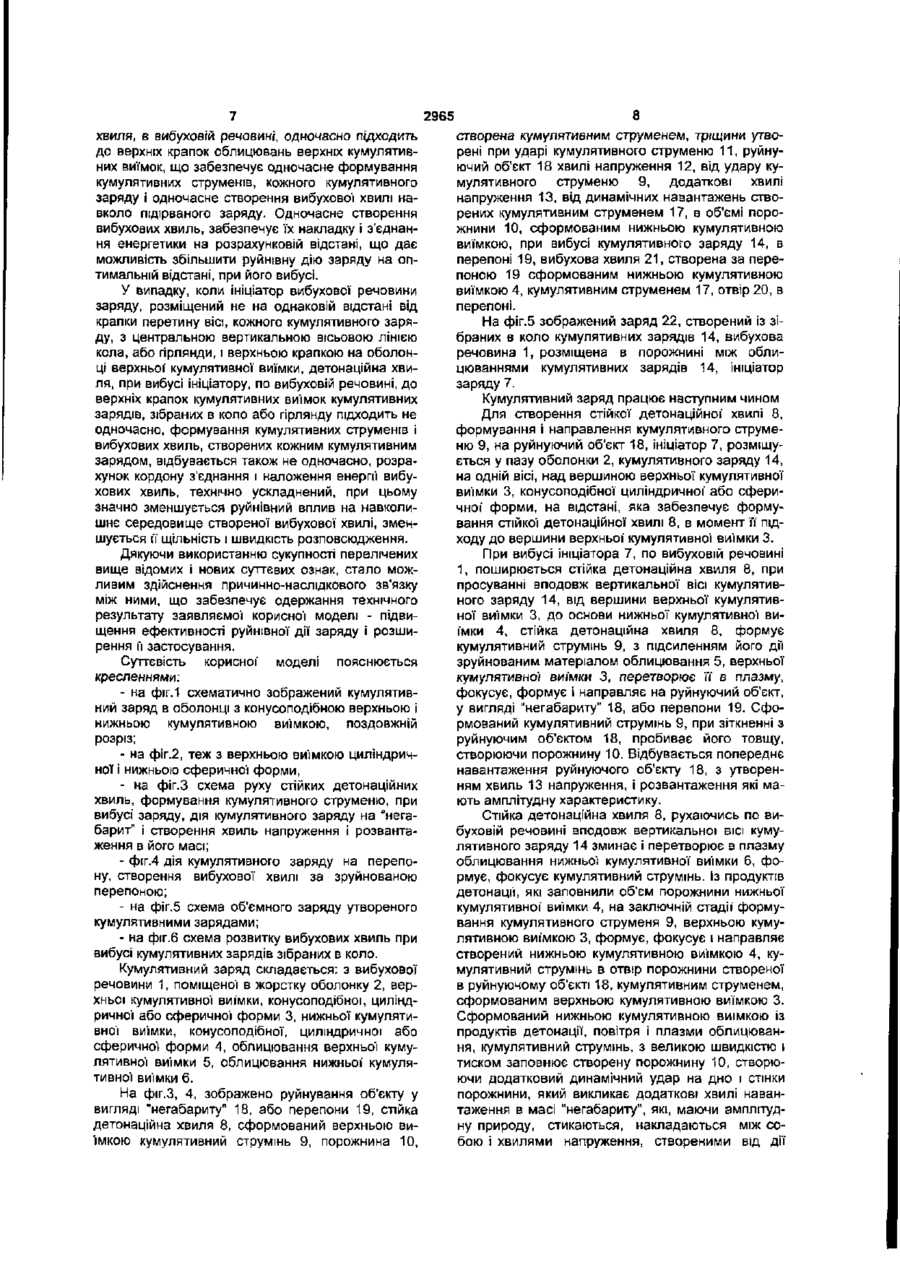

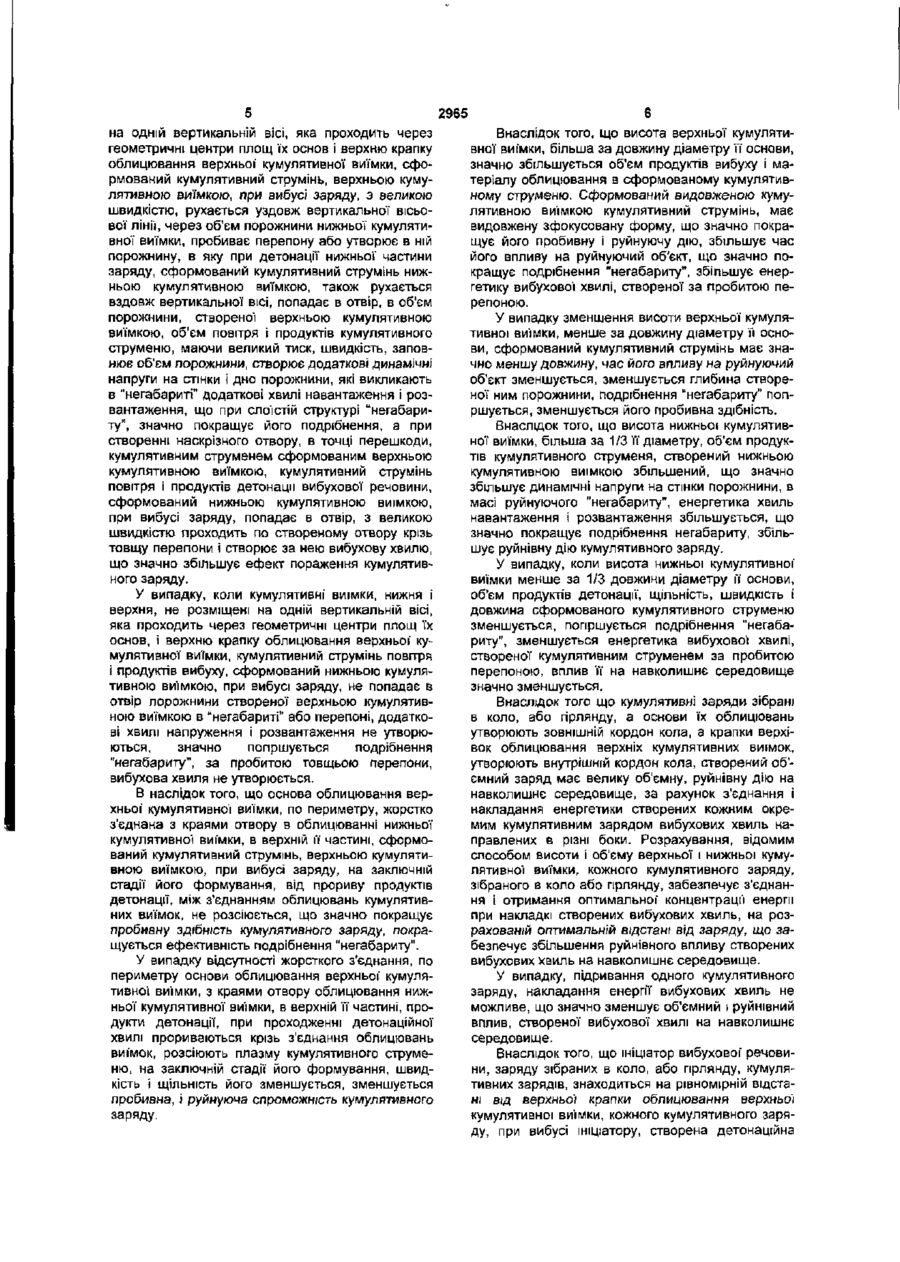

Кумулятивний заряд об'ємної дії, що складається із вибухової речовини, поміщеної в жорстку оболонку, з центральною конусоподібною кумулятивною виїмкою, ініціатор, поміщений в паз на оболонці, який відрізняється тим, що кумулятивний заряд складається із двох кумулятивних виїмок, конусоподібної', циліндричної або сферичної форми, розміщених одна над одною на одній вертикальній осі, яка проходить через геометричні центри площ "їх основ та верхню крапку верхівки облицювання верхньої кумулятивної виїмки, основа облицювання верхньої кумулятивної виїмки, по периметру, жорстко з'єднана з краями облицювання отвору нижньої кумулятивної виїмки, у верхній \'і частині, висота верхньої кумулятивної виїмки більша за довжину діаметра її основи, а висота нижньої кумулятивної виїмки, не менша -1/3 довжини діаметра основи нижньої виїмки, кумулятивні заряди зібрані в коло або гірлянду, де основи облицювань нижніх кумулятивних виїмок утворюють кордон зовнішнього кола, а точки на облицюванні верхівок верхніх кумулятивних виїмок кумулятивних зарядів, утворюють кордон внутрішнього кола. Ініціатор вибухової речовини, яка знаходиться у просторі між облицюванням кумулятивних виїмок суміжних кумулятивних зарядів знаходиться на рівномірній відстані, в точці перетину осі кожного кумулятивного заряду, з яких сформовано коло або гірлянда, з центральною вертикальною осьовою лінією кола, або гірлянди, і верхньою точкою облицювання верхньої кумулятивної виїмки кожного кумулятивного заряду. со Корисна модель відноситься до гірничої, протипожежної та військової справи. Найбільш близьким технічним рішенням, вибраним у якості прототипа, являється кумулятивний заряд, який складається із вибухової речовини, поміщеної в жорстку оболонку з центральною конусоподібною кумулятивною виїмкою і ініціатор, поміщений у паз на оболонці Крім того, заряд має рівновіддалені від центру заряду периферійні Vобразні кумулятивні виїмки, або конусоподібні, а ініціатор, розміщений на одній ВІСІ З периферійною кумулятивною виїмкою. Відстань від ініціатора до вісі симетрії заряду більша, або рівна відстані від ініціатора до вершин периферійних кумулятивних виїмок і менша, або рівна відстані від ініціатора до основи заряду Заряд може бути видовженим з поздовжніми V-подібними центральною і периферійними виїмками. (Авт. свід СРСР №1627806, МПК542В1/02, 1991). Недоліками відомої конструкції кумулятивного заряду являється недостатня ефективність руйнівної дії заряду і вузька область застосування, за рахунок недостатнього попереднього вибухового навантаження негабарита від переферіиних кумулятивних виїмок і недостатньо потужного впливу нормальних і ударних хвиль напруження на руйнуючий об'єкт, так як нормальні детонаційні хвилі від периферійних ініціаторів і утворюючий кумулятивний струмінь не забезпечують фокусування і направленість кумулятивного струменю на руйнуючий об'єкт. Крім того діючий кумулятивний струмінь недостатньо потужний при ударі по руйнуючому об'єкту, так як боковий "підпір" від нормальних детонаційних хвиль сприяє деформуванню кумулятивного струменю і зменшенню швидкості його руху до руйнуючого об'єкту. Таке становище викликано відсутністю облицювання центральної кумулятивної виїмки, крім того облицювання із матеріалу чорних металів, а також наявністю периферійних кумулятивних виїмок і розміщенням периферійних ініціаторів. Причинами, які перешкоджають одержанню технічного результату заявляємо! корисної моделі прототипом, являються слідуючі. - виконання центральної кумулятивної виїмки без оболонки із металу, так як удар кумулятивного 1 С со о CM з струменю від центральної кумулятивної виїмки по р /йнуючому об'єкту у вигляді "негабариту" буде недостатньо потужним для його якісного руйнування у короткий термін часу, що сприяє зниженню ефективності руйнуючої дії заряду, а також звужує область його застосування, так як руйнування можливе тільки для "негабариту"; - розміщення додаткових кумулятивних виїмок - периферійних, рівнозначно від центру заряду, хоча і дозволяє від нормальних детонаційних хвиль створювати боковий "підпір" високошвидкісьому потоку і енергетичне "підживлення", але сприяє деформуванню кумулятивного струменю і зменшенню швидкості його руху до руйнуючого об'єкту, що в свою чергу зменшує ефективнсть руйнівної дії заряду і звужує область його застосування; - розміщення ініціаторів на одній вісі з перисоерійною кумулятивною виїмкою приводить до таго, що при вибусі ініціатора, яким може бути детонуючий шнур, по вибуховій речовині в центральній і периферійній частинах шашки поширюється нормальна детонаційна хвиля. То нормальні деч~ормаційні хвилі від периферійних ініціаторів і утворюючий кумулятивний струмінь не забезпечують фокусування і направленість кумулятивного струменю на руйнуючий об'єкт, що приве£ * до недостатньо потужного впливу діючих ?зиль напруження і кумулятивного струменю на руйнуючий об'єкт, а це буде сприяти зниженню ефективності руйнівної дп заряду І звуженню області застосування. Завданням корисної моделі являється: удосконалення конструкції кумулятивного заряду, розширення сфери його применения, в якому шляхом забезпечення наступного додаткового навантаження руйнуючого об'єкту у вигляді "негабариту", перепони, осередку пожежі, за рахунок створення додаткових хвиль напруження, хвиль розвантаження, при руйнуванні об'єкту, створення концентрованих додаткових вибухових хвиль, продуктами детонації сформованого кумулятивного струменю і дія його на "негабарит", перепону, осередок вогнища, досягають: підвищення ефективності руйнівної' дм заряду, розширення області його застосування, за рахунок цього знижується витрачання вибухових речовин, поліпшується екологія в районі проведення підривних робіт, підвищується ефективність дії кумулятивного заряду, за зруйнованою перепоною, підвищується ефективність ди пожежних команд. Поставлене завдання досягається тим, що у ВІДОМІЙ конструкції кумулятивного заряду, який складається, із вибухової речовини, поміщеної в жорстку оболонку з центральною кумулятивною виїмкою, і ініціатору поміщеного в паз на оболонці, ВІДПОВІДНО винаходу, кумулятивний заряд складається із двох кумулятивних виїмок, конусоподібної циліндричної, або сферичної форми, розміщених одна над другою, на одній вертикальній ВІСІ, яка ПРОХОДИТЬ, через геометричні центри площ їх основ, та верхню крапку верхівки облицювання верхньої кумулятивної виїмки, основа облицювання верхньої кумулятивної виїмки, по периметру, жорстко з'єднана з краями облицювання отвору нижньої кумулятивної виїмки, в верхній її частині, 2965 4 висота верхньої кумулятивної виїмки більша за довжину діаметру її основи, а висота нижньої кумулятивної виїмки не менша 1/3 довжини діаметру основи нижньої виїмки Кумулятивні заряди зібрані в коло, або гірлянду, де основи облицювань нижніх кумулятивних виїмок утворюють кордон зовнішнього кола, а крапки на облицюванні верхівок верхніх кумулятивних виїмок, кумулятивних зарядів, утворюють кордон внутрішнього кола. Ініціатор вибухово! речовини, яка знаходиться у просторі між облицюванням кумулятивних виїмок, суміжних кумулятивних зарядів знаходиться на рівномірній відстані, в крапці перетину вісі кожного кумулятивного заряду з яких сформовано коло або гірлянда, з центральною вертикальною вісьовою лінією кола, або гірлянди, і верхньою крапкою облицювання, верхньої кумулятивної" виїмки кожного кумулятивного заряду. Суттєвими ознаками заявляемого винаходу, являється слідуючі: - вибухова речовина; - жорстка оболонка; - поміщення вибухової речовини в жорстку оболонку; - центральна конусообразна кумулятивна виїмка; - Ініціатор; - паз на оболонці; - поміщення ініціатора в паз на оболонці; - постачання кумулятивного заряду верхньою кумулятивною вишкою; - постачання кумулятивного заряду нижньою кумулятивною виїмкою, - виконання кумулятивних виїмок конусоподібної, циліндричної або сферичної форми; - виконання верхньої кумулятивної виїмки висотою більшою за довжину діаметра її основи; - виконання нижньої кумулятивної виїмки висотою не меншою 1/3 довжини діаметру її основи, - розміщення верхньої кумулятивної виїмки над нижньою на одній вертикальній ВІСІ, яка проходить через геометричні центри площ їх основ, і верхню крапку облицювання верхньої кумулятивної виїмки; - виконання жорсткого з'єднання, по периметру основи облицювання верхньої кумулятивної' виїмки, з краями отвору в облицюванні нижньої кумулятивної виїмки, в верхній її частині; - кумулятивні заряди зібрані в коло, або гірлянду, основи облицювання нижніх кумулятивних виїмок, утворюють ЗОВНІШНІЙ кордон кола, а крапки верхівок верхніх кумулятивних виїмок, кумулятивних зарядів утворюють внутрішній кордон кола; - розміщення вибухової речовини в просторі між облицюванням кумулятивних виїмок суміжних кумулятивних зарядів; - розміщення ініціатору на рівномірній відстані в крапці перетину ВІСІ КОЖНОГО кумулятивного заряду, що утворюють коло або гірлянду, з центральною вертикальною вісю кола або гірлянди. Указані суттєві ознаки необхідні і достатні у всіх випадках роботи кумулятивного заряду, і об'ємного заряду утвореного кумулятивними зарядами Внаслідок того, що кумулятивний заряд, складається із двох кумулятивних виїмок, розміщених 2965 на одній вертикальній вісі, яка проходить через геометричні центри площ їх основ і верхню крапку облицювання верхньої' кумулятивної виїмки, сформований кумулятивний струмінь, верхньою кумулятивною виїмкою, при вибусі заряду, з великою швидкістю, рухається уздовж вертикальної вісьової лінії, через об'єм порожнини нижньої кумулятивної виїмки, пробиває перепону або утворює в ній порожнину, в яку при детонації нижньої частини заряду, сформований кумулятивний струмінь нижньою кумулятивною виїмкою, також рухається вздовж вертикальної вісі, попадає в отвір, в об'єм порожнини, створеної верхньою кумулятивною виїмкою, об'єм повітря і продуктів кумулятивного струменю, маючи великий тиск, швидкість, заповнює об'єм порожнини, створює додаткові динамічні напруги на стінки і дно порожнини, які викликають в "негабариті" додаткові хвилі навантаження і розвантаження, що при сло'їстій структурі "негабариту", значно покращує його подрібнення, а при створенні наскрізного отвору, в точці перешкоди, кумулятивним струменем сформованим верхньою кумулятивною виїмкою, кумулятивний струмінь повітря І продуктів детонації вибухової речовини, сформований нижньою кумулятивною виїмкою, при вибусі заряду, попадає в отвір, з великою швидкістю проходить по створеному отвору крізь товщу перепони і створює за нею вибухову хвилю, що значно збільшує ефект пораження кумулятивного заряду. У випадку, коли кумулятивні виїмки, нижня І верхня, не розміщені на одній вертикальній вісі, яка проходить через геометричні центри площ їх основ, і верхню крапку облицювання верхньої кумулятивної виїмки, кумулятивний струмінь повітря І продуктів вибуху, сформований нижньою кумулятивною виїмкою, при вибусі заряду, не попадає в отвір порожнини створеної верхньою кумулятивною виїмкою в "негабариті" або перепоні, додаткові хвилі напруження і розвантаження не утворюються, значно погіршується подрібнення "негабариту", за пробитою товщьою перепони, вибухова хвиля не утворюється. В наслідок того, що основа облицювання верхньої кумулятивної виїмки, по периметру, жорстко з'єднана з краями отвору в облицюванні нижньої кумулятивної виїмки, в верхній її частині, сформований кумулятивний струмінь, верхньою кумулятивною виїмкою, при вибусі заряду, на заключній стадії його формування, від прориву продуктів детонації, між з'єднанням облицювань кумулятивних виїмок, не розсіюється, що значно покращує пробивну здібність кумулятивного заряду, покращується ефективність подрібнення "негабариту". У випадку відсутності жорсткого з'єднання, по периметру основи облицювання верхньої кумулятивної виїмки, з краями отвору облицювання нижньої кумулятивної виїмки, в верхній її частині, продукти детонації, при проходженні детонаційної хвилі прориваються крізь з'єднання облицювань виїмок, розсіюють плазму кумулятивного струменю, на заключній стадії його формування, швидкість і щільність його зменшується, зменшується пробивна, і руйнуюча спроможність кумулятивного заряду. Внаслідок того, що висота верхньої кумулятивної виїмки, більша за довжину діаметру її основи, значно збільшується об'єм продуктів вибуху і матеріалу облицювання в сформованому кумулятивному струменю. Сформований видовженою кумулятивною виїмкою кумулятивний струмінь, має видовжену зфокусовану форму, що значно покращує його пробивну і руйнуючу дію, збільшує час його впливу на руйнуючий об'єкт, що значно покращує подрібнення "негабариту", збільшує енергетику вибухової хвилі, створеної за пробитою перепоною. У випадку зменшення висоти верхньої кумулятивної виїмки, менше за довжину діаметру її основи, сформований кумулятивний струмінь має значно меншу довжину, час його впливу на руйнуючий об'єкт зменшується, зменшується глибина створеної ним порожнини, подрібнення "негабариту" погіршується, зменшується його пробивна здібність. Внаслідок того, що висота нижньої кумулятивної виїмки, більша за 1/3 її діаметру, об'єм продуктів кумулятивного струменя, створений нижньою кумулятивною виїмкою збільшений, що значно збільшує динамічні напруги на стінки порожнини, в масі руйнуючого "негабариту", енергетика хвиль навантаження і розвантаження збільшується, що значно покращує подрібнення негабариту, збільшує руйнівну дію кумулятивного заряду. У випадку, коли висота нижньої кумулятивної' виїмки менше за 1/3 довжини діаметру її основи, об'єм продуктів детонації, щільність, швидкість і довжина сформованого кумулятивного струменю зменшується, погіршується подрібнення "негабариту", зменшується енергетика вибухової хвилі, створеної кумулятивним струменем за пробитою перепоною, вплив ЇЇ на навколишнє середовище значно зменшується. Внаслідок того що кумулятивні заряди зібрані в коло, або гірлянду, а основи їх облицювань утворюють зовнішній кордон кола, а крапки верхівок облицювання верхніх кумулятивних виїмок, утворюють внутрішній кордон кола, створений об'ємний заряд має велику об'ємну, руйнівну дію на навколишнє середовище, за рахунок з'єднання і накладання енергетики створених кожним окремим кумулятивним зарядом вибухових хвиль направлених в різні боки. Розрахування, відомим способом висоти і об'єму верхньої і нижньої кумулятивної виїмки, кожного кумулятивного заряду, зібраного в коло або гірлянду, забезпечує з'єднання і отримання оптимальної' концентрації енергії при накладкі створених вибухових хвиль, на розрахованій оптимальній відстані від заряду, що забезпечує збільшення руйнівного впливу створених вибухових хвиль на навколишнє середовище. У випадку, підривання одного кумулятивного заряду, накладання енергії вибухових хвиль не можливе, що значно зменшує об'ємний і руйнівний вплив, створеної вибухової хвилі на навколишнє середовище. Внаслідок того, що ініціатор вибухової речовини, заряду зібраних в коло, або гірлянду, кумулятивних зарядів, знаходиться на рівномірній відстані від верхньої крапки облицювання верхньої кумулятивної виїмки, кожного кумулятивного заряду, при вибусі ініціатору, створена детонаційна 2965 хвиля, в вибуховій речовині, одночасно підходить до верхніх крапок облицювань верхніх кумулятивних виїмок, що забезпечує одночасне формування кумулятивних струменів, кожного кумулятивного заряду і одночасне створення вибухової хвилі навколо підірваного заряду. Одночасне створення вибухових хвиль, забезпечує їх накладку і з'єднання енергетики на розрахунковій відстані, що дає можливість збільшити руйнівну дію заряду на оптимальній відстані, при його вибусі. У випадку, коли ініціатор вибухової речовини заряду, розміщений не на однаковій відстані від крапки перетину вісі, кожного кумулятивного заряду, з центральною вертикальною вісьовою лінією кола, або гірлянди, і верхньою крапкою на оболонці верхньої кумулятивної виїмки, детонаційна хвиля, при вибусі Ініціатору, по вибуховій речовині, до верхніх крапок кумулятивних виїмок кумулятивних зарядів, зібраних в коло або гірлянду підходить не одночасно, формування кумулятивних струменів і вибухових хвиль, створених кожним кумулятивним зарядом, відбувається також не одночасно, розрахунок кордону з'єднання і наложения енергії вибухових хвиль, технічно ускладнений, при цьому значно зменшується руйнівний вплив на навколишнє середовище створеної вибухової хвилі, зменшується и щільність і швидкість розповсюдження. Дякуючи використанню сукупності перелічених вище відомих І нових суттєвих ознак, стало можливим здійснення причинно-наслідкового зв'язку між ними, що забезпечує одержання технічного результату заявляємо! корисної моделі - підвищення ефективності руйнівної дії заряду і розширення п застосування. Суттєвість корисної' моделі пояснюється кресленнями: - на фіг.1 схематично зображений кумулятивний заряд в оболонці з конусоподібною верхньою І нижньою кумулятивною виїмкою, поздовжній розріз; - на фіг.2, теж з верхньою виїмкою циліндричної і нижньою сферичної форми, - на фіг.3 схема руху стійких детонаційних хвиль, формування кумулятивного струменю, при вибусі заряду, дія кумулятивного заряду на "негабарит" і створення хвиль напруження і розвантаження в його масі; - фіг.4 дія кумулятивного заряду на перепону, створення вибухової хвилі за зруйнованою перепоною; - на фіг.5 схема об'ємного заряду утвореного кумулятивними зарядами; - на фіг.6 схема розвитку вибухових хвиль при вибусі кумулятивних зарядів зібраних в коло. Кумулятивний заряд складається: з вибухової речовини 1, поміщеної в жорстку оболонку 2, верхньої кумулятивної виїмки, конусоподібної, циліндричної або сферичної форми 3, нижньої кумулятивної ви'їмки, конусоподібної, циліндричної або сферичної форми 4, облицювання верхньої кумулятивної виїмки 5, облицювання нижньої' кумулятивної виїмки 6. На фіг.З, 4, зображено руйнування об'єкту у вигляді "негабариту" 18, або перепони 19, стійка детонаційна хвиля 8, сформований верхньою виїмкою кумулятивний струмінь 9, порожнина 10, 8 створена кумулятивним струменем, тріщини утворені при ударі кумулятивного струменю 11, руйнуючий об'єкт 18 хвилі напруження 12, від удару кумулятивного струменю 9, додаткові хвилі напруження 13, від динамічних навантажень створених кумулятивним струменем 17, в об'ємі порожнини 10, сформованим нижньою кумулятивною виїмкою, при вибусі кумулятивного заряду 14, в перепоні 19, вибухова хвиля 21, створена за перепоною 19 сформованим нижньою кумулятивною виїмкою 4, кумулятивним струменем 17, отвір 20, в перепоні. На фіг.5 зображений заряд 22, створений Із зібраних в коло кумулятивних зарядів 14, вибухова речовина 1, розміщена в порожнині між облицюваннями кумулятивних зарядів 14, Ініціатор заряду 7. Кумулятивний заряд працює наступним чином Для створення стійкої детонаційної' хвилі 8, формування і направлення кумулятивного струменю 9, на руйнуючий об'єкт 18, ініціатор 7, розміщується у пазу оболонки 2, кумулятивного заряду 14, на одній вісі, над вершиною верхньої кумулятивної виїмки 3, конусоподібної циліндричної' або сферичної форми, на відстані, яка забезпечує формування стійкої детонаційної хвилі 8, в момент її підходу до вершини верхньої' кумулятивної ви'їмки 3. При вибусі ініціатора 7, по вибуховій речовині 1, поширюється стійка детонаційна хвиля 8, при просуванні вподовж вертикальної вісі кумулятивного заряду 14, від вершини верхньої кумулятивної ви'їмки 3, до основи нижньої кумулятивної виїмки 4, стійка детонаційна хвиля 8, формує кумулятивний струмінь 9, з підсиленням його дії зруйнованим матеріалом облицювання 5, верхньої кумулятивної виїмки 3, перетворює її в плазму, фокусує, формує і направляє на руйнуючий об'єкт, у вигляді "негабариту" 18, або перепони 19. Сформований кумулятивний струмінь 9, при зіткненні з руйнуючим об'єктом 18, пробиває його товщу, створюючи порожнину 10. Відбувається попереднє навантаження руйнуючого об'єкту 18, з утворенням хвиль 13 напруження, і розвантаження які мають амплітудну характеристику. Стійка детонаційна хвиля 8, рухаючись по вибуховій речовині вподовж вертикальної ВІСІ кумулятивного заряду 14 зминає і перетворює в плазму облицювання нижньої кумулятивної виїмки 6, формує, фокусує кумулятивний струмінь. Із продуктів детонації, які заповнили об'єм порожнини нижньої кумулятивної' виїмки 4, на заключній стадії' формування кумулятивного струменя 9, верхньою кумулятивною виїмкою 3, формує, фокусує і направляє створений нижньою кумулятивною виїмкою 4, кумулятивний струмінь в отвір порожнини створеної в руйнуючому об'єкті 18, кумулятивним струменем, сформованим верхньою кумулятивною виїмкою 3. Сформований нижньою кумулятивною виїмкою із продуктів детонації, повітря і плазми облицювання, кумулятивний струмінь, з великою швидкістю і тиском заповнює створену порожнину 10, створюючи додатковий динамічний удар на дно і стінки порожнини, який викликає додаткові хвилі навантаження в масі "негабариту", які, маючи амплітудну природу, стикаються, накладаються між собою і хвилями напруження, створеними від дії 10 кумулятивного струменя сформованого верхньою З, кумулятивною виїмкою, що покращує розвиток, швидкість і об'єм тріщин п в масиві "негабариту", значно покращуючи його подрібнення Якщо, сформований верхньою кумулятивною виїмкою 3, кумулятивний струмінь 9, пробиває перепону 19, створений нижньою кумулятивною виїмкою 4, кумулятивний струмінь, з великою швидкістю, проходить по створеному у перепоні 19, отворі 20, об'єм газів, повітря і плазми облицювання, викликає вибухову хвилю 21, за перепоною 19 Якщо це закритий простір, то в його об'ємі, різко підвищується тиск, поширюється вибухова хвиля 21, руйнівна дія кумулятивного заряду значно збільшується При вибусі кумулятивного заряду об'ємної дії, який складається із кумулятивних зарядів 14, які утворюють коло 22, або гірлянду, дія кожного кумулятивного заряду аналогічно викладеній вище, але за рахунок наложения і з'єднання енергії вибухових хвиль 23, створених окремими кумулятивними зарядами 14, які розміщені по колу і вибухають одночасно, руйнуючий вплив вибухової хвилі, на навколишнє середовище, яка має більшу ЩІЛЬНІСТЬ І ШВИДКІСТЬ розпо всюдження, значно більший У випадку виконання кумулятивного заряду ПОВЗДОВЖНІМ, робота його аналогічна викладеній вище При застосуванні кумулятивного заряду об'ємної дії, який складається із декількох кумулятивних зарядів, сформованих у вигляді кола, (гірлянди), для гасіння лісових пожеж і розміщенні його на кордоні пожежі, збоку неушкодженої пожежою території, створена при вибусі заряду, вибухова хвиля, збиває полум'я, виносить горючи, жевріючи матеріали в бік випаленої території, горючі матеріали не займані полум'ям, виносить в бік неушкодженої полум'ям території, рух кордону пожежі значно затримується, дія пожежних команд, по ліквідації осередку пожежі, стає значно ефективнішою Застосування заявленої корисної моделі дозволить підвищити ефективність руйнівної дп заряду, розширити область його застосування, за рахунок цього, знизити розхід вибухових речовин поліпшити екологічний стан навколишнього середовища, за рахунок створення додаткових хвиль навантаження і розвантаження при руйнуванні об'єкту, і створення вибухових хвиль за перепоною при Гі руйнуванні, шляхом забезпечення наступного додаткового вибухового навантаження руйнуючого об'єкту у вигляді негабариту перепони, пожежі, додаткового створення, на оптимальній відстані від центру кумулятивного заряду об ємної дм, при його вибусі, вибухової хвилі, високої ЩІЛЬНОСТІ і швидкості розповсюдження, у зв'язку з тим що кумулятивний заряд складається із двох кумулятивних виїмок, конусоподібної циліндричної, або сферичної форми, розміщених одна над другою, на одній вертикальній ВІСІ, яка проходить, через геометричні центри площ їх основ, та верхню крапку верхівки облицювання верхньої кумулятивної виїмки, основа облицювання верхньої кумулятивної виїмки, по периметру, жорстко з'єднана з краями облицювання отвору нижньої кумулятивної виїмки в верхній м частині, висота верхньої кумулятивної виїмки більша за довжину 0 м основи, а висота нижньої кумулятивної виїмки не менша 1/3 довжини діаметру основи нижньої виїмки Кумулятивні заряди зібрані в коло, або гірлянду, де основи облицювань нижніх кумулятивних виїмок, утворюють кордон зовнішнього кола, а крапки на облицюванні верхівок верхніх кумулятивних виїмок, кумулятивних зарядів, утворюють кордон внутрішнього кола Ініціатор вибухової речовини, яка знаходиться у просторі між облицюванням кумулятивних виїмок, суміжних кумулятивних зарядів знаходиться на рівномірній відстані, в крапці перетину ВІСІ кожного кумулятивного заряду з яких сформовано коло, або гірлянда, з центральною вертикальною вісьовою ЛІНІЄЮ, кола або гірлянди, І верхньою крапкою облицювання, верхньої кумулятивної виїмки кожного кумулятивного заряду Удосконалена конструкція кумулятивного заряду, дозволяє застосувати м для руйнування різних видів об'єктів, створення вибухової хвилі високої енергоємкості і ЩІЛЬНОСТІ, з одержанням високої якості дробіння "негабариту" зниження матеріальних витрат і підвищення ефективності роботи пожежних команд при ліквідацГі осередку пожежі, з невеликою витратою часу і вибухових речовин Конструкція кумулятивного заряду заряду об'ємної дії, універсальна, як при виготовленні так і при застосуванні Література 1 "Справочник взрывника" В Н Кутузова Москва "Недра" 1988г 2 "Нормативный справочник по буровзрывным работам" Ф А Авдеев, В Л Барон НВ Гуров Москва "Недра" 1986г 2965 11 12 ФІІ.5 Комп'ютерна верстка Д Шеверун Підписне Тираж 38 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601

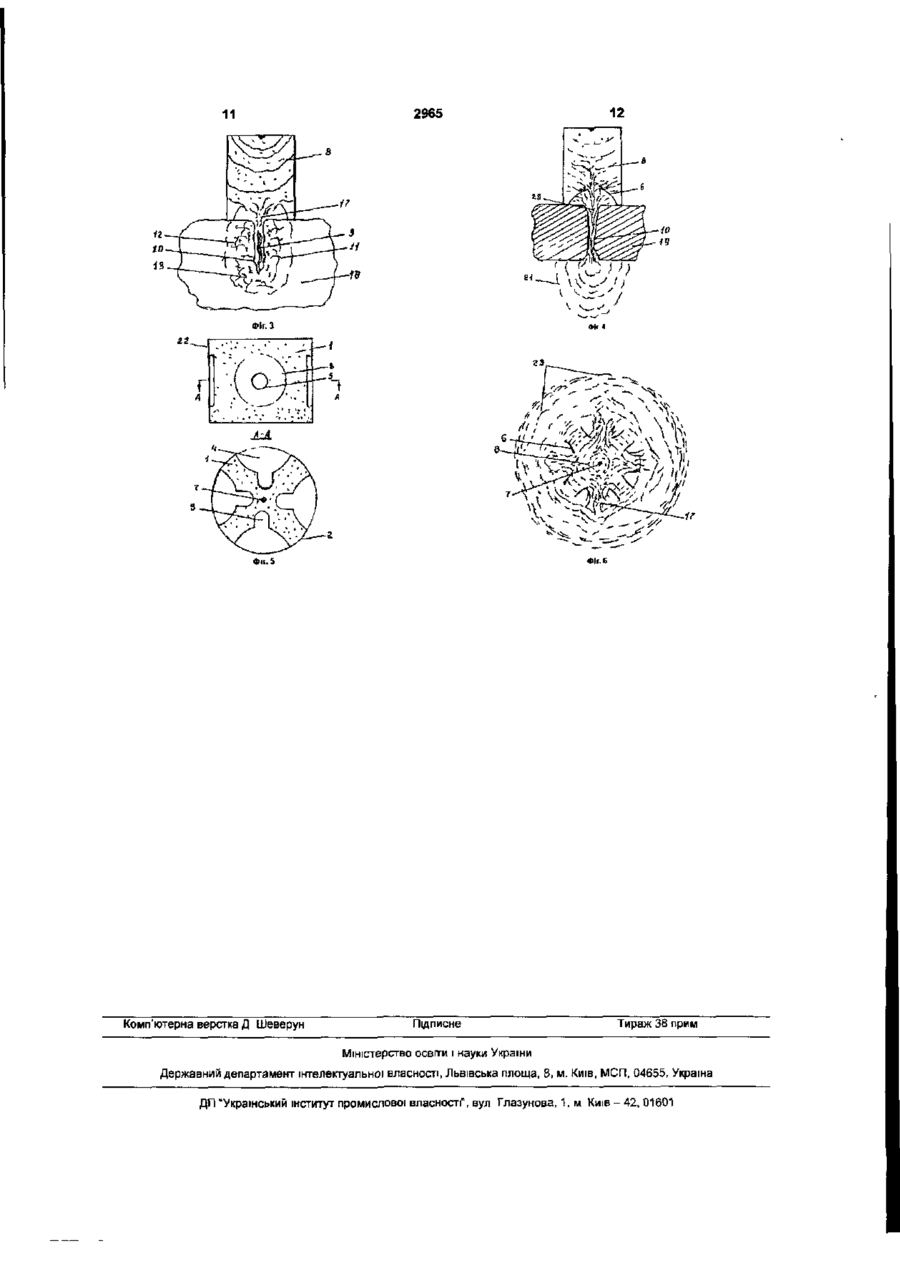

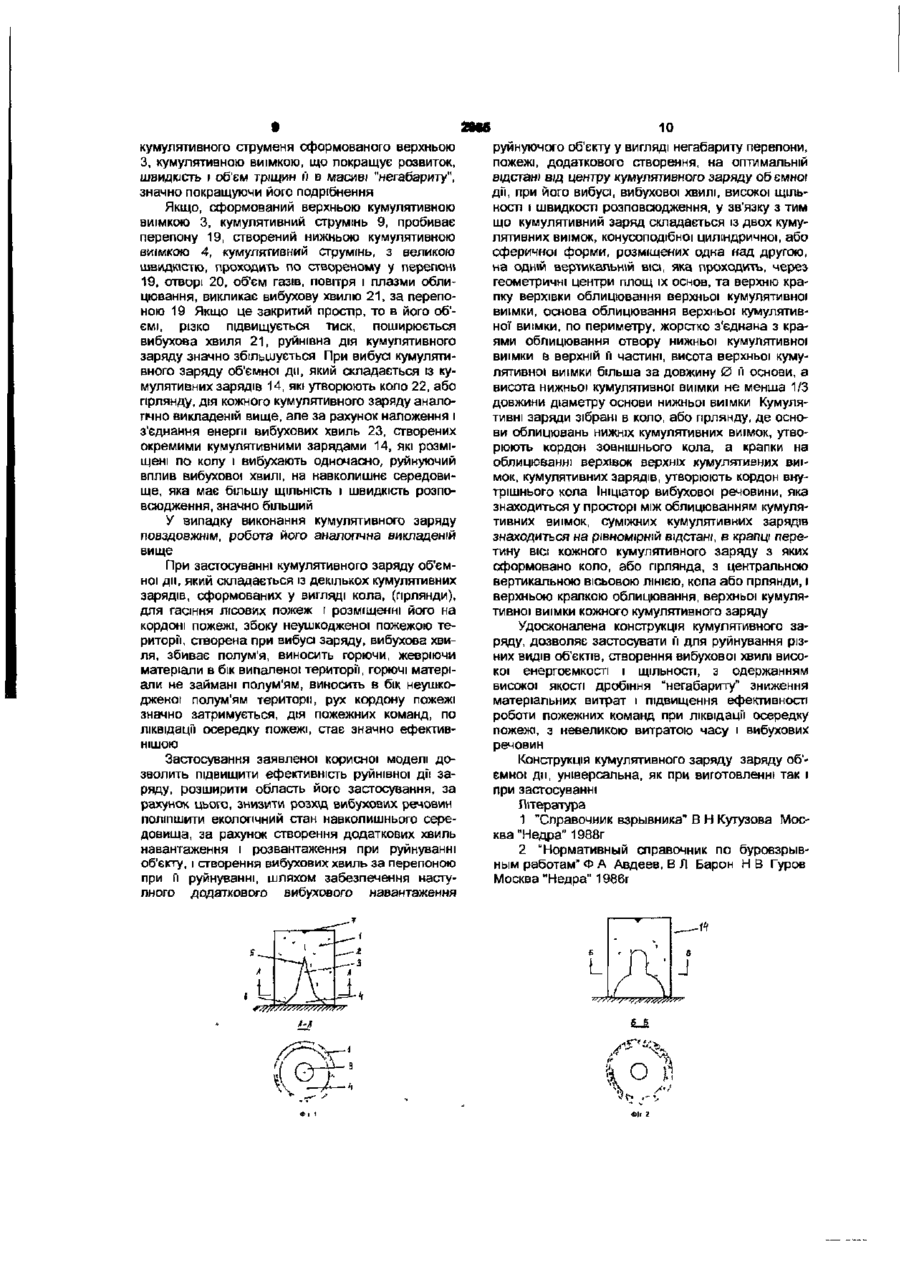

Дивитися

Додаткова інформація

Автори англійською

Bryhinets Yurii Volodymyrovych, Oliinyk Maryna Oleksandrivna

Автори російською

Бригинец Юрий Владимирович, Олийник Марина Александровна

МПК / Мітки

МПК: F42B 1/00

Мітки: дії, кумулятивний, об'ємної, заряд
