Паркувальний модуль

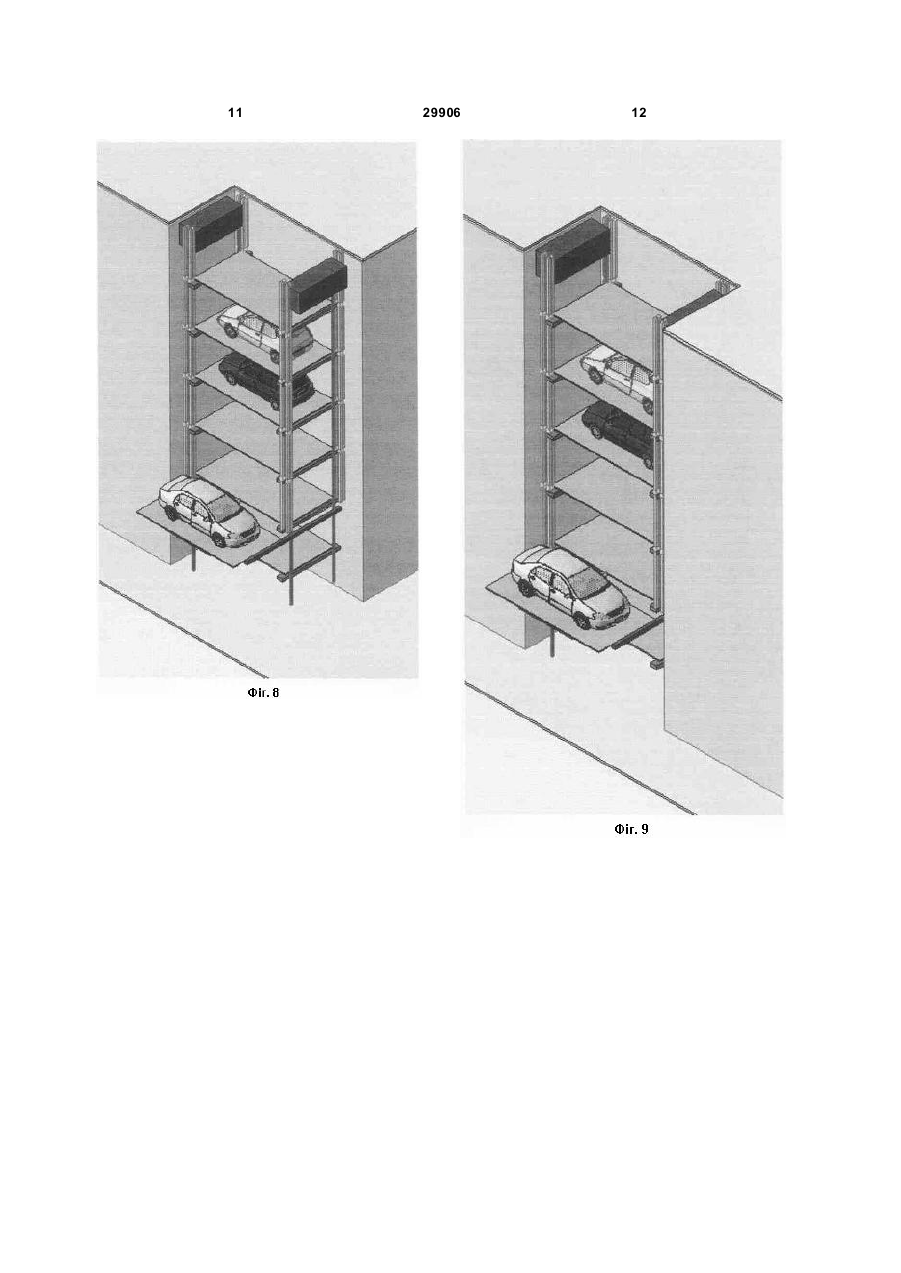

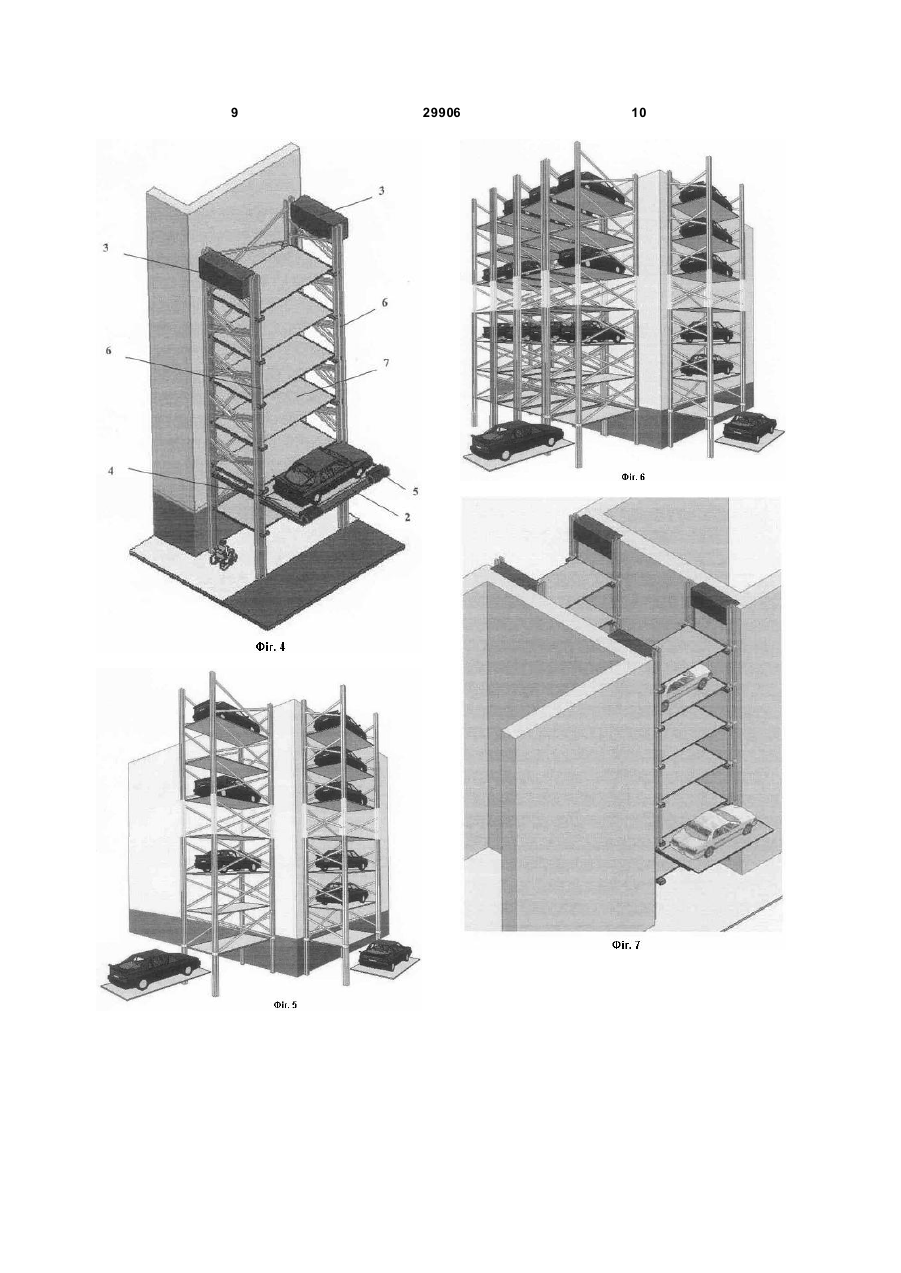

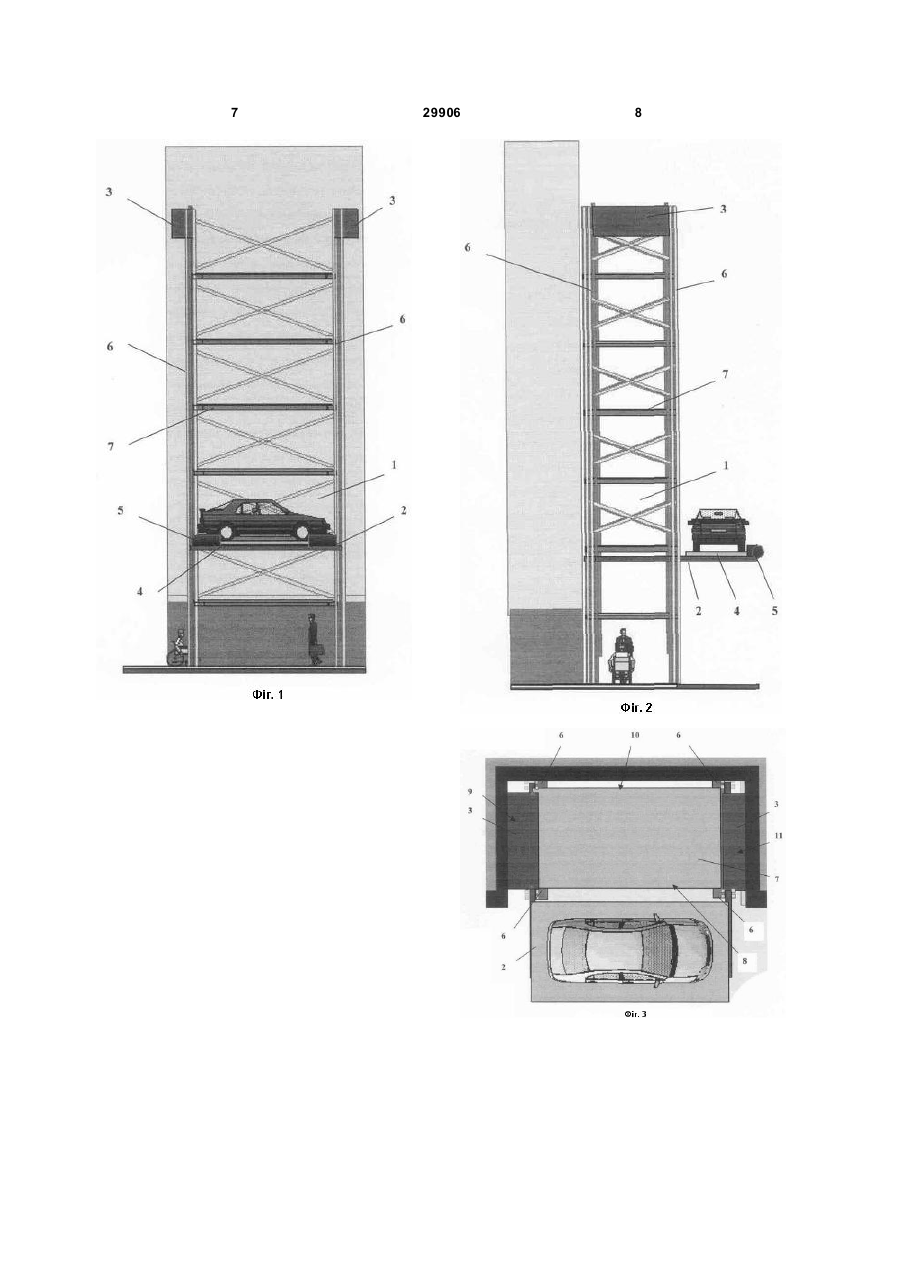

1. Паркувальний модуль, що включає секцію вертикально розміщених боксів для паркування автомобілів, піднімальну платформу з механізмом її вертикального переміщення, механізм переміщення автомобіля з піднімальної платформи в бокси і з боксів на піднімальну 3 29906 механізмом її вертикального переміщення, механізм переміщення автомобіля з піднімальної платформи в бокси і з боксів на піднімальну платформу. Компоновка паркувального модуля - аналогу вимагає виділення земельної ділянки для будівництва паркувального модуля, а також відведення додаткової земельної ділянки при проектуванні та спорудженні нових забудов, що не завжди можливо в стислих умовах існуючих міських забудов. Як прототип вибрано паркувальний модуль [за деклараційним патентом України на корисну модель UA 8126, МПК7 Е04Н6/06, дата подачі заявки 24. 01. 2005]. Паркувальний модуль містить вертикальну шахту, секції вертикально розміщених боксів для паркування автомобілів, що розташовані по дві сторони вертикальної шахти, піднімальну платформу, встановлену у вертикальній шахті з можливістю переміщення у вертикальному напрямку, механізм вертикального переміщення піднімальної платформи, візки, що встановлені в боксах і виконані з можливістю горизонтального переміщення з боксів на піднімальну платформу і з піднімальної платформи у бокси. На кожнім візку встановлений автономний привід горизонтального переміщення візка, і опорні ролики, що виконані з можливістю переміщення по направляючим, встановленим у боксі і по направляючим, встановленим на піднімальній платформі. Паркувальний модуль оснащений блоком управління, що зв'язаний з механізмом вертикального переміщення піднімальної платформи, приводами горизонтального переміщення візків та з пультом оператора. У вихідному положенні піднімальна платформа з порожнім візком знаходиться в нижньому положенні. Водій, поставивши машину на візок, виходить з паркувального модуля і робить оплату паркування електронною картою. Мікропроцесор блоку управління, одержавши сигнал про оплату паркування, відправляє сигнал на блок управління. По команді блоку управління піднімальна платформа піднімається на рівень відповідного боксу, візок переміщує автомобіль в відповідний бокс. Після цього піднімальна платформа з візком опускається в вихідне положення. При паркуванні наступного автомобіля зазначений цикл повторяється. Видачу автомобіля з паркувального модуля виконують наступним чином. Оператор через пульт передає команду блоку управління на розпарковку автомобіля з відповідного боксу паркувального модуля. По команді блоку управління піднімальна платформа з візком піднімається на рівень відповідного боксу, візком переміщують автомобіль з боксу на піднімальну платформу. Після цього піднімальна платформа опускається в вихідне положення. Водій виводить автомобіль з паркувального модуля. При розпарковці наступного автомобіля зазначений цикл повторяється. Загальними ознаками прототипу і корисної моделі, що заявляється, є паркувальний модуль, 4 що включає секцію вертикально розміщених боксів для паркування автомобілів, піднімальну платформу з механізмом її вертикального переміщення, механізм переміщення автомобіля з піднімальної платформи в бокси і з боксів на піднімальну платформу. Особливості компоновки паркувального модуля - прототипу, як і аналога, обмежують його використання, так як вимагають виділення земельної ділянки для будівництва паркувального модуля, а також відведення додаткової земельної ділянки при проектуванні та спорудженні нових забудов, що не завжди можливо в стислих умовах існуючих міських забудов. В основу корисної моделі поставлена задача удосконалення паркувального модуля, в якому, за рахунок конструктивних особливостей, забезпечується можливість його використання в стислих умовах існ уючи х міських забудов, а також при проектуванні та спорудженні нових забудов без відведення додаткових земельних ділянок. Поставлена задача вирішується тим, що паркувальний модуль, що включає секцію вертикально розміщених боксів для паркування автомобілів, піднімальну платформу з механізмом її вертикального переміщення, механізм переміщення автомобіля з піднімальної платформи в бокси і з боксів на піднімальну платформу, відповідно до корисної моделі, піднімальна платформа змонтована консольно на одній з бокових сторін секції боксів, а інші бокові стороні зазначеної секції боксів виконані з можливістю примикання до бокових стінок існуючих чи нових забудов. Зазначені ознаки складають сутність корисної моделі. Можливе виконання секції вертикально розміщених боксів в нижній її частині з проходом або проїздом під нижнім боксом, що дозволяє зберегти тротуарну зону біля існуючої чи нової забудови. Істотні ознаки корисної моделі знаходяться в причинно-наслідковому взаємозв'язку з технічним результатом, що досягається. Так, виконання паркувального модуля, що включає секцію вертикально розміщених боксів для паркування автомобілів, піднімальну платформу з механізмом її вертикального переміщення, механізм переміщення автомобіля з піднімальної платформи в бокси і з боксів на піднімальну платформу, в якому піднімальна платформа змонтована консольно на одній з бокових сторін секції боксів, а інші бокові стороні зазначеної секції боксів виконані з можливістю примикання до бокових стінок існуючих чи нових забудов, дає можливість використання паркувального модуля в стислих умовах існуючих міських забудов, а також при проектуванні та спорудженні нових забудов без відведення додаткових земельних ділянок. Пояснюється це тим, що відмінні ознаки корисної моделі (піднімальна платформа змонтована консольно на одній з бокових сторін секції боксів, а інші бокові стороні зазначеної секції боксів виконані з можливістю примикання до 5 29906 бокових стінок існуючих чи нових забудов) разом з суттєвими ознаками, спільними з прототипом, забезпечують можливість облаштування (устрою) паркувального модуля безпосередньо біля існуючої будівлі, чи раціонально розмістити паркувальні модулі при проектуванні та спорудженні нових забудов без виділення додаткових земельних ділянок. Виконання секції вертикально розміщених боксів в нижній її частині з можливістю проходу або проїзду під нижнім боксом дозволяє зберегти тротуарну зону біля буді влі, що також важливо в стислих умовах існуючи х міських забудов. Нижче приводиться паркувального модуля, що заявляється, з посиланнями на креслення, на яких показано: Фіг.1 - Паркувальний модуль, вигляд спереду. Фіг.2 - Паркувальний модуль, вигляд збоку. Фіг.3 - Паркувальний модуль, вигляд зверху. Фіг.4 - Паркувальний модуль, вигляд в аксонометрії. Фіг.5, 6, 7, 8, 9 - Паркувальний модуль, приклади компонування. Паркувальний модуль включає секцію вертикально розміщених боксів 1 для паркування автомобілів, піднімальну платформу 2 з приводом 3 її вертикального переміщення, механізм 4 переміщення автомобіля з піднімальної платформи 2 в бокси 1 і з боксів 1 на піднімальну платформу 2 з приводом горизонтального переміщення 5. Секція вертикально розміщених боксів 1 включає вертикальні стійки 6 і горизонтальні перекриття 7, що утворюють вертикально розміщені бокси 1 для паркування автомобілів. Піднімальна платформа 2 змонтована консольно на одній з бокових сторін 8 секції боксів, а інші бокові сторони 9, 10, 11 зазначеної секції боксів 1 виконані з можливістю примикання до бокових стінок існуючих чи нових забудов. Піднімальна платформа 2 встановлена в направляючих (не показані), що виконані на вертикальних стійках 6, і з'єднана з приводом вертикального переміщення 3, наприклад, тросами або ланцюгами. Механізм 4 переміщення автомобіля з піднімальної платформи 2 в бокси 1 і з боксів 1 на піднімальну платформу 2 встановлений на піднімальній платформі 2 і з'єднаний з приводом 5 горизонтального переміщення 5, що також розміщений на піднімальній платформі 2. Секція вертикально розміщених боксів 1 в нижній її частині може бути виконана з можливістю проходу або проїзду під нижнім боксом 1. Паркувальний модуль оснащений блоком керування (не показаний), який зв'язаний з приводом 3 вертикального переміщення, з приводом 5 механізму 4 переміщення автомобіля з піднімальної платформи 2 в бокси 1 і з боксів 1 на піднімальну платформу 2, і з пультом оператора (не показаний). У вихідному положенні піднімальна платформа 2 з механізмом 4 переміщення автомобіля з піднімальної платформи 2 в бокси 1 і з боксів 1 на піднімальну платформу 2 знаходиться в нижньому положенні. Водій, 6 поставивши автомобіль на піднімальну платформу 2, виходить з паркувального модуля. Оператор через пульт передає команду блоку управління на паркування автомобіля в відповідному вільному боксі 1 паркувального модуля. Інформація про вільні бокси 1 паркувального модуля знаходиться на пульті оператора. По команді блоку управління піднімальна платформа 2 піднімається на рівень відповідного боксу 1, механізм 4 з приводом 5 переміщує автомобіль в відповідний бокс 1, завершуючи паркування. Після цього піднімальна платформа 2 з механізмом 4 переміщення автомобіля опускається в вихідне положення. При паркуванні наступного автомобіля зазначений цикл повторяється. Розпарковку автомобіля (видачу автомобіля власнику з паркувального модуля) виконують наступним чином. Оператор через пульт передає команду блоку управління на розпарковку автомобіля з відповідного боксу 1 паркувального модуля. Інформація по розміщенню автомобілів в боксах 1 паркувального модуля знаходиться на пульті оператора. По команді блоку управління піднімальна платформа 2 піднімається на рівень відповідного боксу 1, механізм 4 з приводом 5 переміщує автомобіль з відповідного боксу 1 на піднімальну платформу 2. Після цього піднімальна платформа 2 опускається в вихідне положення. Водій (власник автомобіля) виводить автомобіль з паркувального модуля. При розпарковці наступного автомобіля зазначений цикл повторяється. 7 29906 8 9 29906 10 11 29906 12
