Двостороння ревізійна заслінка

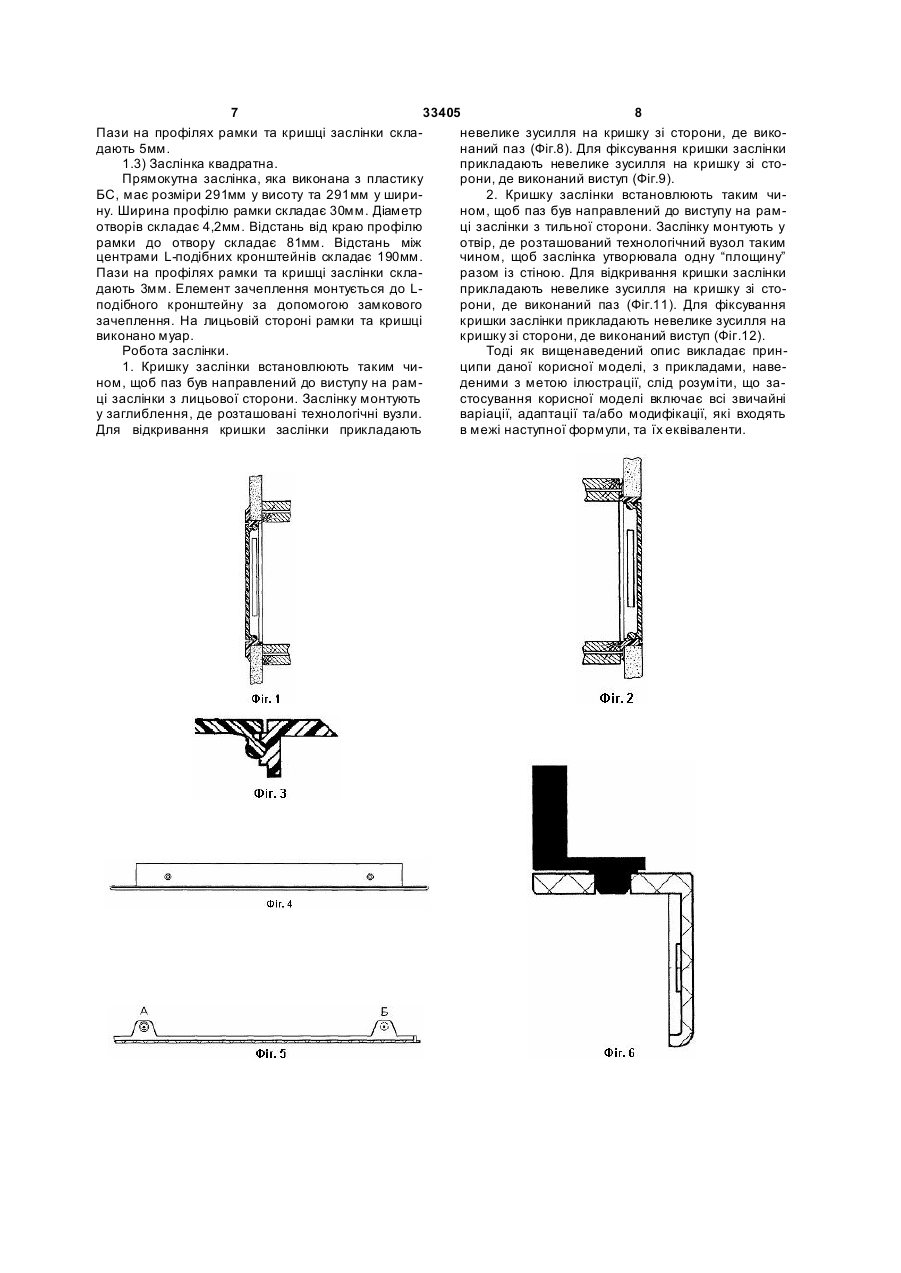

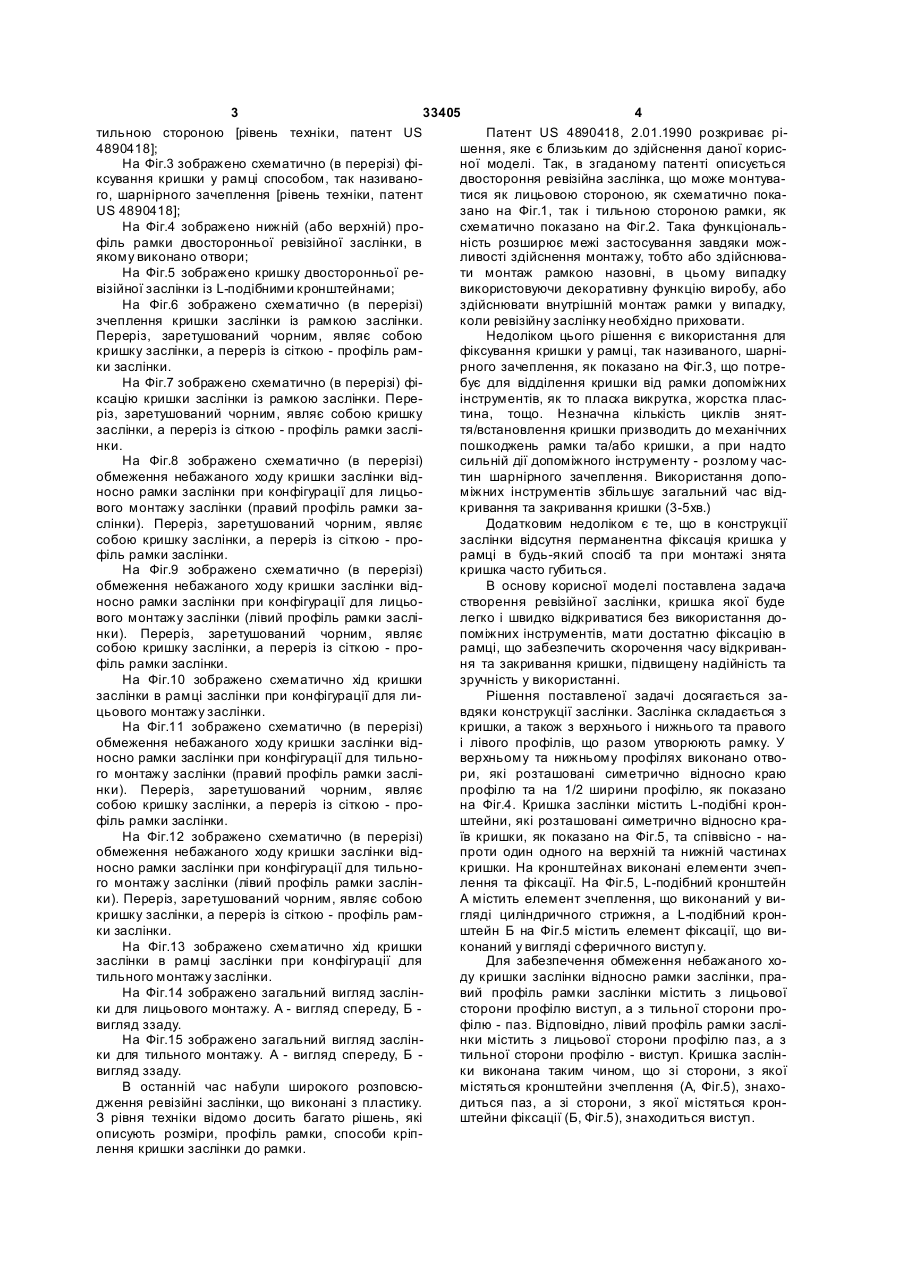

1. Двостороння ревізійна заслінка, яка складається з кришки, що містить L-подібні кронштейни, які розташовані співвісно на верхній та нижній частинах, а також з верхнього і нижнього та правого і лівого профілів, що разом утворюють рамку, яка відрізняється тим, що L-подібні кронштейни розташовані симетрично відносно країв кришки та співвісно; на кронштейнах виконані елементи зчеплення у вигляді циліндричного виступу і фіксації у вигляді сферичного виступу; на верхньому та нижньому профілях рамки виконано отвори, які розташовані симетрично відносно краю профілю та на U 2 (19) 1 3 33405 4 тильною стороною [рівень техніки, патент US Патент US 4890418, 2.01.1990 розкриває рі4890418]; шення, яке є близьким до здійснення даної корисНа Фіг.3 зображено схематично (в перерізі) фіної моделі. Так, в згаданому патенті описується ксування кришки у рамці способом, так називанодвостороння ревізійна заслінка, що може монтуваго, шарнірного зачеплення [рівень техніки, патент тися як лицьовою стороною, як схематично покаUS 4890418]; зано на Фіг.1, так і тильною стороною рамки, як На Фіг.4 зображено нижній (або верхній) просхематично показано на Фіг.2. Така функціональфіль рамки двосторонньої ревізійної заслінки, в ність розширює межі застосування завдяки можякому виконано отвори; ливості здійснення монтажу, тобто або здійснюваНа Фіг.5 зображено кришку двосторонньої рети монтаж рамкою назовні, в цьому випадку візійної заслінки із L-подібними кронштейнами; використовуючи декоративну функцію виробу, або На Фіг.6 зображено схематично (в перерізі) здійснювати внутрішній монтаж рамки у випадку, зчеплення кришки заслінки із рамкою заслінки. коли ревізійну заслінку необхідно приховати. Переріз, заретушований чорним, являє собою Недоліком цього рішення є використання для кришку заслінки, а переріз із сіткою - профіль рамфіксування кришки у рамці, так називаного, шарніки заслінки. рного зачеплення, як показано на Фіг.3, що потреНа Фіг.7 зображено схематично (в перерізі) фібує для відділення кришки від рамки допоміжних ксацію кришки заслінки із рамкою заслінки. Переінструментів, як то пласка викрутка, жорстка пласріз, заретушований чорним, являє собою кришку тина, тощо. Незначна кількість циклів знятзаслінки, а переріз із сіткою - профіль рамки заслітя/встановлення кришки призводить до механічних нки. пошкоджень рамки та/або кришки, а при надто На Фіг.8 зображено схематично (в перерізі) сильній дії допоміжного інструменту - розлому часобмеження небажаного ходу кришки заслінки відтин шарнірного зачеплення. Використання допоносно рамки заслінки при конфігурації для лицьоміжних інструментів збільшує загальний час відвого монтажу заслінки (правий профіль рамки закривання та закривання кришки (3-5хв.) слінки). Переріз, заретушований чорним, являє Додатковим недоліком є те, що в конструкції собою кришку заслінки, а переріз із сіткою - прозаслінки відсутня перманентна фіксація кришка у філь рамки заслінки. рамці в будь-який спосіб та при монтажі знята На Фіг.9 зображено схематично (в перерізі) кришка часто губиться. обмеження небажаного ходу кришки заслінки відВ основу корисної моделі поставлена задача носно рамки заслінки при конфігурації для лицьостворення ревізійної заслінки, кришка якої буде вого монтажу заслінки (лівий профіль рамки заслілегко і швидко відкриватися без використання донки). Переріз, заретушований чорним, являє поміжних інструментів, мати достатню фіксацію в собою кришку заслінки, а переріз із сіткою - прорамці, що забезпечить скорочення часу відкриванфіль рамки заслінки. ня та закривання кришки, підвищену надійність та На Фіг.10 зображено схематично хід кришки зручність у використанні. заслінки в рамці заслінки при конфігурації для лиРішення поставленої задачі досягається зацьового монтажу заслінки. вдяки конструкції заслінки. Заслінка складається з На Фіг.11 зображено схематично (в перерізі) кришки, а також з верхнього і нижнього та правого обмеження небажаного ходу кришки заслінки віді лівого профілів, що разом утворюють рамку. У носно рамки заслінки при конфігурації для тильноверхньому та нижньому профілях виконано отвого монтажу заслінки (правий профіль рамки засліри, які розташовані симетрично відносно краю нки). Переріз, заретушований чорним, являє профілю та на 1/2 ширини профілю, як показано собою кришку заслінки, а переріз із сіткою - прона Фіг.4. Кришка заслінки містить L-подібні кронфіль рамки заслінки. штейни, які розташовані симетрично відносно краНа Фіг.12 зображено схематично (в перерізі) їв кришки, як показано на Фіг.5, та співвісно - наобмеження небажаного ходу кришки заслінки відпроти один одного на верхній та нижній частинах носно рамки заслінки при конфігурації для тильнокришки. На кронштейнах виконані елементи зчепго монтажу заслінки (лівий профіль рамки заслінлення та фіксації. На Фіг.5, L-подібний кронштейн ки). Переріз, заретушований чорним, являє собою А містить елемент зчеплення, що виконаний у викришку заслінки, а переріз із сіткою - профіль рамгляді циліндричного стрижня, а L-подібний кронки заслінки. штейн Б на Фіг.5 містить елемент фіксації, що виНа Фіг.13 зображено схематично хід кришки конаний у вигляді сферичного виступ у. заслінки в рамці заслінки при конфігурації для Для забезпечення обмеження небажаного хотильного монтажу заслінки. ду кришки заслінки відносно рамки заслінки, праНа Фіг.14 зображено загальний вигляд заслінвий профіль рамки заслінки містить з лицьової ки для лицьового монтажу. А - вигляд спереду, Б сторони профілю виступ, а з тильної сторони провигляд ззаду. філю - паз. Відповідно, лівий профіль рамки засліНа Фіг.15 зображено загальний вигляд засліннки містить з лицьової сторони профілю паз, а з ки для тильного монтажу. А - вигляд спереду, Б тильної сторони профілю - виступ. Кришка заслінвигляд ззаду. ки виконана таким чином, що зі сторони, з якої В останній час набули широкого розповсюмістяться кронштейни зчеплення (А, Фіг.5), знаходження ревізійні заслінки, що виконані з пластику. диться паз, а зі сторони, з якої містяться кронЗ рівня техніки відомо досить багато рішень, які штейни фіксації (Б, Фіг.5), знаходиться виступ. описують розміри, профіль рамки, способи кріплення кришки заслінки до рамки. 5 33405 6 Слід визначити, що сторони, на яких розміщені мою “виступ в рамці-паз в кришці” та “паз в рамціелементи зачеплення та фіксації заслінки, є вервиступ в кришці” дозволяє рух кришки заслінки в хом та низом. рамці заслінки при конфігурації для тильного монКваліфікованому фахівцю в даній галузі технітажу як схематично показано на Фіг.13. ки буде зрозуміло, що при дзеркальному відтвореДодатковим втіленням корисної моделі є виконі рамки заслінки позначення “права сторона” змінання поверхні кришки та/або лицьової сторони ниться на “ліва сторона”, а позначення “ліва рамки заслінки з неоднорідністю поверхні - муар. сторона” зміниться на “права сторона”. НезалежТаке втілення дозволяє проведення малярних роно, аналогічно може змінюватись визначення “вербіт безпосередньо на кришці заслінки. хній” на “нижній” та “нижній” на “верхні”. Таким чином, запропонована заслінка, як вона Більш детально зчеплення кришки заслінки із описана вище, без обмежень, забезпечує скорорамкою заслінки пояснюється за допомогою схечення часу відкривання та закривання кришки заматичного зображення, наведеного на Фіг.6. Верхслінки, підвищену надійність та зручність в експлуній та нижній L-подібний кронштейн із циліндричатації. ним стрижнем (кронштейни зчеплення) кришки Термін “конфігурація для лицьового монтажу” заслінки вводять в зачеплення із отворами у верхв даній заявці означає встановлення кришки заньому та нижньому профілях рамки заслінки. слінки в рамку заслінки, як показано на Фіг.14. Створене зчеплення утримує кришку в рамці та Термін “конфігурація для тильного монтажу” в забезпечує кругове обертання навколо вісі фіксаданій заявці означає встановлення кришки заслінції. ки в рамку заслінки, як показано на Фіг.15. Додатковим втіленням корисної моделі є викоТермін “зчеплення” в даній заявці означає занання циліндричних стрижнів на L-подібних кронкріплення одного елементу відносно іншого елештейнах знімними, тобто можуть бути встановлементу без можливості виведення одного елементу ні/зняті за допомогою різьби, замкового відносно іншого із закріплення при зовнішній дії. зачеплення або в будь-який інший спосіб, відомий Термін “фіксація” в даній заявці означає закріз рівня техніки. плення одного елементу відносно іншого елементу Більш детально фіксація кришки заслінки із із можливістю виведення одного елементу відносрамкою заслінки пояснюється за допомогою схено іншого із закріплення при зовнішній дії. матичного зображення, наведеного на Фіг.7. ВерхТермін “пружна дія” в даній заявці означає ній та нижній L-подібний кронштейн із сферичними властивість, яка описується теорією пружної та виступами (кронштейни фіксації) кришки заслінки пластичної деформації для матеріалу, із якого вводять в зачеплення із отворами у верхньому та виготовлена кришка разом із L-подібним кроннижньомупрофілях рамки заслінки. Завдяки сфештейном. ричній формі виступів та пружній дії L-подібного Якщо не визначено інше, те хнічні та наукові кронштейну відбувається фіксуюче зачеплення терміни, що використовуються в даній заявці, макришки заслінки із отворами рамки заслінки. При ють значення, що звичайно зрозумілі фахівцю в незнаному зусиллі, завдяки сферичній формі виданій галузі техніки. Всі патенти, заявки, опублікоступів та пружній дії L-подібного кронштейну, відвані заявки та інші публікації та визначення з баз бувається вивід із зачеплення кришки заслінки із даних, включені в дану заявку в повному обсязі отворів рамки заслінки. шляхом посилання. Коли існує будь-яке протиріччя Більш детально обмеження небажаного ходу або відмінність між визначеннями в даній частині кришки заслінки відносно рамки заслінки пояснюта визначеннями, які включені або процитовані в ється за допомогою схематичного зображення, будь-яких патентах, заявках, опублікованих заявнаведеного на Фіг.8-13. ках та інших публікаціях та визначеннях, які отриПри конфігурації для лицьового монтажу замані з інших баз даних, дійсними є визначення, слінки, L-подібний кронштейн зчеплення кришки надані в даній частині. заслінки вводять в зчеплення із отворами рамки Приклади. заслінки в такий спосіб, щоб паз на кришці заслін1.1) Заслінка вертикальна. ки зайшов у виступ на профілі рамки заслінки, як Прямокутна заслінка, яка виконана з пластику зображено на Фіг.8. Відповідно, при закриванні АБС, має розміри 336мм у висоту та 236мм у шикришки, виступ на кришці заслінки співпаде з парину. Ширина профілю рамки складає 20мм. Діазом на профілі рамки заслінки, як зображено на метр отворів складає 4,2мм. Відстань від краю Фіг.9. Таким чином, виконання обмеження систепрофілю рамки до отвору складає 47мм. Відстань мою “виступ в рамці-паз в кришці” та “паз в рамціміж центрами L-подібних кронштейнів складає 150 виступ в кришці” дозволяє рух кришки заслінки в мм. Пази на профілях рамки та кришці заслінки рамці заслінки при конфігурації для лицьового складають 1,5мм. Елемент зачеплення монтується монтажу, як схематично показано на Фіг.10. до L-подібного кронштейну за допомогою різьби. При конфігурації для тильного монтажу заслінНа лицьовій стороні рамки та кришці виконано ки, L-подібний кронштейн зчеплення кришки заслімуар. нки вводять в зчеплення із отворами рамки заслін1.2) Заслінка вертикальна. ки в такий спосіб, щоб паз на кришці заслінки Прямокутна заслінка, яка виконана з пластику зайшов у виступ на профілі рамки заслінки, як зоПС, має розміри 197мм у висоту та 291мм у ширибражено на Фіг.11. Відповідно, при закриванні ну. Ширина профілю рамки складає 20мм. Діаметр кришки, виступ на кришці заслінки співпаде з паотворів складає 4,2мм. Відстань від краю профілю зом на профілі рамки заслінки, як зображено на рамки до отвору складає 81мм. Відстань між Фіг.12. Таким чином, виконання обмеження систецентрами L-подібних кронштейнів складає 190мм. 7 33405 8 Пази на профілях рамки та кришці заслінки скланевелике зусилля на кришку зі сторони, де викодають 5мм. наний паз (Фіг.8). Для фіксування кришки заслінки 1.3) Заслінка квадратна. прикладають невелике зусилля на кришку зі стоПрямокутна заслінка, яка виконана з пластику рони, де виконаний виступ (Фіг.9). БС, має розміри 291мм у висоту та 291мм у шири2. Кришку заслінки встановлюють таким чину. Ширина профілю рамки складає 30мм. Діаметр ном, щоб паз був направлений до виступу на рамотворів складає 4,2мм. Відстань від краю профілю ці заслінки з тильної сторони. Заслінку монтують у рамки до отвору складає 81мм. Відстань між отвір, де розташований технологічний вузол таким центрами L-подібних кронштейнів складає 190мм. чином, щоб заслінка утворювала одну “площину” Пази на профілях рамки та кришці заслінки скларазом із стіною. Для відкривання кришки заслінки дають 3мм. Елемент зачеплення монтується до Lприкладають невелике зусилля на кришку зі стоподібного кронштейну за допомогою замкового рони, де виконаний паз (Фіг.11). Для фіксування зачеплення. На лицьовій стороні рамки та кришці кришки заслінки прикладають невелике зусилля на виконано муар. кришку зі сторони, де виконаний виступ (Фіг.12). Робота заслінки. Тоді як вищенаведений опис викладає прин1. Кришку заслінки встановлюють таким чиципи даної корисної моделі, з прикладами, навеном, щоб паз був направлений до виступу на рамденими з метою ілюстрації, слід розуміти, що заці заслінки з лицьової сторони. Заслінку монтують стосування корисної моделі включає всі звичайні у заглиблення, де розташовані технологічні вузли. варіації, адаптації та/або модифікації, які входять Для відкривання кришки заслінки прикладають в межі наступної формули, та їх еквіваленти. 9 33405 10 11 Комп’ютерна в ерстка В. Мацело 33405 Підписне 12 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
