Шліфувально-натирочна машина для підлог

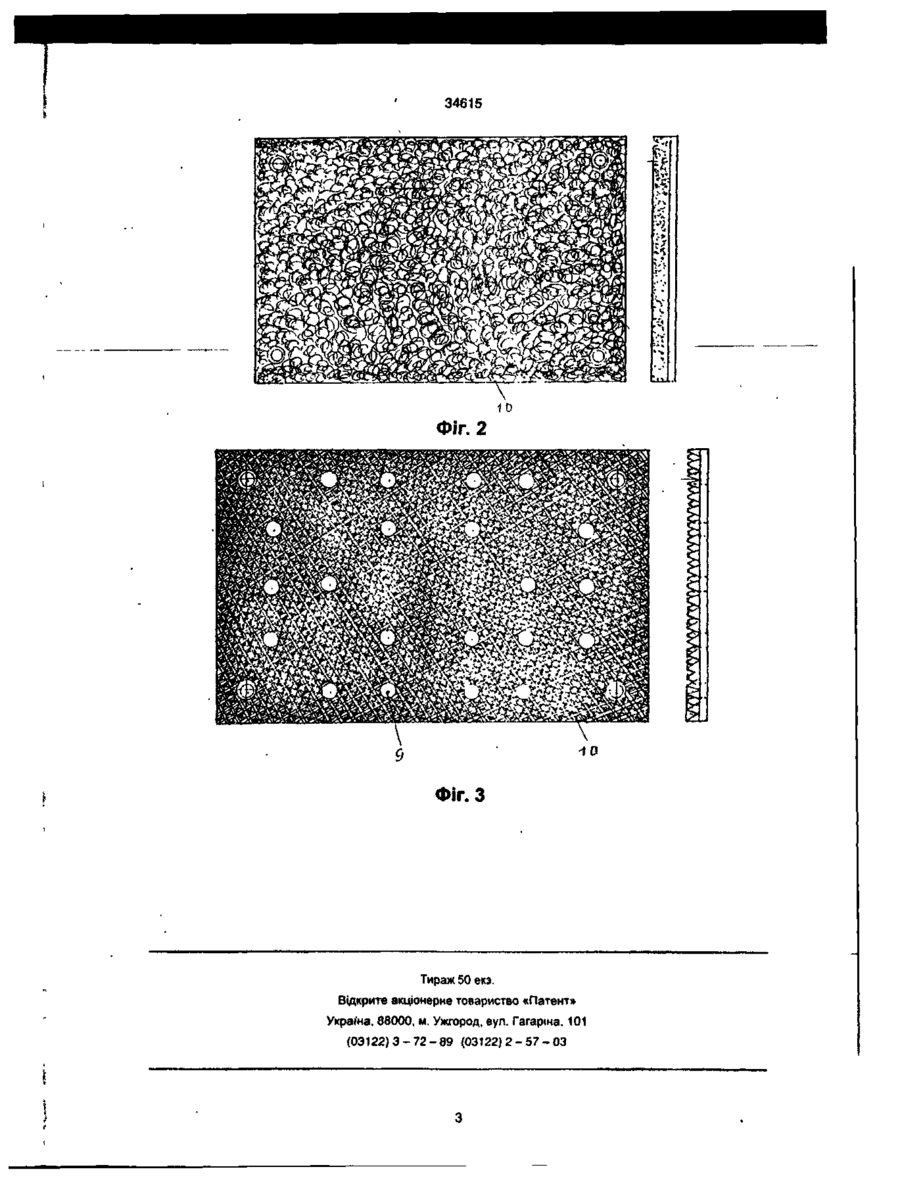

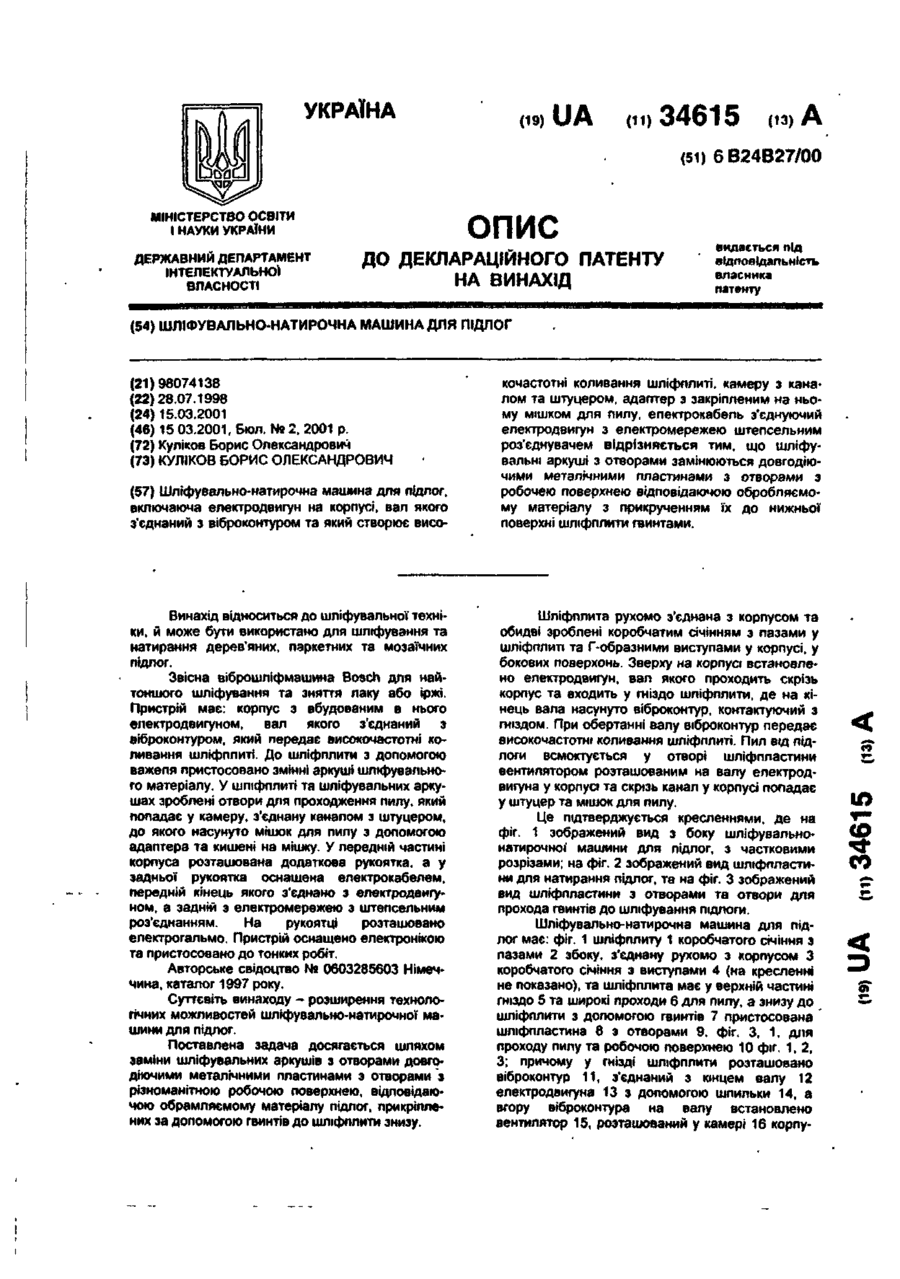

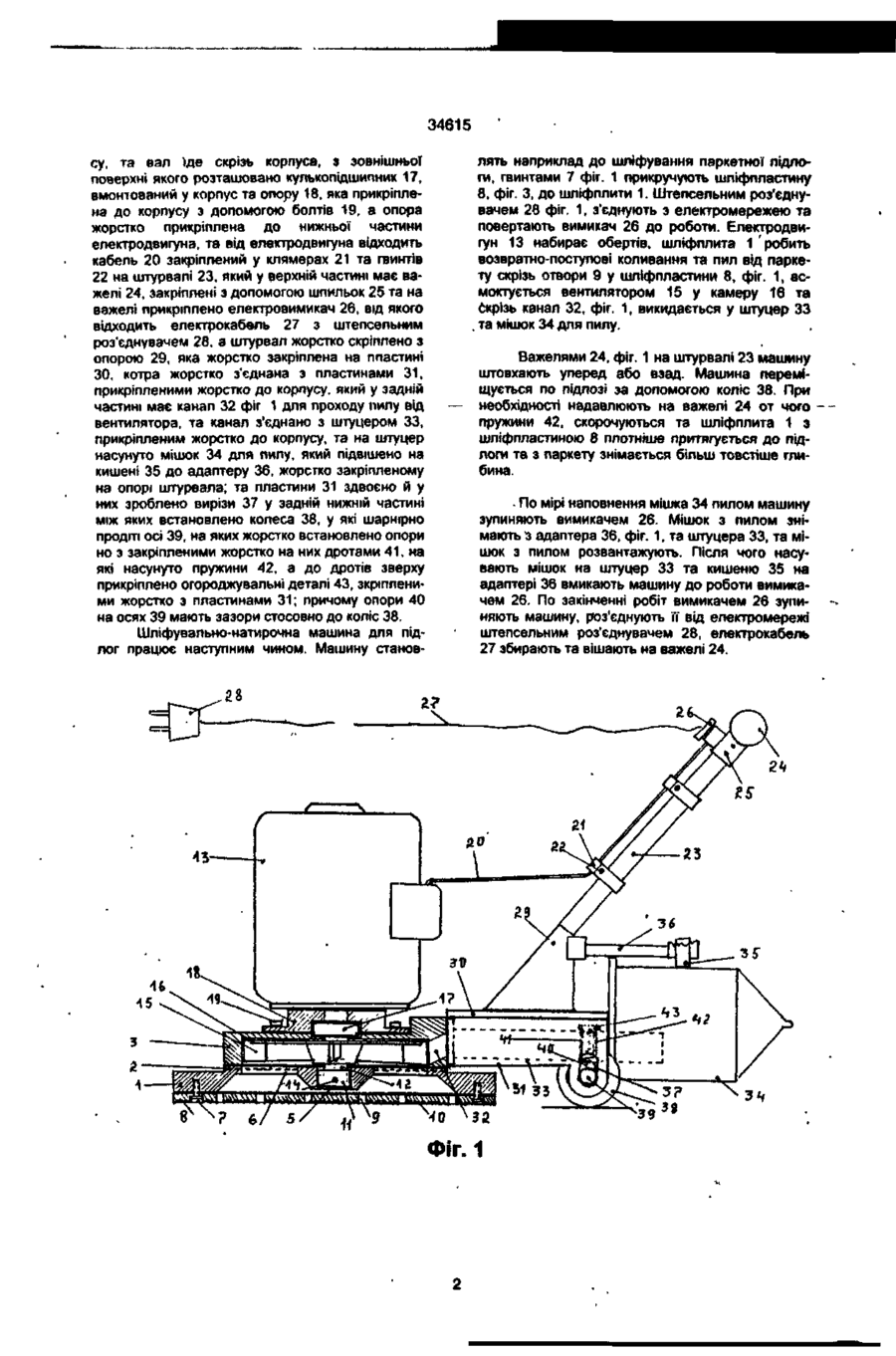

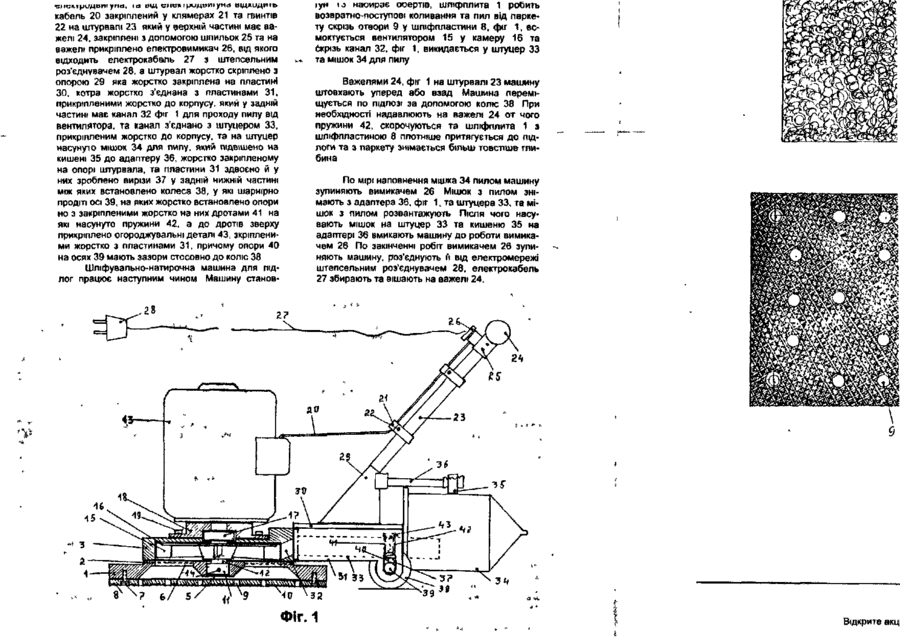

Шліфувально-натирочна машина для підлог, включаюча електродвигун на корпусі, вал якого з'єднаний з віброконтуром та який створює висо Винахід відноситься до шліфувальної техніки, й може бути використано для шліфування та натирання дерев'яних, паркетних та мозаїчних підлог. Звісна віброшпіфмашина Bosch для найтоншого шліфування та зняття лаку або іржі. Пристрій має: корпус з вбудованим в нього електродвигуном, вал якого з'єднаний з віброконтуром, який передає високочастотні коливання шліфплиті. До шліфплити з допомогою важеля пристосовано змінні аркуші шліфувального матеріалу. У шпіфплиті та шліфувальних аркушах зроблені отвори для проходження пилу, який попадає у камеру, з'єднану каналом з штуцером, до якого насунуто мішок для пилу з допомогою адаптера та кишені на мішку. У передній частині корпуса розташована додаткова рукоятка, а у задньої рукоятка оснащена електрокабелем, передній кінець якого з'єднано з електродвигуном, а задній з електромережею з штепсельним роз'єднанням. На рукоятці розташовано електрогальмо. Пристрій оснащено електронікою та пристосовано до тонких робіт. Авторське свідоцтво № 0603285603 Німеччина, каталог 1997 року. Суттєвіть винаходу - розширення технологічних можливостей шліфувально-натирочної машини для підлог. Поставлена задача досягається шляхом заміни шліфувальних аркушів з отворами довгодіючими металічними пластинами з отворами з різноманітною робочою поверхнею, відповідаючою обрамляемому матеріалу підлог, прикріплених за допомогою гвинтів до шліфплити знизу. кочастотні коливання шліфплиті. камеру з каналом та штуцером, адаптер з закріпленим на ньому мішком для пилу, електрокабель з'єднуючий електродвигун з електромережею штепсельним роз'єднувачем відрізняється тим. що шліфувальні аркуші з отворами замінюються довгодіючими металічними пластинами з отворами з робочею поверхнею відповідаючою обробляємому матеріалу з прикрученням їх до нижньої поверхні шліфплити гвинтами. Шліфплита рухомо з'єднана з корпусом та обидві зроблені коробчатим січінням з пазами у шліфплиті та Г-образними виступами у корпусі, у бокових поверхонь. Зверху на корпусі встановлено електродвигун, вал якого проходить скрізь корпус та входить у гніздо шліфплити, де на кінець вала насунуто віброконтур. контактуючий з гніздом. При обертанні валу віброконтур передає високочастотні коливання шліфплиті. Пил від підлоги всмоктується у отворі шліфпластини вентипятором розташованим на валу електродвигуна у корпусі та скрізь канал у корпусі попадає у штуцер та мішок для пилу. Це підтверджується кресленнями, де на фіг. 1 зображений вид з боку шліфувальнонатирочної машини для підлог, з частковими розрізами; на фіг. 2 зображений вид шліфпластини для натирання підлог, та на фіг. З зображений вид шліфпластини з отворами та отвори для прохода гвинтів до шліфування підлоги. Шліфувально-натирочна машина для підлог має: фіг. 1 шліфплиту 1 коробчатого січіння з пазами 2 збоку, з'єднану рухомо з корпусом З коробчатого січіння з виступами 4 (на кресленні не показано), та шліфплита має у верхній частині гніздо 5 та широкі проходи 6 для пилу, а знизу до шліфплити з допомогою гвинтів 7 пристосована шліфпластина 8 з отворами 9, фіг. З, 1, для проходу пилу та робочою поверхнею 10 фіг. 1. 2, 3; причому у гнізді шліфплити розташовано віброконтур 11, з'єднаний з кінцем валу 12 електродвигуна 13 з допомогою шпильки 14, а вгору віброконтура на валу встановлено вентилятор 15, розташований у камері 16 корпу ю 5 CO о» 34615 су, та вал іде скрізь корпуса, з зовнішньої поверхні якого розташовано кулькопідшипник 17, вмонтований у корпус та опору 18, яка прикріплена до корпусу з допомогою болтів 19, а опора жорстко прикріплена до нижньої частини електродвигуна, та від електродвигуна відходить кабель 20 закріплений у клямерах 21 та гвинтів 22 на штурвалі 23, який у верхній частині має важені 24, закріплені з допомогою шпильок 25 та на важелі прикріплено електровимикач 26, від якого відходить електрокабель 27 з штепсельним роз'єднувачем 28, а штурвал жорстко скріплено з опорою 29, яка жорстко закріплена на ппастині 30, котра жорстко з'єднана з пластинами 31, прикріпленими жорстко до корпусу, який у задній частині має канал 32 фіг 1 для проходу пилу від вентилятора, та канал з'єднано з штуцером 33, прикріпленим жорстко до корпусу, та на штуцер насунуто мішок 34 для пилу, який підвішено на кишені 35 до адаптеру 36, жорсгко закріпленому на опорі штурвала; та пластини 31 здвоєно й у них зроблено вирізи 37 у задній нижній частині між яких встановлено колеса 38, уякі шарнгрно продіті осі 39, на яких жорстко встановлено опори но з закріпленими жорстко на них дротами 41, на які насунуто пружини 42, а до дротів зверху прикріплено огороджувальні деталі 43, зкріпленими жорстко з пластинами 31; причому опори 40 на осях 39 мають зазори стосовно до коліс 38. Шліфувально-натирочна машина для під* лог працює наступним чином. Машину станов 8х \? лять наприклад до шліфування паркетної підлоги, гвинтами 7 фіг. 1 прикручують шліфпластину 8, фіг. З, до шліфплити 1. Штепсельним роз'єднувачем 28 фіг. 1, з'єднують з електромережею та повертають вимикач 26 до роботи. Електродвигун 13 набирає обертів, шліфплита 1 робить возвратно-поступові коливання та пил від паркету скрізь отвори 9 у шліфпластини 8, фіг. 1, всмоктується вентилятором 15 у камеру 16 та скрізь канал 32, фіг. 1, викидається у штуцер 33 . та мішок 34 для пилу. Важелями 24, фіг. 1 на штурвалі 23 машину штовхають уперед або взад Машина переміщується по підлозі за допомогою коліс 38. При необхідності надавлюють на важелі 24 от чого пружини 42, скорочуються та шліфплита 1 з шліфлластимою 8 плотніше притягується до підлоги та з паркету знімається більш товстіше глибина. • По мірі наповнення мішка 34 пилом машину зупиняють вимикачем 26. Мішок з пилом знімають з адаптера 36, фіг. 1, та штуцера 33, та мішок з пилом розвантажують. Після чого насувають мішок на штуцер 33 та кишеню 35 на адаптері 36 вмикають машину до роботи вимикачем 26. По закінченні робіт вимикачем 26 зупиняють машину, роз'єднують її від електромережі штепсельним роз'єднувачем 28, електрокабель 27 збирають та вішають на важелі 24. б/ Фіг. 1 34615 & Фіг. 2 Фіг. З Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна. 101 (03122)3-72-89 (03122)2-57-03
