Формула / Реферат

Пристрій для вібропламетарного обробітку деталей, що містить ренту, ротор, який приводиться в обертовий рух від привода, розміщені рівномірно по колу на роторі, з можливістю обертання навколо власних осей. контейнери і привід коливних рухів контейнерів, який відрізняється тим, що ротор за допомогою пружних елементів підвішується до водила, яке приводиться в обертовий рух від привода, а привід коливних рухів контейнерів виконаний у вигляді вставленого у роторі на підшипниках, вертикального вала з дебалансними вантажами, який з'єднаний за допомогою механічних передач із контейнерами.

Текст

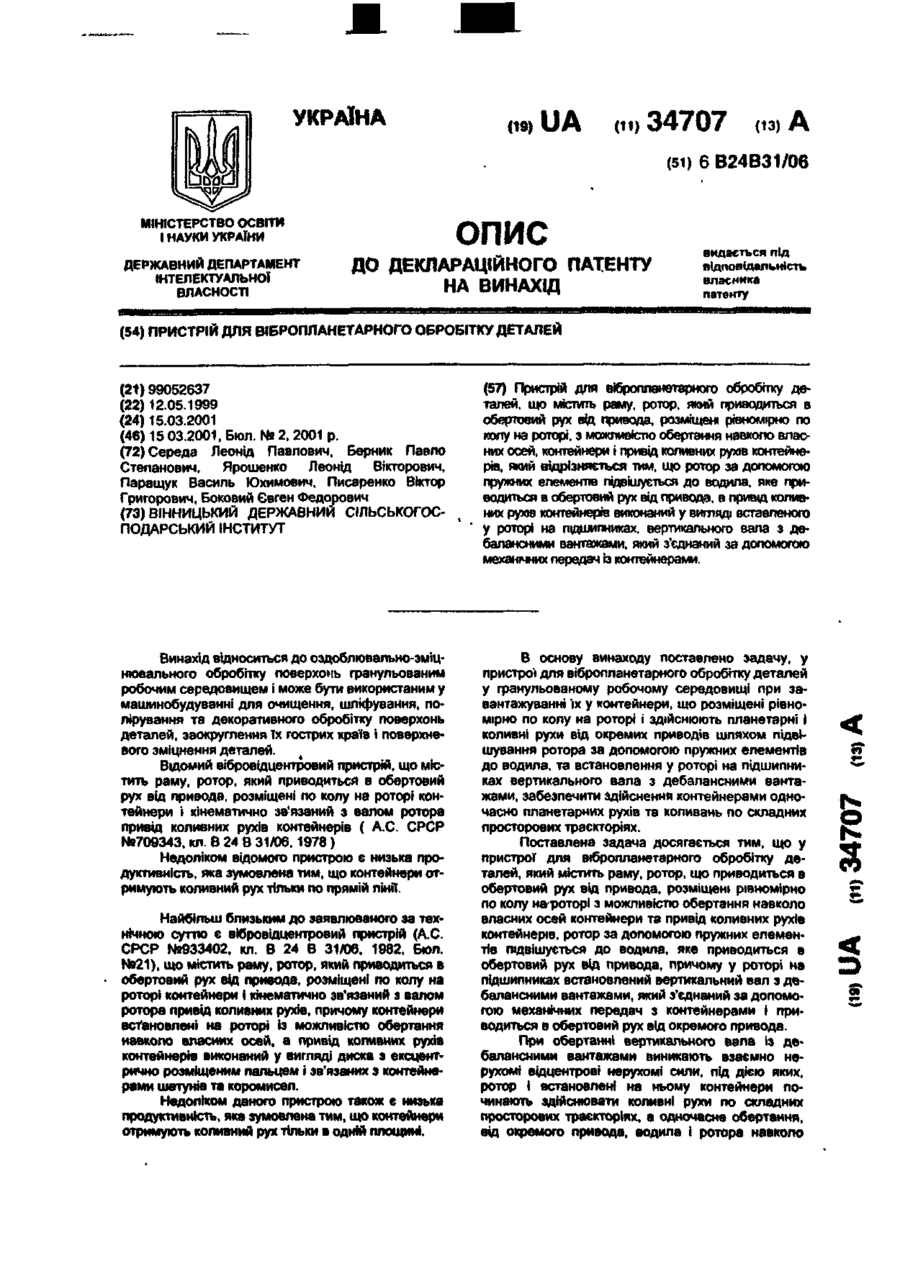

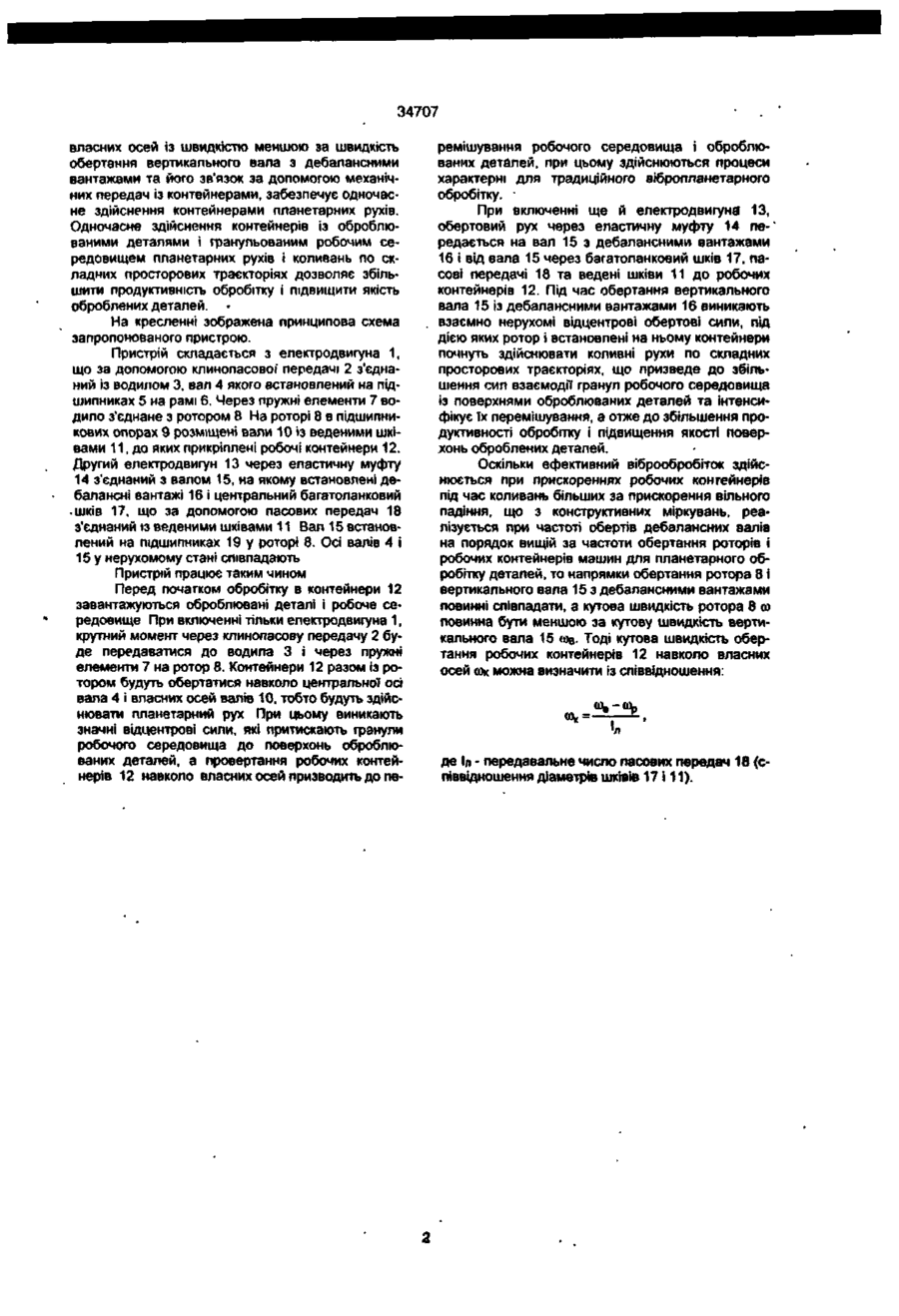

Пристрій для вібропланетарного обробггку деталей, що містить раму, ротор, який приводиться в обертовий рух від привода, розміщені рівномірно по колу на роторі, з можливістю обертання навколо власних осей, контейнери і привід коливних рухів контейнерів, який відрізняється тим, що ротор за допомогою пружних елементів підвішується до водила, яке приводиться в обертовий рух від привода, а привід коливних рухів контейнерів виконаний у вигляді вставленого у роторі на підшипниках, вертикального вала з дебалансними вантажами, який з'єднаний за допомогою механічних передач із контейнерами. Винахід відноситься до оздоблювально-зміцнювального обробітку поверхонь гранульованим робочим середовищем і може бути використаним у машинобудуванні для очищення, шліфування, полірування та декоративного обробітку поверхонь деталей, заокруглення їх гострих країв і поверхневого зміцнення деталей. Відомий вібровідцентровий пристрій, що містить раму, ротор, який приводиться в обертовий рух від привода, розміщені по колу на роторі контейнери і кінематично зв'язаний з валом ротора привід коливних рухів контейнерів ( А.С. СРСР N«709343. кл. В 24 В 31/06,1978 ). Недоліком відомого пристрою є низька продуктивність, яка зумовлена тим, що контейнери отримують коливний рух тільки по прямій лінії. В основу винаходу поставлено задачу, у пристрої для вібропланетарного обробітку деталей у гранульованому робочому середовищі при завантажуванні їх у контейнери, що розміщені рівномірно по колу на роторі і здійснюють планетарні і коливні рухи від окремих приводів шляхом підвішування ротора за допомогою пружних елементів до водила, та встановлення у роторі на підшипниках вертикального вала з дебалансними вантажами, забезпечити здійснення контейнерами одночасно планетарних рухів та коливань по складних просторових траєкторіях. Найбільш близьким до заявлюваного за тех* нічною суттю є вібровідцентровий пристрій (А.С. СРСР N9933402, кл. В 24 В 31/06, 1982, Бюл. N921), що містить раму, ротор, який приводиться в обертовий рух від привода, розміщені по колу на роторі контейнери і кінематично зв'язаний з валом ротора привід коливних рухів, причому контейнери встановлені на роторі із можливістю обертання навколо власних осей, а привід коливних рухів контейнерів виконаний у вигляді диска з ексцентрично розміщеним пальцем і зв'язаних з контейнерами шатунів та коромисел. Недоліком даного пристрою також є низька продуктивність, яка зумовлена тим, що контейнери отримують коливний рух тільки в одній площині. Поставлена задача досягається тим, що у пристрої для вібропланетарного обробітку деталей, який містить раму, ротор, що приводиться в обертовий рух від привода, розміщені рівномірно по колу нароторі з можливістю обертання навколо власних осей контейнери та привід коливних рухів контейнерів, ротор за допомогою пружних елементів підвішується до водила, яке приводиться в обертовий рух від привода, причому у роторі на підшипниках встановлений вертикальний вал з дебалансними вантажами, який з'єднаний за допомогою механічних передач з контейнерами і приводиться в обертовий рух від окремого привода. При обертанні вертикального вала із дебалансними вантажами виникають взаємно нерухомі відцентрові нерухомі сили, під дією яких, ротор і встановлені на ньому контейнери починають здійснювати коливні рухи по складних просторових траєкторіях, а одночасне обертання, від окремого привода, водила і ротора навколо 5* СО < Э 8Г ж УКРАЇНА UA (ID 34707 (із) А (51) 6 B24B31/06 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА ВИНАХІД видасться під відповідальність власника патенту (54) ПРИСТРІЙ ДЛЯ ВІБРОПЛАНЕТАРНОГО ОБРОБІТКУ ДЕТАЛЕЙ (21) 99052637 (22) 12.05.1999 (24) 15.03.2001 (46) 15 03.2001, Бюл. Na 2, 2001 p. (72) Середа Леонід Павлович, Берник Павло Степанович, Ярошенко Леонід Вікторович, Паращук Василь Юхимович, Писаренко Віктор Григорович, Боковий Євген Федорович (73) вінницький ДЕРЖАВНИЙ СІЛЬСЬКОГОСПОДАРСЬКИЙ ІНСТИТУТ (57) Пристрій для вібролланетарного обробітку деталей, що містить раму, ротор, який приводиться в обертовий рух від привода, розміщені рівномірно по колу на роторі, з можливістю обертання навколо власних осей, контейнери і привід коливних рухів контейнерів, який відрізняється тим, що ротор за допомогою пружних елементів підвішується до водила, яке приводиться в обертовий рух від привода, а привщ коливних рухів контейнерів виконаний у вигляді вставленого у роторі на пщшипниках, вертикального вала з дебалансними вантажами, який з'єднаний за допомогою механічних передач із контейнерами. Винахід відноситься до оздоблювально-зміцнювального обробітку поверхонь гранульованим робочим середовищем і може бути використаним у машинобудуванні для очищення, шліфування, полірування та декоративного обробітку поверхонь деталей, заокруглення їх гострих країв і поверхневого зміцнення деталей. Відомий вібровідцентровий пристрій, що містить раму, ротор, який приводиться в обертовий рух від привода, розміщені по колу на роторі контейнери і кінематично зв'язаний з валом ротора привід коливних рухів контейнерів ( А.С. СРСР №709343. кл.В 24 В 31/06.1978 ) Недоліком відомого пристрою є низька продуктивність, яка зумовлена тим, що контейнери отримують коливний рух тільки по прямій пініТ. В основу винаходу поставлено задачу, у пристрої для вібролланетарного обробітку деталей у гранульованому робочому середовищі при завантажуванні їх у контейнери, що розміщені рівномірно по колу на роторі і здійснюють планетарні і коливні рухи від окремих приводів шляхом підвішування ротора за допомогою пружних елементів до водила, та встановлення у роторі на підшипниках вертикального вала з дебалансними вантажами, забезпечити здійснення контейнерами одночасно планетарних рухів та коливань по складних просторових траєкторіях. Поставлена задача досягається тим, що у пристрої для вібропланетарного обробітку деталей, який містить раму, ротор, що приводиться в обертовий рух від привода, розміщені рівномірно по колу на-роторі з можливістю обертання навколо власних осей контейнери та привід коливних рухів контейнерів, ротор за допомогою пружних елементів підвішується до водила, яке приводиться в обертовий рух від привода, причому у роторі на підшипниках встановлений вертикальний вал з дебалансними вантажами, який з'єднаний за допомогою механічних передач з контейнерами і приводиться в обертовий рух від окремого привода. При обертанні вертикального вала із дебалансними вантажами виникають взаємно нерухомі відцентрові нерухомі сили, під дією яких, ротор і встановлені на ньому контейнери починають здійснювати коливні рухи по складних просторових траєкторіях, а одночасне обертання, від окремого привода, водила І ротора навколо Найбільш близьким до заявлюваного за технічною суттю є вібровідцентровий пристрій (А.С. СРСР №933402, кл. В 24 В 31/06, 1982, Бюл. №21), що містить раму, ротор, який приводиться в обертовий рух від привода, розміщені по колу на роторі контейнери і кінематично зв'язаний з валом ротора привід коливних рухів, причому контейнери встановлені на роторі із можливістю обертання навколо власних осей, а привід коливних рухів контейнерів виконаний у вигляді диска з ексцентрично розміщеним пальцем І зв'язаних з контейнерами шатунів та коромисел. Недоліком даного пристрою також є низька продуктивність, яка зумовлена тим, що контейнери отримують коливний рух тільки в одній площині. СО 34707 власних осей із швидкістю меншою за швидкість обертання вертикального вала з дебалансними вантажами та його зв'язок за допомогою механічних передач із контейнерами, забезпечує одночасне здійснення контейнерами планетарних рухів. Одночасне здійснення контейнерів із оброблюваними деталями і гранульованим робочим середовищем планетарних рухів і коливань по складних просторових траєкторіях дозволяє збільшити продуктивність обробітку і підвищити якість оброблених деталей. На кресленні зображена принципова схема запропонованого пристрою. Пристрій складається з електродвигуна 1, що за допомогою клинопасової передачі 2 з'єднаний із водилом 3, вал 4 якого встановлений на підшипниках 5 на рамі 6. Через пружні елементи 7 водило з'єднане з ротором 8 На роторі 8 в підшипникових опорах 9 розміщені вали 10 із веденими шківами 11, до яких прикріплені робочі контейнери 12. Другий електродвигун 13 через еластичну муфту 14 з'єднаний з валом 15, на якому встановлені дебалансні вантажі 16 і центральний багатоланковий • шків 17, що за допомогою пасових передач 18 з'єднаний із веденими шківами 11 Вал 15 встановлений на підшипниках 19 у роторі 8. Осі валів 4 і 15 у нерухомому стані співпадають Пристрій працює таким чином Перед початком обробітку в контейнери 12 завантажуються оброблювані деталі і робоче середовище При включенні тільки електродвигуна 1, крутний момент через клинопасову передачу 2 буде передаватися до водила 3 і через пружні елементи 7 на ротор 8. Контейнери 12 разом із ротором будуть обертатися навколо центральної осі вала 4 і власних осей валів 10, тобто будуть здійснювати планетарний рух При цьому виникають значні відцентрові сили, які притискають гранули робочого середовища до поверхонь оброблюваних деталей, а провертання робочих контейнерів 12 навколо власних осей призводить до пе ремішування робочого середовища і оброблюваних деталей, при цьому здійснюються процеси характерні для традиційного вібропланетарного обробітку. • При включенні ще й електродвигуна 13, обертовий рух через еластичну муфту 14 пе-' редається на вал 15 з дебалансними вантажами 16 і від вала 15 через багатоланковий шків 17, пасові передачі 18 та ведені шківи 11 до робочих контейнерів 12. Під час обертання вертикального вала 15 із дебалансними вантажами 16 виникають взаємно нерухомі відцентрові обертові сипи, під дією яких ротор і встановпені на ньому контейнери почнуть здійснювати коливні рухи по складних просторових траєкторіях, що призведе до збільшення сил взаємодії гранул робочого середовища із поверхнями оброблюваних деталей та інтенсифікує їх перемішування, а отже до збільшення продуктивності обробітку і підвищення якості поверхонь оброблених деталей. Оскільки ефективний віброобробіток здійснюється при прискореннях робочих контейнерів під час коливань більших за прискорення вільного падіння, що з конструктивних міркувань, реалізується при частоті обертів дебалансних валів на порядок вищій за частоти обертання роторів і робочих контейнерів машин для планетарного обробітку деталей, то напрямки обертання ротора 8 І вертикального вала 15 з дебалансними вантажами повинні співпадати, а кутова швидкість ротора 8 со повинна бути меншою за кутову швидкість вертикального вала 15 сов. Тоді кутова швидкість обертання робочих контейнерів 12 навколо власних осей сок можна визначити із співвідношення: У де І л - передавальне число пасових передач 18 (співвідношення діаметрів шківів 17 И 1 ) . 34707 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна. 101 (03122)3-72-89 (03122)2-57-03

Дивитися

Додаткова інформація

Назва патенту англійською

Device for vibration planetary treatment of articles

Автори англійською

Sereda Leonid Pavlovych, Bernyk Pavlo Stepanovych, Yaroshenko Leonid Viktorovych, Paraschuk Vasyl Yukhymovych, Pysarenko Viktor Hryhorovych, Bohovyi Yevhen Fedorovych

Назва патенту російською

Устройство для вибропланетарной обработки деталей

Автори російською

Середа Леонид Павлович, Берник Павел Степанович, Ярошенко Леонид Викторович, Паращук Василий Ефимович, Писаренко Виктор Григорьевич, Боковой Евгений Федорович

МПК / Мітки

МПК: B24B 31/06

Мітки: вібропланетарного, обробітку, деталей, пристрій
