Пневматичний розподільник і сівалка з таким розподільником

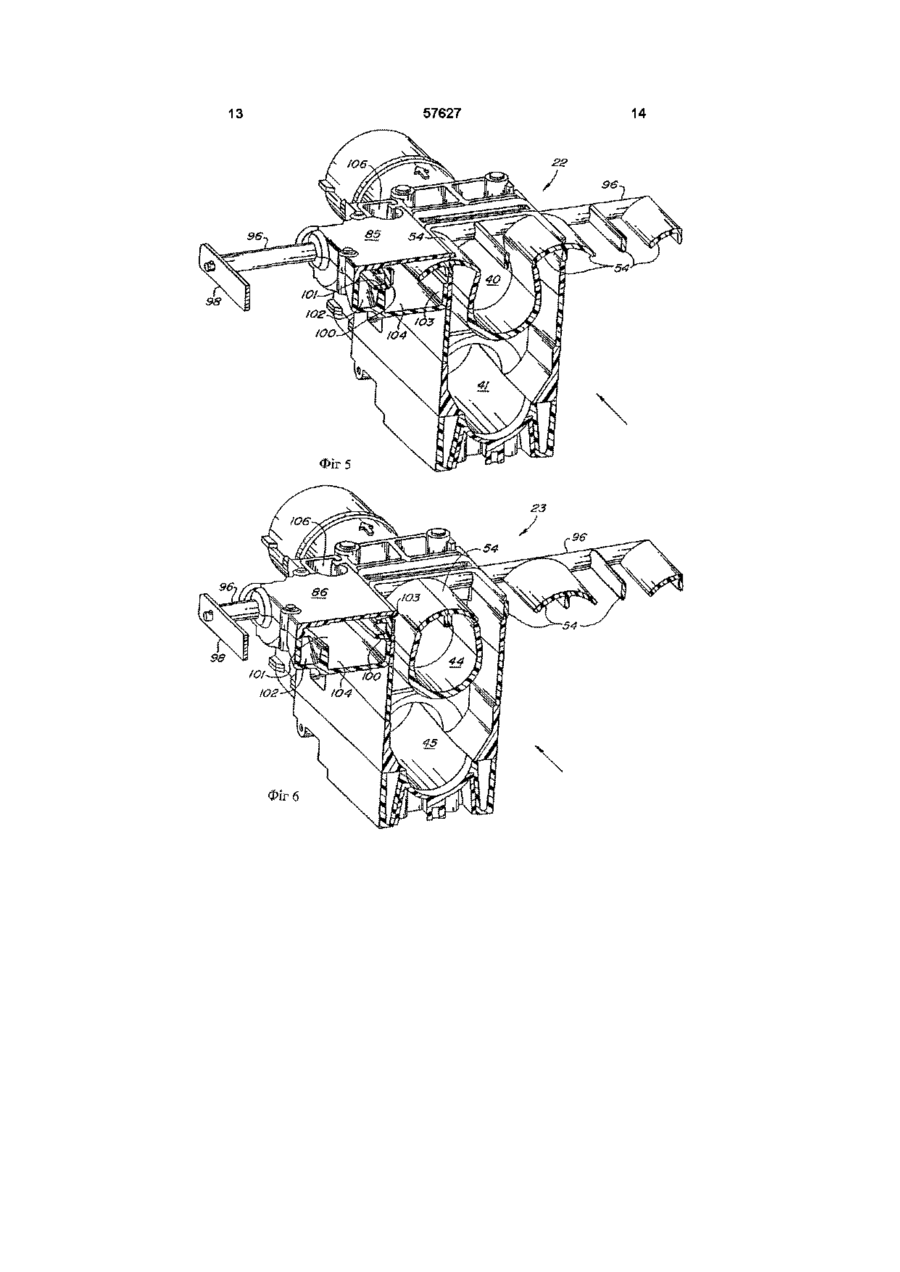

1 Пневматичний розподільник (26, 27) для введення продуктів в повітряний потік, який містить перший ряд труб для введення продуктів, зокрема труб Вентурі (40, 44), через які протікає перший повітряний потік і які забезпечені отвором для введення продуктів в перший повітряний потік, і другий ряд труб для введення продуктів, зокрема труб Вентурі (41, 45), через які протікає другий повітряний потік і які забезпечені отвором для введення продуктів у другий повітряний потік, який відрізняється тим, що він містить розподільний клапан (52, 53) з клапанними елементами (54), що має перше положення, в якому продукти подають до першого ряду труб для введення продуктів, і друге положення, в якому продукти подають до другого ряду труб для введення продуктів, причому клапанні елементи (54) в його першому положенні залишають відкритим ВІДПОВІДНО ОДИН отвір в першій трубі для введення продуктів і закривають шахту, яка веде до другої труби для введення продуктів, а у другому положенні розподільного клапана (52, 53) закривають отвір в першій трубі для введення продуктів і залишають відкритою шахту, при цьому труби для введення продуктів розташовані ВІДПОВІДНО всередині шахти ний над першим рядом труб для введення продуктів 4 Розподільник за одним з пп 1 - 3 , який відрізняється тим, що опуклі клапанні елементи (54) розташовані вдовж розподільного клапана (52, 53) 5 Розподільник за одним з пп 1 - 4 , який відрізняється тим, що розподільний клапан (52, 53) оснащений двома стержнями, що проходять упоперек, які переміщуються переважно в поздовжньому напрямку (96), між якими проходять клапанні елементи (54) 6 Розподільник за одним з попередніх пунктів, який відрізняється тим, що запірний пристрій (99) виконаний з можливістю фіксування розподільного клапана (52, 53) в його першому або другому положенні 7 Розподільник за одним з пп 1 - 6 , який відрізняється тим, що розподільний клапан (52, 53) оснащений першим і другим вентиляційними клапанами (84-87), причому перший вентиляційний клапан (84, 87) відкритий, а другий вентиляційний клапан (85, 86) закритий, коли розподільний клапан (52, 53) знаходиться в своєму першому положенні, відкритий перший вентиляційний клапан (84, 87) направляє частину першого повітряного потоку в бункер (18, 19) для продуктів, з якого продукти подають в перший ряд труб для введення продуктів, другий вентиляційний клапан (85, 86) відкритий, а перший вентиляційний клапан (84, 87) закритий, коли розподільний клапан (52, 53) знаходиться в своєму другому положенні, і відкритий другий вентиляційний клапан (85, 86) направляє частину другого повітряного потоку в бункер (18, 19) для продуктів, з якого продукти подають у другий ряд труб для введення продуктів 2 Розподільник за П 1, який відрізняється тим, що перший ряд труб для введення продуктів розташований над другим рядом труб для введення продуктів 3 Розподільник за п 1 або 2, який відрізняється тим, що розподільний клапан (52, 53) розташова 8 Розподільник за п 7, який відрізняється тим, що до перших і других вентиляційних клапанів (8487) перед трубами для введення продуктів подають відведене від повітряного потоку повітря для його подачі в бункери (18, 19) для продуктів 9 Сівалка (10), щонайменше, з одним розподільником (26, 27) за одним з попередніх пунктів Винахід відноситься до пневматичного розподільника для введення продуктів в повітряний по тік, що містить перший ряд труб для введення продуктів, зокрема труб Вентурі, крізь які протікає О (О ю 57627 перший повітряний потік і які забезпечені отвором для введення продуктів в перший повітряний потік, і другий ряд труб для введення продуктів, зокрема труб Вентурі, крізь які протікає другий повітряний потік і які забезпечені отвором для введення продуктів у другий повітряний потік Пневматичні сівалки і ІНШІ сівалки тягнуть звичайно трактором, і вони розкидають на полі сім'я або добрива, або те й інше одночасно Наприклад, пневматичну сівалку можна в комбінації з розташованим за нею ґрунтообробним знаряддям тягнути по полю для закладання сім'я або добрив під поверхню грунту Пневматична сівалка містить як головний конструктивний елемент візок для видачі матеріалу з колесами, який містить один або декілька закріплених на рамі бункерів для продуктів, у яких мова йде, як правило, про насіннєвий матеріал або добрива, або про те та інше Пневматичні сівалки містять, крім того, звичайно вимірювальну систему, яка відмірює продукти з бункерів, і пневматичну розподільну систему, яка видає відміряні продукти з бункера на грунт Відомо, ЩО пневматичні сівалки забезпечують об'ємними вимірювальними системами, які відмірюють встановлений об'єм насіннєвого матеріалу на пройдену лінійну одиницю довжини Ці об'ємні вимірювальні системи містять звичайно або шнекові транспортери, або виконані з поздовжніми жолобками циліндри (вимірювальні валики), які обертаються в резервуарі з продуктом для відмірювання гранульованих продуктів При обертанні цих транспортерів продукти послідовно подаються в пневматичну розподільну систему Пневматична розподільна система містить, як правило, повітродувку для створення, щонайменше, одного повітряного потоку, який протікає через пневматичну розподільну систему до лемешів, що закладають продукти в грунт Відміряні продукти вводять у повітряний потік за допомогою пневматичного первинного розподільника, встановленого під вимірювальною системою Продукти переміщують за допомогою повітряного потоку по розподільних трубопроводах до ряду повторних розподільників (так звані головки або Header), які, в свою чергу, розподіляють продукти через окремі трубопроводи по лемешах, рухомих за виробниками борозни або відкривачами грунту ґрунтообробного знаряддя Оператори традиційних сівалок часто стикаються з проблемами конфігурування первинних розподільників, які вводять відміряні продукти з декількох бункерів в пневматичну розподільну систему Якщо оператор збирається використати бункер для іншої мети або хотів би змінити настройку ґрунтообробного знаряддя, він повинен наново конфігурувати розташовані за первинним розподільником розподільні трубопроводи, з тим, щоб гарантувати надходження продуктів до потрібного місця ґрунтообробного знаряддя Можливе розв'язання цієї проблеми розкрите в US 5855303 А Конфігурацію здійснюють тут за рахунок вбудованих в розподільник пластин, що, однак, досить скрутно Тут також запропоновано передбачити між бункером для продукту і вимірювальною системою запірний клапан, який подає продукт або до вимірювальної системи, або до камери для звільнення матеріалу, що видається Задача, яка лежить в основі винаходу, полягає в розробці вдосконаленого розподільника Ця проблема вирішується, згідно з винаходом, за допомогою відмітної частини п 1 формули, причому в інших пунктах формули приведені ознаки, які переважним чином розвивають рішення Винахід пропонує розподільник для пневматичної розподільної системи сівалки, який може служити, зокрема, первинним розподільником і оснащений першим і другим рядами труб для введення продуктів, як правило, трубами Вентурі Перший ряд розташований, як правило, над другим рядом За вимірювальною системою, як правило, над першим рядом розташований розподільний клапан, який подає відміряні продукти або до першого, або до другого ряду труб для введення продуктів Труби для введення продуктів є трубами, які забезпечують введення (зокрема, вистрілювання або інжекцію) продуктів у ВІДПОВІДНИЙ повітряний потік У першому положенні розподільного клапана клапанні елементи залишають вільним отвір в першій трубі для введення продуктів, так що продукти можуть попадати, зокрема падати або всмоктуватися, від вимірювальної системи в першу трубу для введення продуктів При цьому клапанні елементи закривають шахту, яка утворює для продуктів канал до другої труби для введення продуктів Ця шахта знаходиться з обох сторін від першої труби для введення продуктів У другому положенні розподільного клапана клапанний елемент закриває отвір в першій трубі для введення продуктів і відкриває канал до другої труби для введення продуктів Продукти попадають, тим самим, до другої труби Таким чином, створений розподільник, який містить розподільний клапан, за допомогою якого відміряні продукти можуть подаватися від вимірювальної системи до вибираного ряду труб для введення продуктів Переважно розподільний клапан включає в себе два стержні, що проходять упоперек, переміщуваних в поздовжньому напрямку, і клапанні елементи, які проходять упоперек стержнів між ними Останні виконані, зокрема, опуклими Розподільний клапан може бути оснащений однією або двома рукоятками, які розміщені на ньому з одного боку і дозволяють без великих зусиль переводити клапан у відповідне вибране положення Далі запропонований пристрій для фіксації розподільного клапана в першому або другому положенні, яке перешкоджає випадковому зміщенню розподільного клапана Розподільний клапан може бути далі оснащений першими і другими вентиляційними клапанами, розташованими на КІНЦІ розподільного клапана між рукоятками і клапанними елементами розподільного клапана Якщо розподільний клапан знаходиться в першому положенні, то відкритий перший вентиляційний клапан, який направляє відведене від першого (як правило, верхнього) повітряного потоку повітря в розташований безпосередньо над первинним розподільником бункер для продуктів Другий вентиляційний клапан тоді закритий, оскільки він відводить повітря від другого (як правило, нижнього) повітряного потоку Аналогічним чином перший вентиляційний клапан відкритий, коли 57627 борозни ЗО Продукти, що містяться в бункерах 18, розподільний клапан знаходиться в своєму друго19, можуть бути сім'ям, добривами або іншими му положенні, так що повітря прямує від другого гранульованими (зернистими) продуктами Пнев(нижнього) повітряного потоку в бункер для продуматична розподільна система 24 включає в себе ктів Таким чином, повітря відводиться від того ж повітродувку 34, що приводиться пдродвигуном і повітряного потоку для навантаження тиском бунщо направляє потік стислого повітря через регукера, що приймає відміряні продукти льовану повітряну камеру 36, яка ділить повітряПриклад виконання винаходу більш детально ний потік на верхній відрізок, направлений до верописаний нижче за допомогою креслення, на якохнього ряду перших труб 38, і нижній відрізок, му зображують направлений до нижнього ряду перших труб 38 фіг 1 схематичний вигляд збоку пневматичної Верхній ряд перших труб 38 направляє верхню сівалки, зону повітряного потоку у верхній ряд труб, які фіг 2 перспективний вигляд розподільника, призначені для введення продуктів труб Вентурі фіг 3 перетин передньої сторони розподільника, 40 першого первинного розподільника 26 Нижній ряд перших труб 39 направляє нижню зону повітфіг 4 бічний перетин розподільника і вимірюряного потоку в нижній ряд труб, які призначені вальну систему з ВІДПОВІДНОЮ вимірювальною для введення продуктів труб Вентурі 41 першого вставкою, первинного розподільника 26 фіг 5 перспективний розріз розподільника з пересувним розподільним клапаном, що знахоВід верхнього ряду труб Вентурі 40 назад тягдиться в першому положенні, неться другий верхній ряд верхніх труб 42, що проходять до верхнього ряду труб, які призначені фіг 6 перспективний розріз розподільника з для введення продуктів труб Вентурі 44 другого розподільним клапаном у другому положенні, первинного розподільника 27 Другий нижній ряд фіг 7 вентиляційний клапан в розібраному витруб 43 тягнеться між нижнім рядом труб Вентурі гляді, фіг 8 перспективну схему пневматичної роз41 першого первинного розподільника 26 і нижнім подільної системи, рядом труб, які призначені для введення продуктів труб Вентурі 45 другого первинного розподільника фіг 9 схему повітряного потоку 27 Як показано на фіг1, пневматична сівалка 10 включає в себе візок 12 з матеріалом, що видаєтьТретій верхній ряд труб 46 пневматично пов'яся, і ґрунтообробне знаряддя 14 Візок 12 із матезаний із верхнім рядом труб ріалом, що видається, тягнуть, як правило, трактоВентурі 44 другого первинного розподільника ром по полю, на якому повинен бути висіяний 27 і тягнеться до окремих повторних розподільнинасіннєвий матеріал Візок 12 із матеріалом, що ків 48, які містять окремі труби 50, що тягнуться до видається, містить раму 16, яка несе перший 18 і виробників борозни ЗО Аналогічним чином нижній другий 19 бункери для продуктів На рамі 16 з моряд труб Вентурі 45 другого первинного розподіжливістю обертання закріплені колеса 20 Перший льника 27 забезпечений третім нижнім рядом труб бункер 18 для продуктів оснащений першою вимі47, що тягнуться до повторних розподільників 48 рювальною системою 22, а другий бункер 19 для Повторні розподільники 48 ідентичні і включають в продуктів - другою вимірювальною системою 23 себе трубу, яка проходить вгору і містить головну Вимірювальні системи 22, 23 розташовані під бунчастину, що розподіляє продукти, які містяться в керами 18, 19 для продуктів і заповнюються з них повітряному потоку через окремі труби 50 по продуктами, з тим щоб вводити їх керованим чиокремих виробниках борозни ЗО ном у пневматичну розподільну систему 24 Під Продукти з бункерів 18, 19 відмірюють за допершою вимірювальною системою 22 розташовапомогою ВІДПОВІДНИХ вимірювальних систем 22, 23 ний перший пневматичний первинний розподільПродукти попадають у повітряний потік по трубах ник 26 Другий пневматичний первинний розподіВентурі 40, 41, 44 або 45 Перший первинний розльник 27 розташований під другою вимірювальною подільник 26 забезпечений першим розподільним системою 23 Обидва первинних розподільника 26, клапаном 52, розташованим між першою вимірю27 є частиною пневматичної розподільної системи вальною системою 22 і трубами Вентурі 40, 41 24 Ґрунтообробне знаряддя 14, яке тягне візок 12 Другий первинний розподільник 27 забезпечений із матеріалом, що видається, включає в себе раму другим розподільним клапаном 53, аналогічно по28, на якій закріплені відкривачі грунту або виробзицюнованим між другою вимірювальною систеники борознив ЗО Ґрунтообробне знаряддя 14 мою 23 і трубами Вентурі 44, 45 може бути оснащене також пристроями для заКоли перший розподільний клапан 52 знахокриття борозни, такими, наприклад, як закриваюдиться в своєму першому положенні, як це зобрачими колесами або ущільнювачами 32 На фіг 1 жено на фіг 5, продукти з першої вимірювальної зображена пневматична сівалка 10 з двома повітсистеми 22 прямують у верхній ряд труб Вентурі ряними потоками, у якої перші продукти прямують 40 і за допомогою опуклих клапанних елементів 54 з першого бункера 18 у верхню зону повітряного відсікаються від нижнього ряду труб Вентурі 41 потоку, а другі продукти - з другого бункера 19 в Верхня зона повітряного потоку, що протікає через нижню зону повітряного потоку Даний винахід верхній ряд труб Вентурі 40, захоплює відміряні може застосовуватися також в знаряддях, у яких в продукти, що походять з першого бункера 18 і три різні зони повітряного потоку вводяться три введені першою вимірювальною системою 22 в продукти повітряний потік, і протікає потім через верхні труби 42 у верхній ряд труб Вентурі 44, розташованих Пневматична розподільна система 24 подає у другому пневматичному первинному розподільвідміряні продукти з бункерів 18, 19 до виробника 57627 нику 27 Зображений на фіг 6 другий розподільний клапан 53 знаходиться в своєму другому положенні, причому відміряні продукти з другого бункера 19 відмірюються другою вимірювальною системою і подаються до нижнього ряду труб Вентурі 45, однак відсікаються за допомогою опуклих клапанних елементів 54 від верхнього ряду труб Вентурі 44 У зображеній формі виконання продукти з першого бункера 18 прямують через верхні ряди труб 42, 46 і труби Вентурі 40, 44, а продукти з другого бункера 19 - через нижні ряди труб 47 і труби Вентурі 45 Перший 26 і другий 27 пневматичні первинні розподільники ідентичні, а положення розподільних клапанів 52, 53 можна поміняти місцями, якщо оператор має намір подавати продукти з першого бункера 18 через нижній ряд труб і труб Вентурі, а продукти з другого бункера 19 - через верхній ряд труб і труб Вентурі Обидва первинних розподільники 26, 27 забезпечені тримачами 60 з металу у вигляді перевернутої букви II, закріпленими за допомогою кріпильних гвинтів 62 на ВІДПОВІДНИХ вимірювальних системах 22, 23 Вимірювальні системи 22, 23 закріплені, в свою чергу, на рамі 16 Під основою 64 тримача 60 тягнеться як нижній ряд труб Вентурі 41, так і верхній ряд труб Вентурі 40 Труби Вентурі 40, 41 виготовлені з пластику і закріплені гвинтами на тримачі 60 Нижній ряд труб Вентурі 41 відкритий з боку грунту Пластмасові пробки 66 для закриття денець труб Вентурі 41 закріплені гвинтами 70 на плиті 68 Плиту 68 фіксують гвинтами 72, що проходять від колін 73 тримача 60 вниз, і вона закріплена й утримується великими барашковими гайками 74 на гвинтах 72 Даний винахід розкритий на прикладі сівалки 10 з двома повітряними потоками (double shot), тобто одночасно видаються два окремих продукти Винахід можна застосовувати також в сівалці з трьома повітряними потоками (triple shot), у якої одночасно видаються три окремих продукти У сівалки з трьома повітряними потоками додають третій первинний розподільник, а до корпусу кожного розподільника - додатковий ряд труб Вентурі Цей додатковий ряд є середнім рядом, розташованим між верхнім 40 і нижнім 41 рядами Кожний первинний розподільник був би тоді обладнаний двома клапанами, з яких перший встановлює, чи течуть продукти до верхнього ряду труб Вентурі 40, а другої - чи прямують продукти, що протікають мимо труб Вентурі 40, по середньому або нижньому ряду труб Вентурі Повітря з пневматичної розподільної системи 24 використовують для того, щоб створити тиск в бункерах 18, 19 для продуктів Це повітря відбирають від ЗОВНІШНІХ перших труб 38, 39 як нижнього, так і верхнього ряду Ці повітряні потоки подають по шлангах 80 83 до ВІДПОВІДНИХ вентиляційних клапанів 84 - 87 Як зображено на фіг 8, розподільні клапани 52, 53 управляють потоком відміряних продуктів через верхній і нижній ряди труб Вентурі 40, 41, 44, 45 РОЗПОДІЛЬНІ клапани 52, 53 управляють також повітряним потоком, що навантажує бункери 18, 19 для продуктів тиском Коли розподільний клапан 52 знаходиться в своєму першому положенні, повітря відводиться від верхньої першої труби 38 через повітряний 8 шланг 80 і подається до вентиляційного клапана 84, який відкритий і направляє повітря через канал 90 вимірювальної системи в трубопровід 92, який проходить вгору і створює частину розташованих в бункері 18 сходів 94 Це повітря направляють у верхню зону бункера 18 і використовують для створення невеликого тиску в бункері 18 Оскільки розподільний клапан 52 знаходиться в своєму першому положенні, закритий вентиляційний клапан 85, який навантажується повітрям із шланга 81 Розподільний клапан 53 знаходиться в своєму другому положенні, так що вентиляційний клапан 86 відкривається і забезпечує протікання повітря із шланга 82 в канал 90 другої вимірювальної системи 23 і створення тиску в бункері 19 для продуктів Аналогічним чином закритий вентиляційний клапан 87 для повітря, що виходить із шланга 83 РОЗПОДІЛЬНІ клапани 52, 53 виконані у вигляді сходів, причому опуклі клапанні елементи 54, які розташовані вдовж, проходять між розташованими впоперек стержнями 96 КІНЦІ розподільних клапанів 52, 53 забезпечені рукоятками 98 для полегшення руху ковзання розподільних клапанів 52, 53 Рукоятки 98 можуть бути фіксовані у ВІДПОВІДНО вибраному положенні запірними пристроями 99, які фіксують рукоятки 98 розподільних клапанів 52, 53 в першому або другому положенні Між рукоятками 98 і клапанними елементами 54 розташовані вентиляційні клапани 100, які закривають або отвір 101 в повітряній камері 102, або отвір 103 в повітряній камері 104 На фіг 5 розподільний клапан 52 зображений в своєму першому положенні, так що вентиляційний клапан 85 закритий Вентиляційний клапан 85 закритий вентиляційним клапаном 100, який закриває отвір 101 і ВІДДІЛЯЄ, ТИМ самим, повітряну камеру 102 від повітряної камери 104 На фіг 6 розподільний клапан 53 зображений в своєму другому положенні, так що вентиляційний клапан 86 відкритий Як видно з фіг 6, вентиляційний клапан 100 закриває отвір 103 в бічній СТІНЦІ повітряної камери 104 і отвір 101 між повітряними камерами 102, 104 Повітря з шланга 83, який направляє повітря, протікає в повітряну камеру 102, а потім в повітряну камеру 104, де він прямує через отвір 106 в канал 90 вимірювальної системи Конструкція вентиляційних клапанів 84 - 87 краще за все зображена на фіг 7 Кожний вентиляційний клапан включає в себе корпус 110 з двома напівкруглими отворами 112 До корпусу 110 кріпильними гвинтами 116 пригвинчена кришка 114 Кришка 114 також забезпечена двома напівкруглими отворами 118, ВІДПОВІДНИМИ отворам 112 і створюючими прохід для стержнів 96 розподільного клапана 52, 53 Корпус 110 забезпечений, крім того, двома ніпелями 120, до яких може бути приєднаний повітряний шланг Потрібно відзначити, що при роботі один ніпель 120 завжди закритий ковпачком 122, а інший ніпель 120 сполучений ВІДПОВІДНИМ хомутом 124 зі шлангом, який направляє повітря Додатково кришка 114 забезпечена двома отворами 106, що направляють повітря в канал 90 вимірювальної системи В свою чергу, відкритий тільки один з отворів 106, причому інший закривається запірною пластиною 126 Виконані два ніпелі 120 і два отвори 106, так що вентиля 57627 10 41, 45 конфігурований як система тільки з одним повітряним потоком (single shot) У системи тільки з одним повітряним потоком верхній ряд труб Вентурі 40, 44, розподільні клапани 52, 53 і вентиляційні клапани 84 - 87 відпадають, а отвір 140, що пробивається, видаляють, так що повітря відводиться від єдиного повітряного потоку і прямує по каналу 90 вимірювальної системи в бункер 18, 19 для продуктів Винахід не обмежений описаною вище формою виконання, а охарактеризований наведеною нижче формулою винаходу ційний клапан 84 - 87 може бути встановлений з обох сторін розподільного клапана 52, 53, і число необхідних деталей зменшено Кришка 114 і корпус 110 утворюють першу 102 і другу 104 повітряні камери Як зображено на фіг 2 і 4, запірна пластина 126 забезпечена заглушкою 130, яка проходить вгору і входить в першу 22 і другу 23 вимірювальні системи для замикання отвору, що знаходиться в них 132 Нижній ряд труб Вентурі 41, 45 забезпечений отвором, що пробивається 140, який використовують в тому випадку, коли нижній ряд труб Вентурі !£ Фіг.1 62 9 а \ 96 106 -6S 130 40 Фіг.2 10 11 ев jio єє ФіГ.4 4O єє 57627 13 14 22 9Є 98 ФІГ 6 15 57627 16 116 116 81 45 ФІГ.8 47 17 Фіг. Комп'ютерна верстка А Крулевський 9 Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
