Спосіб одержання діоксиду ванадію

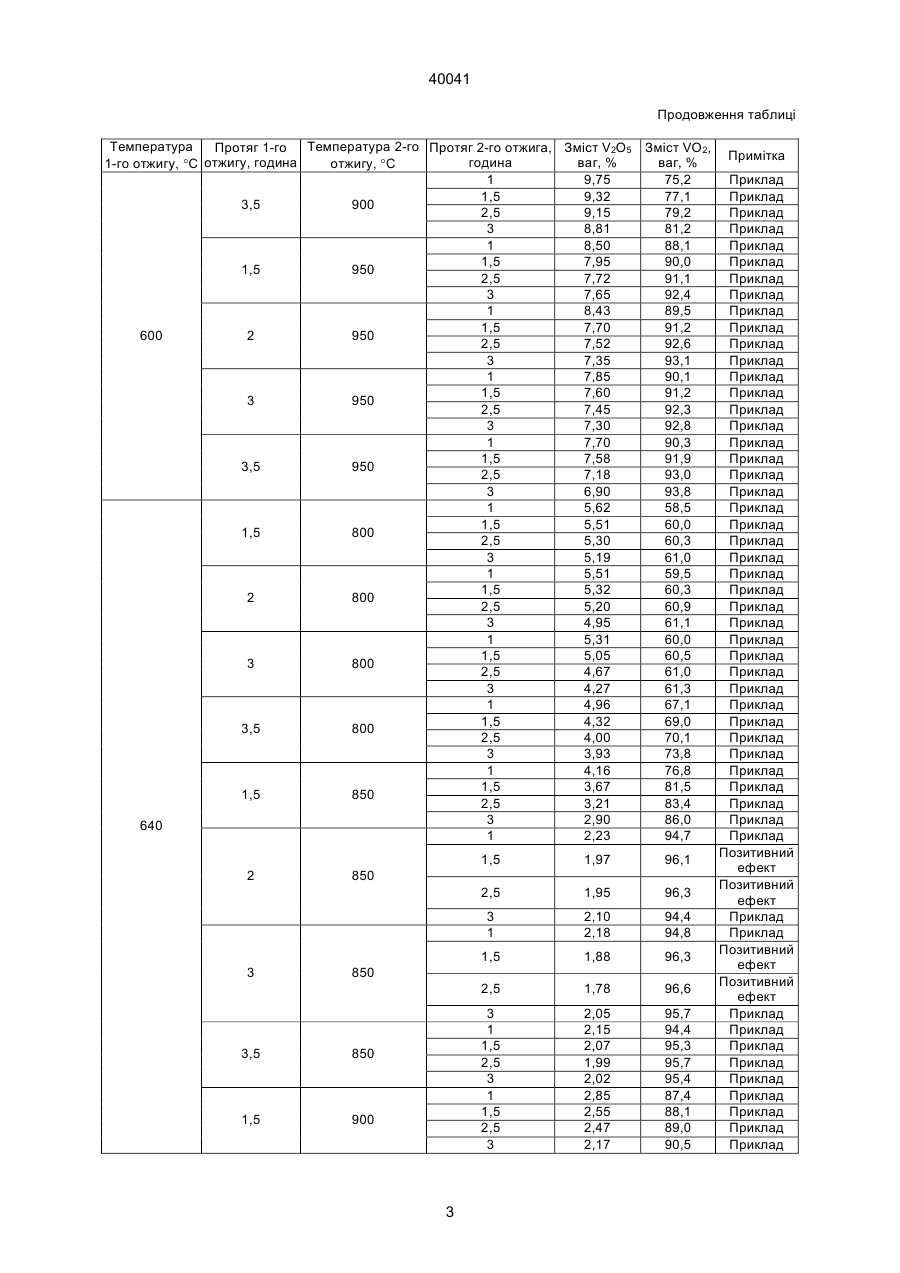

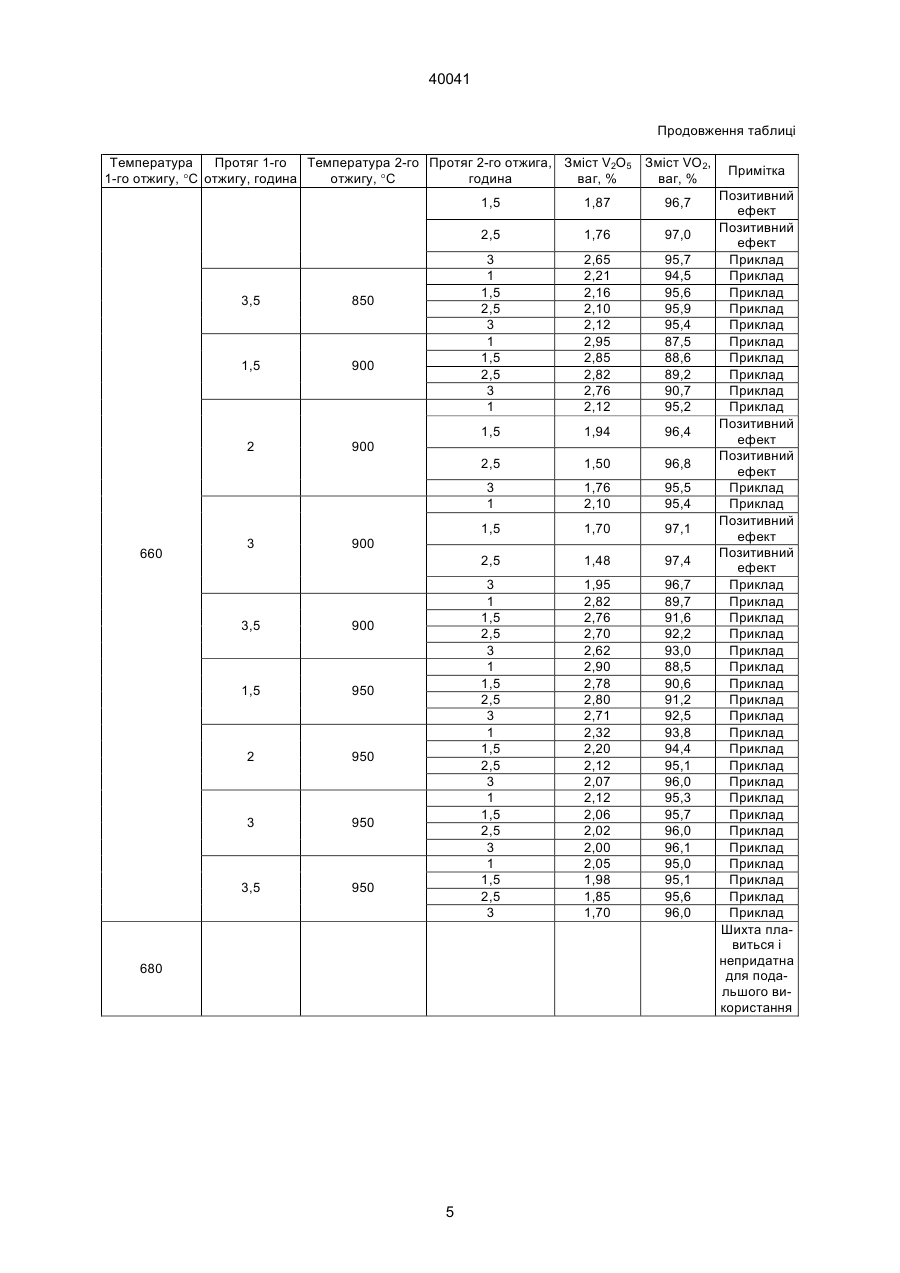

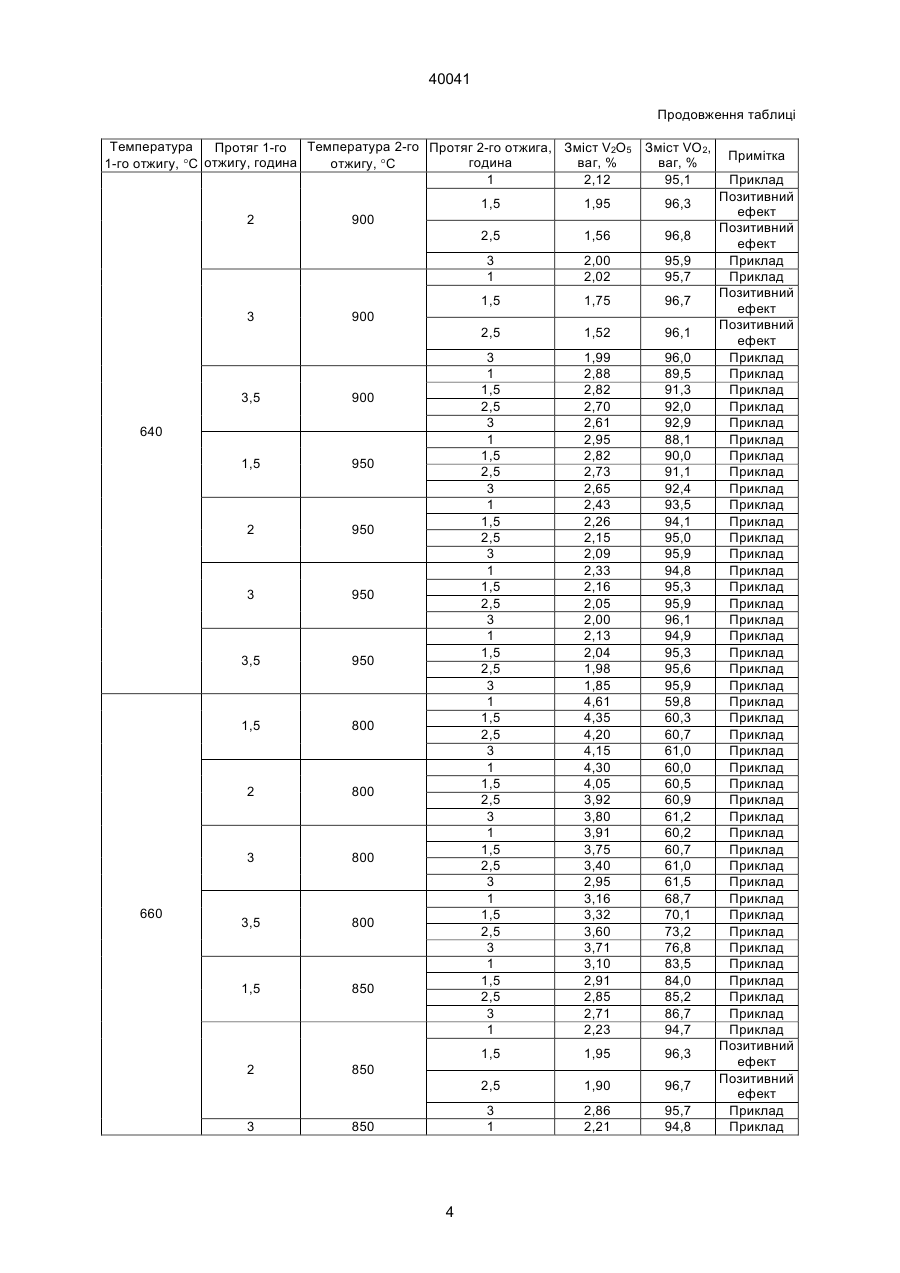

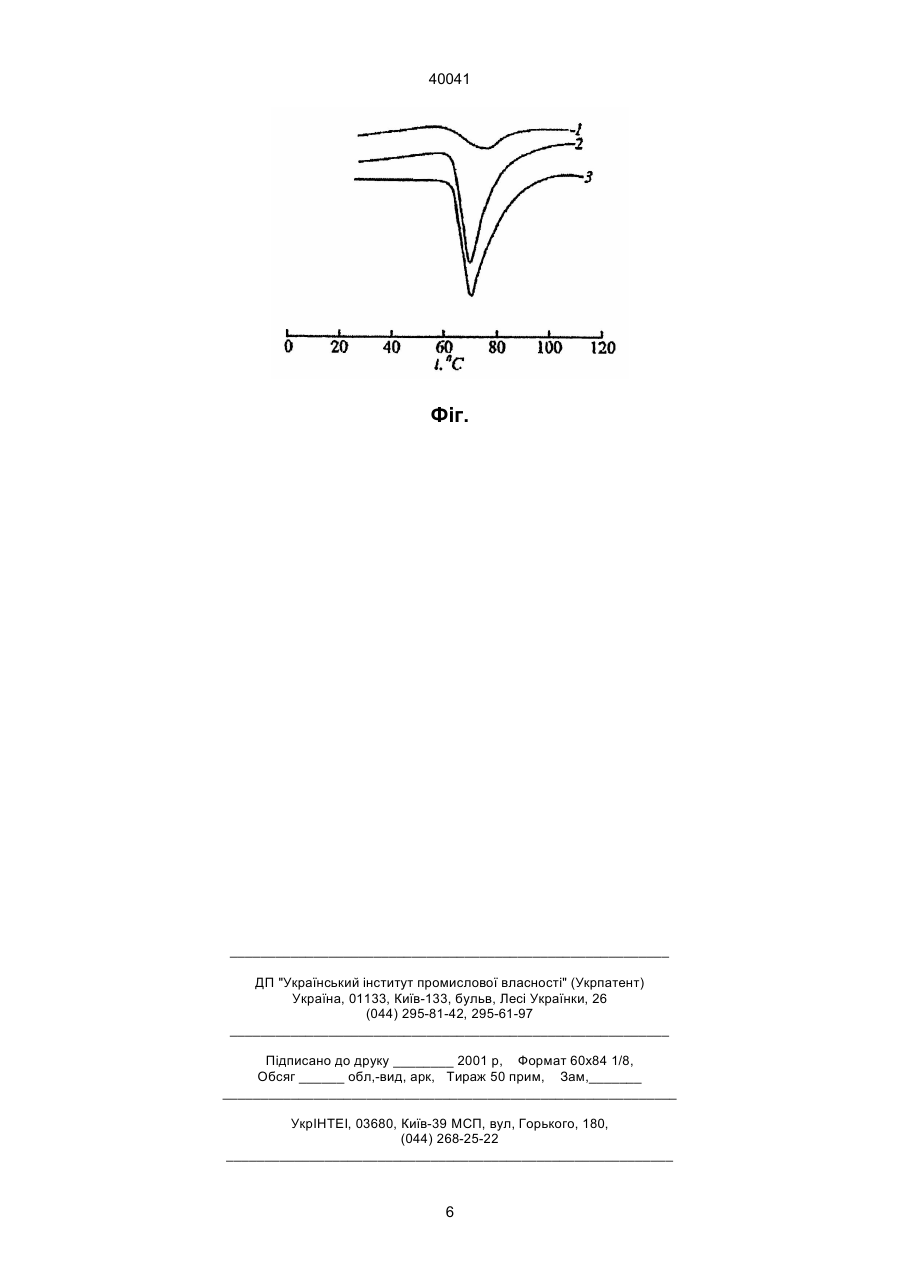

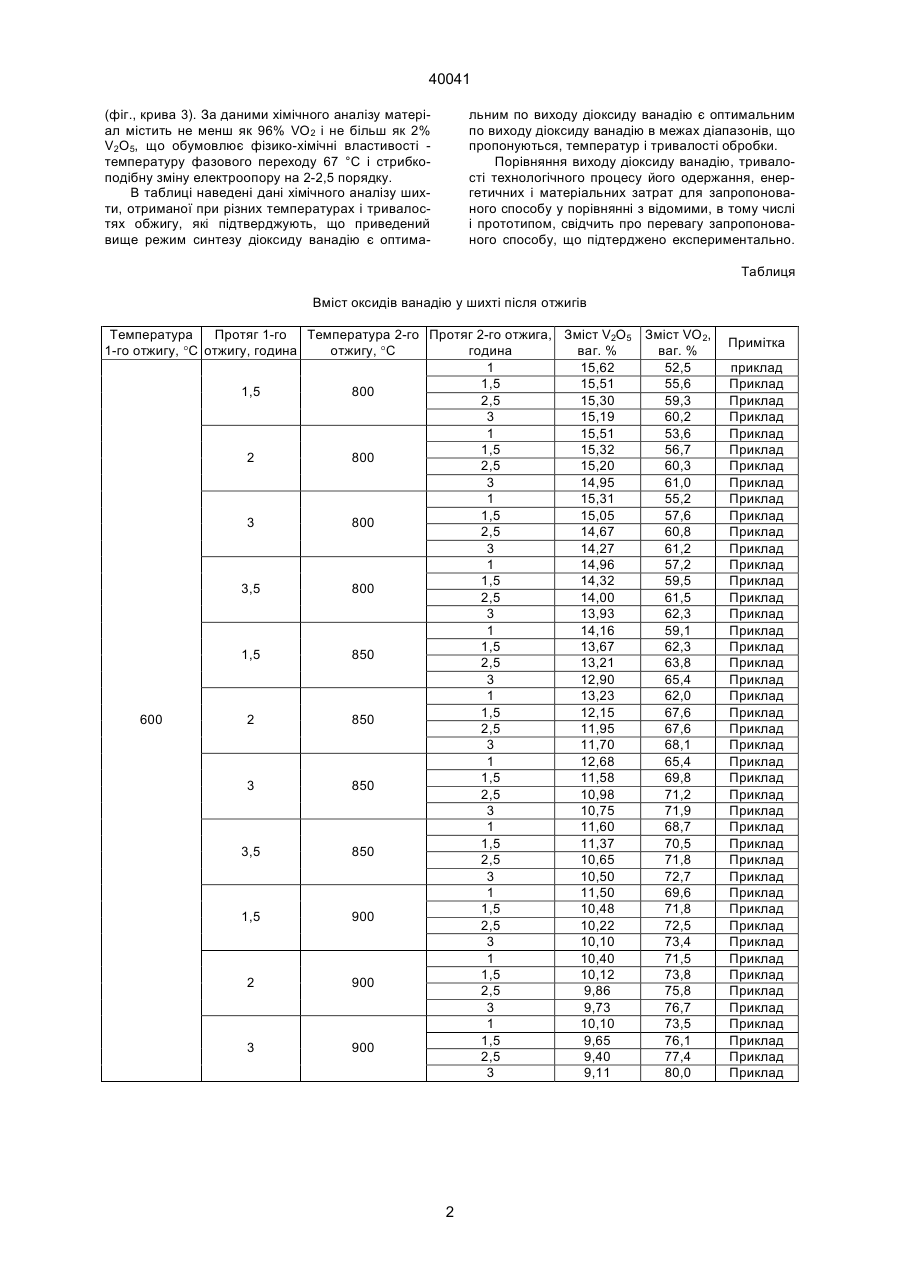

Спосіб одержання діоксиду ванадію, що включає відпалювання суміші двох компонентів, одним з яких є пентаоксид ванадію, який відрізняється тим, що як другий компонент беруть вуглець, відпалювання проводять в нейтральній газовій атмосфері, спочатку суміш пентаоксиду ванадію і вуглецю прогрівають протягом 2-3 годин при температурі 640-660°С, після цього - протягом 1,5-2,5 годин при температурі 850-900°С. (19) (21) 99010384 (22) 26.01.1999 (24) 16.07.2001 (33) UA (46) 16.07.2001, Бюл. № 6, 2001 р. (72) Івон Олександр Іванович, Черненко Іван Михайлович, Колбунов Вадим Родиславович (73) ДНІПРОПЕТРОВСЬКИЙ ДЕРЖАВНИЙ УНІВЕ РСИТЕТ, UA 40041 (фіг., крива 3). За даними хімічного аналізу матеріал містить не менш як 96% VО2 і не більш як 2% V2О5, що обумовлює фізико-хімічні властивості температуру фазового переходу 67 °С і стрибкоподібну зміну електроопору на 2-2,5 порядку. В таблиці наведені дані хімічного аналізу шихти, отриманої при різних температурах і тривалостях обжигу, які підтверджують, що приведений вище режим синтезу діоксиду ванадію є оптима льним по виходу діоксиду ванадію є оптимальним по виходу діоксиду ванадію в межах діапазонів, що пропонуються, температур і тривалості обробки. Порівняння виходу діоксиду ванадію, тривалості технологічного процесу його одержання, енергетичних і матеріальних затрат для запропонованого способу у порівнянні з відомими, в тому числі і прототипом, свідчить про перевагу запропонованого способу, що підтерджено експериментально. Таблиця Вміст оксидів ванадію у шихті після отжигів Температура Протяг 1-го Температура 2-го Протяг 2-го отжига, Зміст V2O5 Зміст VO2, ваг. % ваг. % година 1-го отжигу, °С отжигу, година отжигу, °С 1 15,62 52,5 1,5 15,51 55,6 1,5 800 2,5 15,30 59,3 3 15,19 60,2 1 15,51 53,6 1,5 15,32 56,7 2 800 2,5 15,20 60,3 3 14,95 61,0 1 15,31 55,2 1,5 15,05 57,6 3 800 2,5 14,67 60,8 3 14,27 61,2 1 14,96 57,2 1,5 14,32 59,5 3,5 800 2,5 14,00 61,5 3 13,93 62,3 1 14,16 59,1 1,5 13,67 62,3 1,5 850 2,5 13,21 63,8 3 12,90 65,4 1 13,23 62,0 1,5 12,15 67,6 600 2 850 2,5 11,95 67,6 3 11,70 68,1 1 12,68 65,4 1,5 11,58 69,8 3 850 2,5 10,98 71,2 3 10,75 71,9 1 11,60 68,7 1,5 11,37 70,5 3,5 850 2,5 10,65 71,8 3 10,50 72,7 1 11,50 69,6 1,5 10,48 71,8 1,5 900 2,5 10,22 72,5 3 10,10 73,4 1 10,40 71,5 1,5 10,12 73,8 2 900 2,5 9,86 75,8 3 9,73 76,7 1 10,10 73,5 1,5 9,65 76,1 3 900 2,5 9,40 77,4 3 9,11 80,0 2 Примітка приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад 40041 Продовження таблиці Температура Протяг 1-го Температура 2-го Протяг 2-го отжига, Зміст V2O5 Зміст VO2, ваг, % ваг, % година 1-го отжигу, °С отжигу, година отжигу, °С 1 9,75 75,2 1,5 9,32 77,1 3,5 900 2,5 9,15 79,2 3 8,81 81,2 1 8,50 88,1 1,5 7,95 90,0 1,5 950 2,5 7,72 91,1 3 7,65 92,4 1 8,43 89,5 1,5 7,70 91,2 600 2 950 2,5 7,52 92,6 3 7,35 93,1 1 7,85 90,1 1,5 7,60 91,2 3 950 2,5 7,45 92,3 3 7,30 92,8 1 7,70 90,3 1,5 7,58 91,9 3,5 950 2,5 7,18 93,0 3 6,90 93,8 1 5,62 58,5 1,5 5,51 60,0 1,5 800 2,5 5,30 60,3 3 5,19 61,0 1 5,51 59,5 1,5 5,32 60,3 2 800 2,5 5,20 60,9 3 4,95 61,1 1 5,31 60,0 1,5 5,05 60,5 3 800 2,5 4,67 61,0 3 4,27 61,3 1 4,96 67,1 1,5 4,32 69,0 3,5 800 2,5 4,00 70,1 3 3,93 73,8 1 4,16 76,8 1,5 3,67 81,5 1,5 850 2,5 3,21 83,4 3 2,90 86,0 640 1 2,23 94,7 1,5 96,1 1,95 96,3 3 1 2,10 2,18 94,4 94,8 1,5 1,88 96,3 2,5 3 1,97 2,5 2 1,78 96,6 3 1 1,5 2,5 3 1 1,5 2,5 3 2,05 2,15 2,07 1,99 2,02 2,85 2,55 2,47 2,17 95,7 94,4 95,3 95,7 95,4 87,4 88,1 89,0 90,5 850 850 3,5 850 1,5 900 3 Примітка Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Позитивний ефект Позитивний ефект Приклад Приклад Позитивний ефект Позитивний ефект Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад 40041 Продовження таблиці Температура Протяг 1-го Температура 2-го Протяг 2-го отжига, Зміст V2O5 Зміст VO2, ваг, % ваг, % година 1-го отжигу, °С отжигу, година отжигу, °С 1 2,12 95,1 1,5 1,56 96,8 2,00 2,02 95,9 95,7 1,5 1,75 96,7 2,5 1,52 96,1 3 1 1,5 2,5 3 1 1,5 2,5 3 1 1,5 2,5 3 1 1,5 2,5 3 1 1,5 2,5 3 1 1,5 2,5 3 1 1,5 2,5 3 1 1,5 2,5 3 1 1,5 2,5 3 1 1,5 2,5 3 1 1,99 2,88 2,82 2,70 2,61 2,95 2,82 2,73 2,65 2,43 2,26 2,15 2,09 2,33 2,16 2,05 2,00 2,13 2,04 1,98 1,85 4,61 4,35 4,20 4,15 4,30 4,05 3,92 3,80 3,91 3,75 3,40 2,95 3,16 3,32 3,60 3,71 3,10 2,91 2,85 2,71 2,23 96,0 89,5 91,3 92,0 92,9 88,1 90,0 91,1 92,4 93,5 94,1 95,0 95,9 94,8 95,3 95,9 96,1 94,9 95,3 95,6 95,9 59,8 60,3 60,7 61,0 60,0 60,5 60,9 61,2 60,2 60,7 61,0 61,5 68,7 70,1 73,2 76,8 83,5 84,0 85,2 86,7 94,7 1,5 1,95 96,3 2,5 1,90 96,7 3 1 2,86 2,21 95,7 94,8 900 900 3,5 900 1,5 950 2 950 3 950 3,5 950 1,5 800 2 800 3 800 3,5 800 1,5 850 2 850 640 660 96,3 3 1 3 1,95 2,5 2 3 850 4 Примітка Приклад Позитивний ефект Позитивний ефект Приклад Приклад Позитивний ефект Позитивний ефект Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Позитивний ефект Позитивний ефект Приклад Приклад 40041 Продовження таблиці Температура Протяг 1-го Температура 2-го Протяг 2-го отжига, Зміст V2O5 Зміст VO2, ваг, % ваг, % година 1-го отжигу, °С отжигу, година отжигу, °С 1,5 1,94 96,4 1,50 96,8 1,76 2,10 95,5 95,4 1,5 660 95,7 94,5 95,6 95,9 95,4 87,5 88,6 89,2 90,7 95,2 3 1 1,70 97,1 2,5 2 2,65 2,21 2,16 2,10 2,12 2,95 2,85 2,82 2,76 2,12 2,5 1,48 97,4 3 1 1,5 2,5 3 1 1,5 2,5 3 1 1,5 2,5 3 1 1,5 2,5 3 1 1,5 2,5 3 900 97,0 1,5 1,5 1,76 3 1 1,5 2,5 3 1 1,5 2,5 3 1 850 96,7 2,5 3,5 1,87 1,95 2,82 2,76 2,70 2,62 2,90 2,78 2,80 2,71 2,32 2,20 2,12 2,07 2,12 2,06 2,02 2,00 2,05 1,98 1,85 1,70 96,7 89,7 91,6 92,2 93,0 88,5 90,6 91,2 92,5 93,8 94,4 95,1 96,0 95,3 95,7 96,0 96,1 95,0 95,1 95,6 96,0 900 3 900 3,5 900 1,5 950 2 950 3 950 3,5 950 680 5 Примітка Позитивний ефект Позитивний ефект Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Позитивний ефект Позитивний ефект Приклад Приклад Позитивний ефект Позитивний ефект Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Приклад Шихта плавиться і непридатна для подальшого використання 40041 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв, Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р, Формат 60х84 1/8, Обсяг ______ обл,-вид, арк, Тираж 50 прим, Зам,_______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул, Горького, 180, (044) 268-25-22 ___________________________________________________________ 6
