Двері камери коксування

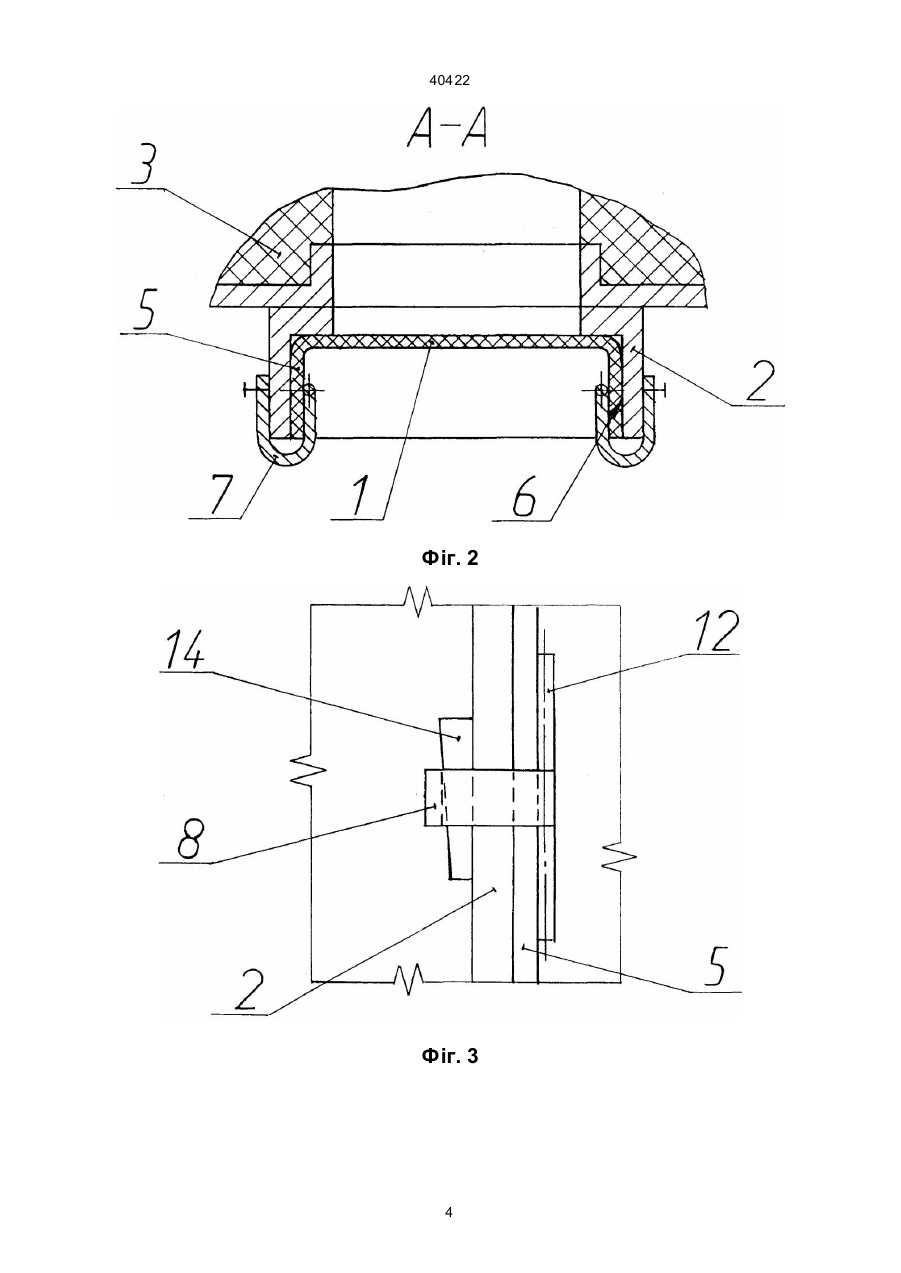

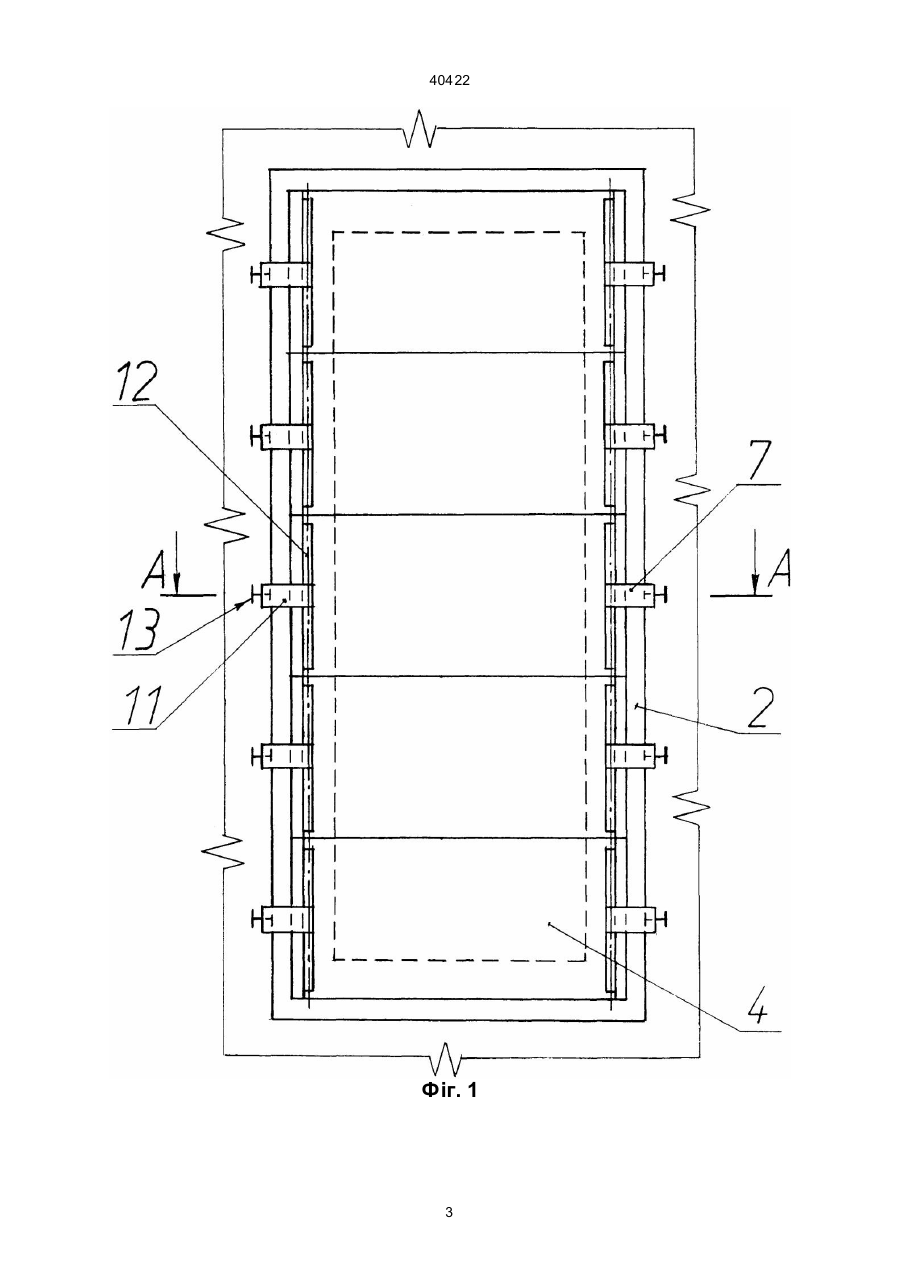

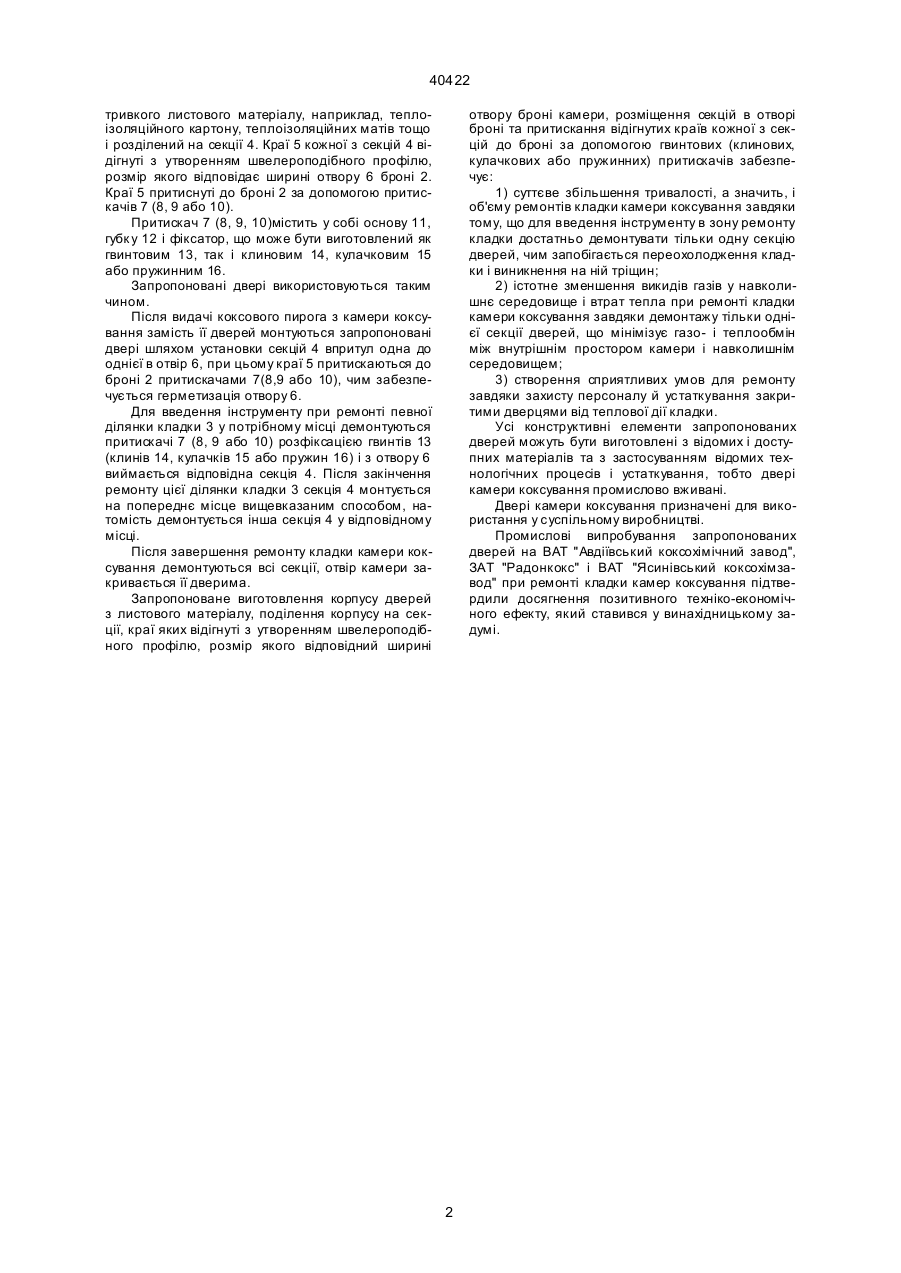

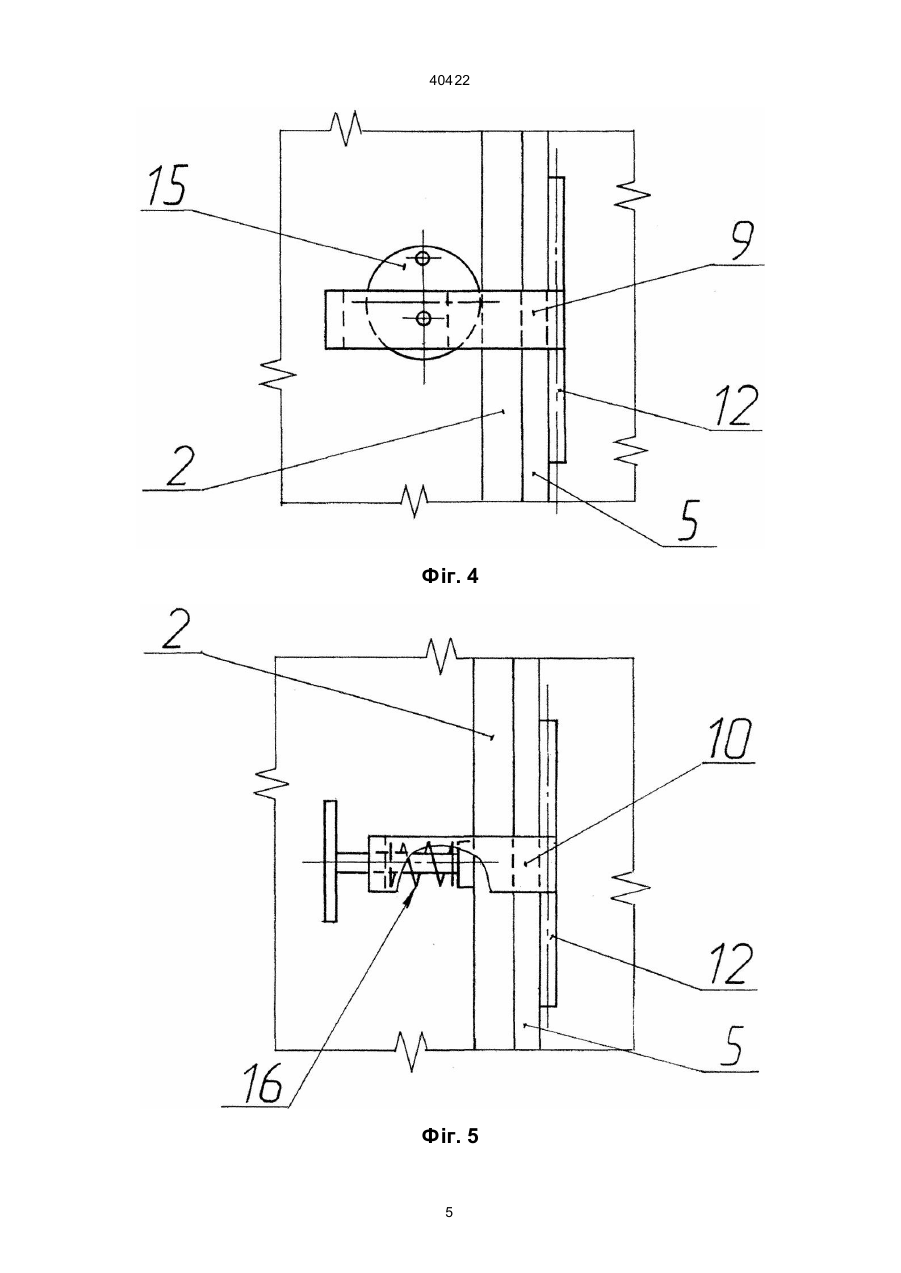

1. Двері камери коксування, що містять у собі виготовлений з вогнетривкого матеріалу корпус, герметично змонтований на броні камери, які відрізняються тим, що корпус виготовлений з листо 40422 тривкого листового матеріалу, наприклад, теплоізоляційного картону, теплоізоляційних матів тощо і розділений на секції 4. Краї 5 кожної з секцій 4 відігнуті з утворенням швелероподібного профілю, розмір якого відповідає ширині отвору 6 броні 2. Краї 5 притиснуті до броні 2 за допомогою притискачів 7 (8, 9 або 10). Притискач 7 (8, 9, 10)містить у собі основу 11, губк у 12 і фіксатор, що може бути виготовлений як гвинтовим 13, так і клиновим 14, кулачковим 15 або пружинним 16. Запропоновані двері використовуються таким чином. Після видачі коксового пирога з камери коксування замість її дверей монтуються запропоновані двері шляхом установки секцій 4 впритул одна до однієї в отвір 6, при цьому краї 5 притискаються до броні 2 притискачами 7(8,9 або 10), чим забезпечується герметизація отвору 6. Для введення інструменту при ремонті певної ділянки кладки 3 у потрібному місці демонтуються притискачі 7 (8, 9 або 10) розфіксацією гвинтів 13 (клинів 14, кулачків 15 або пружин 16) і з отвору 6 виймається відповідна секція 4. Після закінчення ремонту цієї ділянки кладки 3 секція 4 монтується на попереднє місце вищевказаним способом, натомість демонтується інша секція 4 у відповідному місці. Після завершення ремонту кладки камери коксування демонтуються всі секції, отвір камери закривається її дверима. Запропоноване виготовлення корпусу дверей з листового матеріалу, поділення корпусу на секції, краї яких відігнуті з утворенням швелероподібного профілю, розмір якого відповідний ширині отвору броні камери, розміщення секцій в отворі броні та притискання відігнутих країв кожної з секцій до броні за допомогою гвинтових (клинових, кулачкових або пружинних) притискачів забезпечує: 1) суттєве збільшення тривалості, а значить, і об'єму ремонтів кладки камери коксування завдяки тому, що для введення інструменту в зону ремонту кладки достатньо демонтувати тільки одну секцію дверей, чим запобігається переохолодження кладки і виникнення на ній тріщин; 2) істотне зменшення викидів газів у навколишнє середовище і втрат тепла при ремонті кладки камери коксування завдяки демонтажу тільки однієї секції дверей, що мінімізує газо- і теплообмін між внутрішнім простором камери і навколишнім середовищем; 3) створення сприятливих умов для ремонту завдяки захисту персоналу й устаткування закритими дверцями від теплової дії кладки. Усі конструктивні елементи запропонованих дверей можуть бути виготовлені з відомих і доступних матеріалів та з застосуванням відомих технологічних процесів і устаткування, тобто двері камери коксування промислово вживані. Двері камери коксування призначені для використання у суспільному виробництві. Промислові випробування запропонованих дверей на ВАТ "Авдіївський коксохімічний завод", ЗАТ "Радонкокс" і ВАТ "Ясинівський коксохімзавод" при ремонті кладки камер коксування підтвердили досягнення позитивного техніко-економічного ефекту, який ставився у винахідницькому задумі. 2 40422 Фіг. 1 3 40422 Фіг. 2 Фіг. 3 4 40422 Фіг. 4 Фіг. 5 5 40422 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 6
