Двері коксової камери

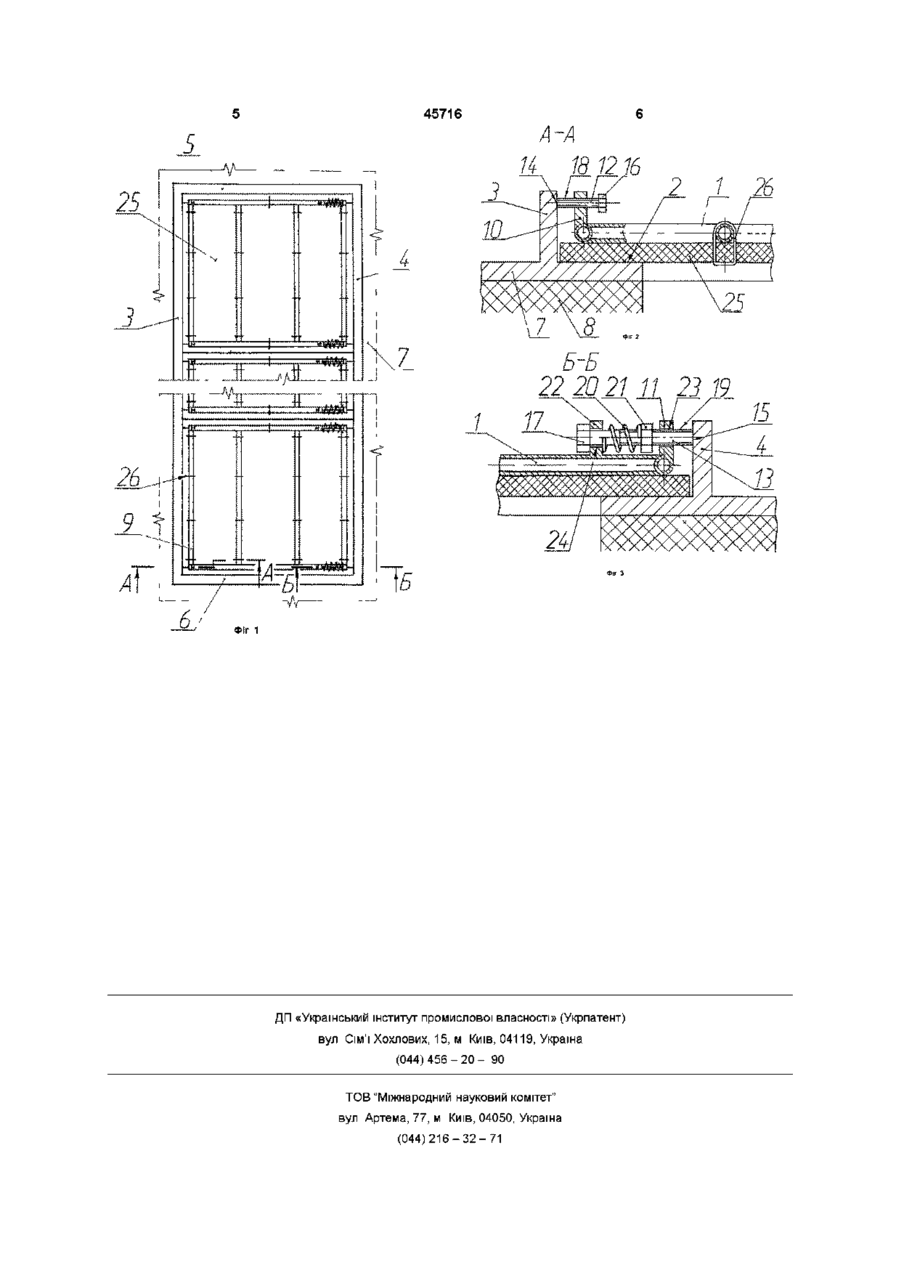

1 Двері коксової камери, що містять розташований на дзеркалі її рами корпус, облицьований з боку внутрішнього простору камери поділеною на секції теплоізоляцією, які відрізняються тим, що корпус поділений на секції, кожна з яких виготовлена у вигляді решітки, розміри якої відповідають розмірам секцій теплоізоляції, на чільному боці решітки опозитно прикріплені упори, робочі торці яких обернені в бік поздовжніх стінок рами, при цьому щонайменше з одного боку решітки упори виконані регульованими, переважно нарізними 2 Двері за п 1, які відрізняються тим, що щонайменше з одного боку решітки упори обладнані компенсуючими пружинами 3 Двері за п 2, які відрізняються тим, що кожна з пружин обладнана пристроєм регулювання її робочого зусилля Винахід стосується КОКСОХІМІЧНОГО виробництва і призначений для герметизації коксових камер під час гарячого ремонту їх кладки Як прототип вибрані двері коксової камери, що містять розташований на дзеркалі її рами корпус, облицьований з боку внутрішнього простору камери поділеною на секції теплоізоляцією (див пат СРСР №1572417, кл С10В 25/00, 1984р ) Ці двері мають такі недоліки 1) неможливість проведення тривалих, значних за об'ємом ремонтів чутливої до теплозмін кладки, зумовлена небезпекою появи тріщин на кладці від її переохолодження при знятих дверях, а значить і при повному розкритті отвору коксової камери на довгий час, 2) збільшені викиди газів у навколишнє середовище та ІСТОТНІ втрати тепла, спричинені повним розкриттям отвору коксової камери при ремонті и кладки, 3) погіршення умов для ремонту, викликане незахищеністю персоналу й устаткування від теплової дії розжареної кладки при повному розкритті отвору коксової камери Вищевказані недоліки знижують експлуатаційні характеристики відомих дверей Вихідним у винахідницькому задумі було завдання вдосконалення дверей коксової камери шляхом усунення недоліків прототипу, яке забезпечує підвищення експлуатаційних характеристик цих дверей Поставлене завдання вирішене таким чином, що в дверях коксової камери, які містять розташований на дзеркалі її рами корпус, облицьований з боку внутрішнього простору камери поділеною на секції теплоізоляцією, проведені такі конструктивні перетворення 1) корпус поділений на секції, кожна з яких виготовлена у вигляді решітки, розміри якої відповідають розмірам секції теплоізоляції, 2) на чільному боці решітки опозитно прикріплені упори, робочі торці яких обернені в бік поздовжніх стінок рами, 3) по меншій мірі з одного боку решітки упори виконані регульованими, переважно нарізними, 4) по меншій мірі з одного боку решітки упори обладнані компенсувальними пружинами, 5) кожна з пружин оснащена пристроєм регулювання їїробочого зусилля Сукупність вищенаведених суттєвих ознак забезпечує підвищення експлуатаційних характеристик дверей коксової камери Вищевказане свідчить про наявність причинно-наслідкового зв'язку між сукупністю суттєвих конструктивних ознак запропонованих дверей і (О ю 45716 15 притискаються до стінок 3, 4 поворотом упорів 12, чим забезпечується герметизація отвору коксової камери Пружини 20 запобігають деформації решіток 9 внаслідок їх розширення від теплової дії розжареної кладки 8 Для введення інструменту в зону ремонту певної ділянки кладки 8 у потрібному МІСЦІ демонтується відповідна секція дверей розфіксацією упорів 12 Після закінчення ремонту кладки коксової камери запропоновані двері демонтуються, отвір камери закривається її дверима Запропоноване поділення корпусу дверей на секції, кожна з яких виготовлена у вигляді решітки, розміри якої відповідають розмірам секції теплоізоляції, опозитне прикріплення на чільному боці решітки упорів, робочі торці яких обернеш в бік поздовжніх стінок рами, виконання упорів по меншій мірі з одного боку решітки регульованими, переважно нарізними, обладнання упорів по меншій мірі з одного боку решітки компенсувальними пружинами, оснащення кожної з пружин пристроєм регулювання її робочого зусилля забезпечує 1) суттєве збільшення тривалості, а значить, і об'єму ремонтів кладки коксової камери завдяки тому, що для введення інструменту в зону ремонту кладки достатньо демонтувати тільки одну секцію дверей, чим запобігається переохолодження кладки і поява на ній тріщин, 2) істотне зменшення викидів газів у навколишнє середовище і втрат тепла при ремонті кладки коксової камери завдяки демонтажу тільки однієї секції дверей, що мінімізує газо- і теплообмін між внутрішнім простором камери і навколишнімсередовищем, 3) створення сприятливих умов для ремонту Кожна з решіток 9 з боку внутрішнього простозавдяки захисту персоналу й устаткування запрору коксової камери облицьована теплоізоляцією понованими дверима від теплової дії розжареної 25, виготовленою з вогнетривкого матеріалу, накладки приклад, шамотно-волокнистих плит, мінераловаУсі конструктивні елементи запропонованих тних матів, картону на основі базальтових волокон дверей можуть бути виготовлені з відомих і достутощо Розміри теплоізоляції 25 відповідають розпних матеріалів та з застосуванням відомих техмірам дзеркала 2 і секції 9 Теплоізоляція 25 подінологічних процесів і устаткування, тобто двері лена на секції, кожна з яких прикріплена до відпококсової камери промислове вживані відної решітки 9 відомим способом, наприклад, за Двері коксової камери призначені для викоридопомогою дроту 26, вогнетривкого шпагату тощо стання у суспільному виробництві Таким чином, запропоновані двері зібрані з секцій Промислові випробування запропонованих дверей на ВАТ "Авдмвський коксохімзавод", ВАТ Запропоновані двері використовуються таким "Дніпродзержинський коксохімзавод", ЗАТ "Радончином кокс" і ВАТ "Ясинівський коксохімзавод" при гаряПісля видачі коксового пирога з коксової камечому ремонті кладки коксових камер підтвердили ри на місце її дверей монтуються запропоновані досягнення позитивного техніко-економічного двері шляхом щільної установки на дзеркалі 2 їх ефекту, який ставився у винахідницькому задумі секцій впритул одна до однієї, при цьому торці 14, забезпеченою при цьому техніко-економічною результативністю Технічна суть і приклади реалізації запропонованих дверей пояснюються фігурами, на яких зображено фіг 1 - вид спереду дверей коксової камери, фіг 2 - переріз А-А на фіг 1 у збільшеному масштабі, фіг 3 - переріз Б-Б на фіг 1 у збільшеному масштабі Запропоновані двері містять корпус 1, розташований на дзеркалі 2 між поздовжніми стінками З, 4 і поперечними стінками 5, 6 рами 7, яка захищає кладку 8 коксової камери Корпус 1 поділений на секції, кожна з яких виготовлена збірною, наприклад, звареною із труб у вигляді решітки 9 На чільному боці решітки 9 за допомогою кронштейнів 10, 11 опозитно прикріплені упори 12, 13, робочі торці 14, 15 яких обернені в бік поздовжніх стінок З, 4 рами 7 По меншій мірі з одного боку решітки 9, наприклад, оберненого в бік стінки 3, упори виготовлені регульованими, переважно нарізними, для чого одні їх КІНЦІ оснащені головками 16, 17, а протилежні 18, 19 - нарізками Крім того, по меншій мірі з одного боку решітки 9, наприклад, оберненого в бік стінки 4, упори 13 обладнані компенсувальними пружинами 20, кожна з яких оснащена пристроєм регулювання її робочого зусилля Цей пристрій містить гайку 21, нагвинчену на нарізний кінець 19 упора 13, і напрямну 22, прикріплену до решітки 9 У ТІЛІ кронштейна 11 і напрямної 22 виконані спіВВІСНІ отвори 23, 24, розміри яких забезпечують вільне зворотно-поступальне переміщення упора 13 45716 A —A 18 12 16 U Б-Б 22 20 21 11 73 11 Фіг 1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
