Двері камери коксової печі

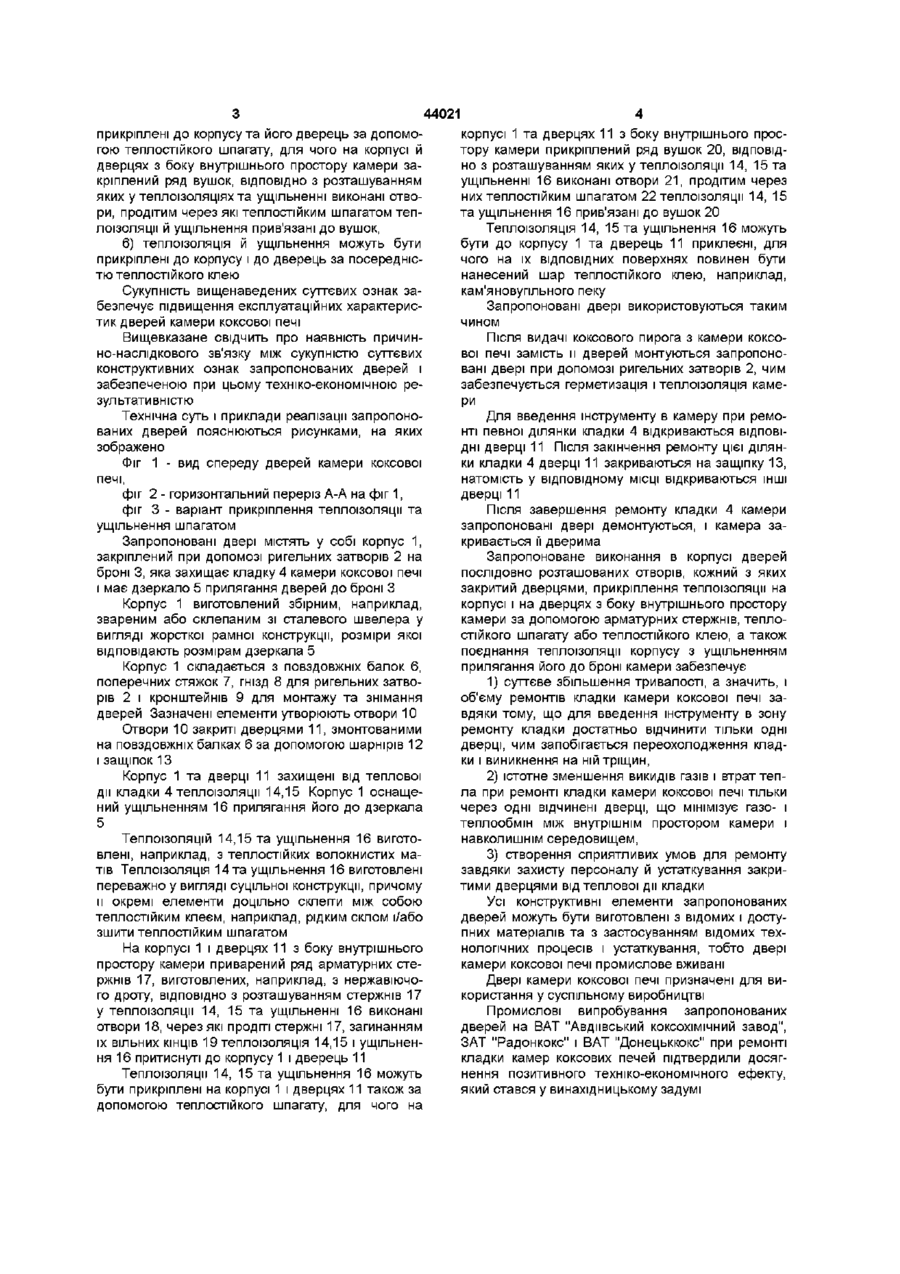

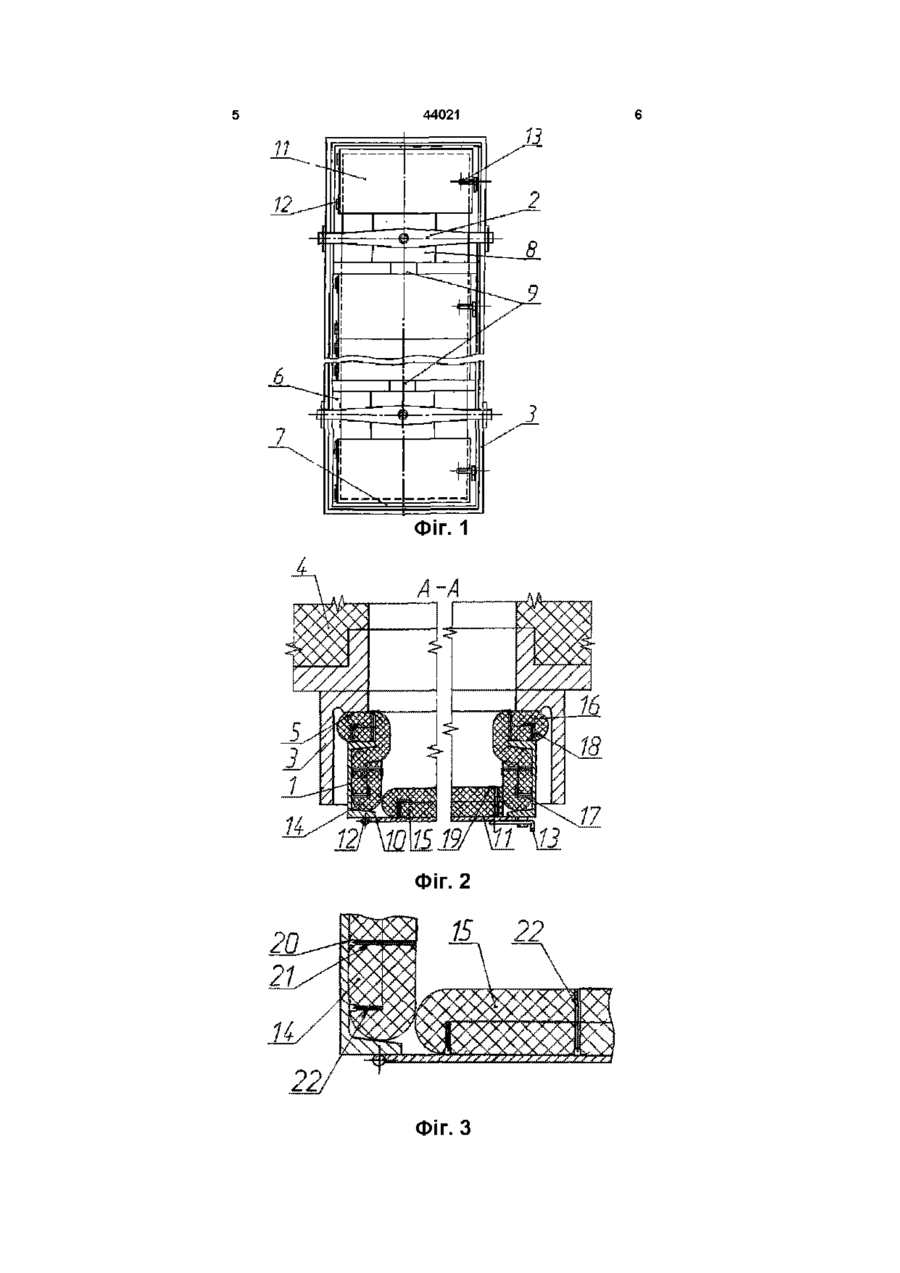

1 Двері камери коксової печі, що містять у собі корпус, при допомозі ригельних затворів герметично закріплений на броні камери, які відрізняються тим, що в корпусі виконані послідовно розташовані отвори, кожний з яких закритий дверцями, при цьому на корпусі й на дверцях з боку внутрішнього простору камери прикріплена теплоізоляція 2 Двері по п 1, які відрізняються тим, що теплоізоляція корпусу поєднана з ущільненням приля Винахід стосується КОКСОХІМІЧНОГО виробництва і призначений для герметизації камер коксових печей під час гарячого ремонту їх кладки Як прототип вибрані двері камери коксової печі, що містять у собі корпус, герметично закріплений на броні камери за допомогою ригельних затворів (див патент СРСР №1572417, кл С10В25/00, 1985р) Ці двері мають такі недоліки 1 Неможливість проведення тривалих, значних за об'ємом ремонтів чутливої до теплозмін кладки, зумовлена небезпекою появи тріщин на кладці від її переохолодження при повному розкритті отвору камери коксової печі на довгий час 2 Збільшені викиди газів у навколишнє середовище та ІСТОТНІ втрати тепла, спричинені повним розкриттям отвору камери коксової печі при ремонті и кладки 3 Погіршення умов для ремонту, викликане незахищеністю персоналу й устаткування від теплової дії кладки при повному розкритті отвору камери коксової печі Вищевказані недоліки знижують експлуатаційні характеристики відомих дверей гання його до броні камери 3 Двері по пп 1 і 2, які відрізняються тим, що на корпусі й на дверцях з боку внутрішнього простору камери прикріплений ряд арматурних стержнів, ВІДПОВІДНО з розташуванням яких у теплоізоляції та ущільненні виконані отвори, через які продіті арматурні стержні, і загинанням вільних КІНЦІВ ЦИХ стержнів теплоізоляція й ущільнення притиснуті до корпусу та дверець 4 Двері по пп 1 і 2, які відрізняються тим, що на корпусі й на дверцях з боку внутрішнього простору камери прикріплений ряд вушок, ВІДПОВІДНО З розташуванням яких у теплоізоляції та ущільненні виконані отвори, продітим через які теплостійким шпагатом вищевказані теплоізоляція й ущільнення прив'язані до вушок 5 Двері по пп 1 і 2, які відрізняються тим, що теплоізоляція та ущільнення прикріплені до корпусу й до дверець за допомогою теплостійкого клею Вихідним у винахідницькому задумі було завдання вдосконалення дверей камери коксової печі шляхом усунення недоліків прототипу, яке забезпечує підвищення експлуатаційних характеристик цих дверей Поставлене завдання вирішене таким чином, що в дверях камери коксової печі, які містять у собі корпус, герметично закріплений на броні камери за допомогою ригельних затворів, проведені такі конструктивні перетворення 1) в корпусі виконані послідовно розташовані отвори, кожний з яких закритий дверцями, 2) на корпусі й на дверцях з боку внутрішнього простору камери прикріплена теплоізоляція , 3) теплоізоляція корпусу поєднана з ущільненням прилягання його до броні камери, 4) на корпусі й на дверцях з боку внутрішнього простору камери закріплений ряд арматурних стержнів, ВІДПОВІДНО з розташуванням яких у теплоізоляції та ущільненні виконані отвори, через які продіті арматурні стержні, і загинанням вільних КІНЦІВ цих стержнів теплоізоляції й ущільнення притиснуті до корпусу та дверець, 5) теплоізоляція й ущільнення можуть бути 44021 прикріплені до корпусу та його дверець за допомогою теплостійкого шпагату, для чого на корпусі й дверцях з боку внутрішнього простору камери закріплений ряд вушок, ВІДПОВІДНО з розташуванням яких у теплоізоляціях та ущільненні виконані отвори, продітим через які теплостійким шпагатом теплоізоляції й ущільнення прив'язані до вушок, 6) теплоізоляція й ущільнення можуть бути прикріплені до корпусу і до дверець за посередністю теплостійкого клею Сукупність вищенаведених суттєвих ознак забезпечує підвищення експлуатаційних характеристик дверей камери коксової печі Вищевказане свідчить про наявність причинно-наслідкового зв'язку між сукупністю суттєвих конструктивних ознак запропонованих дверей і забезпеченою при цьому техніко-економічною результативністю Технічна суть і приклади реалізації запропонованих дверей пояснюються рисунками, на яких зображено Фіг 1 - вид спереду дверей камери коксової печі, фіг 2 - горизонтальний переріз А-А на фіг 1, фіг 3 - варіант прикріплення теплоізоляції та ущільнення шпагатом Запропоновані двері містять у собі корпус 1, закріплений при допомозі ригельних затворів 2 на броні 3, яка захищає кладку 4 камери коксової печі і має дзеркало 5 прилягання дверей до броні З Корпус 1 виготовлений збірним, наприклад, звареним або склепаним зі сталевого швелера у вигляді жорсткої рамної конструкції, розміри якої відповідають розмірам дзеркала 5 Корпус 1 складається з повздовжніх балок 6, поперечних стяжок 7, гнізд 8 для ригельних затворів 2 і кронштейнів 9 для монтажу та знімання дверей Зазначені елементи утворюють отвори 10 Отвори 10 закриті дверцями 11, змонтованими на повздовжніх балках 6 за допомогою шарнірів 12 і защіпок 13 Корпус 1 та дверці 11 захищені від теплової дії кладки 4 теплоізоляції 14,15 Корпус 1 оснащений ущільненням 16 прилягання його до дзеркала 5 Теплоізоляцій 14,15 та ущільнення 16 виготовлені, наприклад, з теплостійких волокнистих матів Теплоізоляція 14 та ущільнення 16 виготовлені переважно у вигляді суцільної конструкції, причому и окремі елементи доцільно склеїти між собою теплостійким клеєм, наприклад, рідким склом і/або зшити теплостійким шпагатом На корпусі 1 і дверцях 11 з боку внутрішнього простору камери приварений ряд арматурних стержнів 17, виготовлених, наприклад, з нержавіючого дроту, ВІДПОВІДНО з розташуванням стержнів 17 у теплоізоляції 14, 15 та ущільненні 16 виконані отвори 18, через які продіті стержні 17, загинанням їх вільних КІНЦІВ 19 теплоізоляція 14,15 і ущільнення 16 притиснуті до корпусу 1 і дверець 11 Теплоізоляції 14, 15 та ущільнення 16 можуть бути прикріплені на корпусі 1 і дверцях 11 також за допомогою теплостійкого шпагату, для чого на корпусі 1 та дверцях 11 з боку внутрішнього простору камери прикріплений ряд вушок 20, ВІДПОВІДНО з розташуванням яких у теплоізоляції 14, 15 та ущільненні 16 виконані отвори 21, продітим через них теплостійким шпагатом 22 теплоізоляції 14, 15 та ущільнення 16 прив'язані до вушок 20 Теплоізоляція 14, 15 та ущільнення 16 можуть бути до корпусу 1 та дверець 11 приклеєні, для чого на їх ВІДПОВІДНИХ поверхнях повинен бути нанесений шар теплостійкого клею, наприклад, кам'яновугільного пеку Запропоновані двері використовуються таким чином Після видачі коксового пирога з камери коксової печі замість и дверей монтуються запропоновані двері при допомозі ригельних затворів 2, чим забезпечується герметизація і теплоізоляція камери Для введення інструменту в камеру при ремонті певної ділянки кладки 4 відкриваються ВІДПОВІДНІ дверці 11 Після закінчення ремонту цієї ділянки кладки 4 дверці 11 закриваються на защіпку 13, натомість у відповідному МІСЦІ відкриваються ІНШІ дверці 11 Після завершення ремонту кладки 4 камери запропоновані двері демонтуються, і камера закривається їїдверима Запропоноване виконання в корпусі дверей послідовно розташованих отворів, кожний з яких закритий дверцями, прикріплення теплоізоляції на корпусі і на дверцях з боку внутрішнього простору камери за допомогою арматурних стержнів, теплостійкого шпагату або теплостійкого клею, а також поєднання теплоізоляції корпусу з ущільненням прилягання його до броні камери забезпечує 1) суттєве збільшення тривалості, а значить, і об'єму ремонтів кладки камери коксової печі завдяки тому, що для введення інструменту в зону ремонту кладки достатньо відчинити тільки одні дверці, чим запобігається переохолодження кладки і виникнення на ній тріщин, 2) істотне зменшення викидів газів і втрат тепла при ремонті кладки камери коксової печі тільки через одні відчинені дверці, що мінімізує газо- і теплообмін між внутрішнім простором камери і навколишнім середовищем, 3) створення сприятливих умов для ремонту завдяки захисту персоналу й устаткування закритими дверцями від теплової дії кладки Усі конструктивні елементи запропонованих дверей можуть бути виготовлені з відомих і доступних матеріалів та з застосуванням відомих технологічних процесів і устаткування, тобто двері камери коксової печі промислове вживані Двері камери коксової печі призначені для використання у суспільному виробництві Промислові випробування запропонованих дверей на ВАТ "Авдмвський КОКСОХІМІЧНИЙ завод", ЗАТ "Радонкокс" і ВАТ "Донецьккокс" при ремонті кладки камер коксових печей підтвердили досягнення позитивного техніко-економічного ефекту, який стався у винахідницькому задумі 44021 ФІГ. 1 Фіг. З 44021 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
