Вібраційний конвеєр для транспортування сипкої харчової сировини з підвищеною вологістю

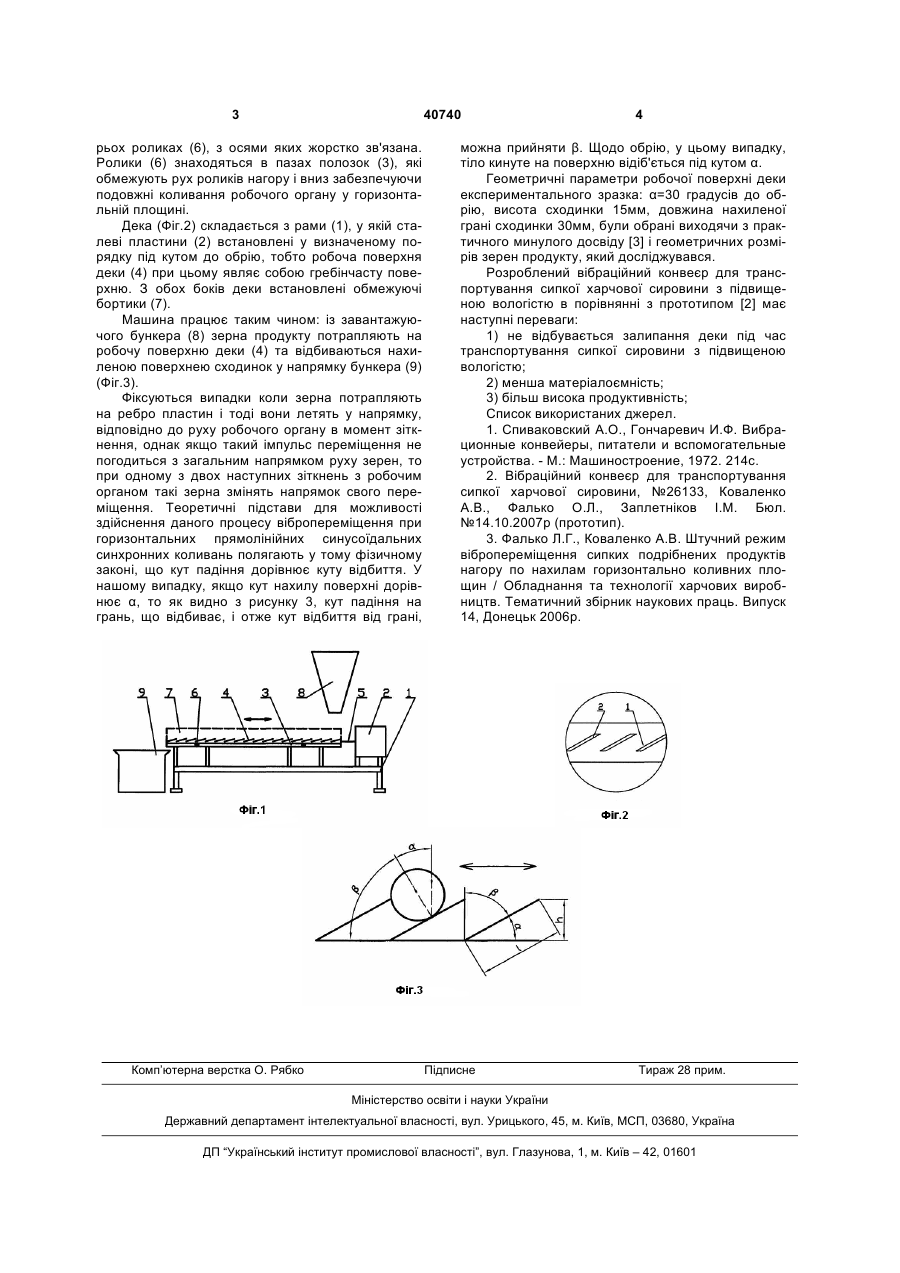

Вібраційний конвеєр для транспортування сипкої харчової сировини з підвищеною вологістю, що складається з рами, електродинамічного вібратора, деки і бункера, який відрізняється тим, що дека, по якій транспортується продукт, складається із паралельних пластин, що розташовуються під кутом до горизонту, і здійснює подовжні коливання у горизонтальній площині. (19) (21) u200813003 (22) 10.11.2008 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) КОВАЛЕНКО АРТЕМ ВОЛОДИМИРОВИЧ, UA, ФАЛЬКО ОЛЕКСАНДР ЛЕОНІДОВИЧ, UA, ЗАПЛЕТНІКОВ ІГОР МИКОЛАЙОВИЧ, UA (73) ДОНЕЦЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ЕКОНОМІКИ І ТОРГІВЛІ ІМЕНІ МИХАЙЛА ТУГАНБАРАНОВСЬКОГО, UA 3 40740 рьох роликах (6), з осями яких жорстко зв'язана. Ролики (6) знаходяться в пазах полозок (3), які обмежують рух роликів нагору і вниз забезпечуючи подовжні коливання робочого органу у горизонтальній площині. Дека (Фіг.2) складається з рами (1), у якій сталеві пластини (2) встановлені у визначеному порядку під кутом до обрію, тобто робоча поверхня деки (4) при цьому являє собою гребінчасту поверхню. З обох боків деки встановлені обмежуючі бортики (7). Машина працює таким чином: із завантажуючого бункера (8) зерна продукту потрапляють на робочу поверхню деки (4) та відбиваються нахиленою поверхнею сходинок у напрямку бункера (9) (Фіг.3). Фіксуються випадки коли зерна потрапляють на ребро пластин і тоді вони летять у напрямку, відповідно до руху робочого органу в момент зіткнення, однак якщо такий імпульс переміщення не погодиться з загальним напрямком руху зерен, то при одному з двох наступних зіткнень з робочим органом такі зерна змінять напрямок свого переміщення. Теоретичні підстави для можливості здійснення даного процесу вібропереміщення при горизонтальних прямолінійних синусоїдальних синхронних коливань полягають у тому фізичному законі, що кут падіння дорівнює куту відбиття. У нашому випадку, якщо кут нахилу поверхні дорівнює α, то як видно з рисунку 3, кут падіння на грань, що відбиває, і отже кут відбиття від грані, Комп’ютерна верстка О. Рябко 4 можна прийняти β. Щодо обрію, у цьому випадку, тіло кинуте на поверхню відіб'ється під кутом α. Геометричні параметри робочої поверхні деки експериментального зразка: α=30 градусів до обрію, висота сходинки 15мм, довжина нахиленої грані сходинки 30мм, були обрані виходячи з практичного минулого досвіду [3] і геометричних розмірів зерен продукту, який досліджувався. Розроблений вібраційний конвеєр для транспортування сипкої харчової сировини з підвищеною вологістю в порівнянні з прототипом [2] має наступні переваги: 1) не відбувається залипання деки під час транспортування сипкої сировини з підвищеною вологістю; 2) менша матеріалоємність; 3) більш висока продуктивність; Список використаних джерел. 1. Спиваковский А.О., Гончаревич И.Ф. Вибрационные конвейеры, питатели и вспомогательные устройства. - М.: Машиностроение, 1972. 214с. 2. Вібраційний конвеєр для транспортування сипкої харчової сировини, №26133, Коваленко А.В., Фалько О.Л., Заплетніков І.М. Бюл. №14.10.2007р (прототип). 3. Фалько Л.Г., Коваленко А.В. Штучний режим вібропереміщення сипких подрібнених продуктів нагору по нахилам горизонтально коливних площин / Обладнання та технології харчових виробництв. Тематичний збірник наукових праць. Випуск 14, Донецьк 2006р. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
