Перекидний покажчик

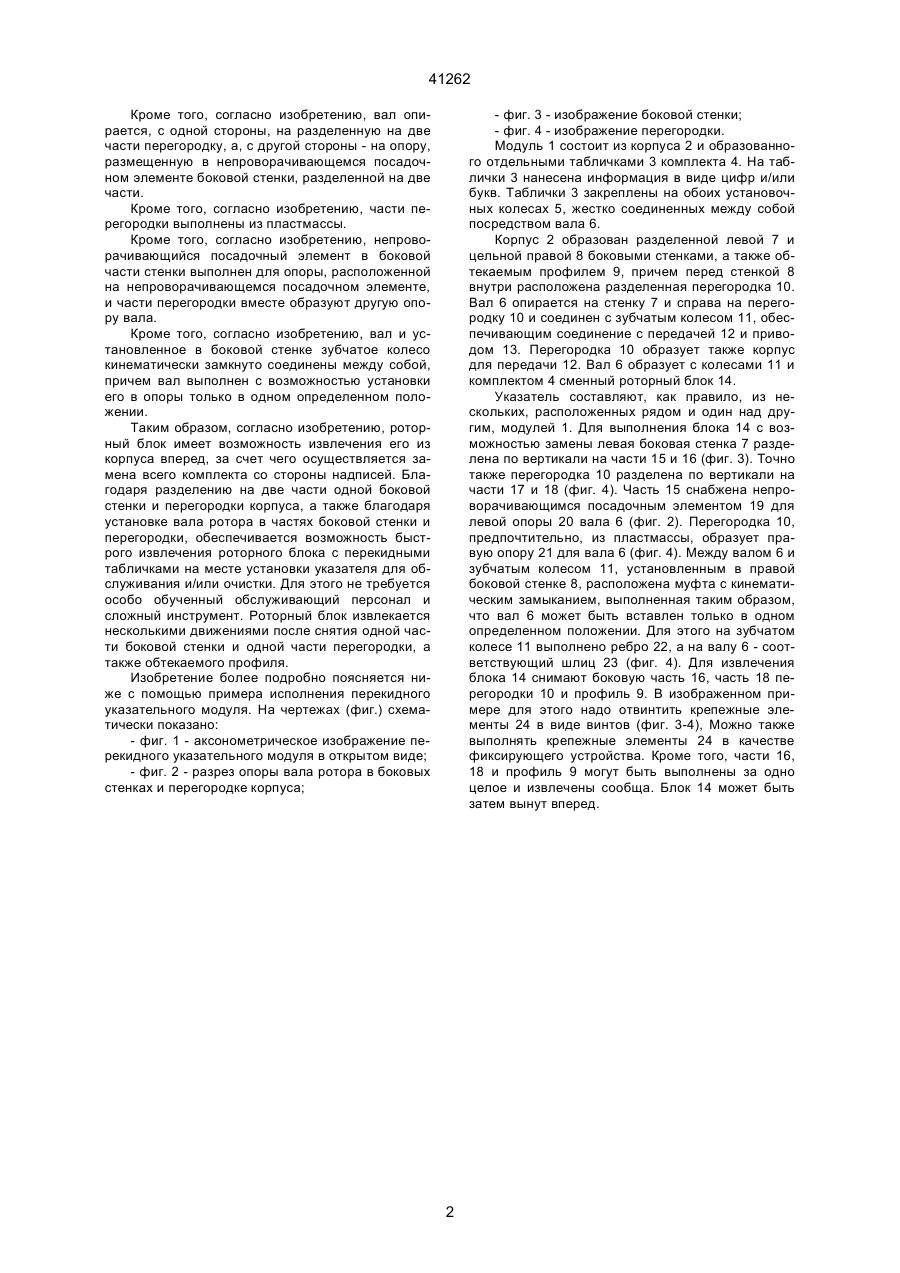

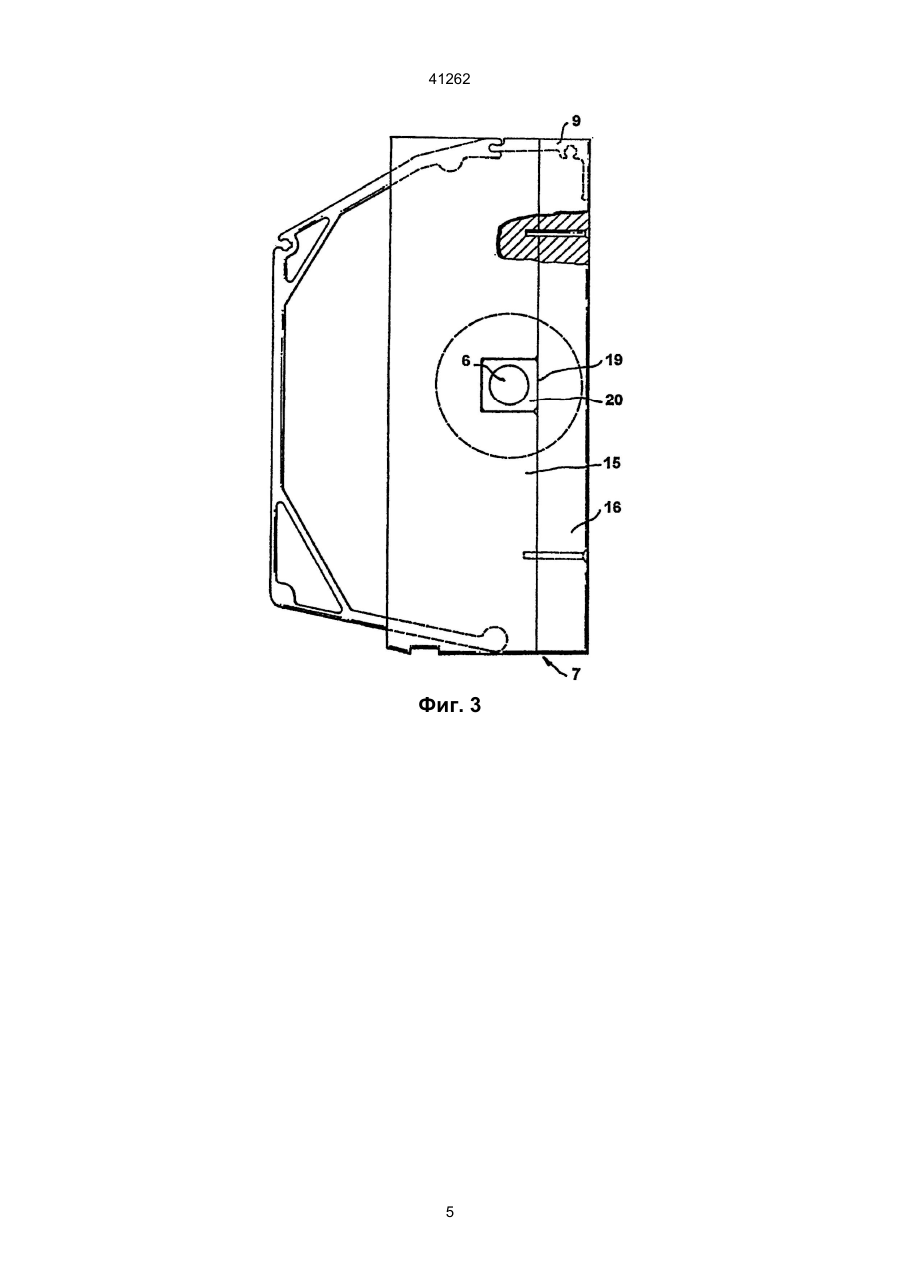

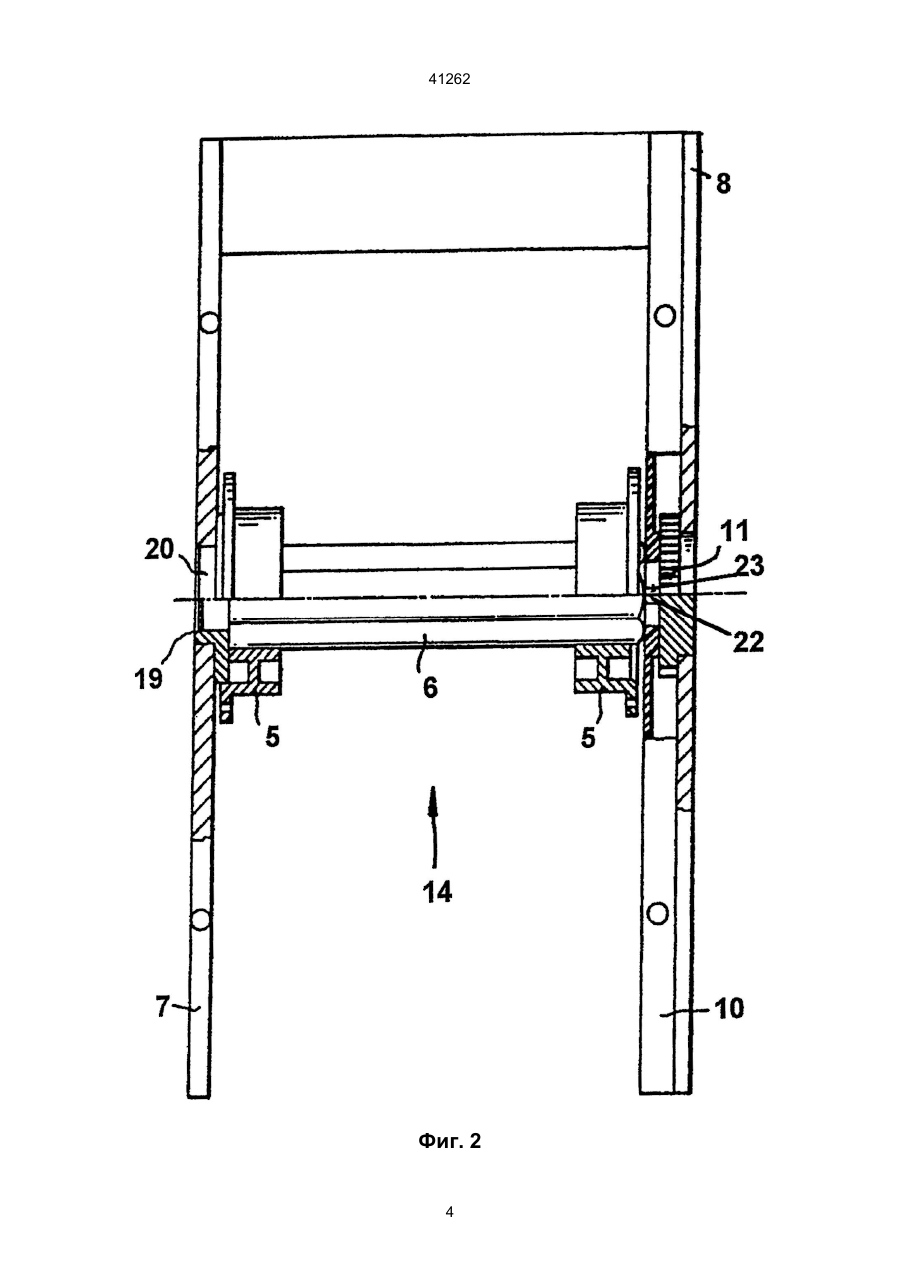

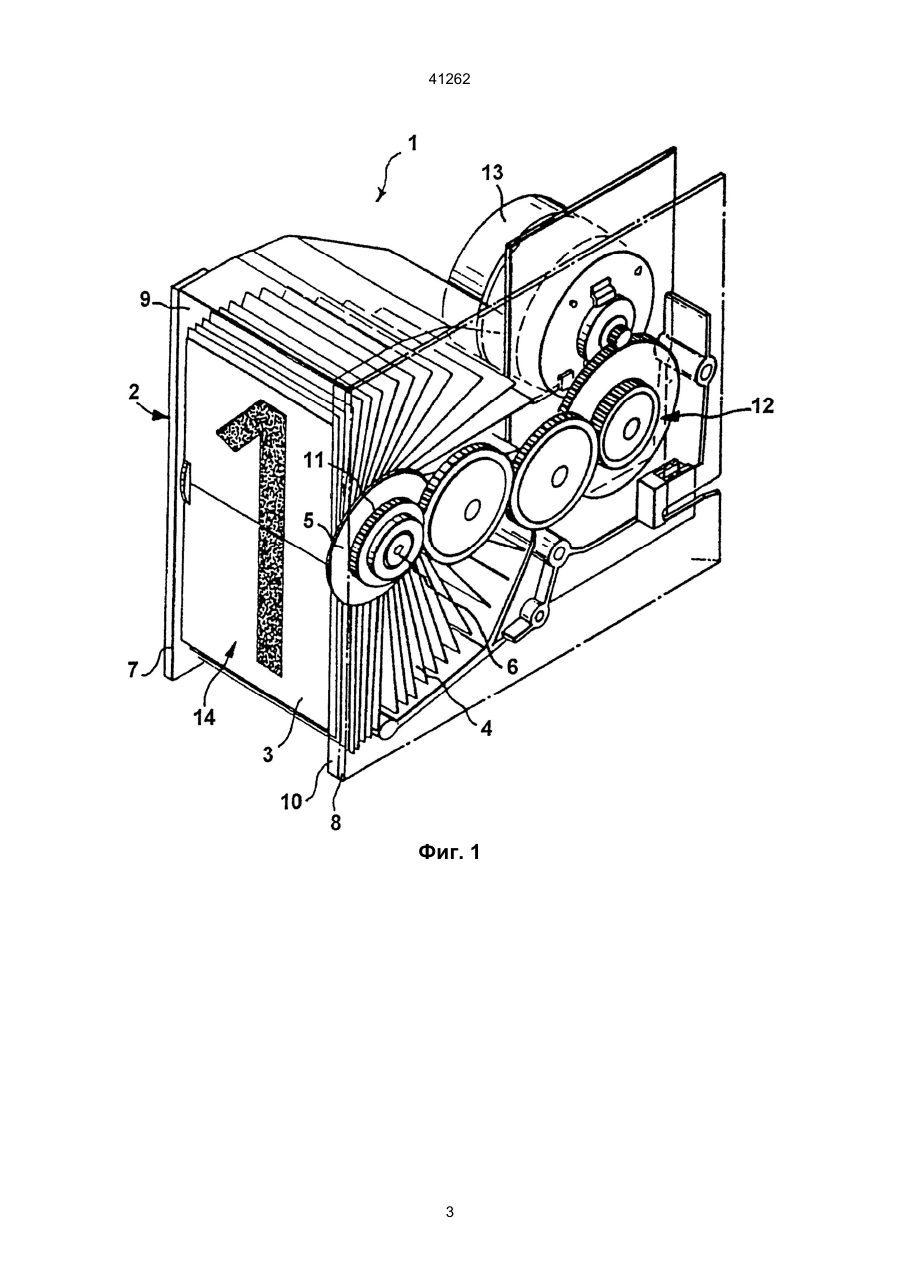

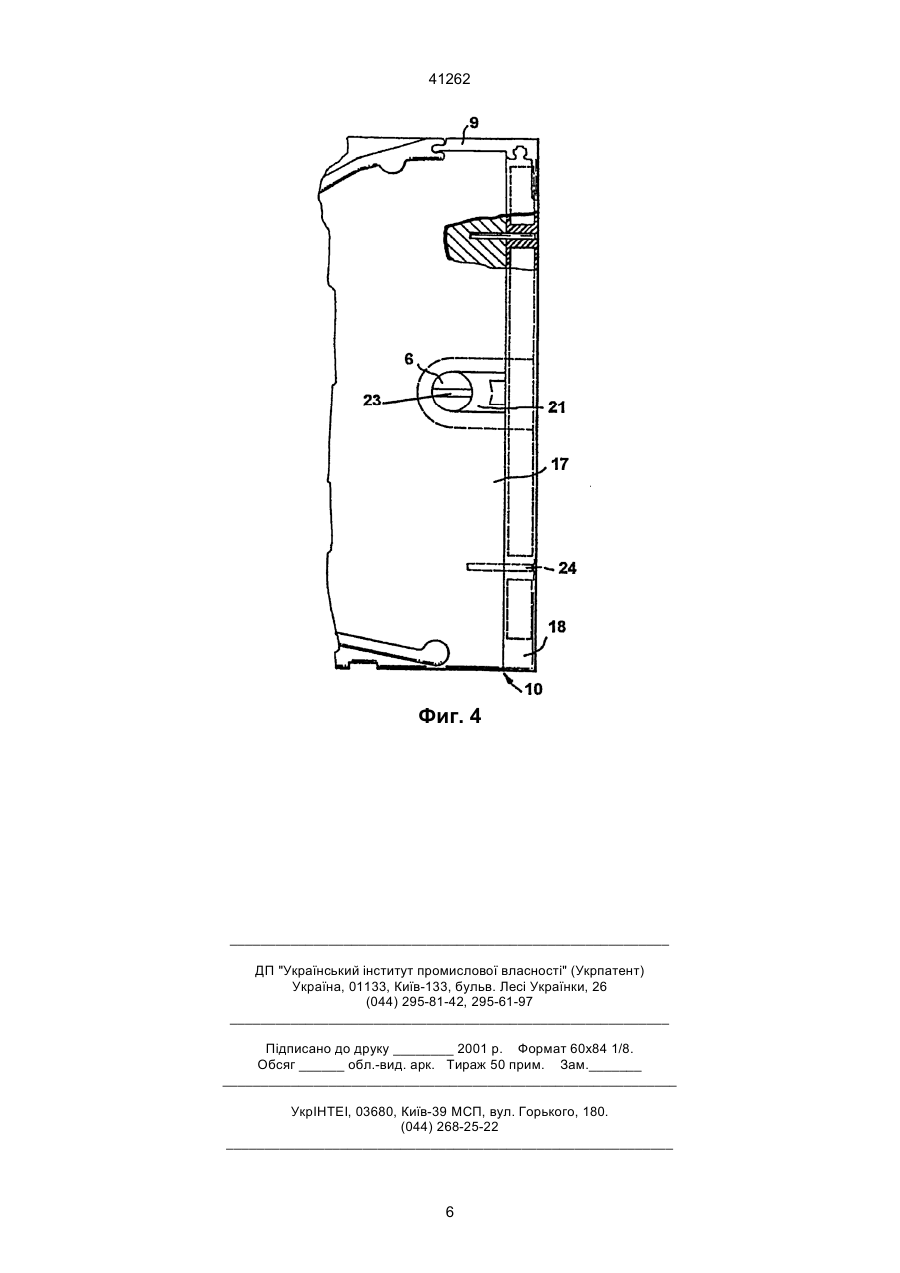

1. Перекидной указатель для меняющейся информации любого рода, содержащий корпус с боковыми стенками и профилированными направляющими, привод и ротор с двумя жестко соединенными между собой валом посадочными колесами и установленными на них сменными таблицами, отличающийся тем, что ротор, несущий 41262 Кроме того, согласно изобретению, вал опирается, с одной стороны, на разделенную на две части перегородку, а, с другой стороны - на опору, размещенную в непроворачивающемся посадочном элементе боковой стенки, разделенной на две части. Кроме того, согласно изобретению, части перегородки выполнены из пластмассы. Кроме того, согласно изобретению, непроворачивающийся посадочный элемент в боковой части стенки выполнен для опоры, расположенной на непроворачивающемся посадочном элементе, и части перегородки вместе образуют другую опору вала. Кроме того, согласно изобретению, вал и установленное в боковой стенке зубчатое колесо кинематически замкнуто соединены между собой, причем вал выполнен с возможностью установки его в опоры только в одном определенном положении. Таким образом, согласно изобретению, роторный блок имеет возможность извлечения его из корпуса вперед, за счет чего осуществляется замена всего комплекта со стороны надписей. Благодаря разделению на две части одной боковой стенки и перегородки корпуса, а также благодаря установке вала ротора в частях боковой стенки и перегородки, обеспечивается возможность быстрого извлечения роторного блока с перекидными табличками на месте установки указателя для обслуживания и/или очистки. Для этого не требуется особо обученный обслуживающий персонал и сложный инструмент. Роторный блок извлекается несколькими движениями после снятия одной части боковой стенки и одной части перегородки, а также обтекаемого профиля. Изобретение более подробно поясняется ниже с помощью примера исполнения перекидного указательного модуля. На чертежах (фиг.) схематически показано: - фиг. 1 - аксонометрическое изображение перекидного указательного модуля в открытом виде; - фиг. 2 - разрез опоры вала ротора в боковых стенках и перегородке корпуса; - фиг. 3 - изображение боковой стенки; - фиг. 4 - изображение перегородки. Модуль 1 состоит из корпуса 2 и образованного отдельными табличками 3 комплекта 4. На таблички 3 нанесена информация в виде цифр и/или букв. Таблички 3 закреплены на обоих установочных колесах 5, жестко соединенных между собой посредством вала 6. Корпус 2 образован разделенной левой 7 и цельной правой 8 боковыми стенками, а также обтекаемым профилем 9, причем перед стенкой 8 внутри расположена разделенная перегородка 10. Вал 6 опирается на стенку 7 и справа на перегородку 10 и соединен с зубчатым колесом 11, обеспечивающим соединение с передачей 12 и приводом 13. Перегородка 10 образует также корпус для передачи 12. Вал 6 образует с колесами 11 и комплектом 4 сменный роторный блок 14. Указатель составляют, как правило, из нескольких, расположенных рядом и один над другим, модулей 1. Для выполнения блока 14 с возможностью замены левая боковая стенка 7 разделена по вертикали на части 15 и 16 (фиг. 3). Точно также перегородка 10 разделена по вертикали на части 17 и 18 (фиг. 4). Часть 15 снабжена непроворачивающимся посадочным элементом 19 для левой опоры 20 вала 6 (фиг. 2). Перегородка 10, предпочтительно, из пластмассы, образует правую опору 21 для вала 6 (фиг. 4). Между валом 6 и зубчатым колесом 11, установленным в правой боковой стенке 8, расположена муфта с кинематическим замыканием, выполненная таким образом, что вал 6 может быть вставлен только в одном определенном положении. Для этого на зубчатом колесе 11 выполнено ребро 22, а на валу 6 - соответствующий шлиц 23 (фиг. 4). Для извлечения блока 14 снимают боковую часть 16, часть 18 перегородки 10 и профиль 9. В изображенном примере для этого надо отвинтить крепежные элементы 24 в виде винтов (фиг. 3-4), Можно также выполнять крепежные элементы 24 в качестве фиксирующего устройства. Кроме того, части 16, 18 и профиль 9 могут быть выполнены за одно целое и извлечены сообща. Блок 14 может быть затем вынут вперед. 2 41262 Фиг. 1 3 41262 Фиг. 2 4 41262 Фиг. 3 5 41262 Фиг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 6
