Піднімально-перекидний або перекидний пристрій для випорожнення сміттєвих баків

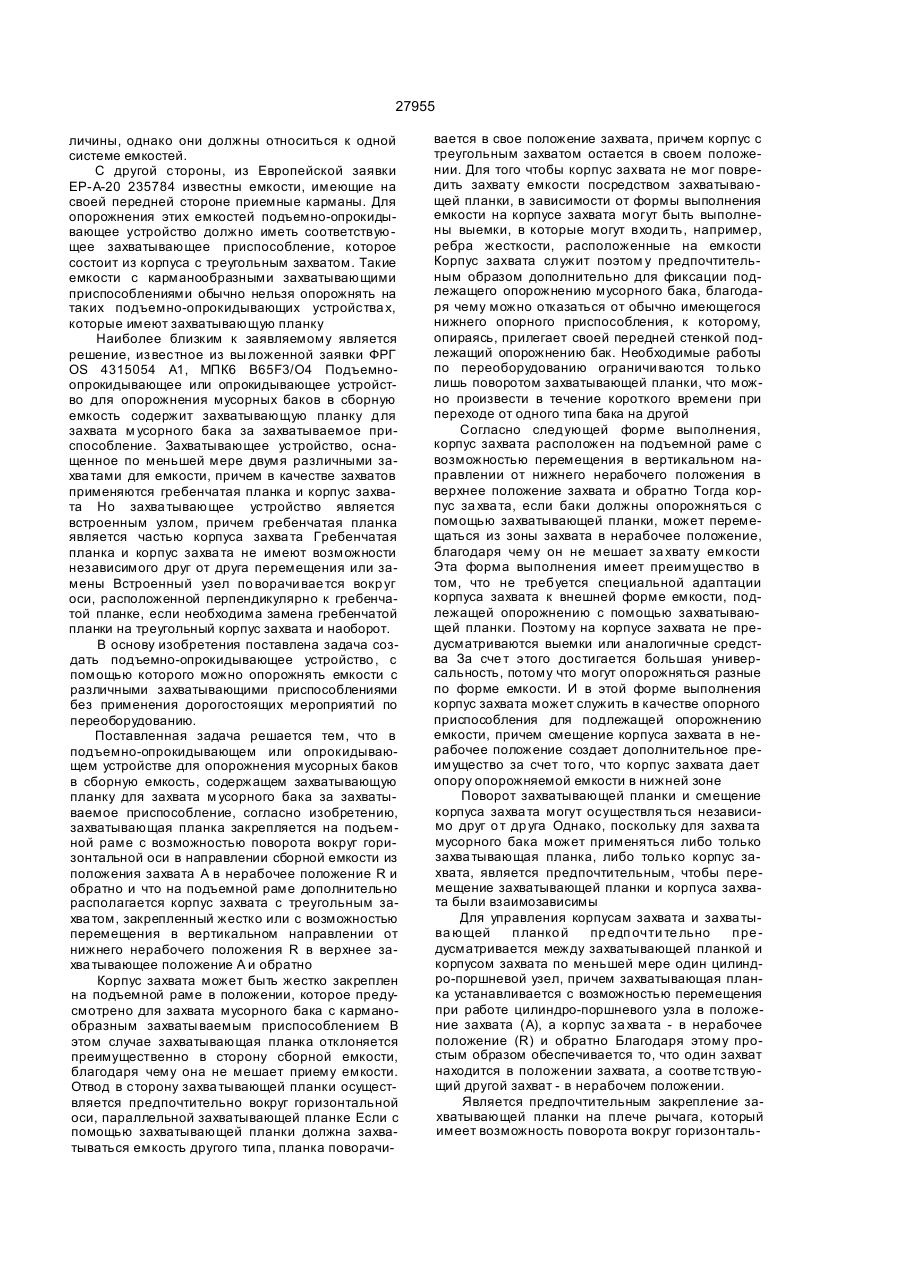

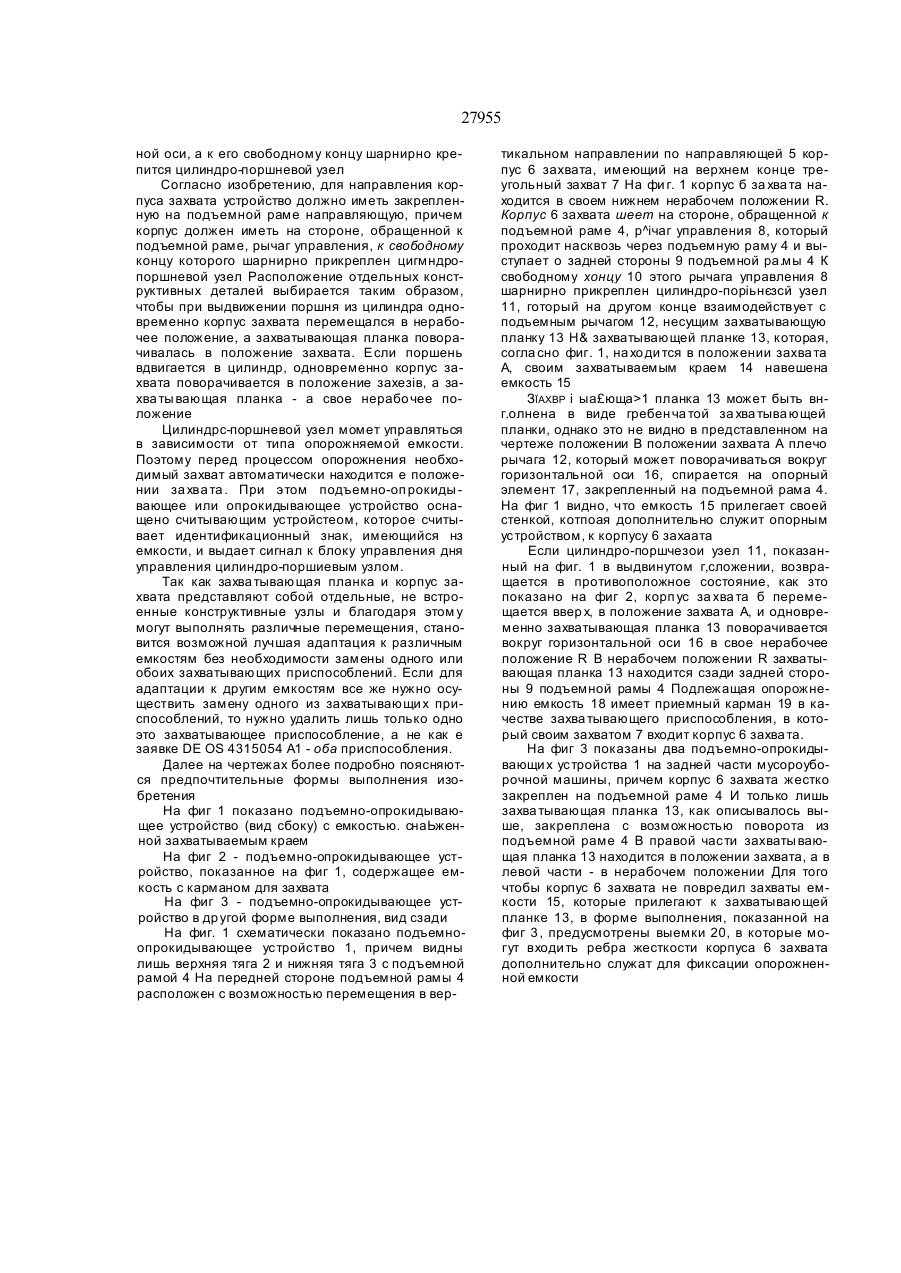

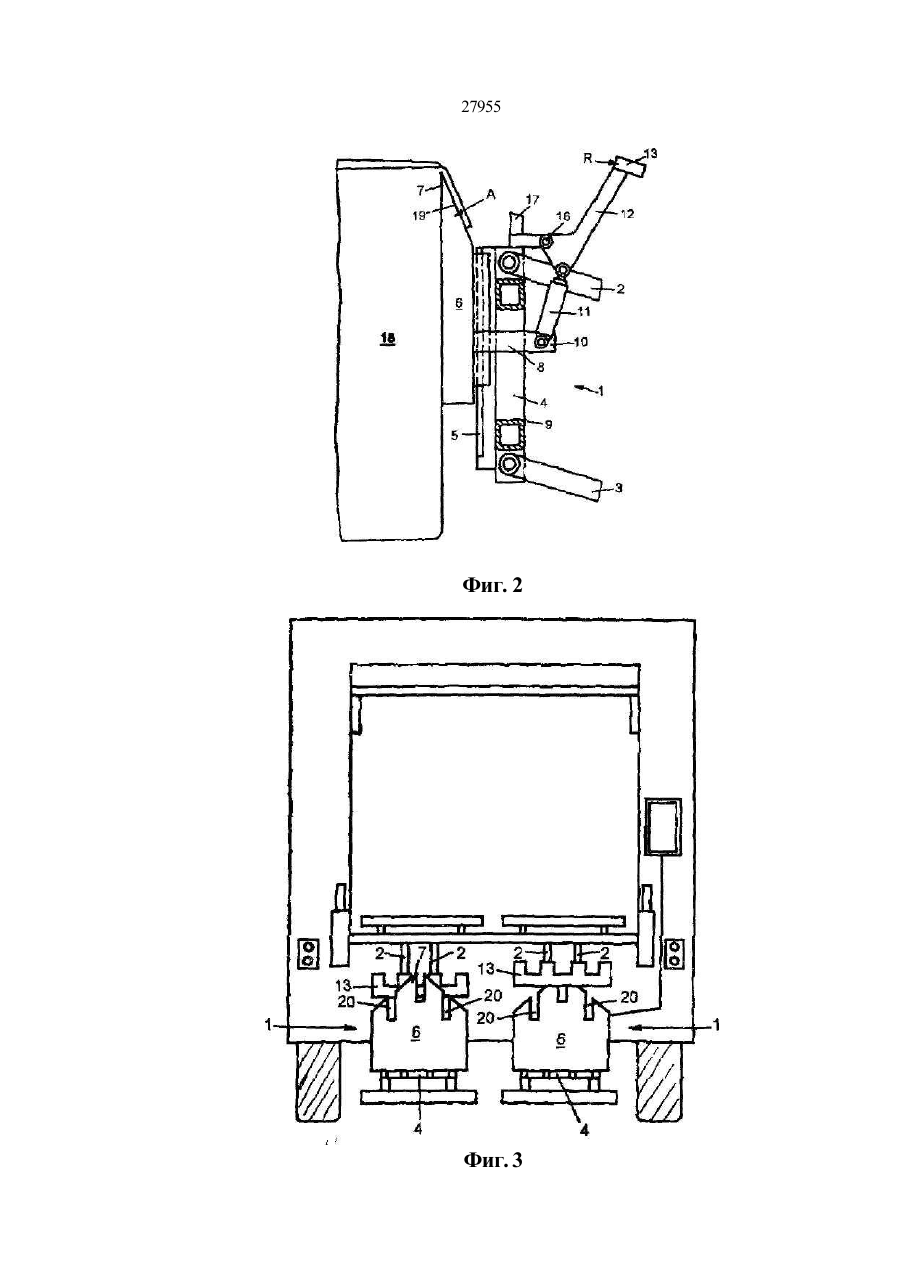

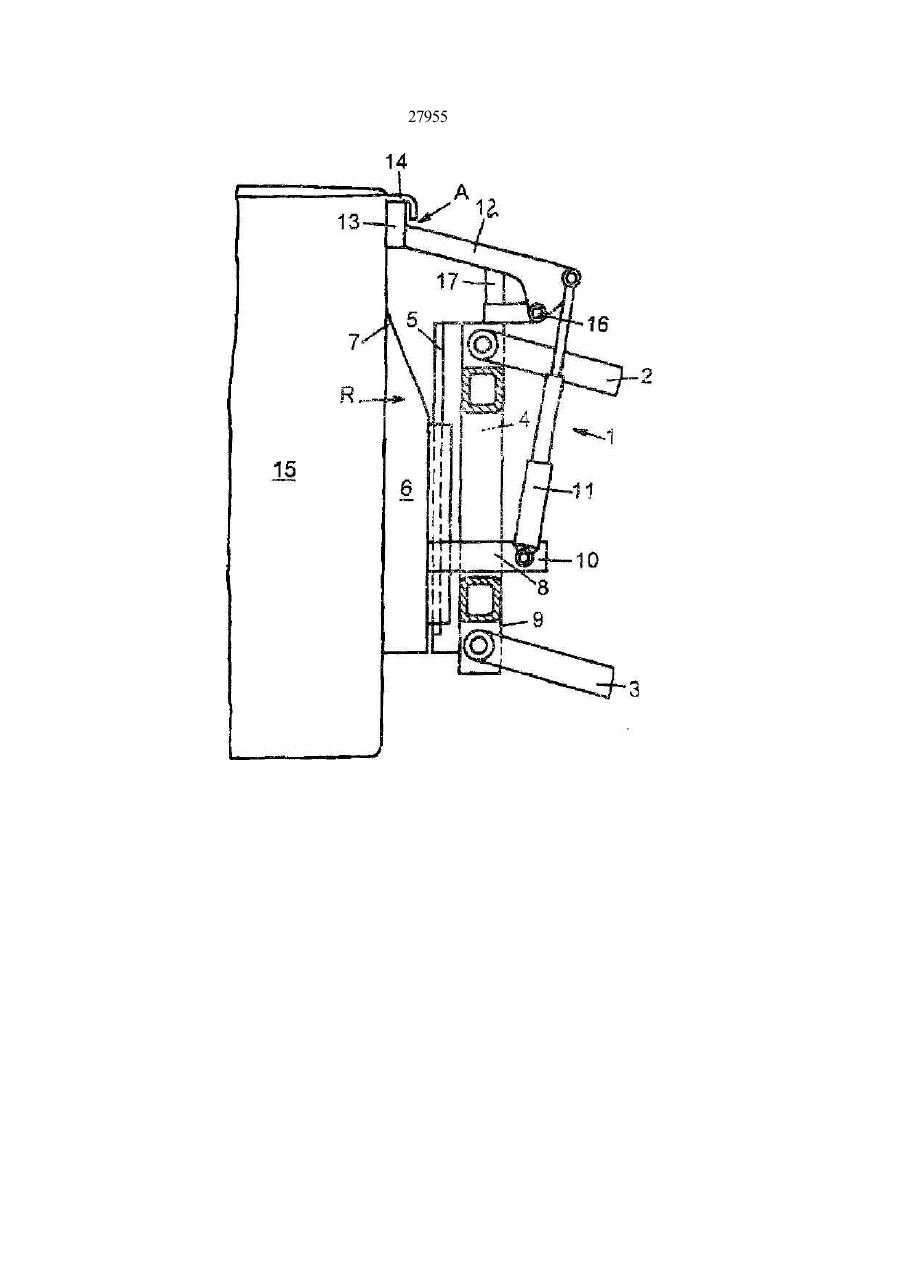

УКРАЇНА (19) (ID 27955 (із, С2 (51) 6 B65F3/04 МІНІСТЕРСТВО ОСВІТИ ! НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛ ЕКТУАЛЬНОЇ ВЛАСНОСТІ ДО ПАТЕНТУ НА ВИНАХІД (54) ПІДНІМАЛЬНО-П ЕРЕКИДНИИ АБО П ЕРЕКИД НИЙ ПРИСТРІЙ ДЛЯ ВИП ОРОЖНЕННЯ СМІТТЄ ВИХ БАКІВ (21)95062996 (22)26 06 1995 (24)16 10 2000 (31) Р 4423266 7-22 , ^ (32)02 07 1994 ' ," (зз) DE *;. (46) 16 10 2000, Бюл № 5 , 2000 р (72)На абЯкоб, D E (73) ЦЕЛЛЕР КІППЕР Г МБХ, DE (56) DE OS4315054 А1, МКИ6 B65F3/04 (57) 1 Подъемно-опрокидывающее или опрокиды вающее устройство для опорожнения мусорны х баков в сборн ую емкость, со держащее за хва ты вающую планк у для за хвата м усорн ого бака за захватываемое приспособление, отличающееся тем, что за хва тыва ющая планка закреплена на подъемной раме с возможностью поворота вокруг горизонтальной оси а направлении сборной емко сти из положения захвата в нерабочее положение и обратно и что на подъемной раме дополнитель но расположен корпус захвата с тре угольным за хватом закрепленный жестко или с возможностью перемещения в вертикальном направлении от нижнего нерабочего положения в вер хнее за хва тывающее положение и обратно 2 Устройство по п 1, отличающееся тем, что перемещение захватывающей планки и корпуса захвата взаимозависимо 3 Устройство по п 1 или 2, отличающееся тем, что между за хва ты вающей планкой и корп усом захва та ра сположен по меньше й мере один цилиндро-поршневой узел, причем захваты вающая планка устано влена с возможностью перемеще ния при работе цилиндро-поршнево го узла в по ложение захвата , а корпус за хвата - в нерабочее положение и обратно 4 Устройство по п 3, отличающееся тем, что за хватывающая планка закреплена на плече рычага, имеющего возможность поворота вокруг горизон тальной оси, а к его свобо дному концу шарнирно прикреплен цилиндро-поршневой узел 5 Устройство по п 3 или 4, о тлича ющееся тем, что оно имеет закрепленную на подъемной раме направляющую, причем корпус имеет на стороне, обращенной к по дъемной раме, рыча г управле ния, к свободном у концу которого шарнирно при креплен цилиндро-поршневой узел 6 Устройство по одному из пп 3-5, отличающее ся тем, что цилиндро-поршневой узел имеет воз можность управления в зависимости от типа опо рожняемой емкости 7 Устрой ство по п 6 , отл ича ющеес я тем , что подъемно-опрокидывающее или опрокидывающее устройство снабжено считывающим устройством с возможностю считывания иденти фицирующего признака и вы дачи сигнала к блок у упра вле ния для управления цилиндро-поршневым узлом ю СМ Изобретение относится к подъемно-опрокидывающему или опрокидывающему устройству для опорожнения мусорных баков в сборную емкость с планкой для захвата мусорного бака за его захватываемое приспособление Из патента ФРГ DE-PS 2146653 известно устройство для опорожнения, снабженное гребенчато выполненной захватывающей планкой, которая захватывает емкость под ее передний край, причем длина захватывающей планки соответствует приблизительно ширине отверстия для опорожнения сборной емкости С помощью этого устройства можно опорожнять любые большие и малые емкости в любой последовательности Обычно предпосылкой для этого является то, что опорожняемые емкости имеют за хва ты ваемое приспо собление, подходящее к захватывающей планке, которое до лжно бы ть одинако вым для все х емкостей Для того чтобы надежно опорожнять емкости во время их опрокидывания, их необходимо зафиксировать с целью предотвращения выпадения и нанесения повреждений оператору Емкости, которые опорожняются с помощью такой гребенчато выполненной захватывающей планкой в конце движения подъема перед началом движения опрокидывания, устанавливаются у фиксирующей планки, которая захватывает емкость за край у ее верхней стороны, и емкость зажимается между захватом и фиксирующей планкой с небольшим зазором С помощью этого устройства или захвата, хотя и можно опорожнять емкости разной ве ф 27955 личины, однако они должны относиться к одной системе емкостей. С другой стороны, из Европейской заявки ЕР-А-20 235784 известны емкости, имеющие на своей передней стороне приемные карманы. Для опорожнения этих емкостей подъемно-опрокидывающее устройство должно иметь соответствующее захватывающее приспособление, которое состоит из корпуса с треугольным захватом. Такие емкости с карманообразными захватывающими приспособлениями обычно нельзя опорожнять на таких подъемно-опрокидывающих устройства х, которые имеют захватывающую планку Наиболее близким к заявляемому является решение, из вестное из вы ложенной заявки ФРГ OS 4315054 А1, МПК6 B65F3/O4 Подъемноопрокидывающее или опрокидывающееустройство для опорожнения мусорных баков в сборную емкость содержит захватывающую планку для захвата м усорного бака за захватываемое приспособление. Захватывающее устройство, оснащенное по меньшей мере двумя различными захва тами для емкости, причем в качестве захватов применяются гребенчатая планка и корпус захвата Но захва тывающее устройство является встроенным узлом, причем гребенчатая планка является частью корпуса захва та Гребенчатая планка и корпус захва та не имеют возможности независимого друг от друга перемещения или замены Встроенный узел по ворачи вае тся вокр уг оси, расположенной перпендикулярно к гребенчатой планке, если необходима замена гребенчатой планки на треугольный корпус захвата и наоборот. В основу изобретения поставлена задача создать подъемно-опрокидывающее устройство , с помощью которого можно опорожнять емкости с различными захватывающими приспособлениями без применения дорогостоящих мероприятий по переоборудованию. Поставленная задача решается тем, что в подъемно-опрокидывающем или опрокидывающем устройстве для опорожнения мусорных баков в сборную емкость, содержащем захватывающую планку для захвата м усорного бака за захватываемое приспособление, согласно изобретению, захватывающая планка закрепляется на подъемной раме с возможностью поворота вокруг горизонтальной оси в направлении сборной емкости из положения захвата А в нерабочее положение R и обратно и что на подъемной раме дополнительно располагается корпус захвата с треугольным захва том, закрепленный жестко или с возможностью перемещения в вертикальном направлении от нижнего нерабочего положения R в верхнее захва тывающее положение А и обратно Корпус захвата может быть жестко закреплен на подъемной раме в положении, которое предусмотрено для захвата мусорного бака с карманообразным захваты ваемым приспособлением В этом случае захватывающая планка отклоняется преимущественно в сторону сборной емкости, благодаря чему она не мешает приему емкости. Отвод в сторону захва тывающей планки осуществляется предпочтительно вокруг горизонтальной оси, параллельной захватывающей планке Если с помощью захватывающей планки должна захватываться емкость другого типа, планка поворачи вается в свое положение захвата, причем корпус с треугольным захватом остается в своем положении. Для того чтобы корпус захвата не мог повредить захвату емкости посредством захватывающей планки, в зависимости от формы выполнения емкости на корпусе захвата могут быть выполнены выемки, в которые могут входи ть, например, ребра жесткости, расположенные на емкости Корпус захвата служит поэтом у предпочтительным образом дополнительно для фиксации подлежащего опорожнению мусорного бака, благодаря чему можно отказаться от обычно имеющегося нижнего опорного приспособления, к которому, опираясь, прилегает своей передней стенкой подлежащий опорожнению бак. Необходимые работы по переоборудованию ограничи ваются то лько лишь поворотом захватывающей планки, что можно произвести в течение короткого времени при переходе от одного типа бака на другой Согласно следующей форме выполнения, корпус захвата расположен на подъемной раме с возможностью перемещения в вертикальном направлении от нижнего нерабочего положения в верхнее положение захвата и обратно Тогда корпус за хва та, если баки должны опорожняться с помощью захватывающей планки, может перемещаться из зоны захвата в нерабочее положение, благодаря чему он не мешает за хвату емкости Эта форма выполнения имеет преимущество в том, что не требуется специальной адаптации корпуса захвата к внешней форме емкости, подлежащей опорожнению с помощью захватывающей планки. Поэтому на корпусе захвата не предусматриваются выемки или аналогичные средства За сче т этого достигается большая универсальность, потому что могут опорожняться разные по форме емкости. И в этой форме выполнения корпус захвата может служить в качестве опорного приспособления для подлежащей опорожнению емкости, причем смещение корпуса захвата в нерабочее положение создает дополнительное преимущество за счет то го, что корпус захвата дает опору опорожняемой емкости в нижней зоне Поворот захватывающей планки и смещение корпуса захва та могут осуществля ться независимо друг о т др уга Однако, поскольку для захва та мусорного бака может применяться либо только захва тывающая планка, либо только корпус захвата, является предпочтительным, чтобы перемещение захватывающей планки и корпуса захвата были взаимозависимы Для управления корпусам захвата и захва тыва ющей п ланко й пр едп очти те льно п ре дусматривается между захватывающей планкой и корпусом захвата по меньшей мере один цилиндро-поршневой узел, причем захватывающая планка устанавливается с возможностью перемещения при работе цилиндро-поршневого узла в положение захвата (А), а корпус за хва та - в нерабочее положение (R) и обратно Благодаря этому простым образом обеспечивается то, что один захват находится в положении захвата, а соотве тствующий другой захват - в нерабочем положении. Является предпочтительным закрепление захватывающей планки на плече рычага, который имеет возможность поворота вокруг горизонталь 27955 ной оси, а к его свободному концу шарнирно крепится цилиндро-поршневой узел Согласно изобретению, для направления корпуса захвата устройство должно иметь закрепленную на подъемной раме направляющую, причем корпус должен иметь на стороне, обращенной к подъемной раме, рычаг управления, к свободному концу которого шарнирно прикреплен цигмндропоршневой узел Расположение отдельных конструктивных деталей выбирается таким образом, чтобы при выдвижении поршня из цилиндра одновременно корпус захвата перемещался в нерабочее положение, а захватывающая планка поворачивалась в положение захвата. Если поршень вдвигается в цилиндр, одновременно корпус захвата поворачивается в положение захезів, а захва ты вающая планка - а свое нерабочее положение Цилиндрс-поршневой узел момет управляться в зависимости от типа опорожняемой емкости. Поэтому перед процессом опорожнения необходимый захват автоматически находится е положении за хва та . При этом подъемно-оп рокиды вающее или опрокидывающее устройство оснащено считывающим устройстеом, которое считывает идентификационный знак, имеющийся нз емкости, и выдает сигнал к блоку управления дня управления цилиндро-поршиевым узлом. Так как захва тывающая планка и корпус захвата представляют собой отдельные, не встроенные конструктивные узлы и благодаря этом у могут выполнять различные перемещения, становится возможной лучшая адаптация к различным емкостям без необходимости замены одного или обоих захватывающих приспособлений. Если для адаптации к другим емкостям все же нужно осуществить замену одного из захватывающи х приспособлений, то нужно удалить лишь только одно это захватывающее приспособление, а не как е заявке DE OS 4315054 А1 - оба приспособления. Далее на чертежах более подробно поясняются предпочтительные формы выполнения изобретения На фиг 1 показано подъемно-опрокидывающее устройство (вид сбоку) с емкостью. снаЬженной захватываемым краем На фиг 2 - подъемно-опрокидывающее устройство, показанное на фиг 1, содержащее емкость с карманом для захвата На фиг 3 - подъемно-опрокидывающее устройство в др угой форме выполнения, вид сзади На фиг. 1 схематически показано подъемноопрокидывающее устройство 1, причем видны лишь верхняя тяга 2 и нижняя тяга 3 с подъемной рамой 4 На передней стороне подъемной рамы 4 расположен с возможностью перемещения в вер тикальном направлении по направляющей 5 корпус 6 захвата, имеющий на верхнем конце треугольный захват 7 На фи г. 1 корпус б за хва та находится в своем нижнем нерабочем положении R. Корпус 6 захвата шеет на стороне, обращенной к подъемной раме 4, р^ічаг управления 8, который проходит насквозь через подъемную раму 4 и выступает о задней стороны 9 подъемной ра.мы 4 К свободному хонцу 10 этого рычага управления 8 шарнирно прикреплен цилиндро-поріьнєзсй узел 11, готорый на другом конце взаимодействует с подъемным рычагом 12, несущим захватывающую планку 13 Н& захватывающей планке 13, которая, согла сно фиг. 1, на хо ди тся в положении захва та А, своим захватываемым краем 14 навешена емкость 15 ЗЇАХВР і ыа£юща>1 планка 13 может быть внг.олнена в виде гребен ча той за хва тыва ющей планки, однако это не видно в представленном на чертеже положении В положении захвата А плечо рычага 12, который может поворачиваться вокруг горизонтальной оси 16, спирается на опорный элемент 17, закрепленный на подъемной рама 4. На фиг 1 видно, что емкость 15 прилегает своей стенкой, котпоая дополнительно служит опорным устройством, к корпусу 6 захаата Если цилиндро-поршчезои узел 11, показанный на фиг. 1 в выдвинутом г,сложении, возвращается в противоположное состояние, как зто показано на фиг 2, корп ус за хва та б перемещается ввер х, в положение захвата А, и одновременно захватывающая планка 13 поворачивается вокруг горизонтальной оси 16 в свое нерабочее положение R В нерабочем положении R захватывающая планка 13 находится сзади задней стороны 9 подъемной рамы 4 Подлежащая опорожнению емкость 18 имеет приемный карман 19 в качестве захва тывающего приспособления, в который своим захватом 7 входит корпус 6 захва та. На фиг 3 показаны два подъемно-опрокидывающи х устройства 1 на задней части мусороуборочной машины, причем корпус 6 захвата жестко закреплен на подъемной раме 4 И только лишь захва тывающая планка 13, как описывалось выше, закреплена с возможностью поворота из подъемной раме 4 В правой части захваты вающая планка 13 находится в положении захвата, а в левой части - в нерабочем положении Для того чтобы корпус 6 захвата не повредил захваты емкости 15, которые прилегают к захватывающей планке 13, в форме выполнения, показанной на фиг 3 , предусмотрены выемки 20, в которые могут входи ть ребра жесткости корпуса 6 захвата дополнительно служат для фиксации опорожненной емкости 27955 27955 Фиг. 2 Фиг. 3 27955 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв Лесі Українки, 26 (044)295-81-42 ,295-61 -97 Підписано го др ук у i f. Qt/, 2001 p . Форма т 60 x84 1 /8 Обся г Q -І>У обл.-ви д а рк Ти раж 50 прим . Зам . /g
