Пристрій для кріплення рейки на залізобетонній підрейковій основі

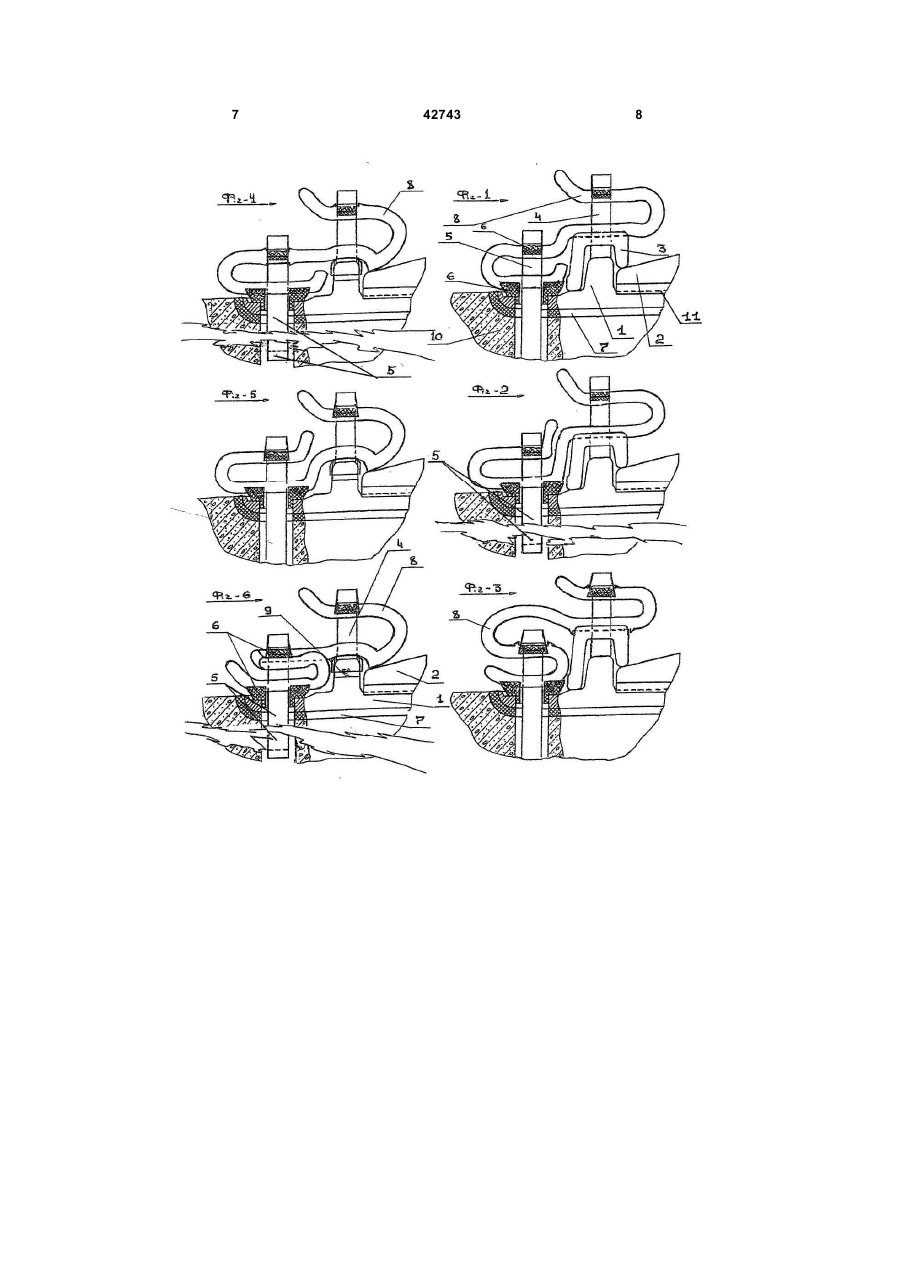

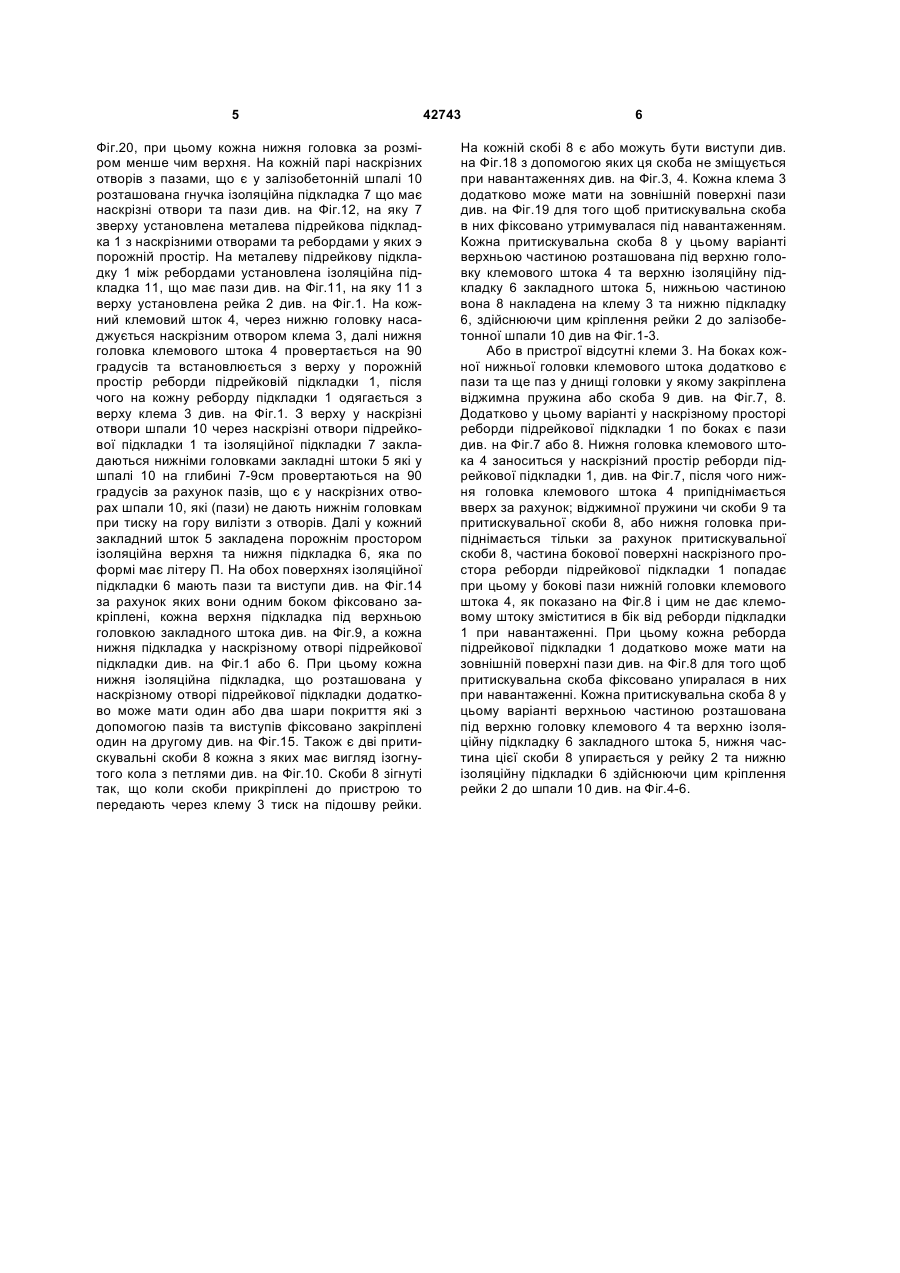

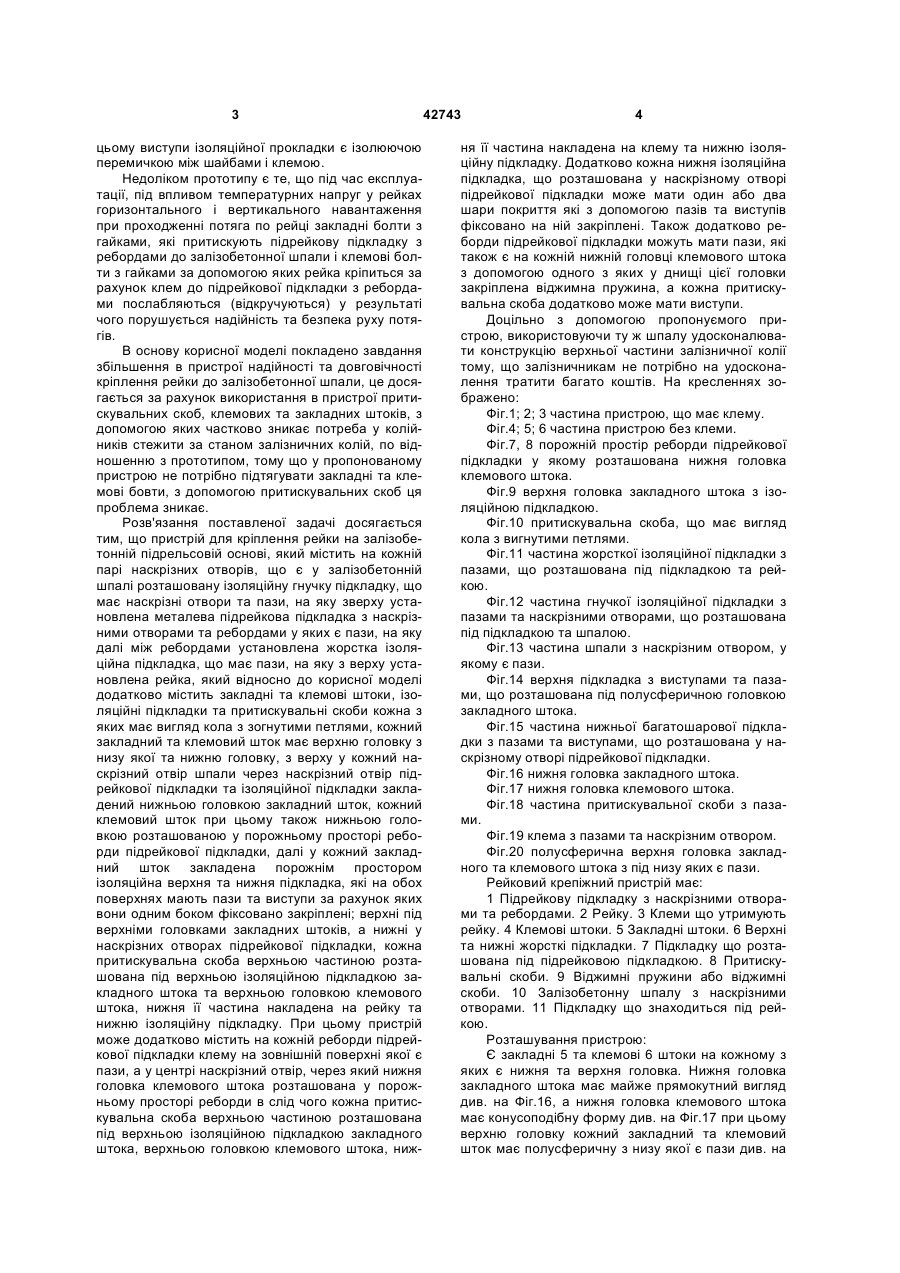

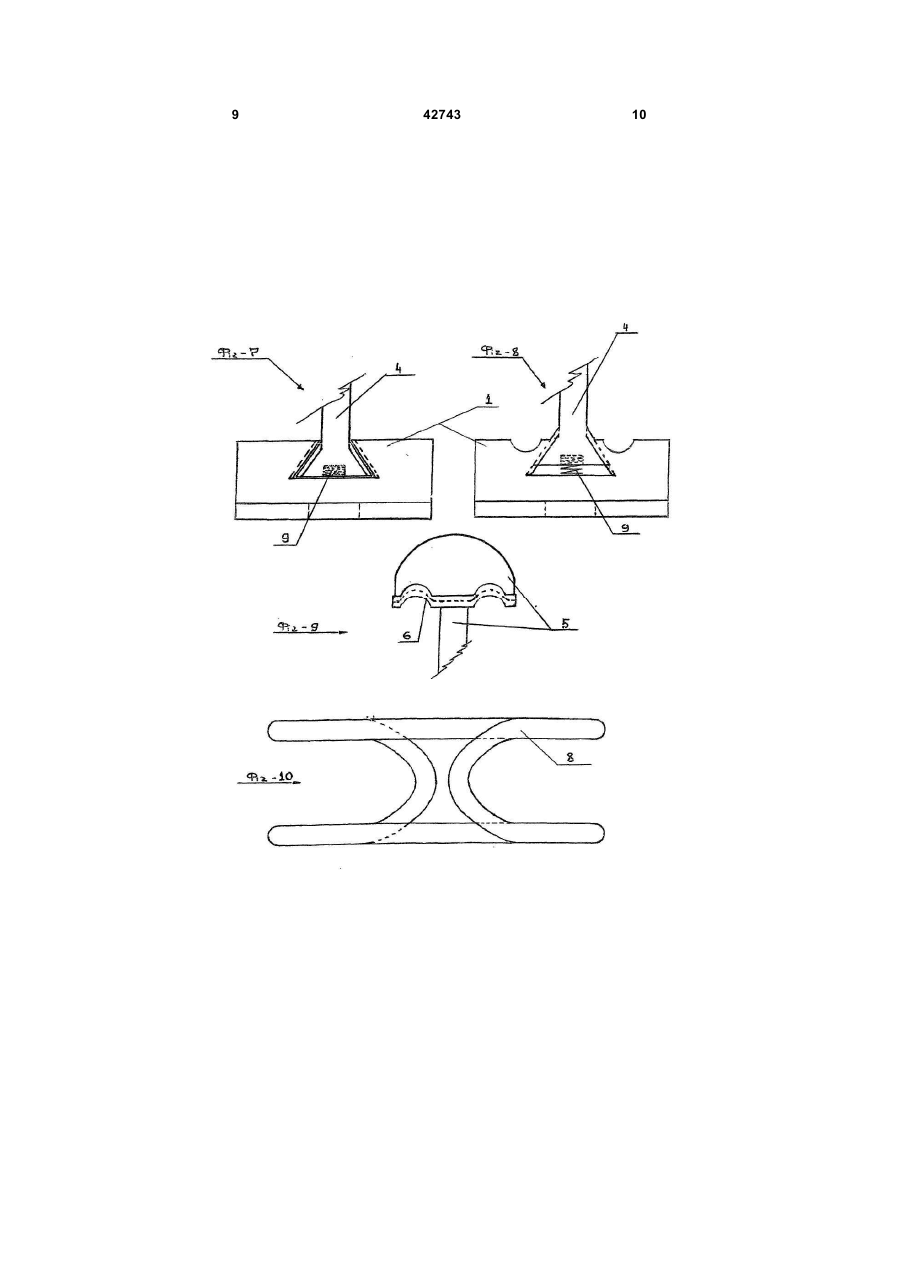

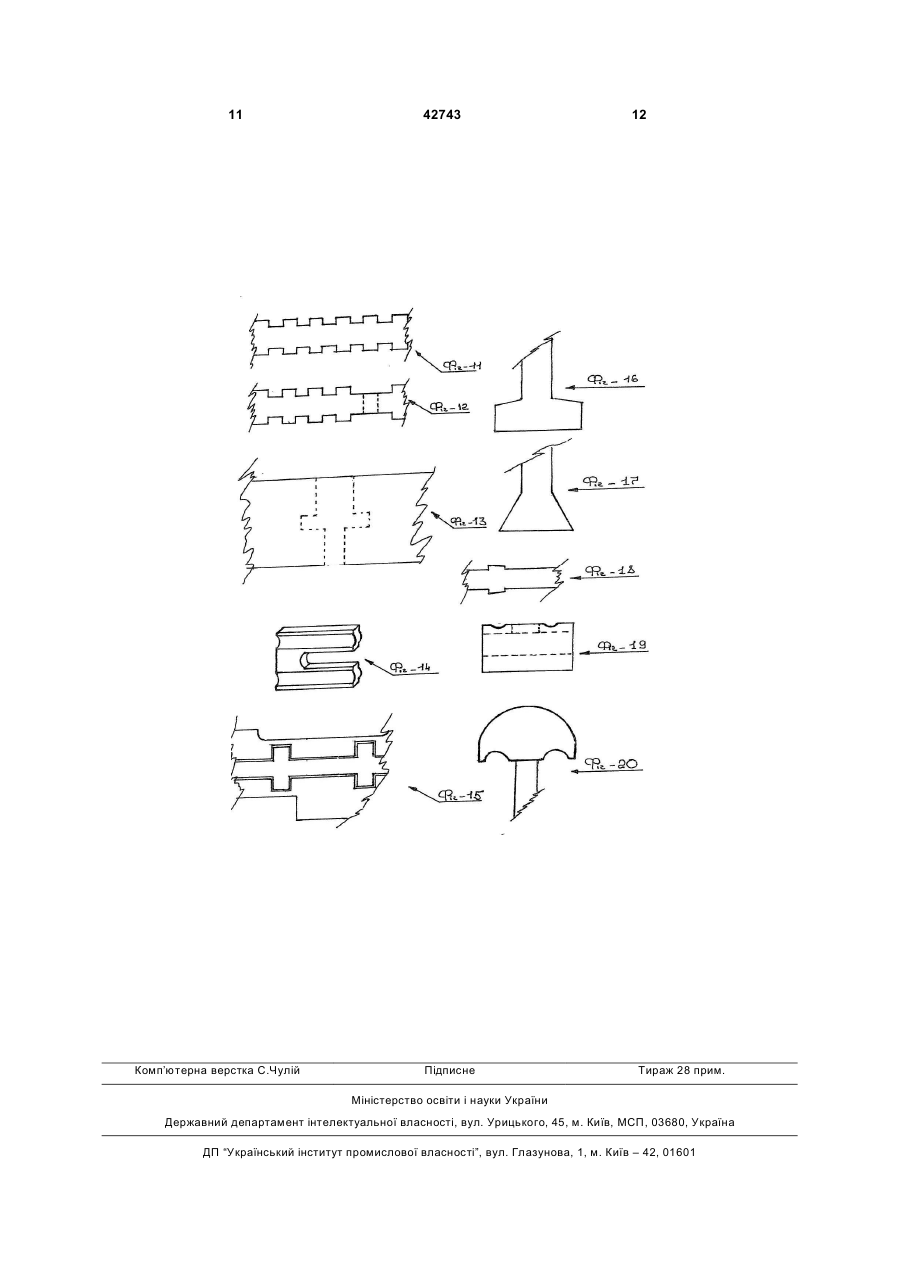

1. Пристрій для кріплення рейки на залізобетонній підрейковій основі, що має на кожній парі наскрізних з пазами отворів, які є у залізобетонній шпалі, розташовану ізоляційну підкладку, що має наскрізні отвори та пази, на яку зверху установлена металева підрейкова підкладка з наскрізними отворами та ребордами, у яких є наскрізні простори, на яку далі між ребордами установлена ізоляційна підкладка, що має пази, на яку зверху установлена рейка, який відрізняється тим, що додатково містить закладні та клемові штоки, ізоляційні підкладки та притискувальні скоби, кожна з яких має вигляд кола з зогнутими петлями, кожний закладний та клемовий шток має верхню головку, з низу якої є пази, та нижню головку, з верху у кожний наскрізний отвір шпали через наскрізний отвір підрейкової підкладки та ізоляційної підкладки закладений нижньою головкою закладний шток, кожний клемовий шток при цьому також нижньою головкою розташований у порожньому просторі реборди підрейкової підкладки, далі у кожний закладний шток закладені порожнім простором ізоляційна верхня та нижня підкладки, які на обох поверхнях мають пази та виступи, за рахунок яких вони одним боком зафіксовані: верхні під верхніми головками закладних штоків, а нижні у наскрізних U 2 42743 1 3 цьому виступи ізоляційної прокладки є ізолюючою перемичкою між шайбами і клемою. Недоліком прототипу є те, що під час експлуатації, під впливом температурних напруг у рейках горизонтального і вертикального навантаження при проходженні потяга по рейці закладні болти з гайками, які притискують підрейкову підкладку з ребордами до залізобетонної шпали і клемові болти з гайками за допомогою яких рейка кріпиться за рахунок клем до підрейкової підкладки з ребордами послабляються (відкручуються) у результаті чого порушується надійність та безпека руху потягів. В основу корисної моделі покладено завдання збільшення в пристрої надійності та довговічності кріплення рейки до залізобетонної шпали, це досягається за рахунок використання в пристрої притискувальних скоб, клемових та закладних штоків, з допомогою яких частково зникає потреба у колійників стежити за станом залізничних колій, по відношенню з прототипом, тому що у пропонованому пристрою не потрібно підтягувати закладні та клемові бовти, з допомогою притискувальних скоб ця проблема зникає. Розв'язання поставленої задачі досягається тим, що пристрій для кріплення рейки на залізобетонній підрельсовій основі, який містить на кожній парі наскрізних отворів, що є у залізобетонній шпалі розташовану ізоляційну гнучку підкладку, що має наскрізні отвори та пази, на яку зверху установлена металева підрейкова підкладка з наскрізними отворами та ребордами у яких є пази, на яку далі між ребордами установлена жорстка ізоляційна підкладка, що має пази, на яку з верху установлена рейка, який відносно до корисної моделі додатково містить закладні та клемові штоки, ізоляційні підкладки та притискувальні скоби кожна з яких має вигляд кола з зогнутими петлями, кожний закладний та клемовий шток має верхню головку з низу якої та нижню головку, з верху у кожний наскрізний отвір шпали через наскрізний отвір підрейкової підкладки та ізоляційної підкладки закладений нижньою головкою закладний шток, кожний клемовий шток при цьому також нижньою головкою розташованою у порожньому просторі реборди підрейкової підкладки, далі у кожний закладний шток закладена порожнім простором ізоляційна верхня та нижня підкладка, які на обох поверхнях мають пази та виступи за рахунок яких вони одним боком фіксовано закріплені; верхні під верхніми головками закладних штоків, а нижні у наскрізних отворах підрейкової підкладки, кожна притискувальна скоба верхньою частиною розташована під верхньою ізоляційною підкладкою закладного штока та верхньою головкою клемового штока, нижня її частина накладена на рейку та нижню ізоляційну підкладку. При цьому пристрій може додатково містить на кожній реборди підрейкової підкладки клему на зовнішній поверхні якої є пази, а у центрі наскрізний отвір, через який нижня головка клемового штока розташована у порожньому просторі реборди в слід чого кожна притискувальна скоба верхньою частиною розташована під верхньою ізоляційною підкладкою закладного штока, верхньою головкою клемового штока, ниж 42743 4 ня її частина накладена на клему та нижню ізоляційну підкладку. Додатково кожна нижня ізоляційна підкладка, що розташована у наскрізному отворі підрейкової підкладки може мати один або два шари покриття які з допомогою пазів та виступів фіксовано на ній закріплені. Також додатково реборди підрейкової підкладки можуть мати пази, які також є на кожній нижній головці клемового штока з допомогою одного з яких у днищі цієї головки закріплена віджимна пружина, а кожна притискувальна скоба додатково може мати виступи. Доцільно з допомогою пропонуємого пристрою, використовуючи ту ж шпалу удосконалювати конструкцію верхньої частини залізничної колії тому, що залізничникам не потрібно на удосконалення тратити багато коштів. На кресленнях зображено: Фіг.1; 2; 3 частина пристрою, що має клему. Фіг.4; 5; 6 частина пристрою без клеми. Фіг.7, 8 порожній простір реборди підрейкової підкладки у якому розташована нижня головка клемового штока. Фіг.9 верхня головка закладного штока з ізоляційною підкладкою. Фіг.10 притискувальна скоба, що має вигляд кола з вигнутими петлями. Фіг.11 частина жорсткої ізоляційної підкладки з пазами, що розташована під підкладкою та рейкою. Фіг.12 частина гнучкої ізоляційної підкладки з пазами та наскрізними отворами, що розташована під підкладкою та шпалою. Фіг.13 частина шпали з наскрізним отвором, у якому є пази. Фіг.14 верхня підкладка з виступами та пазами, що розташована під полусферичною головкою закладного штока. Фіг.15 частина нижньої багатошарової підкладки з пазами та виступами, що розташована у наскрізному отворі підрейкової підкладки. Фіг.16 нижня головка закладного штока. Фіг.17 нижня головка клемового штока. Фіг.18 частина притискувальної скоби з пазами. Фіг.19 клема з пазами та наскрізним отвором. Фіг.20 полусферична верхня головка закладного та клемового штока з під низу яких є пази. Рейковий крепіжний пристрій має: 1 Підрейкову підкладку з наскрізними отворами та ребордами. 2 Рейку. 3 Клеми що утримують рейку. 4 Клемові штоки. 5 Закладні штоки. 6 Верхні та нижні жорсткі підкладки. 7 Підкладку що розташована під підрейковою підкладкою. 8 Притискувальні скоби. 9 Віджимні пружини або віджимні скоби. 10 Залізобетонну шпалу з наскрізними отворами. 11 Підкладку що знаходиться під рейкою. Розташування пристрою: Є закладні 5 та клемові 6 штоки на кожному з яких є нижня та верхня головка. Нижня головка закладного штока має майже прямокутний вигляд див. на Фіг.16, а нижня головка клемового штока має конусоподібну форму див. на Фіг.17 при цьому верхню головку кожний закладний та клемовий шток має полусферичну з низу якої є пази див. на 5 Фіг.20, при цьому кожна нижня головка за розміром менше чим верхня. На кожній парі наскрізних отворів з пазами, що є у залізобетонній шпалі 10 розташована гнучка ізоляційна підкладка 7 що має наскрізні отвори та пази див. на Фіг.12, на яку 7 зверху установлена металева підрейкова підкладка 1 з наскрізними отворами та ребордами у яких э порожній простір. На металеву підрейкову підкладку 1 між ребордами установлена ізоляційна підкладка 11, що має пази див. на Фіг.11, на яку 11 з верху установлена рейка 2 див. на Фіг.1. На кожний клемовий шток 4, через нижню головку насаджується наскрізним отвором клема 3, далі нижня головка клемового штока 4 провертається на 90 градусів та встановлюється з верху у порожній простір реборди підрейковій підкладки 1, після чого на кожну реборду підкладки 1 одягається з верху клема 3 див. на Фіг.1. З верху у наскрізні отвори шпали 10 через наскрізні отвори підрейкової підкладки 1 та ізоляційної підкладки 7 закладаються нижніми головками закладні штоки 5 які у шпалі 10 на глибині 7-9см провертаються на 90 градусів за рахунок пазів, що є у наскрізних отворах шпали 10, які (пази) не дають нижнім головкам при тиску на гору вилізти з отворів. Далі у кожний закладний шток 5 закладена порожнім простором ізоляційна верхня та нижня підкладка 6, яка по формі має літеру П. На обох поверхнях ізоляційної підкладки 6 мають пази та виступи див. на Фіг.14 за рахунок яких вони одним боком фіксовано закріплені, кожна верхня підкладка під верхньою головкою закладного штока див. на Фіг.9, а кожна нижня підкладка у наскрізному отворі підрейкової підкладки див. на Фіг.1 або 6. При цьому кожна нижня ізоляційна підкладка, що розташована у наскрізному отворі підрейкової підкладки додатково може мати один або два шари покриття які з допомогою пазів та виступів фіксовано закріплені один на другому див. на Фіг.15. Також є дві притискувальні скоби 8 кожна з яких має вигляд ізогнутого кола з петлями див. на Фіг.10. Скоби 8 зігнуті так, що коли скоби прикріплені до пристрою то передають через клему 3 тиск на підошву рейки. 42743 6 На кожній скобі 8 є або можуть бути виступи див. на Фіг.18 з допомогою яких ця скоба не зміщується при навантаженнях див. на Фіг.3, 4. Кожна клема 3 додатково може мати на зовнішній поверхні пази див. на Фіг.19 для того щоб притискувальна скоба в них фіксовано утримувалася під навантаженням. Кожна притискувальна скоба 8 у цьому варіанті верхньою частиною розташована під верхню головку клемового штока 4 та верхню ізоляційну підкладку 6 закладного штока 5, нижньою частиною вона 8 накладена на клему 3 та нижню підкладку 6, здійснюючи цим кріплення рейки 2 до залізобетонної шпали 10 див на Фіг.1-3. Або в пристрої відсутні клеми 3. На боках кожної нижньої головки клемового штока додатково є пази та ще паз у днищі головки у якому закріплена віджимна пружина або скоба 9 див. на Фіг.7, 8. Додатково у цьому варіанті у наскрізному просторі реборди підрейкової підкладки 1 по боках є пази див. на Фіг.7 або 8. Нижня головка клемового штока 4 заноситься у наскрізний простір реборди підрейкової підкладки 1, див. на Фіг.7, після чого нижня головка клемового штока 4 припіднімається вверх за рахунок; віджимної пружини чи скоби 9 та притискувальної скоби 8, або нижня головка припіднімається тільки за рахунок притискувальної скоби 8, частина бокової поверхні наскрізного простора реборди підрейкової підкладки 1 попадає при цьому у бокові пази нижній головки клемового штока 4, як показано на Фіг.8 і цим не дає клемовому штоку зміститися в бік від реборди підкладки 1 при навантаженні. При цьому кожна реборда підрейкової підкладки 1 додатково може мати на зовнішній поверхні пази див. на Фіг.8 для того щоб притискувальна скоба фіксовано упиралася в них при навантаженні. Кожна притискувальна скоба 8 у цьому варіанті верхньою частиною розташована під верхню головку клемового 4 та верхню ізоляційну підкладку 6 закладного штока 5, нижня частина цієї скоби 8 упирається у рейку 2 та нижню ізоляційну підкладки 6 здійснюючи цим кріплення рейки 2 до шпали 10 див. на Фіг.4-6. 7 42743 8 9 42743 10 11 Комп’ютерна верстка C.Чулій 42743 Підписне 12 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
