Пристрій для кріплення рейки

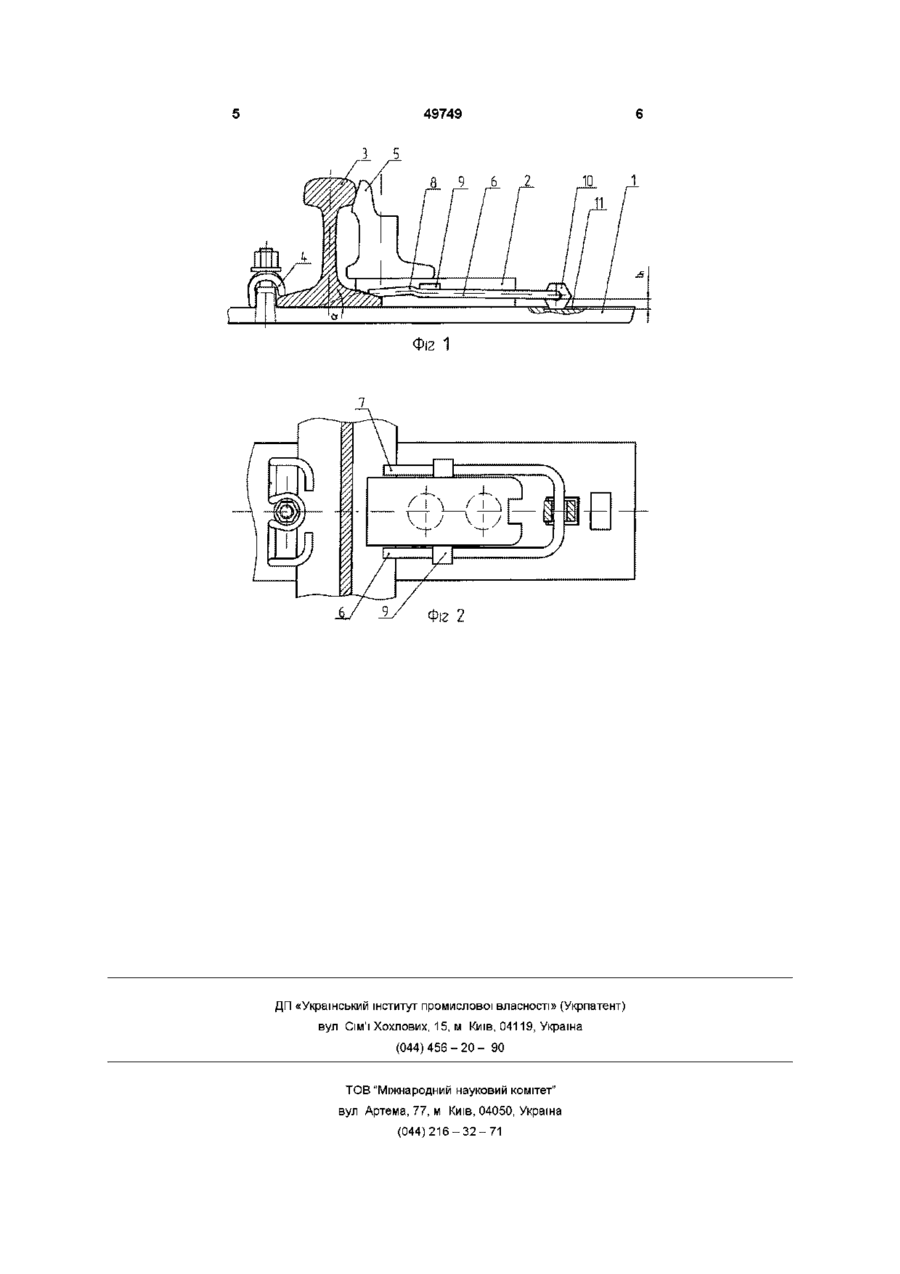

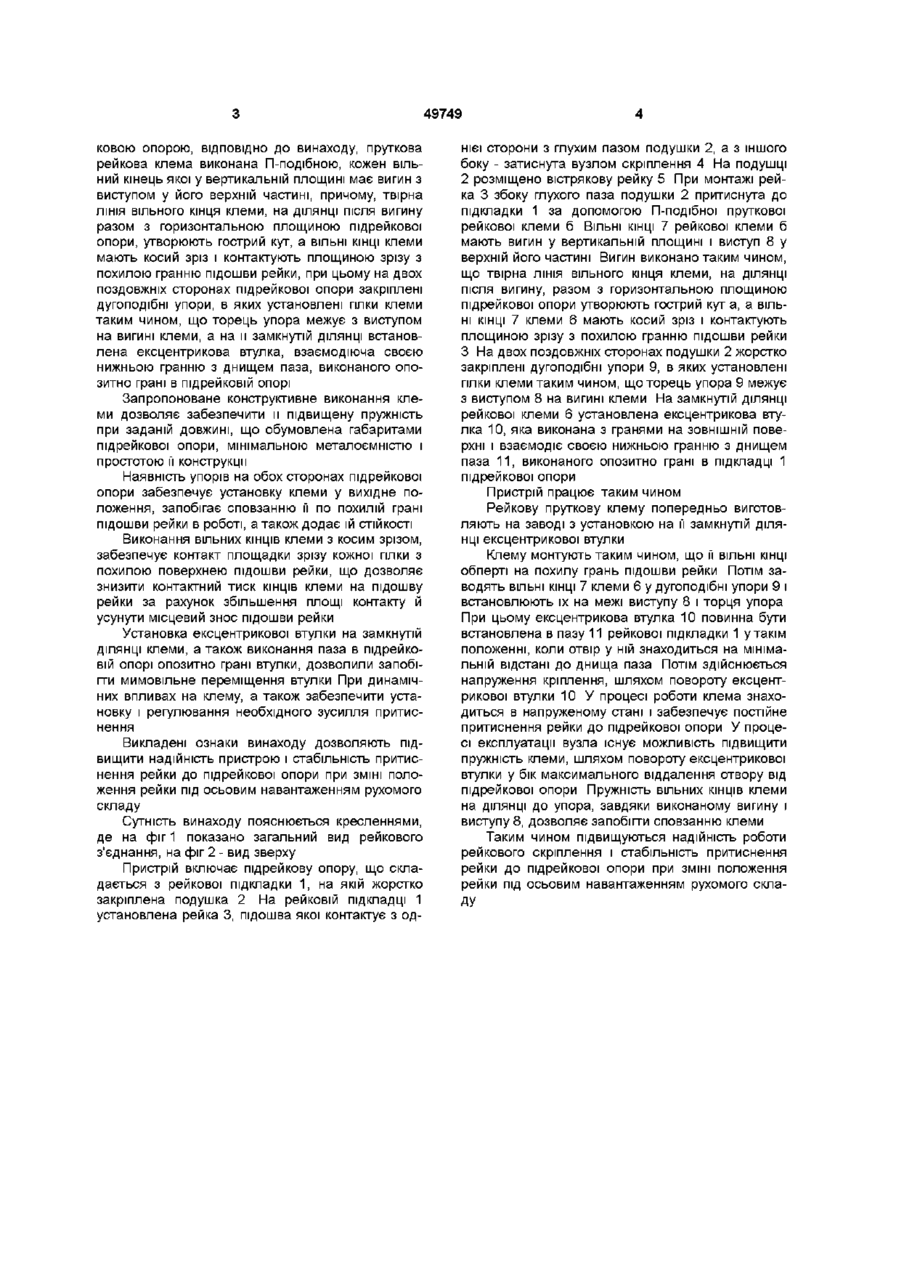

Пристрій для кріплення рейки, що містить рейкову клему, що контактує своєю передньою частиною з похилою гранню підошви рейки, а протилежною - з ексцентриковою втулкою, яка виконана з гранями на ЗОВНІШНІЙ поверхні і взаємодіючою з можливістю повороту з підрейковою опорою, яка відрізняється тим, що рейкова Пристрій відноситься до елементів кріплення рейок до підрейкової опори і може бути використаний для кріплення рамних рейок на рейкових підкладках стрілочних переводів, а також рейок хрестовини в зоніконтррейок Відомий пристрій для кріплення рамних рейок, що включає рамні рейки з вістряковими рейками, підкладки, подушки і кріпильні елементи Подушка за допомогою пружинного елемента, розташованого на и боковій стороні, затиснута на фундаментній плиті (пат ГДР №255758, кп Е01 В 7/22, заявл 05 1186, опубл 13 04 88) Однак у процесі експлуатації знижується жорсткість пружинного елемента, а конструкція пристрою не забезпечує регулювання зусилля затиску Найбільш близьким до запропонованого винаходу по технічній сутності та по досягаемому результату (прототип) є пристрій для кріплення рейки, що містить рейкову клему, що контактує своєю передньою частиною, обладнаною упором, з підошвою рейки й отворами підрейкової основи, а хвостовиком - з фіксатором, яка відрізняється тим, що клема виконана рознімною у вигляді двох гілок, що утворюють у встановленому положенні єдиний хвостовик, на який насаджена ексцентрикова втулка, яка виконана з гранями на ЗОВНІШНІЙ поверхні, клема виконана П-подібною, кожен вільний кінець клеми у вертикальній площині має вигин з виступом у його верхній частині, причому твірна ЛІНІЯ ВІЛЬНОГО кінця клеми, на ДІЛЯНЦІ ПІСЛЯ вигину, ра зом з горизонтальною площиною підрейкової опори утворюють гострий кут, а ВІЛЬНІ КІНЦІ клеми мають косий зріз і контактують площиною зрізу з похилою гранню підошви рейки, при цьому на двох поздовжніх сторонах підрейкової опори закріплені дугоподібні упори, в яких установлені гілки клеми таким чином, що торець упору межує з виступом на вигині клеми, а на и замкнутій ДІЛЯНЦІ встановлена ексцентрикова втулка, взаємодіюча своєю нижньою гранню з днищем паза, виконаним опозитно грані в підрейковій опорі взаємодіючими з підрейковою основою (А С СРСР №914695, кл Е01В9/48, заявл 18 12 78, опубл Бюл №11, 1982) Недоліком цього пристрою є складність виготовлення рейкової клеми, відсутність фіксації ексцентрикової втулки щодо підрейкової основи, що приводить до розрегулювання пружинного кріплення в процесі експлуатації та спрацюванню пружної клеми в МІСЦІ контакту и з похилою гранню підошви рейки, що в цілому знижує надійність вузла кріплення В основу винаходу поставлене завдання удосконалення пристрою для кріплення рейки, у якому за рахунок створення конструкції вузла пружинного кріплення, забезпечується регулювання зусилля притиснення рейки до підрейкової опори, спрощується його установка і за рахунок цього розширюються експлуатаційні можливості пристрою, підвищується надійність у роботі при ЗМІНІ навантаження Поставлене завдання вирішується тим, що в пристрої для кріплення рейки, що містить рейкову клему, що контактує своєю передньою частиною з похилою гранню підошви рейки, а протилежною - з ексцентриковою втулкою, яка виконана з гранями на ЗОВНІШНІЙ поверхні і взаємодіючої з можливістю повороту відносно поздовжньої осі клеми з підрей 49749 ковою опорою, ВІДПОВІДНО до винаходу, пруткова рейкова клема виконана П-подібною, кожен вільний кінець якої у вертикальній площині має вигин з виступом у його верхній частині, причому, твірна ЛІНІЯ вільного кінця клеми, на ДІЛЯНЦІ ПІСЛЯ вигину разом з горизонтальною площиною підреикової опори, утворюють гострий кут, а ВІЛЬНІ КІНЦІ клеми мають косий зріз і контактують площиною зрізу з похилою гранню підошви рейки, при цьому на двох поздовжніх сторонах підреикової опори закріплені дугоподібні упори, в яких установлені гілки клеми таким чином, що торець упора межує з виступом на вигині клеми, а на и замкнутій ДІЛЯНЦІ встановлена ексцентрикова втулка, взаємодіюча своєю нижньою гранню з днищем паза, виконаного опозитно грані в підрейковій опорі Запропоноване конструктивне виконання клеми дозволяє забезпечити и підвищену пружність при заданій довжині, що обумовлена габаритами підреикової опори, мінімальною металоємністю і простотою її конструкції Наявність упорів на обох сторонах підреикової опори забезпечує установку клеми у вихідне положення, запобігає сповзанню її по похилій грані підошви рейки в роботі, а також додає їй СТІЙКОСТІ Виконання вільних КІНЦІВ клеми з косим зрізом, забезпечує контакт площадки зрізу кожної гілки з похилою поверхнею підошви рейки, що дозволяє знизити контактний тиск КІНЦІВ клеми на підошву рейки за рахунок збільшення площі контакту й усунути місцевий знос підошви рейки Установка ексцентрикової втулки на замкнутій ДІЛЯНЦІ клеми, а також виконання паза в підрейковій опорі опозитно грані втулки, дозволили запобігти мимовільне переміщення втулки При динамічних впливах на клему, а також забезпечити установку і регулювання необхідного зусилля притиснення Викладені ознаки винаходу дозволяють підвищити надійність пристрою і стабільність притиснення рейки до підреикової опори при ЗМІНІ положення рейки під осьовим навантаженням рухомого складу Сутність винаходу пояснюється кресленнями, де на фіг 1 показано загальний вид рейкового з'єднання, на фіг 2 - вид зверху Пристрій включає підрейкову опору, що складається з рейкової підкладки 1, на якій жорстко закріплена подушка 2 На рейковій підкладці 1 установлена рейка 3, підошва якої контактує з од нієї сторони з глухим пазом подушки 2, а з іншого боку - затиснута вузлом скріплення 4 На подушці 2 розміщено вістрякову рейку 5 При монтажі рейка 3 збоку глухого паза подушки 2 притиснута до підкладки 1 за допомогою П-подібної пруткової рейкової клеми б ВІЛЬНІ КІНЦІ 7 рейкової клеми б мають вигин у вертикальній площині і виступ 8 у верхній його частині Вигин виконано таким чином, що твірна ЛІНІЯ вільного кінця клеми, на ДІЛЯНЦІ ПІСЛЯ вигину, разом з горизонтальною площиною підреикової опори утворюють гострий кут а, а ВІЛЬНІ КІНЦІ 7 клеми 6 мають косий зріз і контактують площиною зрізу з похилою гранню підошви рейки 3 На двох поздовжніх сторонах подушки 2 жорстко закріплені дугоподібні упори 9, в яких установлені гілки клеми таким чином, що торець упора 9 межує з виступом 8 на вигині клеми На замкнутій ДІЛЯНЦІ рейкової клеми 6 установлена ексцентрикова втулка 10, яка виконана з гранями на ЗОВНІШНІЙ поверхні і взаємодіє своєю нижньою гранню з днищем паза 11, виконаного опозитно грані в підкладці 1 підреикової опори Пристрій працює таким чином Рейкову пруткову клему попередньо виготовляють на заводі з установкою на її замкнутій ДІЛЯНЦІ ексцентрикової втулки Клему монтують таким чином, що її ВІЛЬНІ КІНЦІ обперті на похилу грань підошви рейки Потім заводять ВІЛЬНІ КІНЦІ 7 клеми 6 у дугоподібні упори 9 і встановлюють їх на межі виступу 8 і торця упора При цьому ексцентрикова втулка 10 повинна бути встановлена в пазу 11 рейкової підкладки 1 у такім положенні, коли отвір у ній знаходиться на мінімальній відстані до днища паза Потім здійснюється напруження кріплення, шляхом повороту ексцентрикової втулки 10 У процесі роботи клема знаходиться в напруженому стані і забезпечує постійне притиснення рейки до підреикової опори У процесі експлуатації вузла існує можливість підвищити пружність клеми, шляхом повороту ексцентрикової втулки у бік максимального віддалення отвору від підреикової опори Пружність вільних КІНЦІВ клеми на ДІЛЯНЦІ до упора, завдяки виконаному вигину і виступу 8, дозволяє запобігти сповзанню клеми Таким чином підвищуються надійність роботи рейкового скріплення і стабільність притиснення рейки до підреикової опори при ЗМІНІ положення рейки під осьовим навантаженням рухомого склаДУ 49749 З 5 Фіг 1 Фіг 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
