Склад для пригнічення пилу

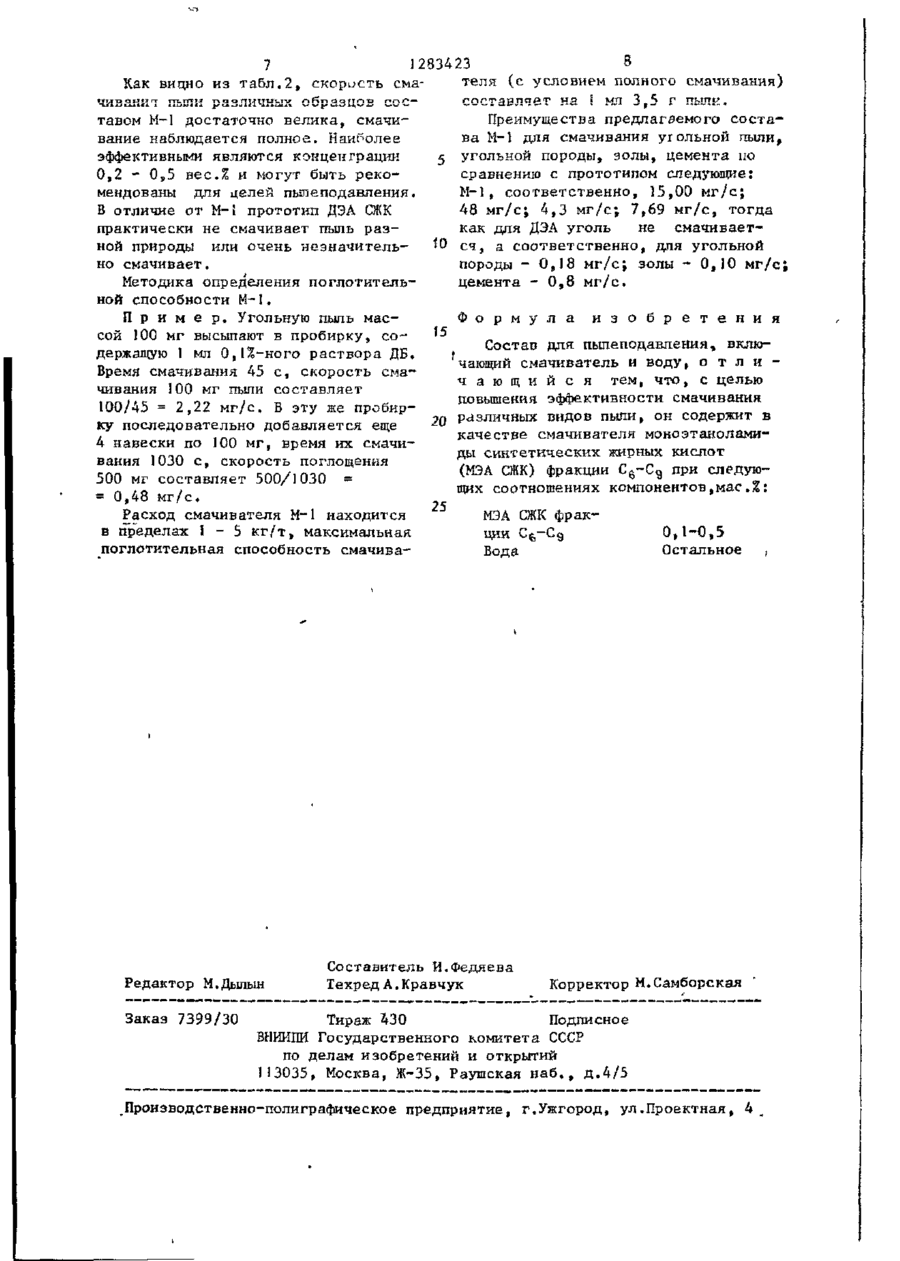

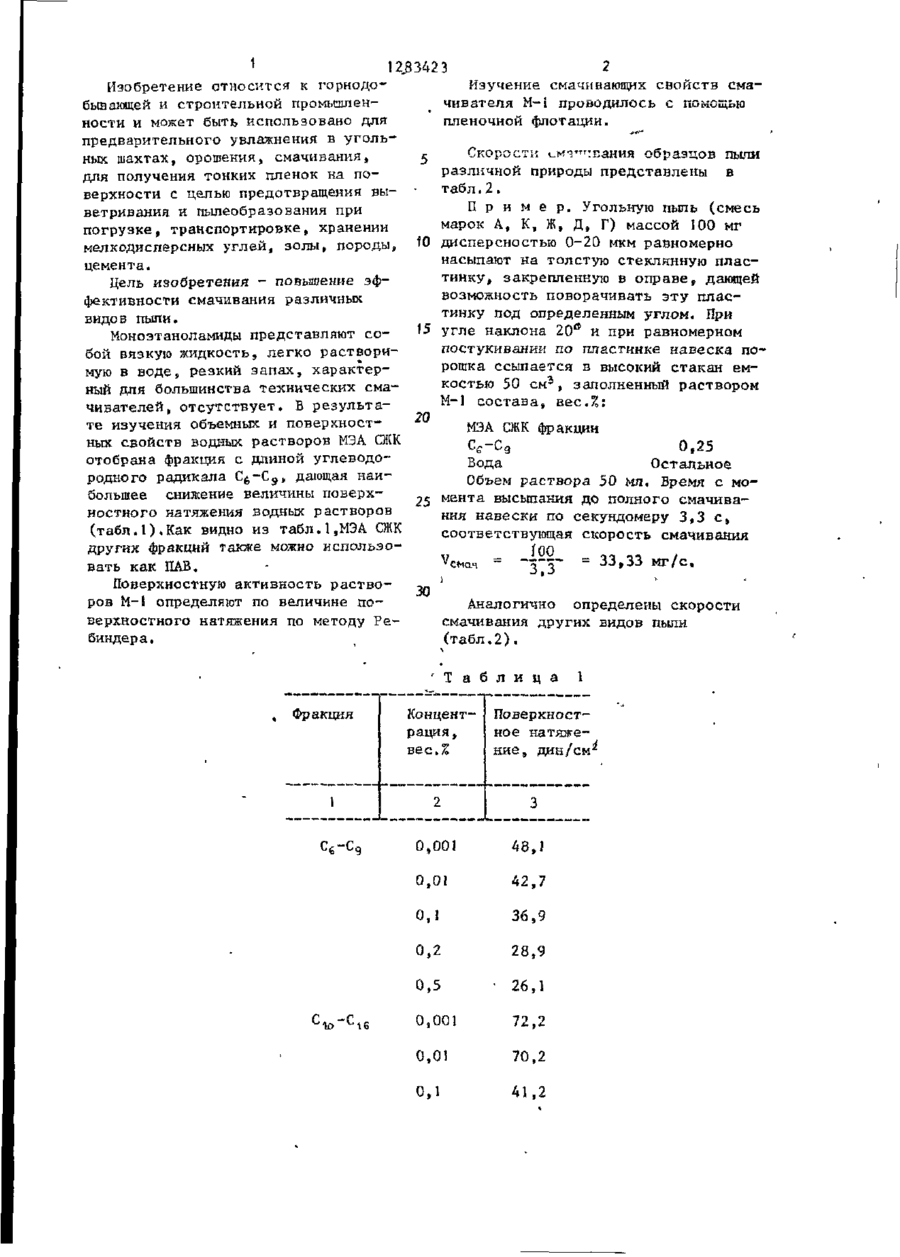

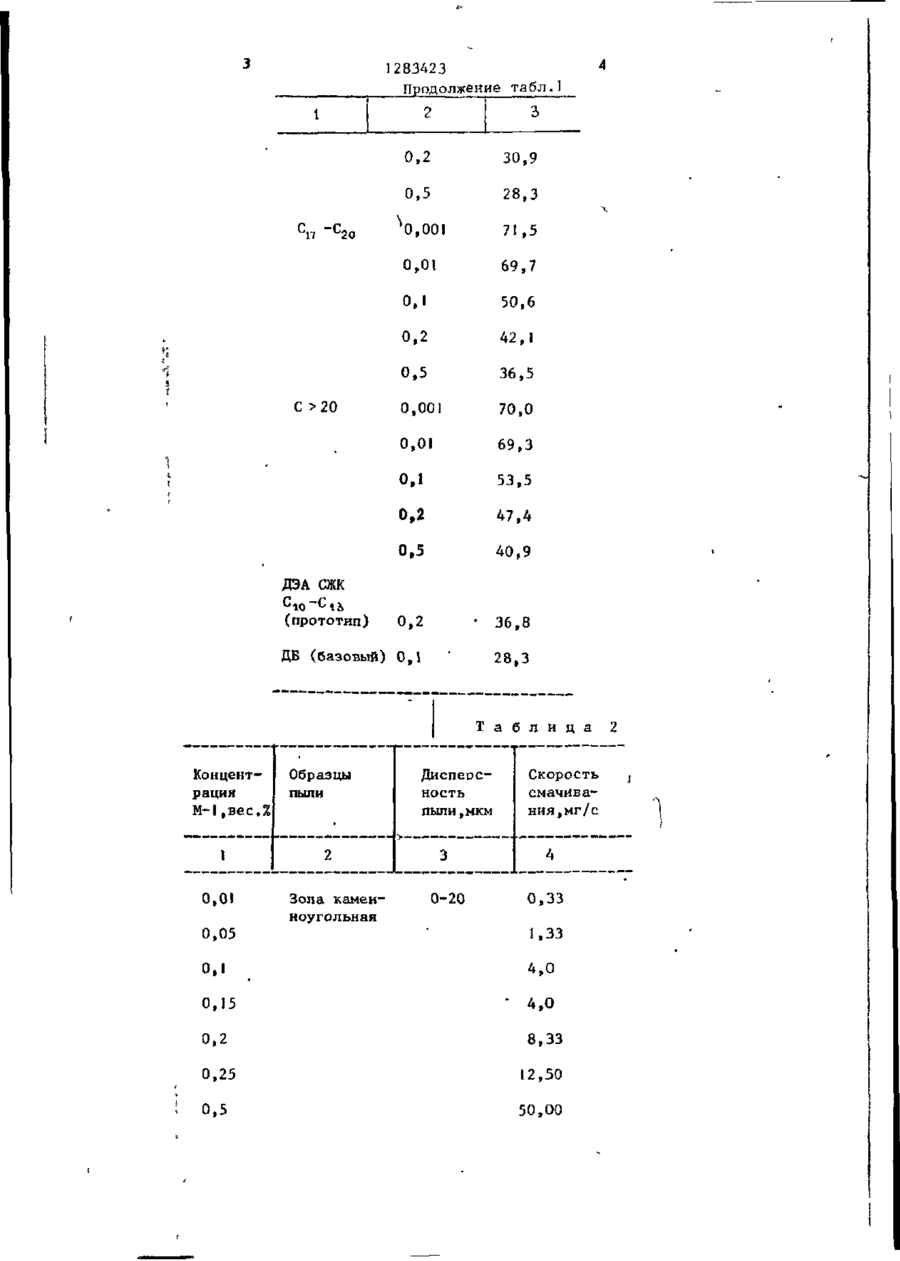

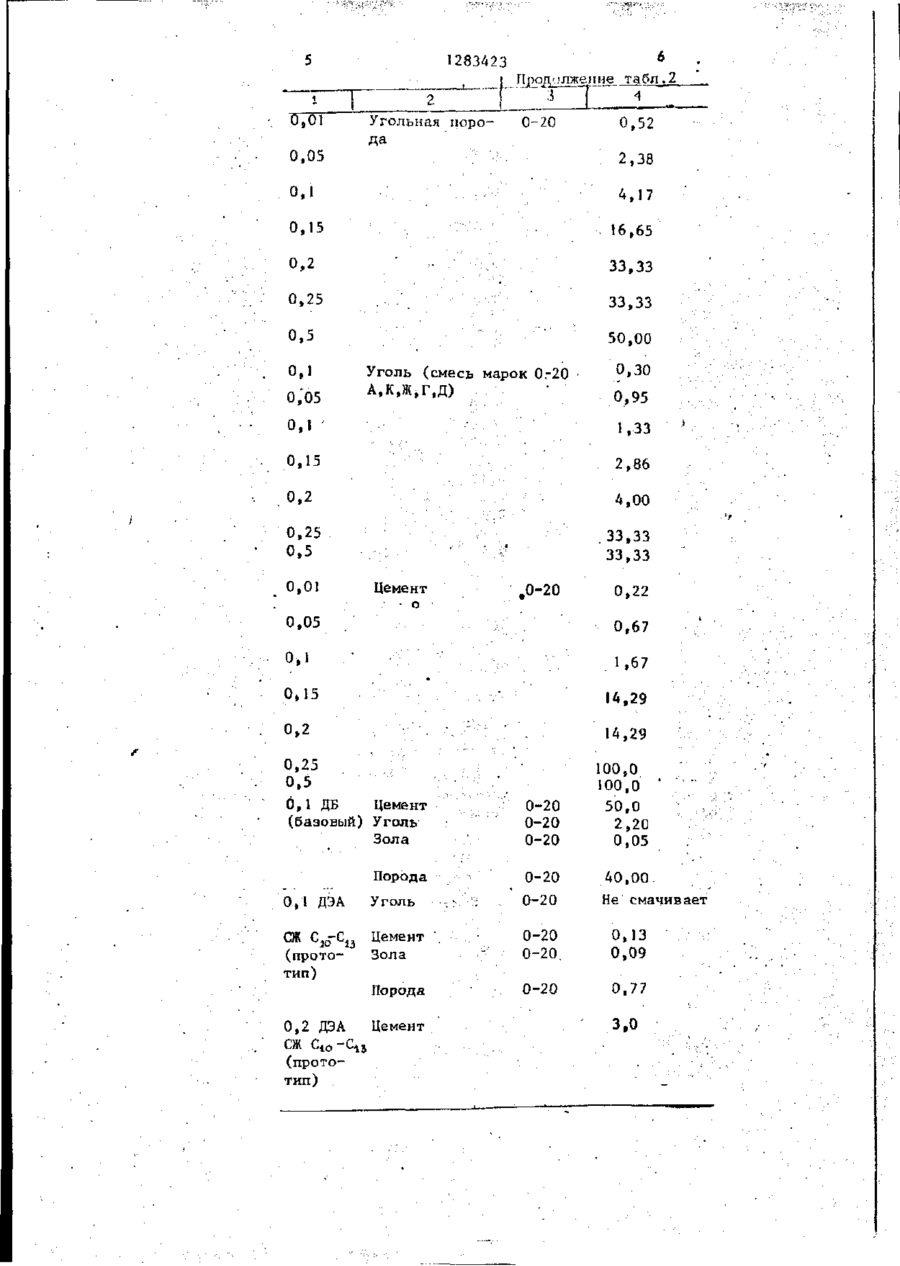

Изобретение относится к г о р н о добывающей и строительной промышленности и предназначено дпя повышения эффективности смачивания различных видов пыли, Для э т о г о с о с т а в с о д е р - ' жит в к а ч е с т в е смачивателя м о н о э т а ноламиды синтетических жирных кислот (МЭА СЖК) фракции С 6 - С э при следующих соотношениях компонентов,мас.%: ЮА С К фракции C s - C 9 0 , 1 - 0 , 5 ; в о Ж д а о с т а л ь н о е , М А С К представляют Э Ж собой вязкую ж и д к о с т ь , л е г к о р а с т в о римую в в о д е , б е з р е з к о г о з а п а х а . Максимальная п о г л о т и т е л ь н а я с п о с о б н о с т ь М А С К с условием полного смаЭ Ж чивания с о с т а в л я е т на 1 мл 3 , 5 г п ы - г л и . Состав пригоден для увлажнения пластов н е п о с р е д с т в е н н о перед выемкой угля в шахтах, для нанесения т о н ких пленок н а п о в е р х н о с т я х . Это п р е дотвращает пылеобразование при п о г рузке, транспортировке. 3 табл. 1 1283423 Изобретение относится к горнодоИзучение смачивающих свойств смабывающей и строительной промышленчивателя М і проводилось с помощью — ности и может быть использовано для пленочной флотации. предварительного увлажнения в угольСкоро с ЇЇ („м-этгт:пания образцов пыли ных шахтах, орошения, смачиванияs различной природы представлены в для получения тонких пленок на поверхности с целью предотвращения вытабл.2. ветривания и пылеобразования при П р и м е р . Угольную пыль (смесь погрузке, транспортировке, хранении марок А, К, Ж, Д, Г) массой 100 мг мелкодисперсных углей, золы, породы, t дисперсностью 0-20 мкм равномерно o цемента. насыпают на толстую стеклянную пластинку, закрепленную в оправе, дающей Цепь изобретения - поэышение эфвозможность поворачивать эту пласфективности смачивания различных тинку под определенным углом. При видов пыли. J5 угле наклона 20 й и при равномерном Моноэтаноламиды представляют сопостукивании по пластинке навеска побой вязкую жидкость, легко растворирошка ссыпается в высокий стакан еммую в воде, резкий запах, характеркостью 50 с м 3 , заполненный раствором ный для большинства технических смаМ-1 состава, вес.%: чивателей, отсутствует. В результа20 те изучения объемных и поверхностМ А С К фракции Э Ж ных свойств водных растворов МЭА СЖК Сд~Сд 0,25 отобрана фракция с длиной углеводоВода Остальное родного радикала С 6 - С 9 > дающая наиОбъем раствора 50 мл. Время с мобольшее снижение величины поверх25 мента высыпания до полного смачиваностного натяжения водных растворов ния навески по секундомеру 3,3 с, (табл.I).Как видно из табл.1,МЭА СЖК соответствующая скорость смачивания других фракций также можно использо(00 = 33,33 мг/с. VСМОЛ вать как ПАВ. 3,3 Поверхностную активность раство30 ров Н-\ определяют по величине поАналогично определены скорости верхностного натяжения по методу Ресмачивания других видов пыли биндера. (табл.2). ' Т а І) л и ц а Фракция 1 Концентрация, вес.% Поверхностное натяжение, дин/см^ 2 3 0,001 48,1 0,01 42,7 0,1 36,9 0,2 28,9 0,5 1 • 26,1 0,001 72,2 0,01 70,2 0,1 41,2 1283423 Продолжение табл.1 0 ,2 69 ,7 1 50 ,6 2 42 ,1 о 5 36 5 о, 001 70 0 о, 01 69, 3 о, 1 53, 5 о, 2 47, 4 о, 5 С >20 71 ,5 о C ~ 20 ^0 ,001 о l7 28 ,3 0 ,01 C 30 ,9 0 ,5 4 40, 9 ДЭА СЖК (прототип) о, 2 ДБ (базовый) о» ' 1 36, 8 28, 3 ' Т а б Концентрация М-1,вес.% 1 0,01 Образцы пыли 2 Зола каменноугольная Дисперсность пыли,мкм 3 0-20 Л И Ц Скорость смачивания,мг/с 4 0,33 0,05 1,33 0,1 4,0 0,15 4,0 0,2 8,33 0,25 12,50 0,5 50,00 j 1283423 I Прод-.шжение табл.2 Г 0,01 Угольная п о р о да 0-20 .1 .. 0,52 0,05 2,38 0,1 4,17 0,15 16,65 0,2 33,33 0,25 33,33 0,5 50,00 0,1 0,05 Уголь (смесь марок 0.-20 А,К,Ж,Г,Д) 0,30 0,95 0,1 ' 1,33 0,15 2,86 0,2 4,00 0,25 . 0,5 0,01 ' • .33,33 33,33 Цемент .0-20 0,22 • о 0,05 0,67 0,1 1,67 0,15 14,29 0,2 14,29 0,25 0,5 0,1 ДБ Цемент (базовый) Уголь Зола 0-20 0-20 0-20 Порода 0,1 Д А Э Уголь •, • : : - • 0-20 0-20 100,0 100,0 ' 50,0 2,20 0,05 Цемент ', Зола 0-20 0-20. 0,13 0,09 0-20 0,77 Цемент 0,2 Д А Э С Сю ~*C-i Ж (прототип) -, 40,00 Не смачивает Порода (прототип) 3,0 1283423 теля (с условием полного смачивания) Как вицно из табл.2, скорость смаСОСТЭЕЛЧЙТ на ! мл 3.5 г пыли. Преимущества предлагаемого с о с т а тавом М-1 достаточно велика, смачива М-1 для смачивания угольной пыли, вание наблюдается полное. Наиболее угольной породы, золы, цемента по эффективными являются концентрации сравнению с прототипом следующие: 0,2 - 0,5 вес.% и могут быть рекоМ-1, соответственно, 15,00 м г / с ; мендованы для целей пылеподавления. 48 м г / с ; 4 , 3 м г / с ; 7,69 м г / с , тогда В отличие от М-І прототип ДЭА С К Ж как для ДЭА уголь не смачиваетпрактически не смачивает пыль разсч, а соответственно, для угольной ной природы или очень незначительпороды - 0,18 м г / с ; золы - 0,10 м г / с ; но смачивает. цемента - 0,8 м г / с . Методика определения поглотительной способности М-1. П р и м е р . Угольную пыль масФ о р м у л а и з о б р е т е н и я сой 100 мг высыпают в пробирку, соСостав для пылеподавления, вклюдержащую 1 мл 0,1%-ного раствора ДБ. чающий смачиватель и воду, о т л и Время смачивания 45 с, скорость смач а ю щ и й с я тем, ч т о , с целью чивания 100 мг пыли составляет повышения эффективности смачивания 100/45 = 2,22 мг/с. Б эту же пробирразличных видов пыли, он содержит в 20 ку последовательно добавляется еще качестве смачивателя моноэтаколами4 навески по 100 мг, время их смачиды синтетических жирных кислот вания 1030 с, скорость поглощения (МЭА СЖК) фракции С 6 - С 9 при следую500 мг составляет 500/1030 = щих соотношениях компонентов,мае.%\ = 0,48 мг/с. 25 Расход смачивателя М-1 находится М А С К фракЭ Ж в пределах 1 - 5 кг/т, максимальная 0,1-0,5 ции CG-Cg Остальное поглотительная способность смачиваВода Редактор М.Дылын Заказ 7399/30 Составитель Й.Федяева Техред А. Кравчук Корректор М.Самборская Тираж АЗО Подписное В И П Государственного комитета СССР НИИ по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б . , д.4/5 Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная, 4
