Закупорювальний пристрій з висувним розливальним вузлом

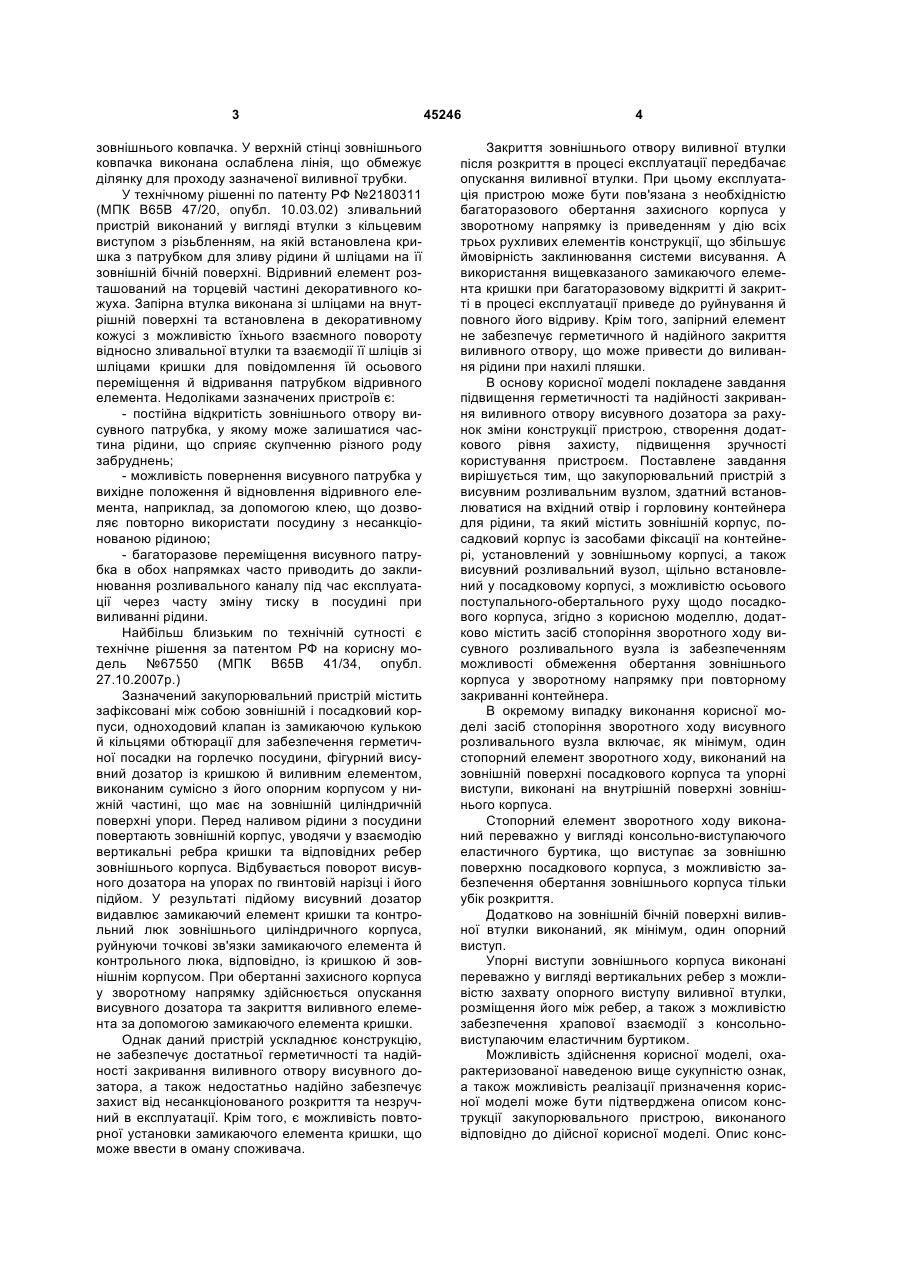

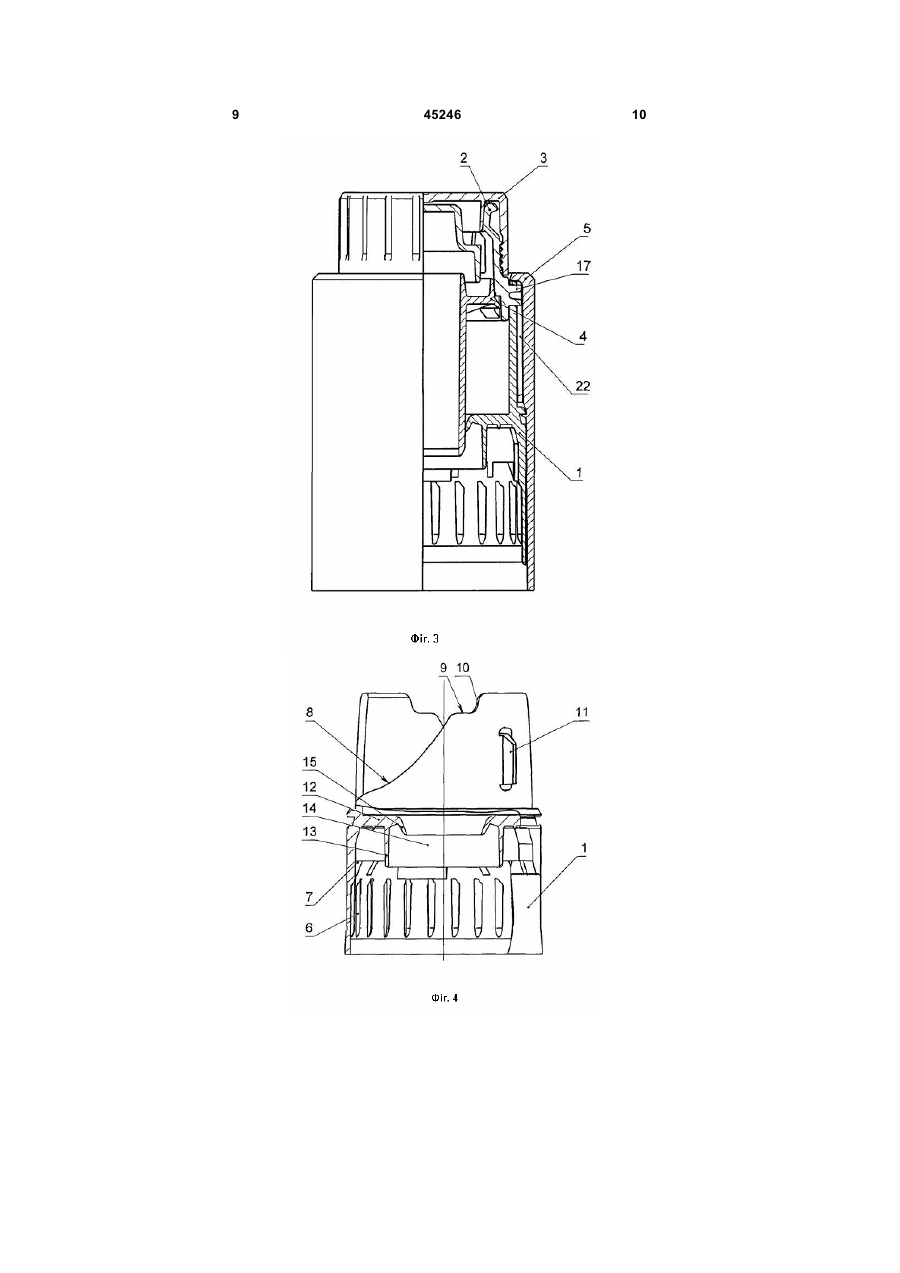

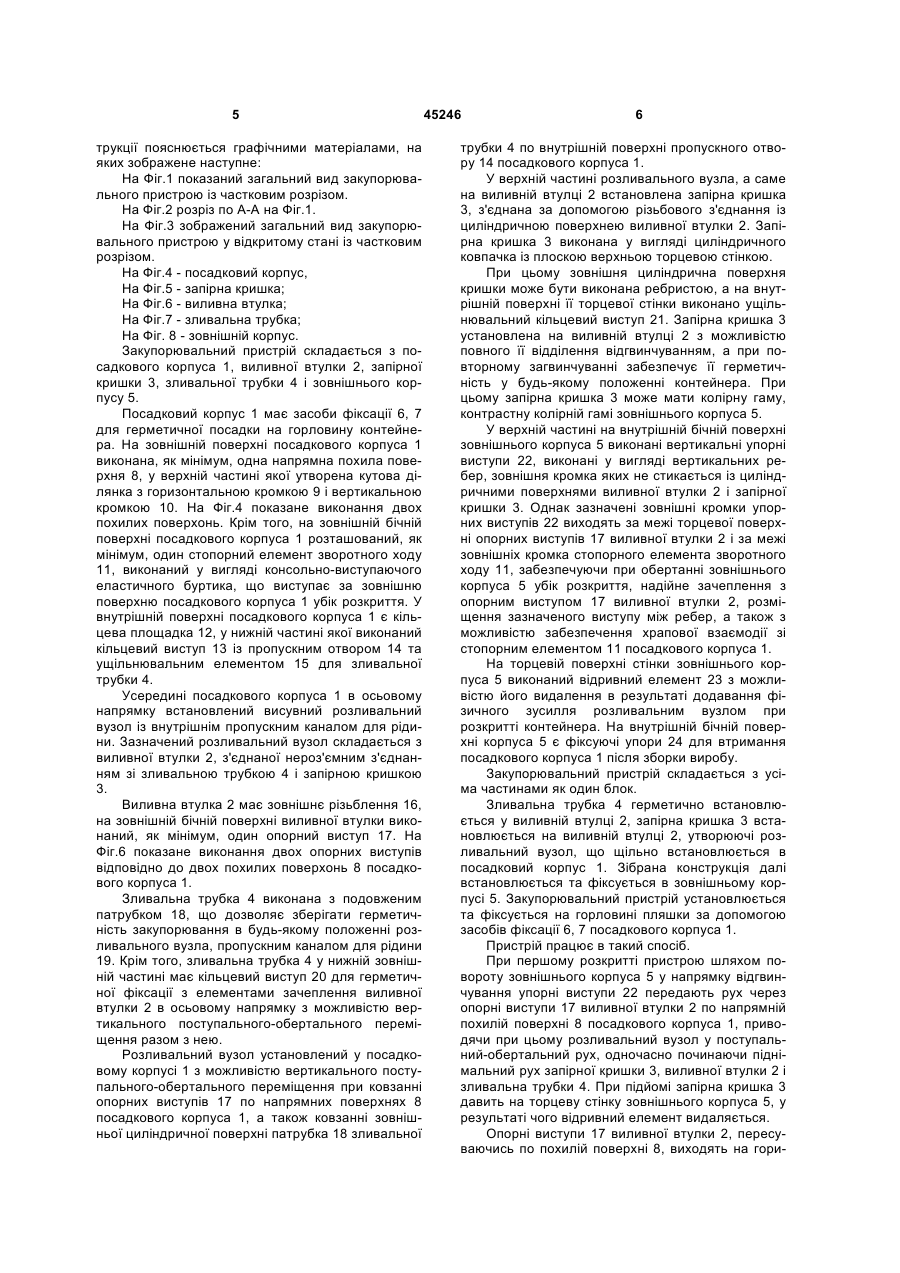

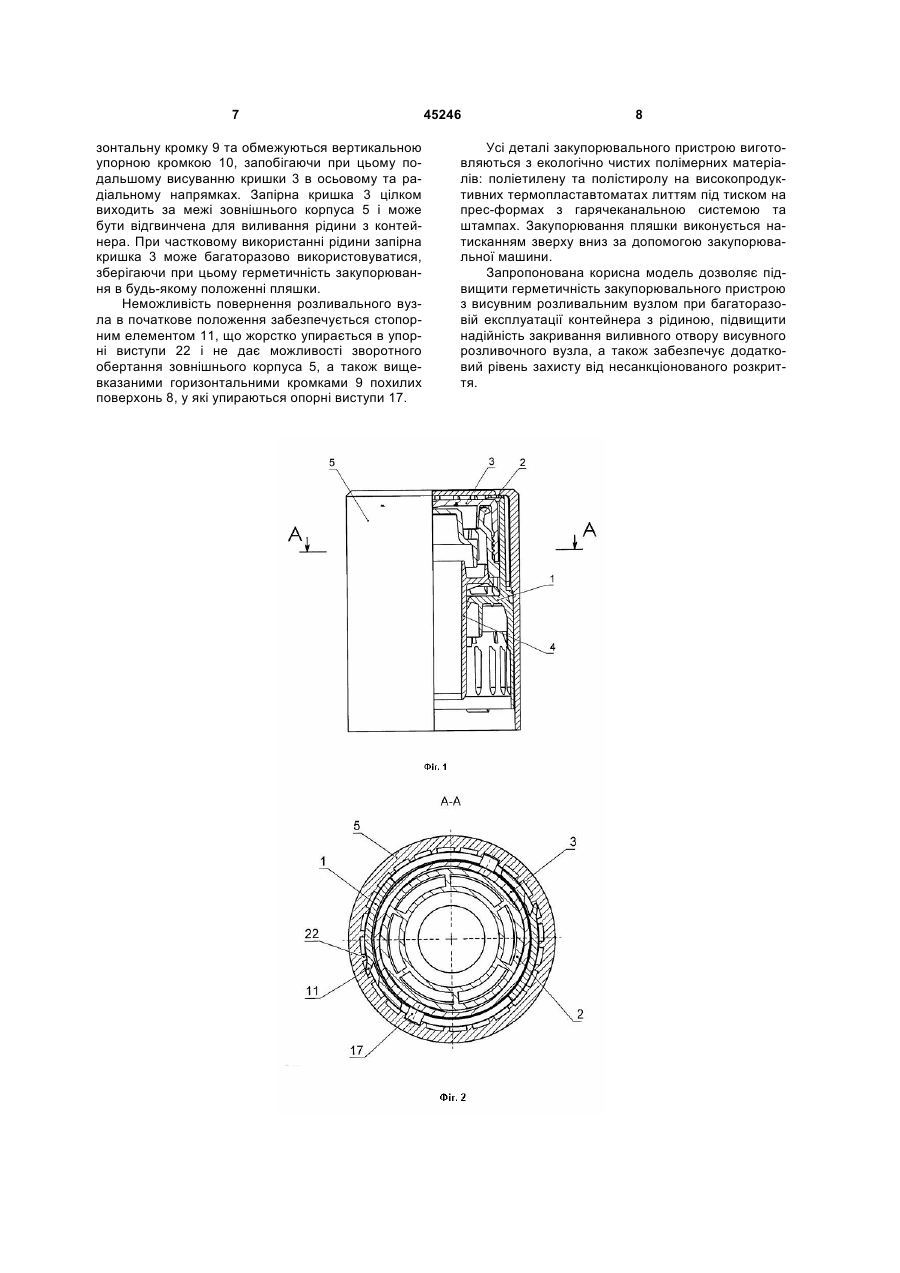

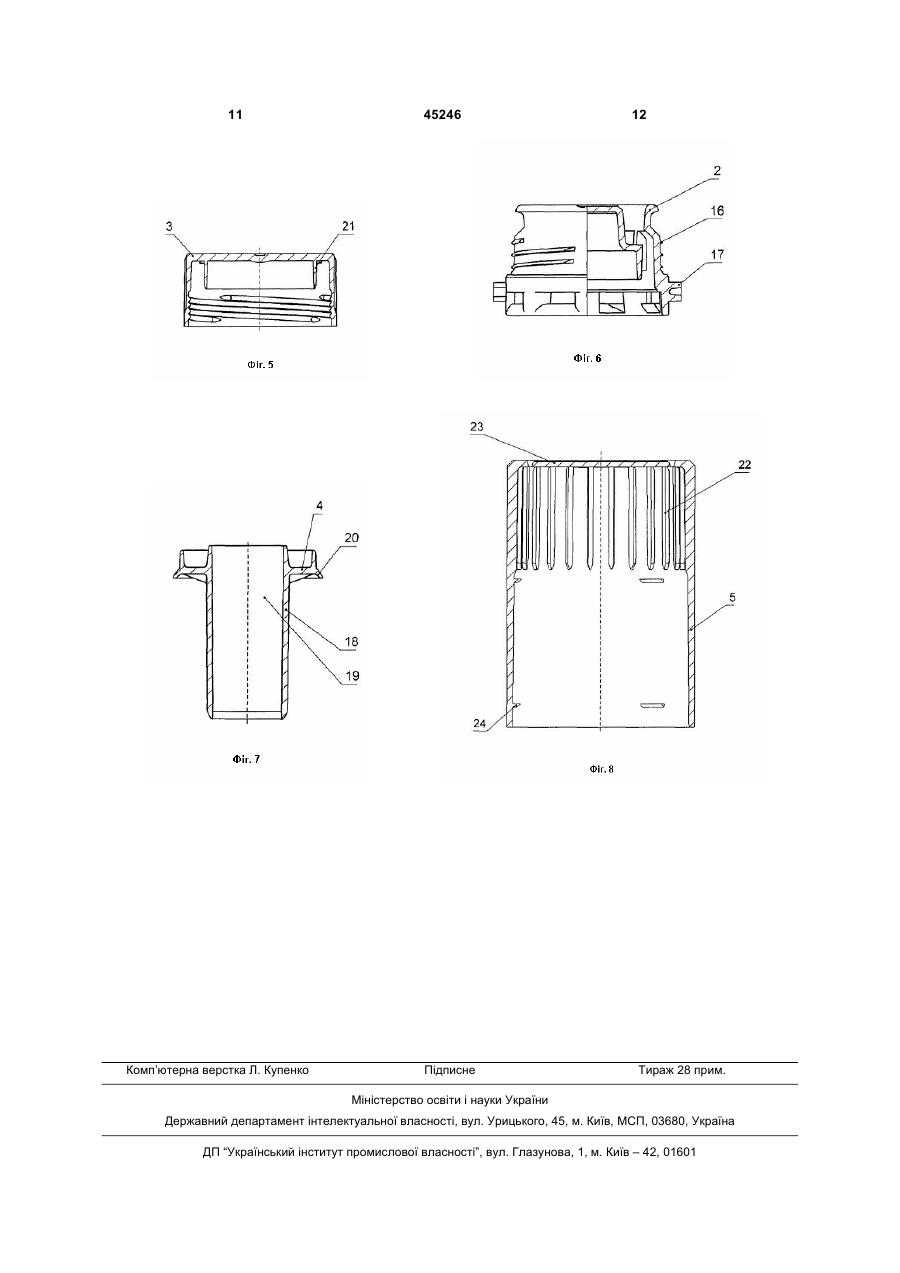

1. Закупорювальний пристрій з висувним розливальним вузлом, здатний встановлюватися на вхідний отвір і горловину контейнера для рідини, причому закупорювальний пристрій містить зовнішній корпус, посадковий корпус із засобами фіксації на контейнері, установлений у зовнішньому корпусі, а також висувний розливальний вузол, встановлений у посадковому корпусі, з можливістю осьового поступально-обертального руху щодо посадкового корпуса, який відрізняється тим, що пристрій додатково містить засіб стопоріння зворотного ходу висувного розливального вузла із забезпеченням можливості обмеження обертання зовнішнього корпуса у зворотному напрямку при повторному закриванні контейнера. U 2 (19) 1 3 зовнішнього ковпачка. У верхній стінці зовнішнього ковпачка виконана ослаблена лінія, що обмежує ділянку для проходу зазначеної виливної трубки. У технічному рішенні по патенту РФ №2180311 (МПК В65В 47/20, опубл. 10.03.02) зливальний пристрій виконаний у вигляді втулки з кільцевим виступом з різьбленням, на якій встановлена кришка з патрубком для зливу рідини й шліцами на її зовнішній бічній поверхні. Відривний елемент розташований на торцевій частині декоративного кожуха. Запірна втулка виконана зі шліцами на внутрішній поверхні та встановлена в декоративному кожусі з можливістю їхнього взаємного повороту відносно зливальної втулки та взаємодії її шліців зі шліцами кришки для повідомлення їй осьового переміщення й відривання патрубком відривного елемента. Недоліками зазначених пристроїв є: - постійна відкритість зовнішнього отвору висувного патрубка, у якому може залишатися частина рідини, що сприяє скупченню різного роду забруднень; - можливість повернення висувного патрубка у вихідне положення й відновлення відривного елемента, наприклад, за допомогою клею, що дозволяє повторно використати посудину з несанкціонованою рідиною; - багаторазове переміщення висувного патрубка в обох напрямках часто приводить до заклинювання розливального каналу під час експлуатації через часту зміну тиску в посудині при виливанні рідини. Найбільш близьким по технічній сутності є технічне рішення за патентом РФ на корисну модель №67550 (МПК В65В 41/34, опубл. 27.10.2007р.) Зазначений закупорювальний пристрій містить зафіксовані між собою зовнішній і посадковий корпуси, одноходовий клапан із замикаючою кулькою й кільцями обтюрації для забезпечення герметичної посадки на горлечко посудини, фігурний висувний дозатор із кришкою й виливним елементом, виконаним сумісно з його опорним корпусом у нижній частині, що має на зовнішній циліндричній поверхні упори. Перед наливом рідини з посудини повертають зовнішній корпус, уводячи у взаємодію вертикальні ребра кришки та відповідних ребер зовнішнього корпуса. Відбувається поворот висувного дозатора на упорах по гвинтовій нарізці і його підйом. У результаті підйому висувний дозатор видавлює замикаючий елемент кришки та контрольний люк зовнішнього циліндричного корпуса, руйнуючи точкові зв'язки замикаючого елемента й контрольного люка, відповідно, із кришкою й зовнішнім корпусом. При обертанні захисного корпуса у зворотному напрямку здійснюється опускання висувного дозатора та закриття виливного елемента за допомогою замикаючого елемента кришки. Однак даний пристрій ускладнює конструкцію, не забезпечує достатньої герметичності та надійності закривання виливного отвору висувного дозатора, а також недостатньо надійно забезпечує захист від несанкціонованого розкриття та незручний в експлуатації. Крім того, є можливість повторної установки замикаючого елемента кришки, що може ввести в оману споживача. 45246 4 Закриття зовнішнього отвору виливної втулки після розкриття в процесі експлуатації передбачає опускання виливної втулки. При цьому експлуатація пристрою може бути пов'язана з необхідністю багаторазового обертання захисного корпуса у зворотному напрямку із приведенням у дію всіх трьох рухливих елементів конструкції, що збільшує ймовірність заклинювання системи висування. А використання вищевказаного замикаючого елемента кришки при багаторазовому відкритті й закритті в процесі експлуатації приведе до руйнування й повного його відриву. Крім того, запірний елемент не забезпечує герметичного й надійного закриття виливного отвору, що може привести до виливання рідини при нахилі пляшки. В основу корисної моделі покладене завдання підвищення герметичності та надійності закривання виливного отвору висувного дозатора за рахунок зміни конструкції пристрою, створення додаткового рівня захисту, підвищення зручності користування пристроєм. Поставлене завдання вирішується тим, що закупорювальний пристрій з висувним розливальним вузлом, здатний встановлюватися на вхідний отвір і горловину контейнера для рідини, та який містить зовнішній корпус, посадковий корпус із засобами фіксації на контейнері, установлений у зовнішньому корпусі, а також висувний розливальний вузол, щільно встановлений у посадковому корпусі, з можливістю осьового поступального-обертального руху щодо посадкового корпуса, згідно з корисною моделлю, додатково містить засіб стопоріння зворотного ходу висувного розливального вузла із забезпеченням можливості обмеження обертання зовнішнього корпуса у зворотному напрямку при повторному закриванні контейнера. В окремому випадку виконання корисної моделі засіб стопоріння зворотного ходу висувного розливального вузла включає, як мінімум, один стопорний елемент зворотного ходу, виконаний на зовнішній поверхні посадкового корпуса та упорні виступи, виконані на внутрішній поверхні зовнішнього корпуса. Стопорний елемент зворотного ходу виконаний переважно у вигляді консольно-виступаючого еластичного буртика, що виступає за зовнішню поверхню посадкового корпуса, з можливістю забезпечення обертання зовнішнього корпуса тільки убік розкриття. Додатково на зовнішній бічній поверхні виливної втулки виконаний, як мінімум, один опорний виступ. Упорні виступи зовнішнього корпуса виконані переважно у вигляді вертикальних ребер з можливістю захвату опорного виступу виливної втулки, розміщення його між ребер, а також з можливістю забезпечення храпової взаємодії з консольновиступаючим еластичним буртиком. Можливість здійснення корисної моделі, охарактеризованої наведеною вище сукупністю ознак, а також можливість реалізації призначення корисної моделі може бути підтверджена описом конструкції закупорювального пристрою, виконаного відповідно до дійсної корисної моделі. Опис конс 5 трукції пояснюється графічними матеріалами, на яких зображене наступне: На Фіг.1 показаний загальний вид закупорювального пристрою із частковим розрізом. На Фіг.2 розріз по А-А на Фіг.1. На Фіг.3 зображений загальний вид закупорювального пристрою у відкритому стані із частковим розрізом. На Фіг.4 - посадковий корпус, На Фіг.5 - запірна кришка; На Фіг.6 - виливна втулка; На Фіг.7 - зливальна трубка; На Фіг. 8 - зовнішній корпус. Закупорювальний пристрій складається з посадкового корпуса 1, виливної втулки 2, запірної кришки 3, зливальної трубки 4 і зовнішнього корпусу 5. Посадковий корпус 1 має засоби фіксації 6, 7 для герметичної посадки на горловину контейнера. На зовнішній поверхні посадкового корпуса 1 виконана, як мінімум, одна напрямна похила поверхня 8, у верхній частині якої утворена кутова ділянка з горизонтальною кромкою 9 і вертикальною кромкою 10. На Фіг.4 показане виконання двох похилих поверхонь. Крім того, на зовнішній бічній поверхні посадкового корпуса 1 розташований, як мінімум, один стопорний елемент зворотного ходу 11, виконаний у вигляді консольно-виступаючого еластичного буртика, що виступає за зовнішню поверхню посадкового корпуса 1 убік розкриття. У внутрішній поверхні посадкового корпуса 1 є кільцева площадка 12, у нижній частині якої виконаний кільцевий виступ 13 із пропускним отвором 14 та ущільнювальним елементом 15 для зливальної трубки 4. Усередині посадкового корпуса 1 в осьовому напрямку встановлений висувний розливальний вузол із внутрішнім пропускним каналом для рідини. Зазначений розливальний вузол складається з виливної втулки 2, з'єднаної нероз'ємним з'єднанням зі зливальною трубкою 4 і запірною кришкою 3. Виливна втулка 2 має зовнішнє різьблення 16, на зовнішній бічній поверхні виливної втулки виконаний, як мінімум, один опорний виступ 17. На Фіг.6 показане виконання двох опорних виступів відповідно до двох похилих поверхонь 8 посадкового корпуса 1. Зливальна трубка 4 виконана з подовженим патрубком 18, що дозволяє зберігати герметичність закупорювання в будь-якому положенні розливального вузла, пропускним каналом для рідини 19. Крім того, зливальна трубка 4 у нижній зовнішній частині має кільцевий виступ 20 для герметичної фіксації з елементами зачеплення виливної втулки 2 в осьовому напрямку з можливістю вертикального поступального-обертального переміщення разом з нею. Розливальний вузол установлений у посадковому корпусі 1 з можливістю вертикального поступального-обертального переміщення при ковзанні опорних виступів 17 по напрямних поверхнях 8 посадкового корпуса 1, а також ковзанні зовнішньої циліндричної поверхні патрубка 18 зливальної 45246 6 трубки 4 по внутрішній поверхні пропускного отвору 14 посадкового корпуса 1. У верхній частині розливального вузла, а саме на виливній втулці 2 встановлена запірна кришка 3, з'єднана за допомогою різьбового з'єднання із циліндричною поверхнею виливної втулки 2. Запірна кришка 3 виконана у вигляді циліндричного ковпачка із плоскою верхньою торцевою стінкою. При цьому зовнішня циліндрична поверхня кришки може бути виконана ребристою, а на внутрішній поверхні її торцевої стінки виконано ущільнювальний кільцевий виступ 21. Запірна кришка 3 установлена на виливній втулці 2 з можливістю повного її відділення відгвинчуванням, а при повторному загвинчуванні забезпечує її герметичність у будь-якому положенні контейнера. При цьому запірна кришка 3 може мати колірну гаму, контрастну колірній гамі зовнішнього корпуса 5. У верхній частині на внутрішній бічній поверхні зовнішнього корпуса 5 виконані вертикальні упорні виступи 22, виконані у вигляді вертикальних ребер, зовнішня кромка яких не стикається із циліндричними поверхнями виливної втулки 2 і запірної кришки 3. Однак зазначені зовнішні кромки упорних виступів 22 виходять за межі торцевої поверхні опорних виступів 17 виливної втулки 2 і за межі зовнішніх кромка стопорного елемента зворотного ходу 11, забезпечуючи при обертанні зовнішнього корпуса 5 убік розкриття, надійне зачеплення з опорним виступом 17 виливної втулки 2, розміщення зазначеного виступу між ребер, а також з можливістю забезпечення храпової взаємодії зі стопорним елементом 11 посадкового корпуса 1. На торцевій поверхні стінки зовнішнього корпуса 5 виконаний відривний елемент 23 з можливістю його видалення в результаті додавання фізичного зусилля розливальним вузлом при розкритті контейнера. На внутрішній бічній поверхні корпуса 5 є фіксуючі упори 24 для втримання посадкового корпуса 1 після зборки виробу. Закупорювальний пристрій складається з усіма частинами як один блок. Зливальна трубка 4 герметично встановлюється у виливній втулці 2, запірна кришка 3 встановлюється на виливній втулці 2, утворюючі розливальний вузол, що щільно встановлюється в посадковий корпус 1. Зібрана конструкція далі встановлюється та фіксується в зовнішньому корпусі 5. Закупорювальний пристрій установлюється та фіксується на горловині пляшки за допомогою засобів фіксації 6, 7 посадкового корпуса 1. Пристрій працює в такий спосіб. При першому розкритті пристрою шляхом повороту зовнішнього корпуса 5 у напрямку відгвинчування упорні виступи 22 передають рух через опорні виступи 17 виливної втулки 2 по напрямній похилій поверхні 8 посадкового корпуса 1, приводячи при цьому розливальний вузол у поступальний-обертальний рух, одночасно починаючи піднімальний рух запірної кришки 3, виливної втулки 2 і зливальна трубки 4. При підйомі запірна кришка 3 давить на торцеву стінку зовнішнього корпуса 5, у результаті чого відривний елемент видаляється. Опорні виступи 17 виливної втулки 2, пересуваючись по похилій поверхні 8, виходять на гори 7 зонтальну кромку 9 та обмежуються вертикальною упорною кромкою 10, запобігаючи при цьому подальшому висуванню кришки 3 в осьовому та радіальному напрямках. Запірна кришка 3 цілком виходить за межі зовнішнього корпуса 5 і може бути відгвинчена для виливання рідини з контейнера. При частковому використанні рідини запірна кришка 3 може багаторазово використовуватися, зберігаючи при цьому герметичність закупорювання в будь-якому положенні пляшки. Неможливість повернення розливального вузла в початкове положення забезпечується стопорним елементом 11, що жорстко упирається в упорні виступи 22 і не дає можливості зворотного обертання зовнішнього корпуса 5, а також вищевказаними горизонтальними кромками 9 похилих поверхонь 8, у які упираються опорні виступи 17. 45246 8 Усі деталі закупорювального пристрою виготовляються з екологічно чистих полімерних матеріалів: поліетилену та полістиролу на високопродуктивних термопластавтоматах литтям під тиском на прес-формах з гарячеканальною системою та штампах. Закупорювання пляшки виконується натисканням зверху вниз за допомогою закупорювальної машини. Запропонована корисна модель дозволяє підвищити герметичність закупорювального пристрою з висувним розливальним вузлом при багаторазовій експлуатації контейнера з рідиною, підвищити надійність закривання виливного отвору висувного розливочного вузла, а також забезпечує додатковий рівень захисту від несанкціонованого розкриття. 9 45246 10 11 Комп’ютерна верстка Л. Купенко 45246 Підписне 12 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
