Закупорювальний пристрій із висувним розливним блоком

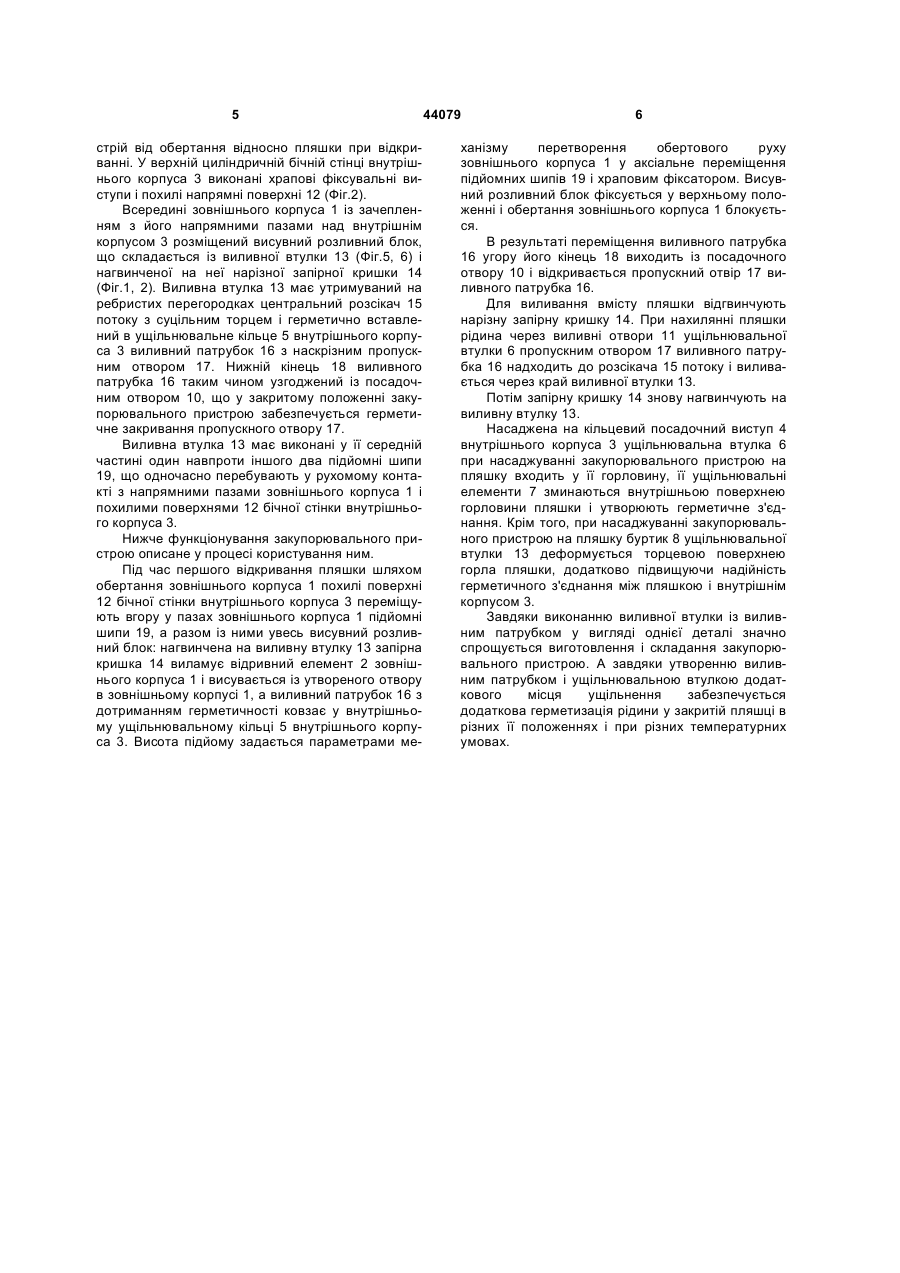

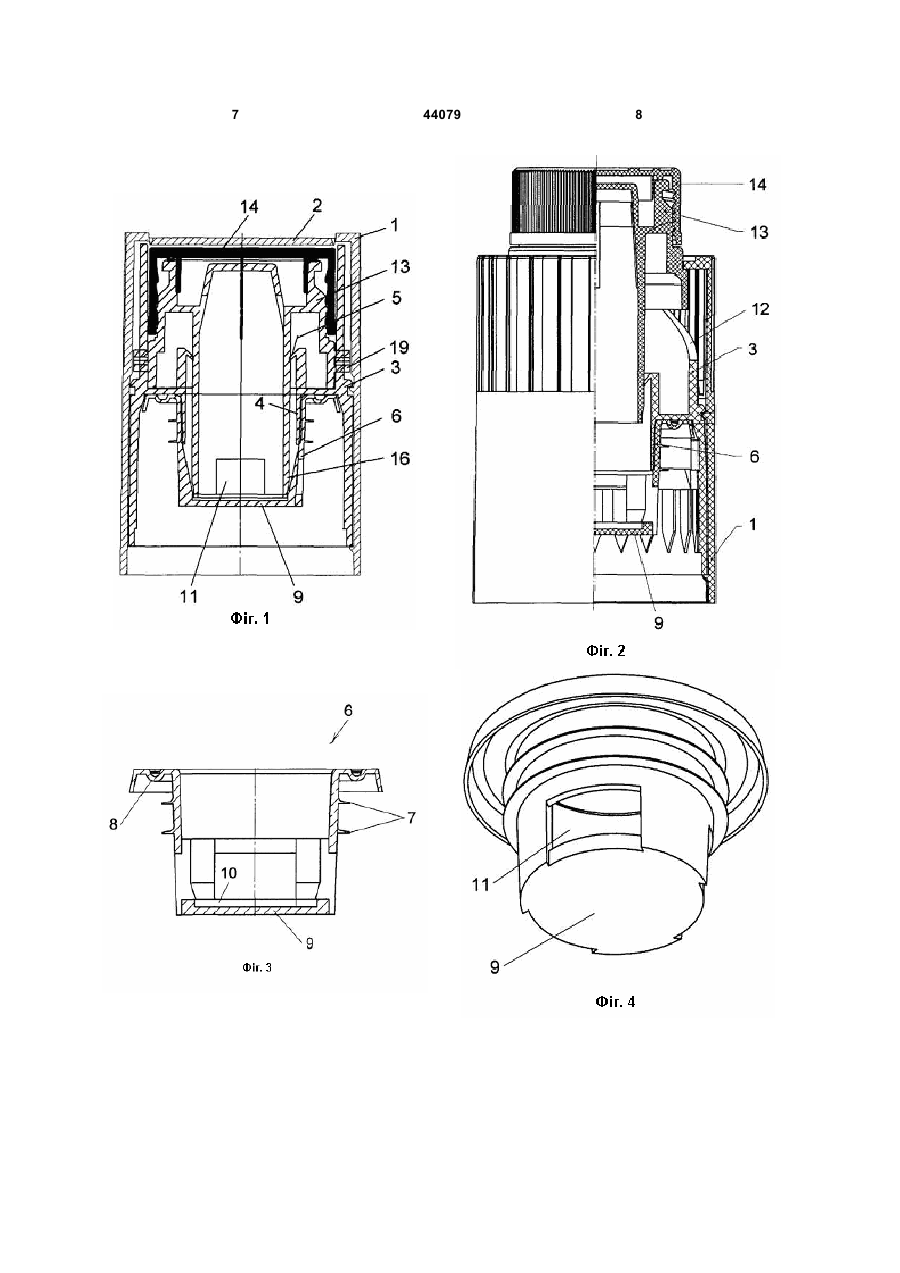

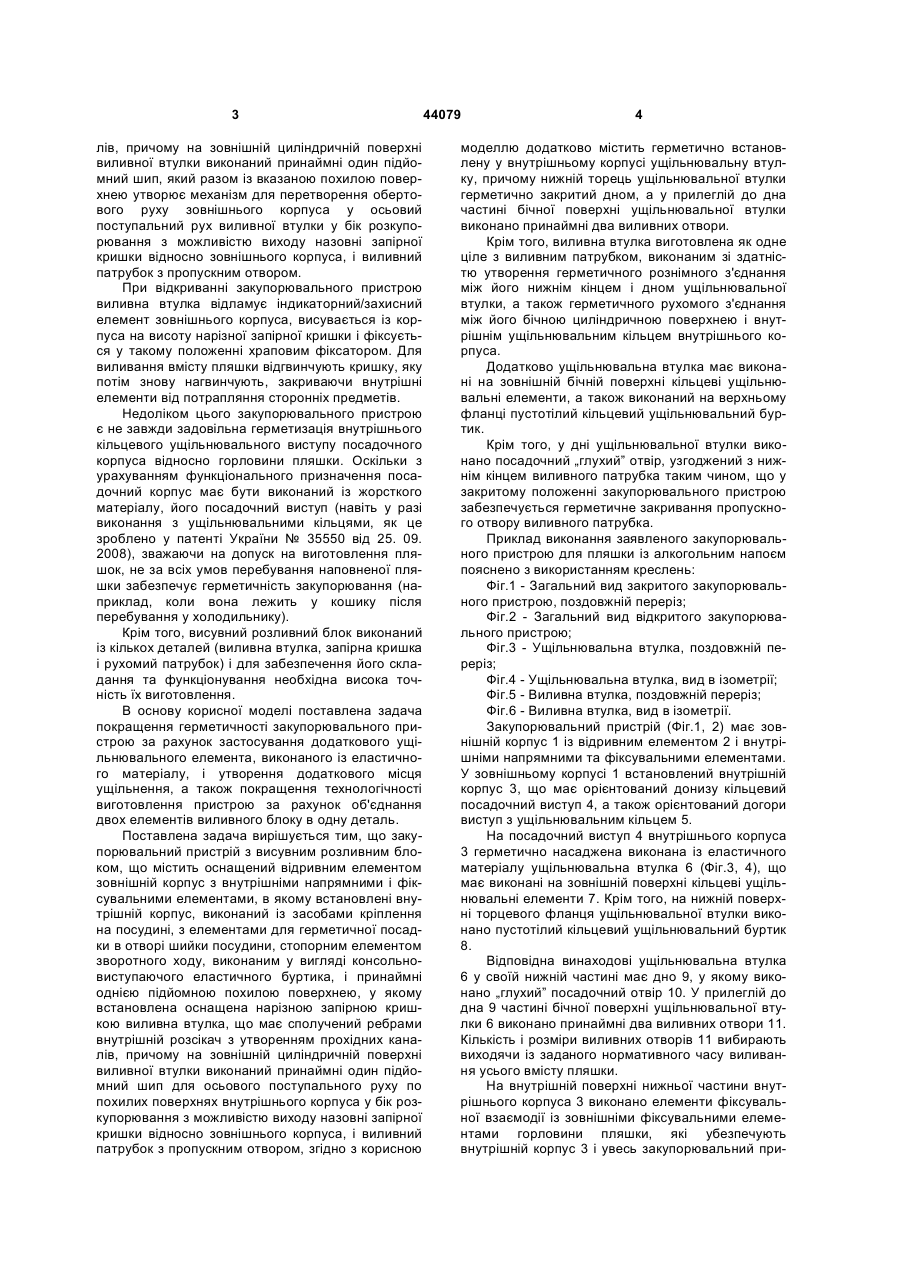

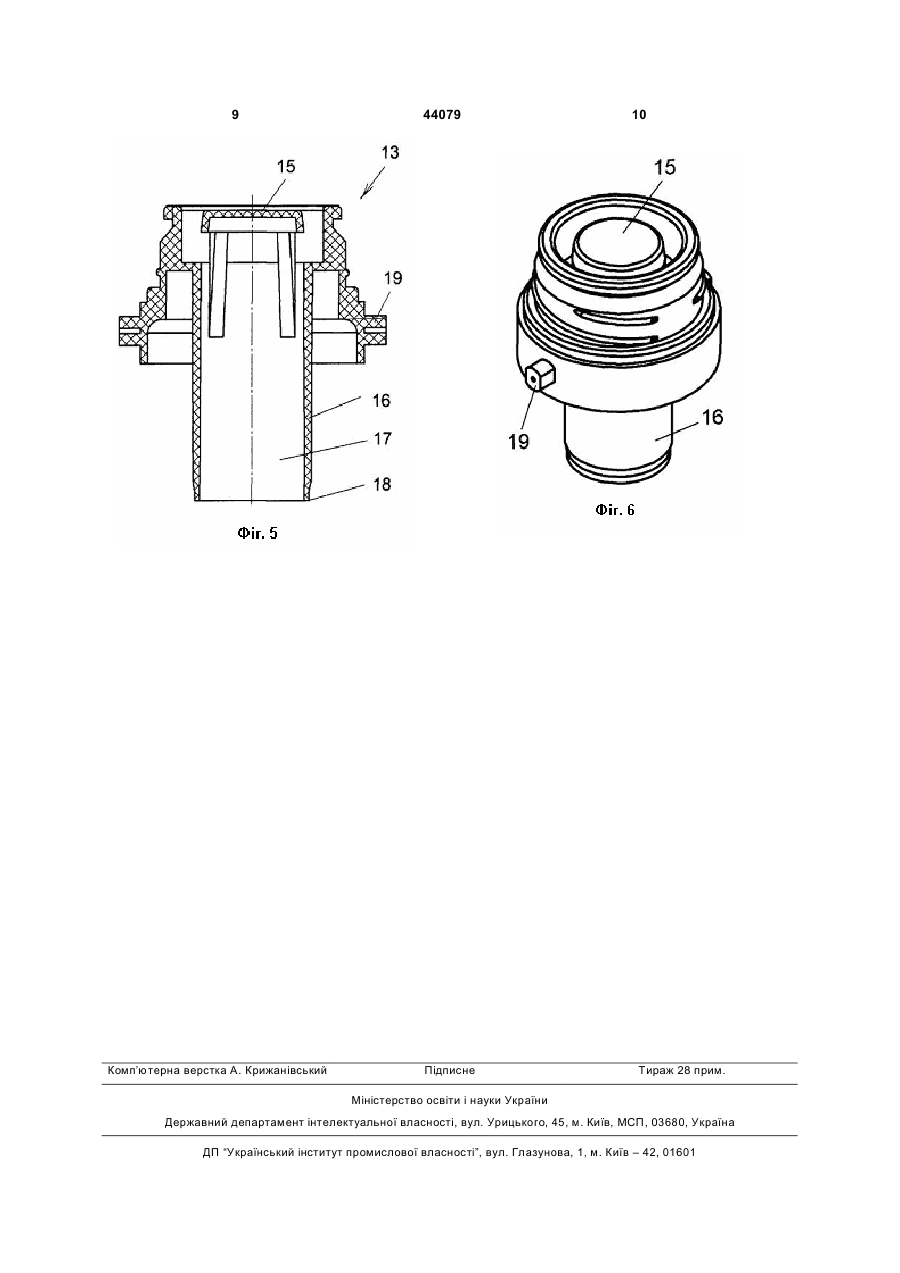

1. Закупорювальний пристрій з висувним розливним блоком, що містить оснащений відривним елементом зовнішній корпус з внутрішніми напрямними і фіксувальними елементами, в якому встановлені внутрішній корпус, виконаний із засобами кріплення на посудині, з елементами для герметичної посадки в отворі шийки посудини, стопорним елементом зворотного ходу, виконаним у вигляді консольно-виступаючого еластичного буртика, і принаймні однією підйомною похилою поверхнею, у якому встановлена оснащена нарізною запірною кришкою виливна втулка, що має сполучений ребрами внутрішній розсікач з утворенням прохідних каналів, при цьому на зовнішній циліндричній поверхні виливної втулки виконаний принаймні один підйомний шип для осьового поступального руху по похилих поверхнях внутрішнього корпуса у бік розкупорювання з можливістю виходу назовні за U 2 (19) 1 3 лів, причому на зовнішній циліндричній поверхні виливної втулки виконаний принаймні один підйомний шип, який разом із вказаною похилою поверхнею утворює механізм для перетворення обертового руху зовнішнього корпуса у осьовий поступальний рух виливної втулки у бік розкупорювання з можливістю виходу назовні запірної кришки відносно зовнішнього корпуса, і виливний патрубок з пропускним отвором. При відкриванні закупорювального пристрою виливна втулка відламує індикаторний/захисний елемент зовнішнього корпуса, висувається із корпуса на висоту нарізної запірної кришки і фіксується у такому положенні храповим фіксатором. Для виливання вмісту пляшки відгвинчують кришку, яку потім знову нагвинчують, закриваючи внутрішні елементи від потрапляння сторонніх предметів. Недоліком цього закупорювального пристрою є не завжди задовільна герметизація внутрішнього кільцевого ущільнювального виступу посадочного корпуса відносно горловини пляшки. Оскільки з урахуванням функціонального призначення посадочний корпус має бути виконаний із жорсткого матеріалу, його посадочний виступ (навіть у разі виконання з ущільнювальними кільцями, як це зроблено у патенті України № 35550 від 25. 09. 2008), зважаючи на допуск на виготовлення пляшок, не за всіх умов перебування наповненої пляшки забезпечує герметичність закупорювання (наприклад, коли вона лежить у кошику після перебування у холодильнику). Крім того, висувний розливний блок виконаний із кількох деталей (виливна втулка, запірна кришка і рухомий патрубок) і для забезпечення його складання та функціонування необхідна висока точність їх виготовлення. В основу корисної моделі поставлена задача покращення герметичності закупорювального пристрою за рахунок застосування додаткового ущільнювального елемента, виконаного із еластичного матеріалу, і утворення додаткового місця ущільнення, а також покращення технологічності виготовлення пристрою за рахунок об'єднання двох елементів виливного блоку в одну деталь. Поставлена задача вирішується тим, що закупорювальний пристрій з висувним розливним блоком, що містить оснащений відривним елементом зовнішній корпус з внутрішніми напрямними і фіксувальними елементами, в якому встановлені внутрішній корпус, виконаний із засобами кріплення на посудині, з елементами для герметичної посадки в отворі шийки посудини, стопорним елементом зворотного ходу, виконаним у вигляді консольновиступаючого еластичного буртика, і принаймні однією підйомною похилою поверхнею, у якому встановлена оснащена нарізною запірною кришкою виливна втулка, що має сполучений ребрами внутрішній розсікач з утворенням прохідних каналів, причому на зовнішній циліндричній поверхні виливної втулки виконаний принаймні один підйомний шип для осьового поступального руху по похилих поверхнях внутрішнього корпуса у бік розкупорювання з можливістю виходу назовні запірної кришки відносно зовнішнього корпуса, і виливний патрубок з пропускним отвором, згідно з корисною 44079 4 моделлю додатково містить герметично встановлену у внутрішньому корпусі ущільнювальну втулку, причому нижній торець ущільнювальної втулки герметично закритий дном, а у прилеглій до дна частині бічної поверхні ущільнювальної втулки виконано принаймні два виливних отвори. Крім того, виливна втулка виготовлена як одне ціле з виливним патрубком, виконаним зі здатністю утворення герметичного рознімного з'єднання між його нижнім кінцем і дном ущільнювальної втулки, а також герметичного рухомого з'єднання між його бічною циліндричною поверхнею і внутрішнім ущільнювальним кільцем внутрішнього корпуса. Додатково ущільнювальна втулка має виконані на зовнішній бічній поверхні кільцеві ущільнювальні елементи, а також виконаний на верхньому фланці пустотілий кільцевий ущільнювальний буртик. Крім того, у дні ущільнювальної втулки виконано посадочний „глухий” отвір, узгоджений з нижнім кінцем виливного патрубка таким чином, що у закритому положенні закупорювального пристрою забезпечується герметичне закривання пропускного отвору виливного патрубка. Приклад виконання заявленого закупорювального пристрою для пляшки із алкогольним напоєм пояснено з використанням креслень: Фіг.1 - Загальний вид закритого закупорювального пристрою, поздовжній переріз; Фіг.2 - Загальний вид відкритого закупорювального пристрою; Фіг.3 - Ущільнювальна втулка, поздовжній переріз; Фіг.4 - Ущільнювальна втулка, вид в ізометрії; Фіг.5 - Виливна втулка, поздовжній переріз; Фіг.6 - Виливна втулка, вид в ізометрії. Закупорювальний пристрій (Фіг.1, 2) має зовнішній корпус 1 із відривним елементом 2 і внутрішніми напрямними та фіксувальними елементами. У зовнішньому корпусі 1 встановлений внутрішній корпус 3, що має орієнтований донизу кільцевий посадочний виступ 4, а також орієнтований догори виступ з ущільнювальним кільцем 5. На посадочний виступ 4 внутрішнього корпуса 3 герметично насаджена виконана із еластичного матеріалу ущільнювальна втулка 6 (Фіг.3, 4), що має виконані на зовнішній поверхні кільцеві ущільнювальні елементи 7. Крім того, на нижній поверхні торцевого фланця ущільнювальної втулки виконано пустотілий кільцевий ущільнювальний буртик 8. Відповідна винаходові ущільнювальна втулка 6 у своїй нижній частині має дно 9, у якому виконано „глухий” посадочний отвір 10. У прилеглій до дна 9 частині бічної поверхні ущільнювальної втулки 6 виконано принаймні два виливних отвори 11. Кількість і розміри виливних отворів 11 вибирають виходячи із заданого нормативного часу виливання усього вмісту пляшки. На внутрішній поверхні нижньої частини внутрішнього корпуса 3 виконано елементи фіксувальної взаємодії із зовнішніми фіксувальними елементами горловини пляшки, які убезпечують внутрішній корпус 3 і увесь закупорювальний при 5 стрій від обертання відносно пляшки при відкриванні. У верхній циліндричній бічній стінці внутрішнього корпуса 3 виконані храпові фіксувальні виступи і похилі напрямні поверхні 12 (Фіг.2). Всередині зовнішнього корпуса 1 із зачепленням з його напрямними пазами над внутрішнім корпусом 3 розміщений висувний розливний блок, що складається із виливної втулки 13 (Фіг.5, 6) і нагвинченої на неї нарізної запірної кришки 14 (Фіг.1, 2). Виливна втулка 13 має утримуваний на ребристих перегородках центральний розсікач 15 потоку з суцільним торцем і герметично вставлений в ущільнювальне кільце 5 внутрішнього корпуса 3 виливний патрубок 16 з наскрізним пропускним отвором 17. Нижній кінець 18 виливного патрубка 16 таким чином узгоджений із посадочним отвором 10, що у закритому положенні закупорювального пристрою забезпечується герметичне закривання пропускного отвору 17. Виливна втулка 13 має виконані у її середній частині один навпроти іншого два підйомні шипи 19, що одночасно перебувають у рухомому контакті з напрямними пазами зовнішнього корпуса 1 і похилими поверхнями 12 бічної стінки внутрішнього корпуса 3. Нижче функціонування закупорювального пристрою описане у процесі користування ним. Під час першого відкривання пляшки шляхом обертання зовнішнього корпуса 1 похилі поверхні 12 бічної стінки внутрішнього корпуса 3 переміщують вгору у пазах зовнішнього корпуса 1 підйомні шипи 19, а разом із ними увесь висувний розливний блок: нагвинчена на виливну втулку 13 запірна кришка 14 виламує відривний елемент 2 зовнішнього корпуса 1 і висувається із утвореного отвору в зовнішньому корпусі 1, а виливний патрубок 16 з дотриманням герметичності ковзає у внутрішньому ущільнювальному кільці 5 внутрішнього корпуса 3. Висота підйому задається параметрами ме 44079 6 ханізму перетворення обертового руху зовнішнього корпуса 1 у аксіальне переміщення підйомних шипів 19 і храповим фіксатором. Висувний розливний блок фіксується у верхньому положенні і обертання зовнішнього корпуса 1 блокується. В результаті переміщення виливного патрубка 16 угору його кінець 18 виходить із посадочного отвору 10 і відкривається пропускний отвір 17 виливного патрубка 16. Для виливання вмісту пляшки відгвинчують нарізну запірну кришку 14. При нахилянні пляшки рідина через виливні отвори 11 ущільнювальної втулки 6 пропускним отвором 17 виливного патрубка 16 надходить до розсікача 15 потоку і виливається через край виливної втулки 13. Потім запірну кришку 14 знову нагвинчують на виливну втулку 13. Насаджена на кільцевий посадочний виступ 4 внутрішнього корпуса 3 ущільнювальна втулка 6 при насаджуванні закупорювального пристрою на пляшку входить у її горловину, її ущільнювальні елементи 7 зминаються внутрішньою поверхнею горловини пляшки і утворюють герметичне з'єднання. Крім того, при насаджуванні закупорювального пристрою на пляшку буртик 8 ущільнювальної втулки 13 деформується торцевою поверхнею горла пляшки, додатково підвищуючи надійність герметичного з'єднання між пляшкою і внутрішнім корпусом 3. Завдяки виконанню виливної втулки із виливним патрубком у вигляді однієї деталі значно спрощується виготовлення і складання закупорювального пристрою. А завдяки утворенню виливним патрубком і ущільнювальною втулкою додаткового місця ущільнення забезпечується додаткова герметизація рідини у закритій пляшці в різних її положеннях і при різних температурних умовах. 7 44079 8 9 Комп’ютерна верстка А. Крижанівський 44079 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
