Автоматична зброя

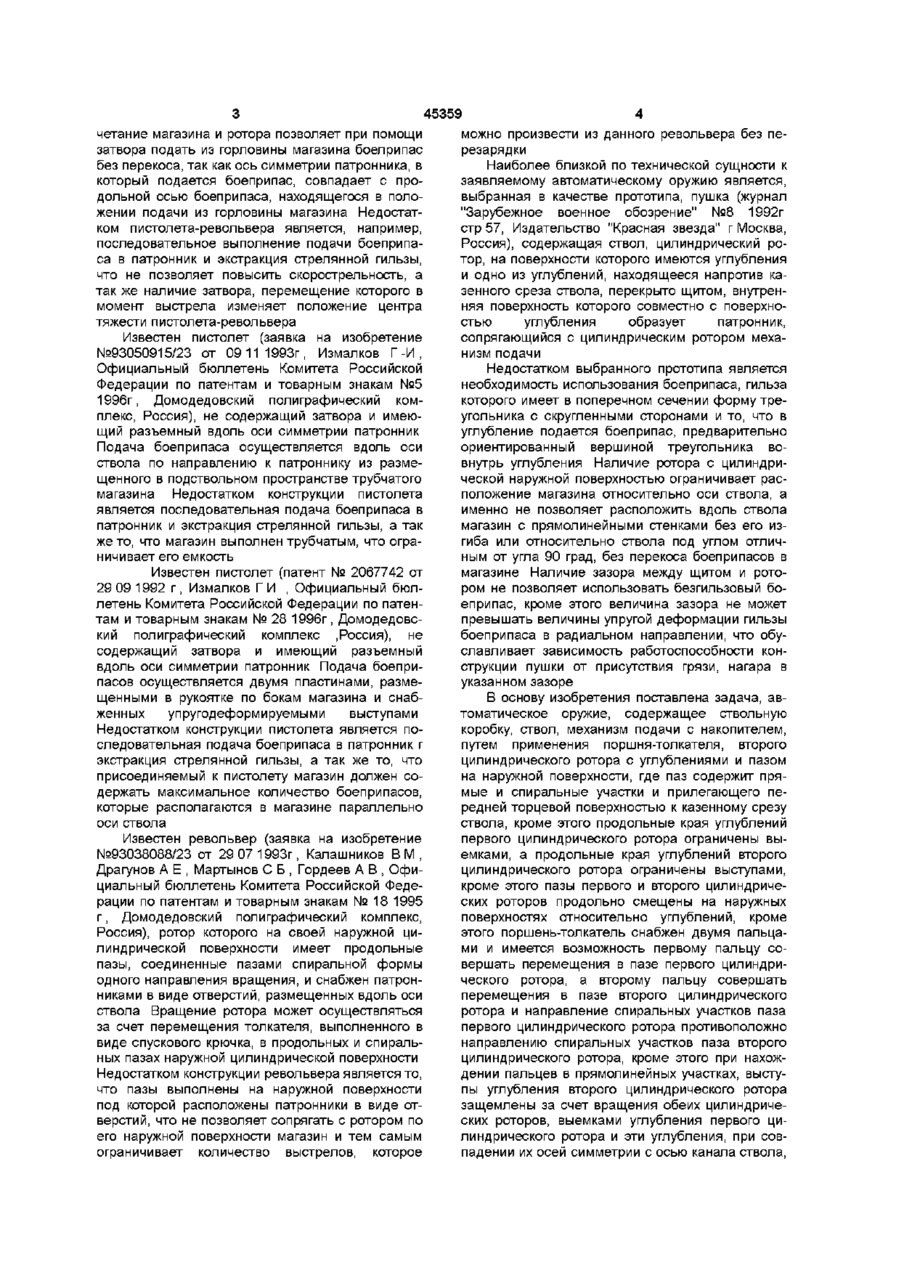

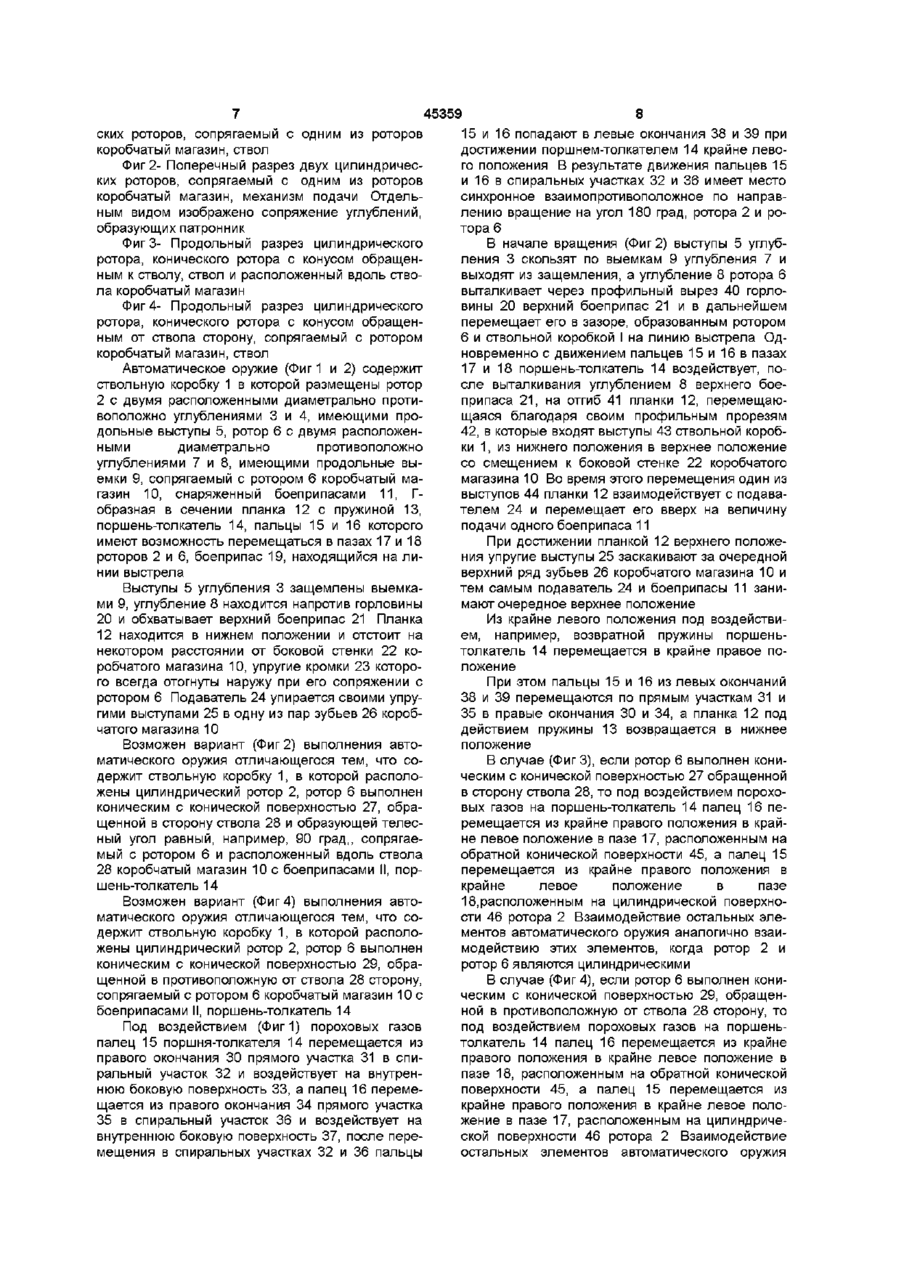

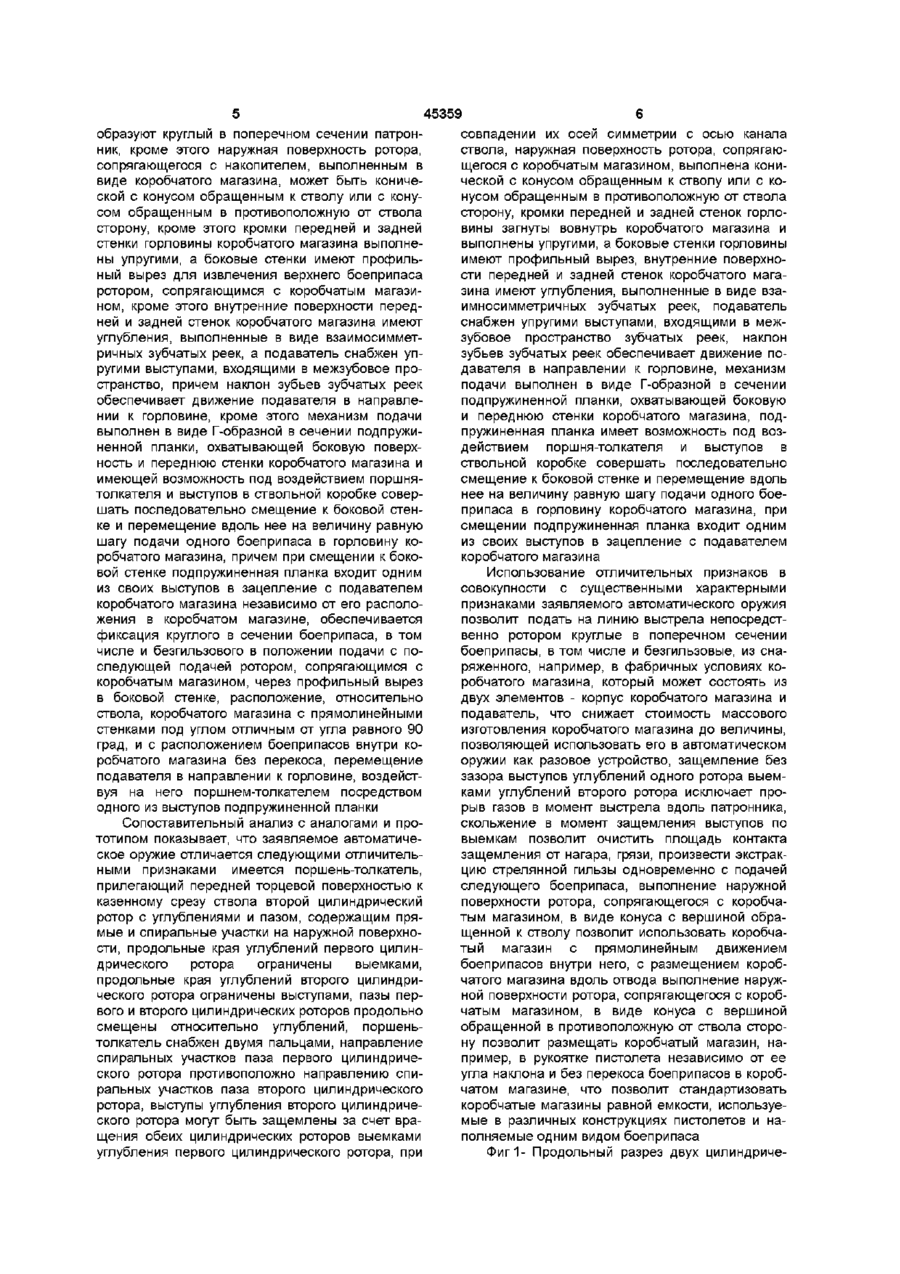

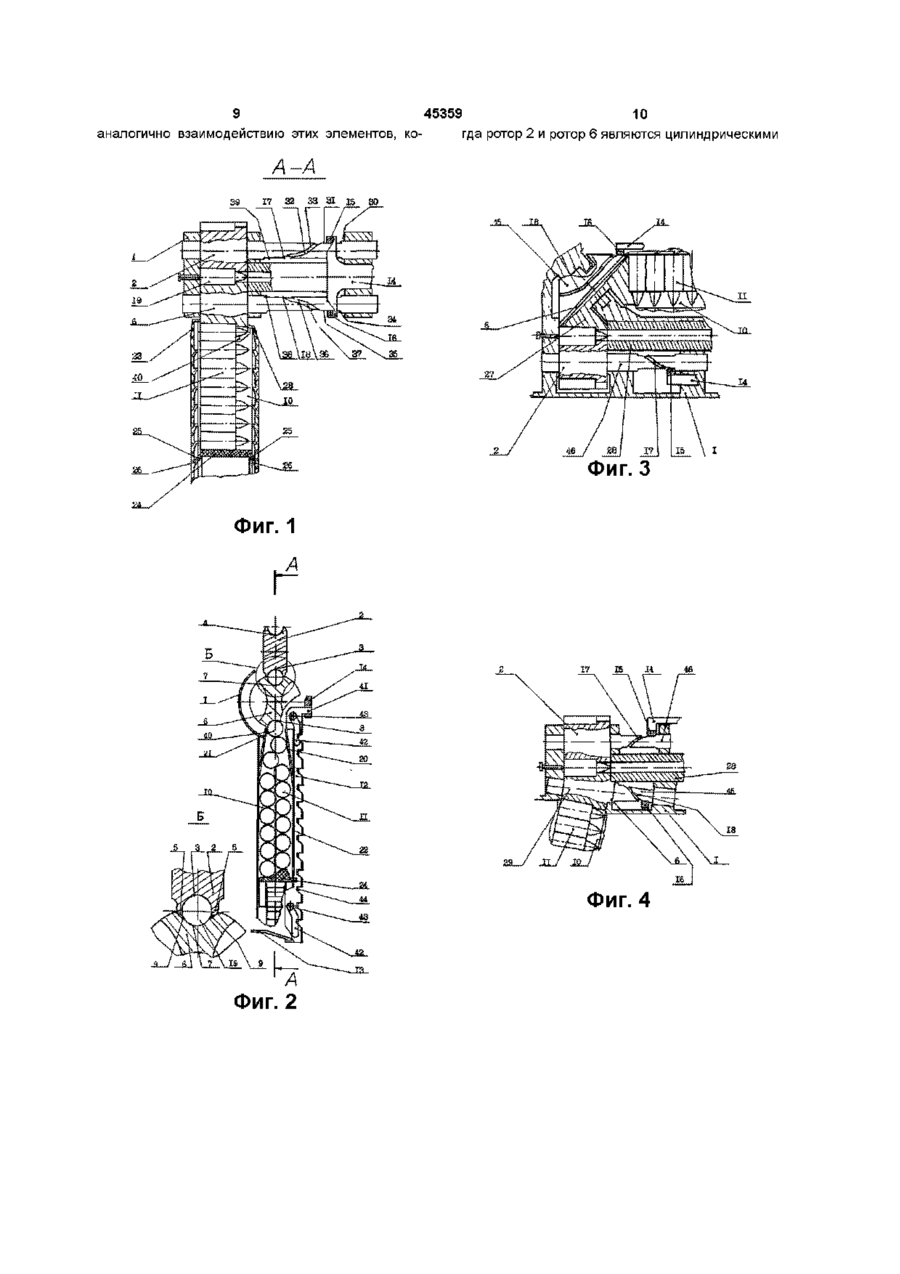

1 Автоматическое оружие, содержащее ствольную коробку, ствол, один цилиндрический ротор, механизм подачи с накопителем, отличающееся, тем, что имеется поршень- толкатель, прилегающий передней торцевой поверхностью к казенному срезу ствола, второй цилиндрический ротор с углублениями и пазом, содержащим прямые и спиральные участки на наружной поверхности, продольные края углублений первого ротора ограничены выемками, продольные края углублений второго ротора ограничены выступами, пазы первого и второго роторов продольно смещены относительно углублений, поршень-толкатель снабжен двумя пальцами и имеется возможность первому пальцу совершать перемещения в пазе первого ротора, а второму пальцу перемещения в пазе второго ротора, кроме этого направление спиральных участков паза первого ротора противоположно направлению спиральных участков паза второго ротора, причем при нахождении пальцев в прямолинейных участках, выступы углубления второго ротора защемлены за счет вращения обеих роторов выемками углубления первого ротора и эти углубления, при совпадении их осей симметрии с осью канала ствола, образуют круглый в поперечном сечении патронник Изобретение относится к области оружия и может быть использовано в конструкциях как индивидуального так и коллективного стрелкового оружия Известен пистолет-револьвер (заявка на изобретение №92001514/23 от 19 10 1992г, Гайфут 2 Автоматическое оружие по п 1, отличающееся тем, что наружная поверхность первого цилиндрического ротора сопрягается с коробчатым магазином и выполнена конической с конусом, обращенным к стволу, или с конусом, обращенным в противоположную от ствола сторону 3 Автоматическое оружие по п 1 , отличающееся тем, что кромки передней и задней стенок горловины коробчатого магазина выполнены упругими, а боковые стенки горловины имеют профильный вырез для извлечения верхнего боеприпаса ротором, сопрягающимся с коробчатым магазином 4 Автоматическое оружие по п 1, отличающееся тем, что внутренние поверхности передней и задней стенок коробчатого магазина имеют углубления, выполненные в виде взаимосимметричных зубчатых реек, а подаватель снабжен упругими выступами, входящими в межзубовое пространство, причем наклон зубьев зубчатых реек обеспечивает движение подавателя в направлении к горловине 5 Автоматическре оружие по п 1, отличающееся тем, что механизм подачи выполнен в виде Гобразной в сечении подпружиненной планки, охватывающей боковую и переднюю стенки коробчатого магазина и под воздействием поршнятолкателя и выступов в ствольной коробке совершает последовательно смещение к боковой стенке и перемещение вдоль нее на величину равную шагу подачи одного боеприпаса в горловину коробчатого магазина, причем при смещении к боковой стенке подпружиненная планка входит одним из своих выступов в зацепление с подавателем коробчатого магазина независимо от его расположения в коробчатом магазине динов М Ф , Официальный бюллетень Комитета Российской Федерации по патентам и товарным знакам № 24 1995г, Домодедовский полиграфический комплекс, Россия), содержащий ствол, магазин, ротор с патронниками в виде отверстий, выполненных продольно оси ствола, затвор Со О ю ГО ю 45359 четание магазина и ротора позволяет при помощи затвора подать из горловины магазина боелрипас без перекоса, так как ось симметрии патронника, в который подается боеприпас, совпадает с продольной осью боеприпаса, находящегося в положении подачи из горловины магазина Недостатком пистолета-револьвера является, например, последовательное выполнение подачи боеприпаса в патронник и экстракция стрелянной гильзы, что не позволяет повысить скорострельность, а так же наличие затвора, перемещение которого в момент выстрела изменяет положение центра тяжести пистолета-револьвера Известен пистолет (заявка на изобретение №93050915/23 от 09111993г, Измалков Г-И , Официальный бюллетень Комитета Российской Федерации по патентам и товарным знакам №5 1996г, Домодедовский полиграфический комплекс, Россия), не содержащий затвора и имеющий разъемный вдоль оси симметрии патронник Подача боеприпаса осуществляется вдоль оси ствола по направлению к патроннику из размещенного в подствольном пространстве трубчатого магазина Недостатком конструкции пистолета является последовательная подача боеприпаса в патронник и экстракция стрелянной гильзы, а так же то, что магазин выполнен трубчатым, что ограничивает его емкость Известен пистолет (патент № 2067742 от 29 09 1992 г, Измалков Г И , Официальный бюллетень Комитета Российской Федерации по патентам и товарным знакам № 28 1996г, Домодедовский полиграфический комплекс .Россия), не содержащий затвора и имеющий разъемный вдоль оси симметрии патронник Подача боеприпасов осуществляется двумя пластинами, размещенными в рукоятке по бокам магазина и снабженных упругодеформируемыми выступами Недостатком конструкции пистолета является последовательная подача боеприпаса в патронник г экстракция стрелянной гильзы, а так же то, что присоединяемый к пистолету магазин должен содержать максимальное количество боеприпасов, которые располагаются в магазине параллельно оси ствола Известен револьвер (заявка на изобретение №93038088/23 от 29 07 1993г, Калашников В М , Драгунов А Е , Мартынов С Б , Гордеев А В , Официальный бюллетень Комитета Российской Федерации по патентам и товарным знакам № 18 1995 г, Домодедовский полиграфический комплекс, Россия), ротор которого на своей наружной цилиндрической поверхности имеет продольные пазы, соединенные пазами спиральной формы одного направления вращения, и снабжен патронниками в виде отверстий, размещенных вдоль оси ствола Вращение ротора может осуществляться за счет перемещения толкателя, выполненного в виде спускового крючка, в продольных и спиральных пазах наружной цилиндрической поверхности Недостатком конструкции револьвера является то, что пазы выполнены на наружной поверхности под которой расположены патронники в виде отверстий, что не позволяет сопрягать с ротором по его наружной поверхности магазин и тем самым ограничивает количество выстрелов, которое можно произвести из данного револьвера без перезарядки Наиболее близкой по технической сущности к заявляемому автоматическому оружию является, выбранная в качестве прототипа, пушка (журнал "Зарубежное военное обозрение" №8 1992г стр 57, Издательство "Красная звезда" г Москва, Россия), содержащая ствол, цилиндрический ротор, на поверхности которого имеются углубления и одно из углублений, находящееся напротив казенного среза ствола, перекрыто щитом, внутренняя поверхность которого совместно с поверхностью углубления образует патронник, сопрягающийся с цилиндрическим ротором механизм подачи Недостатком выбранного прототипа является необходимость использования боеприпаса, гильза которого имеет в поперечном сечении форму треугольника с скругленными сторонами и то, что в углубление подается боеприпас, предварительно ориентированный вершиной треугольника вовнутрь углубления Наличие ротора с цилиндрической наружной поверхностью ограничивает расположение магазина относительно оси ствола, а именно не позволяет расположить вдоль ствола магазин с прямолинейными стенками без его изгиба или относительно ствола под углом отличным от угла 90 град, без перекоса боеприпасов в магазине Наличие зазора между щитом и ротором не позволяет использовать безгильзовый боеприпас, кроме этого величина зазора не может превышать величины упругой деформации гильзы боеприпаса в радиальном направлении, что обуславливает зависимость работоспособности конструкции пушки от присутствия грязи, нагара в указанном зазоре В основу изобретения поставлена задача, автоматическое оружие, содержащее ствольную коробку, ствол, механизм подачи с накопителем, путем применения поршня-толкателя, второго цилиндрического ротора с углублениями и пазом на наружной поверхности, где паз содержит прямые и спиральные участки и прилегающего передней торцевой поверхностью к казенному срезу ствола, кроме этого продольные края углублений первого цилиндрического ротора ограничены выемками, а продольные края углублений второго цилиндрического ротора ограничены выступами, кроме этого пазы первого и второго цилиндрических роторов продольно смещены на наружных поверхностях относительно углублений, кроме этого поршень-толкатель снабжен двумя пальцами и имеется возможность первому пальцу совершать перемещения в пазе первого цилиндрического ротора, а второму пальцу совершать перемещения в пазе второго цилиндрического ротора и направление спиральных участков паза первого цилиндрического ротора противоположно направлению спиральных участков паза второго цилиндрического ротора, кроме этого при нахождении пальцев в прямолинейных участках, выступы углубления второго цилиндрического ротора защемлены за счет вращения обеих цилиндрических роторов, выемками углубления первого цилиндрического ротора и эти углубления, при совпадении их осей симметрии с осью канала ствола, 45359 образуют круглый в поперечном сечении патронник, кроме этого наружная поверхность ротора, сопрягающегося с накопителем, выполненным в виде коробчатого магазина, может быть конической с конусом обращенным к стволу или с конусом обращенным в противоположную от ствола сторону, кроме этого кромки передней и задней стенки горловины коробчатого магазина выполнены упругими, а боковые стенки имеют профильный вырез для извлечения верхнего боеприпаса ротором, сопрягающимся с коробчатым магазином, кроме этого внутренние поверхности передней и задней стенок коробчатого магазина имеют углубления, выполненные в виде взаимосимметричных зубчатых реек, а подаватель снабжен упругими выступами, входящими в межзубовое пространство, причем наклон зубьев зубчатых реек обеспечивает движение подавателя в направлении к горловине, кроме этого механизм подачи выполнен в виде Г-образной в сечении подпружиненной планки, охватывающей боковую поверхность и переднюю стенки коробчатого магазина и имеющей возможность под воздействием поршнятолкателя и выступов в ствольной коробке совершать последовательно смещение к боковой стенке и перемещение вдоль нее на величину равную шагу подачи одного боеприпаса в горловину коробчатого магазина, причем при смещении к боковой стенке подпружиненная планка входит одним из своих выступов в зацепление с подавателем коробчатого магазина независимо от его расположения в коробчатом магазине, обеспечивается фиксация круглого в сечении боеприпаса, в том числе и безгильзового в положении подачи с последующей подачей ротором, сопрягающимся с коробчатым магазином, через профильный вырез в боковой стенке, расположение, относительно ствола, коробчатого магазина с прямолинейными стенками под углом отличным от угла равного 90 град, и с расположением боеприпасов внутри коробчатого магазина без перекоса, перемещение подавателя в направлении к горловине, воздействуя на него поршнем-толкателем посредством одного из выступов подпружиненной планки Сопоставительный анализ с аналогами и прототипом показывает, что заявляемое автоматическое оружие отличается следующими отличительными признаками имеется поршень-толкатель, прилегающий передней торцевой поверхностью к казенному срезу ствола второй цилиндрический ротор с углублениями и пазом, содержащим прямые и спиральные участки на наружной поверхности, продольные края углублений первого цилиндрического ротора ограничены выемками, продольные края углублений второго цилиндрического ротора ограничены выступами, пазы первого и второго цилиндрических роторов продольно смещены относительно углублений, поршеньтолкатель снабжен двумя пальцами, направление спиральных участков паза первого цилиндрического ротора противоположно направлению спиральных участков паза второго цилиндрического ротора, выступы углубления второго цилиндрического ротора могут быть защемлены за счет вращения обеих цилиндрических роторов выемками углубления первого цилиндрического ротора, при совпадении их осей симметрии с осью канала ствола, наружная поверхность ротора, сопрягающегося с коробчатым магазином, выполнена конической с конусом обращенным к стволу или с конусом обращенным в противоположную от ствола сторону, кромки передней и задней стенок горловины загнуты вовнутрь коробчатого магазина и выполнены упругими, а боковые стенки горловины имеют профильный вырез, внутренние поверхности передней и задней стенок коробчатого магазина имеют углубления, выполненные в виде взаимносимметричных зубчатых реек, подаватель снабжен упругими выступами, входящими в межзубовое пространство зубчатых реек, наклон зубьев зубчатых реек обеспечивает движение подавателя в направлении к горловине, механизм подачи выполнен в виде Г-образной в сечении подпружиненной планки, охватывающей боковую и переднюю стенки коробчатого магазина, подпружиненная планка имеет возможность под воздействием поршня-толкателя и выступов в ствольной коробке совершать последовательно смещение к боковой стенке и перемещение вдоль нее на величину равную шагу подачи одного боеприпаса в горловину коробчатого магазина, при смещении подпружиненная планка входит одним из своих выступов в зацепление с подавателем коробчатого магазина Использование отличительных признаков в совокупности с существенными характерными признаками заявляемого автоматического оружия позволит подать на линию выстрела непосредственно ротором круглые в поперечном сечении боеприпасы, в том числе и безгильзовые, из снаряженного, например, в фабричных условиях коробчатого магазина, который может состоять из двух элементов - корпус коробчатого магазина и подаватель, что снижает стоимость массового изготовления коробчатого магазина до величины, позволяющей использовать его в автоматическом оружии как разовое устройство, защемление без зазора выступов углублений одного ротора выемками углублений второго ротора исключает прорыв газов в момент выстрела вдоль патронника, скольжение в момент защемления выступов по выемкам позволит очистить площадь контакта защемления от нагара, грязи, произвести экстракцию стрелянной гильзы одновременно с подачей следующего боеприпаса, выполнение наружной поверхности ротора, сопрягающегося с коробчатым магазином, в виде конуса с вершиной обращенной к стволу позволит использовать коробчатый магазин с прямолинейным движением боеприпасов внутри него, с размещением коробчатого магазина вдоль отвода выполнение наружной поверхности ротора, сопрягающегося с коробчатым магазином, в виде конуса с вершиной обращенной в противоположную от ствола сторону позволит размещать коробчатый магазин, например, в рукоятке пистолета независимо от ее угла наклона и без перекоса боеприпасов в коробчатом магазине, что позволит стандартизовать коробчатые магазины равной емкости, используемые в различных конструкциях пистолетов и наполняемые одним видом боеприпаса Фиг1- Продольный разрез двух цилиндриче 45359 ских роторов, сопрягаемый с одним из роторов коробчатый магазин, ствол Фиг 2- Поперечный разрез двух цилиндрических роторов, сопрягаемый с одним из роторов коробчатый магазин, механизм подачи Отдельным видом изображено сопряжение углублений, образующих патронник Фиг 3- Продольный разрез цилиндрического ротора, конического ротора с конусом обращенным к стволу, ствол и расположенный вдоль ствола коробчатый магазин Фиг 4- Продольный разрез цилиндрического ротора, конического ротора с конусом обращенным от ствола сторону, сопрягаемый с ротором коробчатый магазин, ствол Автоматическое оружие (Фиг 1 и 2) содержит ствольную коробку 1 в которой размещены ротор 2 с двумя расположенными диаметрально противоположно углублениями 3 и 4, имеющими продольные выступы 5, ротор 6 с двумя расположенными диаметрально противоположно углублениями 7 и 8, имеющими продольные выемки 9, сопрягаемый с ротором 6 коробчатый магазин 10, снаряженный боеприпасами 11, Гобразная в сечении планка 12 с пружиной 13, поршень-толкатель 14, пальцы 15 и 16 которого имеют возможность перемещаться в пазах 17 и 18 роторов 2 и 6, боеприпас 19, находящийся на линии выстрела Выступы 5 углубления 3 защемлены выемками 9, углубление 8 находится напротив горловины 20 и обхватывает верхний боеприпас 21 Планка 12 находится в нижнем положении и отстоит на некотором расстоянии от боковой стенки 22 коробчатого магазина 10, упругие кромки 23 которого всегда отогнуты наружу при его сопряжении с ротором 6 Подаватель 24 упирается своими упругими выступами 25 в одну из пар зубьев 26 коробчатого магазина 10 Возможен вариант (Фиг 2) выполнения автоматического оружия отличающегося тем, что содержит ствольную коробку 1, в которой расположены цилиндрический ротор 2, ротор 6 выполнен коническим с конической поверхностью 27, обращенной в сторону ствола 28 и образующей телесный угол равный, например, 90 град,, сопрягаемый с ротором 6 и расположенный вдоль ствола 28 коробчатый магазин 10 с боеприпасами II, поршень-толкатель 14 Возможен вариант (Фиг 4) выполнения автоматического оружия отличающегося тем, что содержит ствольную коробку 1, в которой расположены цилиндрический ротор 2, ротор 6 выполнен коническим с конической поверхностью 29, обращенной в противоположную от ствола 28 сторону, сопрягаемый с ротором 6 коробчатый магазин 10 с боеприпасами II, поршень-толкатель 14 Под воздействием (Фиг 1) пороховых газов палец 15 поршня-толкателя 14 перемещается из правого окончания 30 прямого участка 31 в спиральный участок 32 и воздействует на внутреннюю боковую поверхность 33, а палец 16 перемещается из правого окончания 34 прямого участка 35 в спиральный участок 36 и воздействует на внутреннюю боковую поверхность 37, после перемещения в спиральных участках 32 и 36 пальцы 8 15 и 16 попадают в левые окончания 38 и 39 при достижении поршнем-толкателем 14 крайне левого положения В результате движения пальцев 15 и 16 в спиральных участках 32 и 36 имеет место синхронное взаимопротивоположное по направлению вращение на угол 180 град, ротора 2 и ротора 6 В начале вращения (Фиг 2) выступы 5 углубления 3 скользят по выемкам 9 углубления 7 и выходят из защемления, а углубление 8 ротора 6 выталкивает через профильный вырез 40 горловины 20 верхний боеприпас 21 и в дальнейшем перемещает его в зазоре, образованным ротором 6 и ствольной коробкой I на линию выстрела Одновременно с движением пальцев 15 и 16 в пазах 17 и 18 поршень-толкатель 14 воздействует, после выталкивания углублением 8 верхнего боеприпаса 21, на отгиб 41 планки 12, перемещающаяся благодаря своим профильным прорезям 42, в которые входят выступы 43 ствольной коробки 1, из нижнего положения в верхнее положение со смещением к боковой стенке 22 коробчатого магазина 10 Во время этого перемещения один из выступов 44 планки 12 взаимодействует с подавателем 24 и перемещает его вверх на величину подачи одного боеприпаса 11 При достижении планкой 12 верхнего положения упругие выступы 25 заскакивают за очередной верхний ряд зубьев 26 коробчатого магазина 10 и тем самым подаватель 24 и боеприпасы 11 занимают очередное верхнее положение Из крайне левого положения под воздействием, например, возвратной пружины поршеньтолкатель 14 перемещается в крайне правое положение При этом пальцы 15 и 16 из левых окончаний 38 и 39 перемещаются по прямым участкам 31 и 35 в правые окончания 30 и 34, а планка 12 под действием пружины 13 возвращается в нижнее положение В случае (ФигЗ), если ротор 6 выполнен коническим с конической поверхностью 27 обращенной в сторону ствола 28, то под воздействием пороховых газов на поршень-толкатель 14 палец 16 перемещается из крайне правого положения в крайне левое положение в пазе 17, расположенным на обратной конической поверхности 45, а палец 15 перемещается из крайне правого положения в крайне левое положение в пазе 18,расположенным на цилиндрической поверхности 46 ротора 2 Взаимодействие остальных элементов автоматического оружия аналогично взаимодействию этих элементов, когда ротор 2 и ротор 6 являются цилиндрическими В случае (Фиг 4), если ротор 6 выполнен коническим с конической поверхностью 29, обращенной в противоположную от ствола 28 сторону, то под воздействием пороховых газов на поршеньтолкатель 14 палец 16 перемещается из крайне правого положения в крайне левое положение в пазе 18, расположенным на обратной конической поверхности 45, а палец 15 перемещается из крайне правого положения в крайне левое положение в пазе 17, расположенным на цилиндрической поверхности 46 ротора 2 Взаимодействие остальных элементов автоматического оружия 9 45359 10 аналогично взаимодействию этих элементов, когда ротор 2 и ротор 6 являются цилиндрическими Фиг. 3 Фиг. 1 Фиг. 4 11 45359 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 12
