Апарат для лікування глибокого прикусу

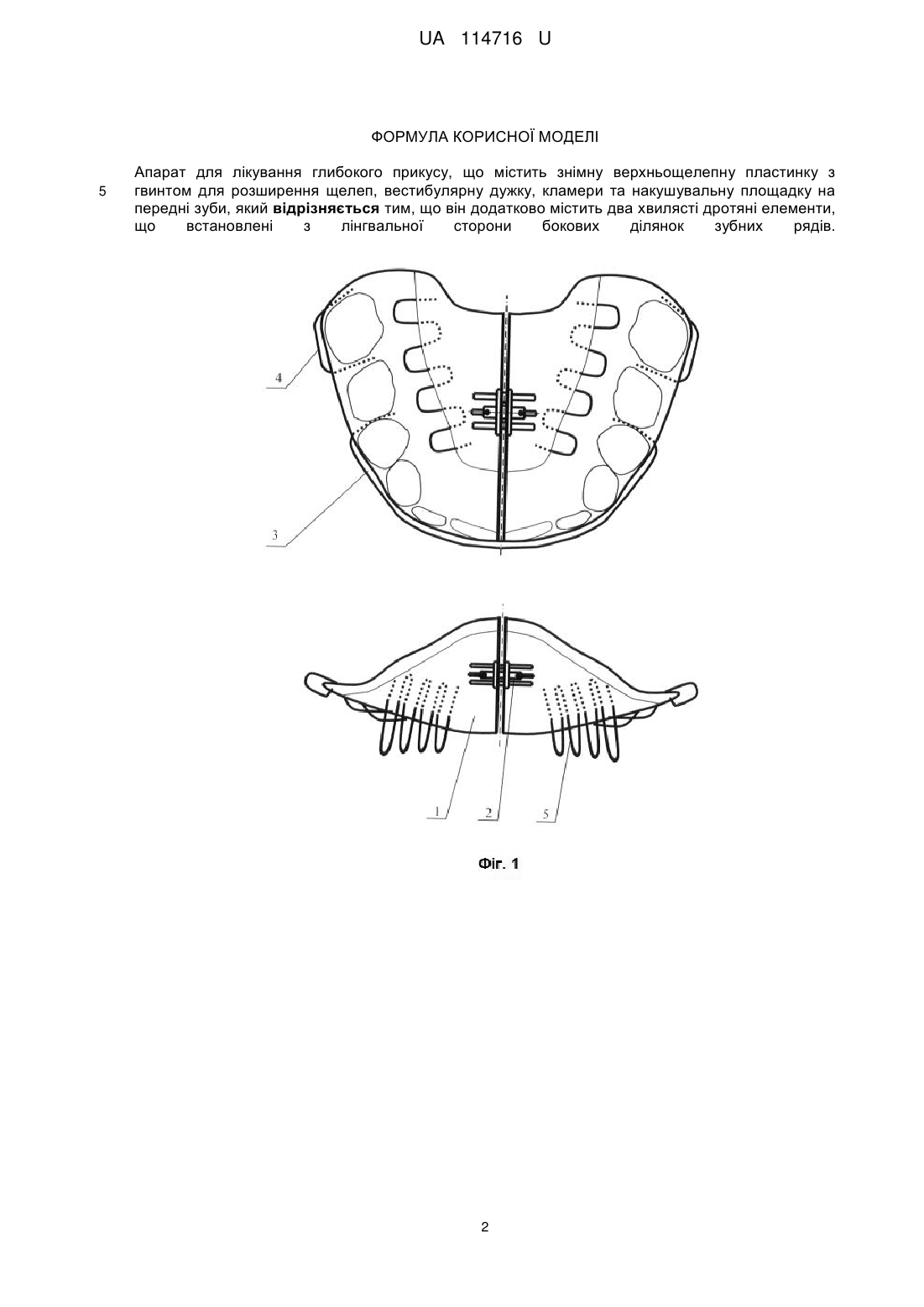

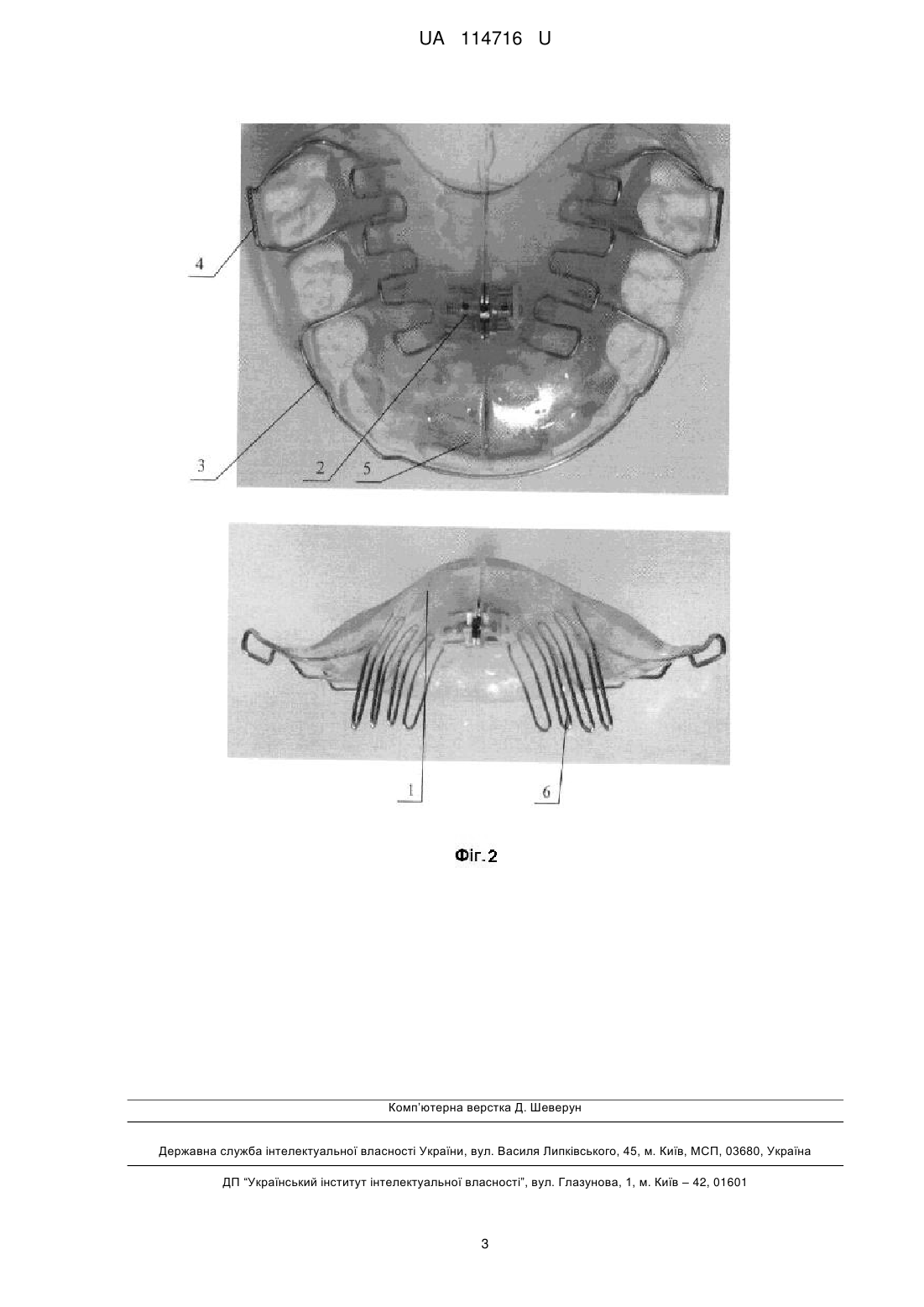

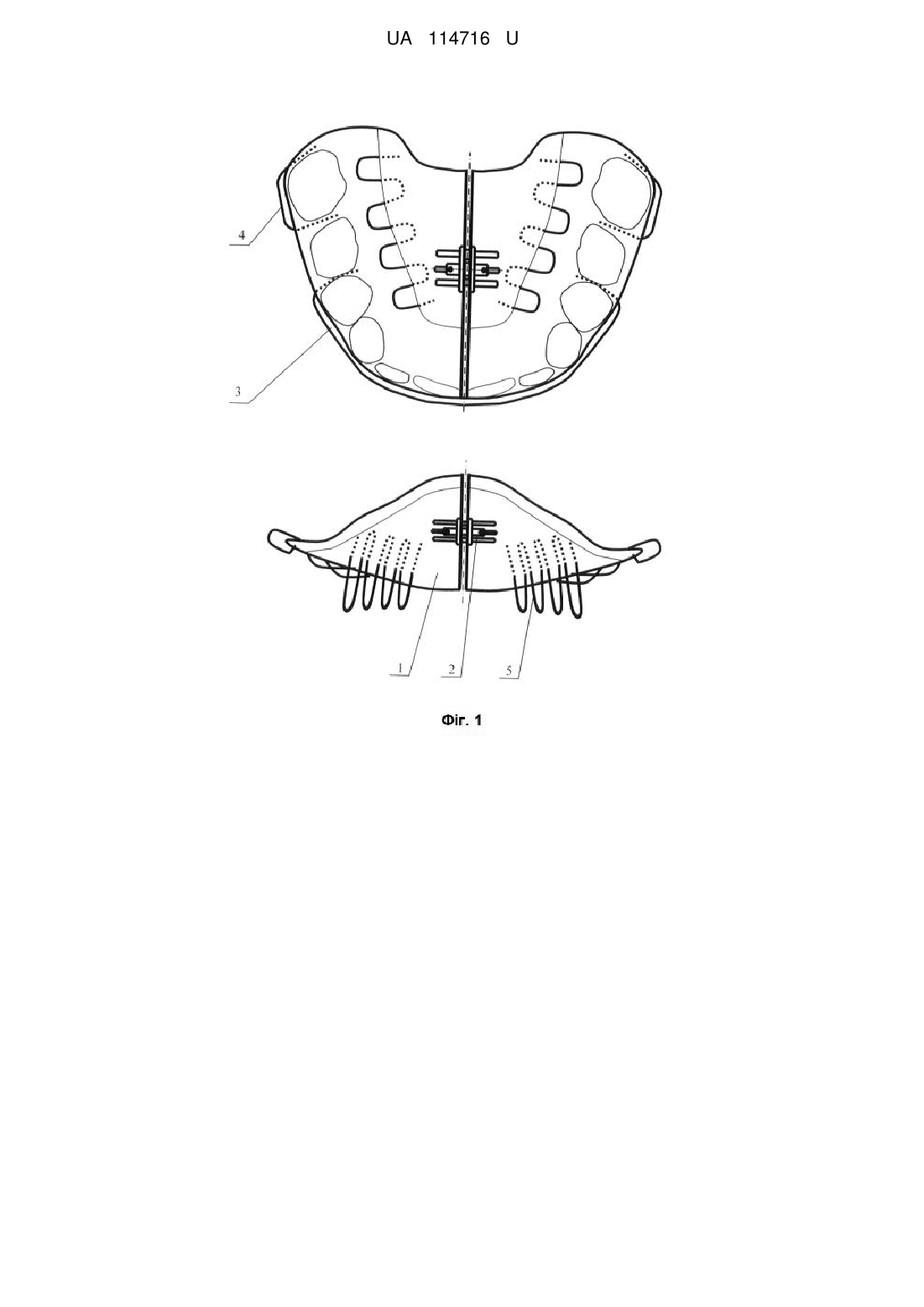

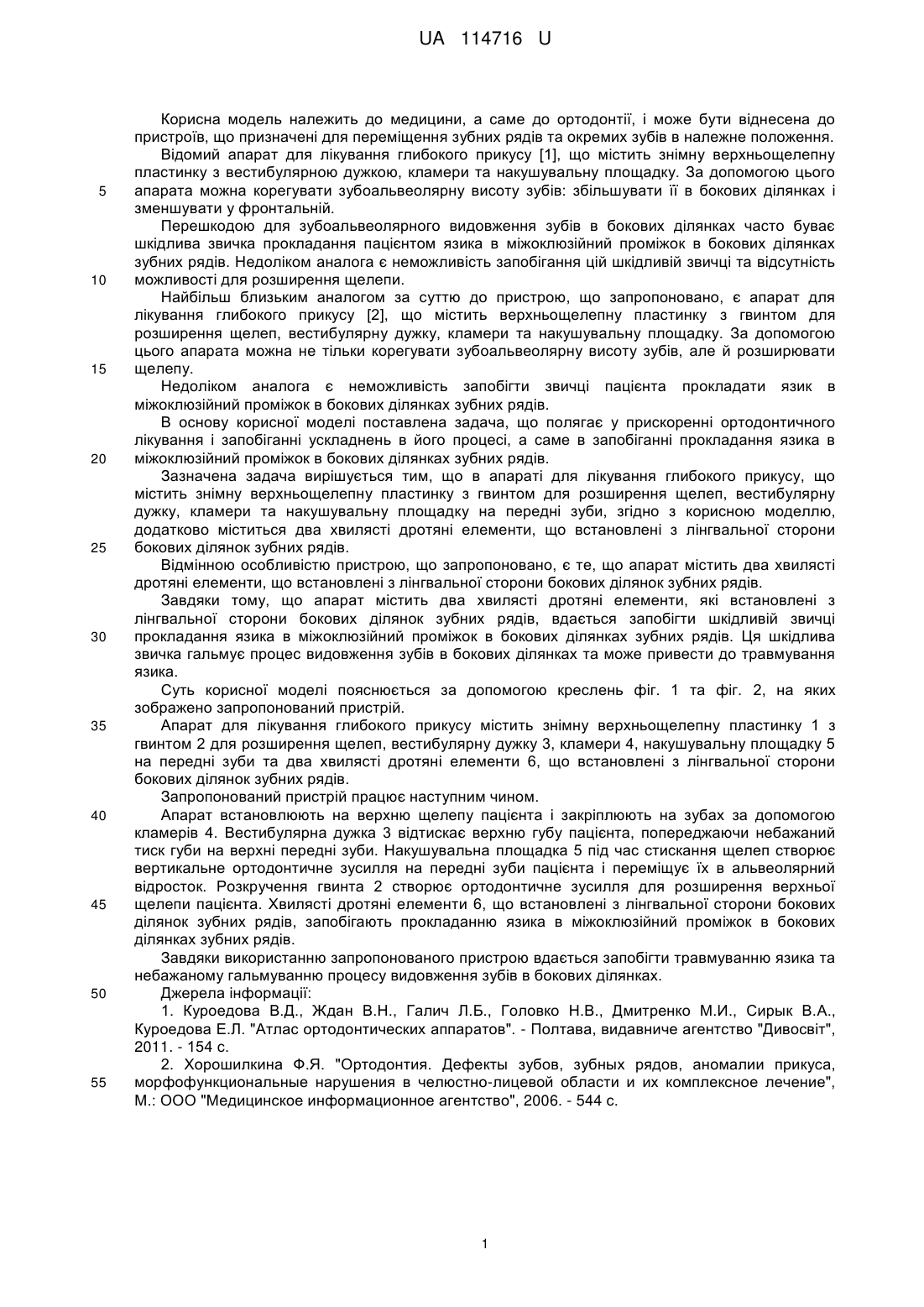

Реферат: Апарат для лікування глибокого прикусу містить знімну верхньощелепну пластинку з гвинтом для розширення щелеп, вестибулярну дужку, кламери та накушувальну площадку на передні зуби. Додатково містить два хвилясті дротяні елементи, що встановлені з лінгвальної сторони бокових ділянок зубних рядів. UA 114716 U (54) АПАРАТ ДЛЯ ЛІКУВАННЯ ГЛИБОКОГО ПРИКУСУ UA 114716 U UA 114716 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, а саме до ортодонтії, і може бути віднесена до пристроїв, що призначені для переміщення зубних рядів та окремих зубів в належне положення. Відомий апарат для лікування глибокого прикусу [1], що містить знімну верхньощелепну пластинку з вестибулярною дужкою, кламери та накушувальну площадку. За допомогою цього апарата можна корегувати зубоальвеолярну висоту зубів: збільшувати її в бокових ділянках і зменшувати у фронтальній. Перешкодою для зубоальвеолярного видовження зубів в бокових ділянках часто буває шкідлива звичка прокладання пацієнтом язика в міжоклюзійний проміжок в бокових ділянках зубних рядів. Недоліком аналога є неможливість запобігання цій шкідливій звичці та відсутність можливості для розширення щелепи. Найбільш близьким аналогом за суттю до пристрою, що запропоновано, є апарат для лікування глибокого прикусу [2], що містить верхньощелепну пластинку з гвинтом для розширення щелеп, вестибулярну дужку, кламери та накушувальну площадку. За допомогою цього апарата можна не тільки корегувати зубоальвеолярну висоту зубів, але й розширювати щелепу. Недоліком аналога є неможливість запобігти звичці пацієнта прокладати язик в міжоклюзійний проміжок в бокових ділянках зубних рядів. В основу корисної моделі поставлена задача, що полягає у прискоренні ортодонтичного лікування і запобіганні ускладнень в його процесі, а саме в запобіганні прокладання язика в міжоклюзійний проміжок в бокових ділянках зубних рядів. Зазначена задача вирішується тим, що в апараті для лікування глибокого прикусу, що містить знімну верхньощелепну пластинку з гвинтом для розширення щелеп, вестибулярну дужку, кламери та накушувальну площадку на передні зуби, згідно з корисною моделлю, додатково міститься два хвилясті дротяні елементи, що встановлені з лінгвальної сторони бокових ділянок зубних рядів. Відмінною особливістю пристрою, що запропоновано, є те, що апарат містить два хвилясті дротяні елементи, що встановлені з лінгвальної сторони бокових ділянок зубних рядів. Завдяки тому, що апарат містить два хвилясті дротяні елементи, які встановлені з лінгвальної сторони бокових ділянок зубних рядів, вдається запобігти шкідливій звичці прокладання язика в міжоклюзійний проміжок в бокових ділянках зубних рядів. Ця шкідлива звичка гальмує процес видовження зубів в бокових ділянках та може привести до травмування язика. Суть корисної моделі пояснюється за допомогою креслень фіг. 1 та фіг. 2, на яких зображено запропонований пристрій. Апарат для лікування глибокого прикусу містить знімну верхньощелепну пластинку 1 з гвинтом 2 для розширення щелеп, вестибулярну дужку 3, кламери 4, накушувальну площадку 5 на передні зуби та два хвилясті дротяні елементи 6, що встановлені з лінгвальної сторони бокових ділянок зубних рядів. Запропонований пристрій працює наступним чином. Апарат встановлюють на верхню щелепу пацієнта і закріплюють на зубах за допомогою кламерів 4. Вестибулярна дужка 3 відтискає верхню губу пацієнта, попереджаючи небажаний тиск губи на верхні передні зуби. Накушувальна площадка 5 під час стискання щелеп створює вертикальне ортодонтичне зусилля на передні зуби пацієнта і переміщує їх в альвеолярний відросток. Розкручення гвинта 2 створює ортодонтичне зусилля для розширення верхньої щелепи пацієнта. Хвилясті дротяні елементи 6, що встановлені з лінгвальної сторони бокових ділянок зубних рядів, запобігають прокладанню язика в міжоклюзійний проміжок в бокових ділянках зубних рядів. Завдяки використанню запропонованого пристрою вдається запобігти травмуванню язика та небажаному гальмуванню процесу видовження зубів в бокових ділянках. Джерела інформації: 1. Куроедова В.Д., Ждан В.Η., Галич Л.Б., Головко Н.В., Дмитренко М.И., Сирык В.Α., Куроедова Е.Л. "Атлас ортодонтических аппаратов". - Полтава, видавниче агентство "Дивосвіт", 2011. - 154 с. 2. Хорошилкина Ф.Я. "Ортодонтия. Дефекты зубов, зубных рядов, аномалии прикуса, морфофункциональные нарушения в челюстно-лицевой области и их комплексное лечение", Μ.: ΟΟΟ "Медицинское информационное агентство", 2006. - 544 с. 1 UA 114716 UФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Апарат для лікування глибокого прикусу, що містить знімну верхньощелепну пластинку з гвинтом для розширення щелеп, вестибулярну дужку, кламери та накушувальну площадку на передні зуби, який відрізняється тим, що він додатково містить два хвилясті дротяні елементи, що встановлені з лінгвальної сторони бокових ділянок зубних рядів. 2 UA 114716 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
