Шестеренна гідромашина

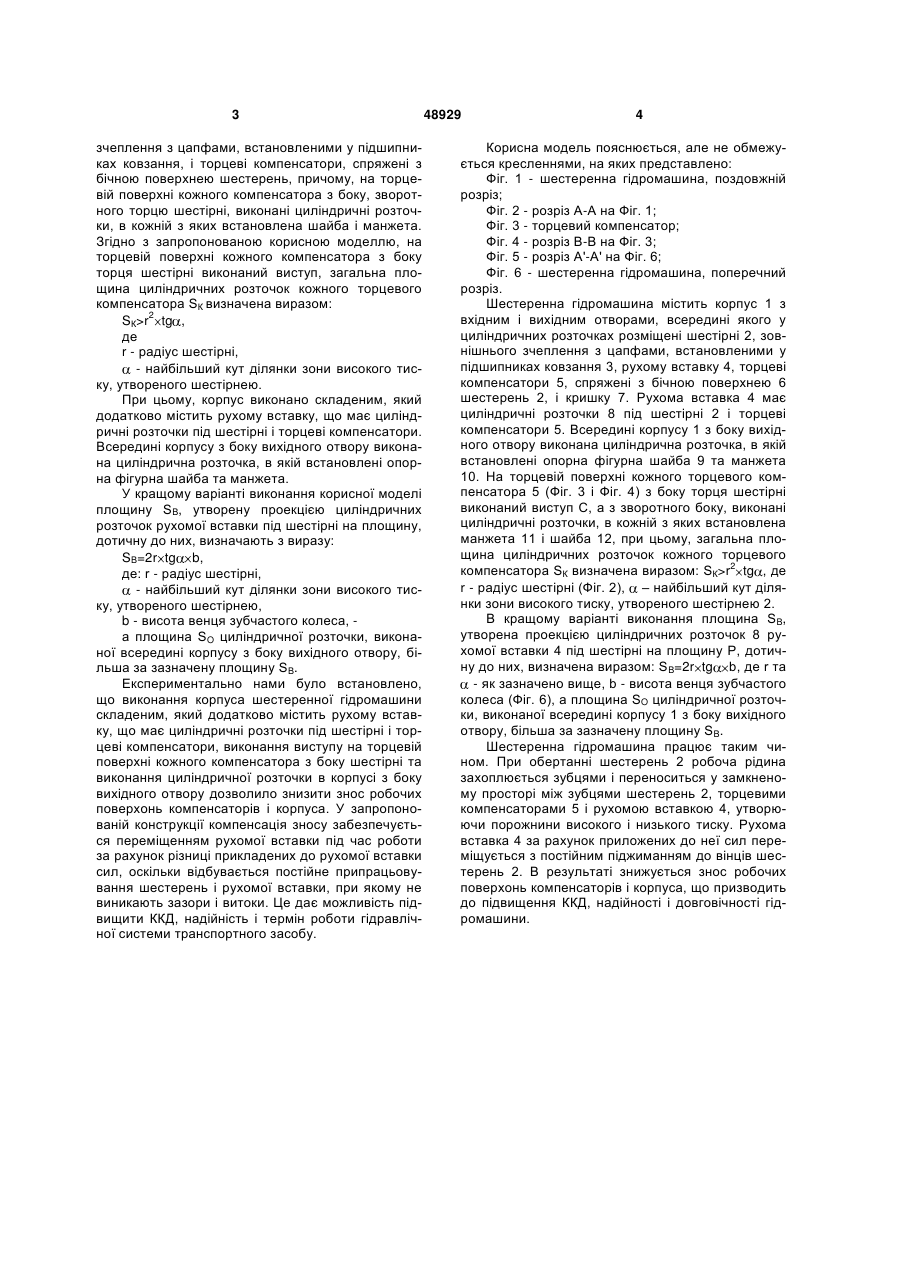

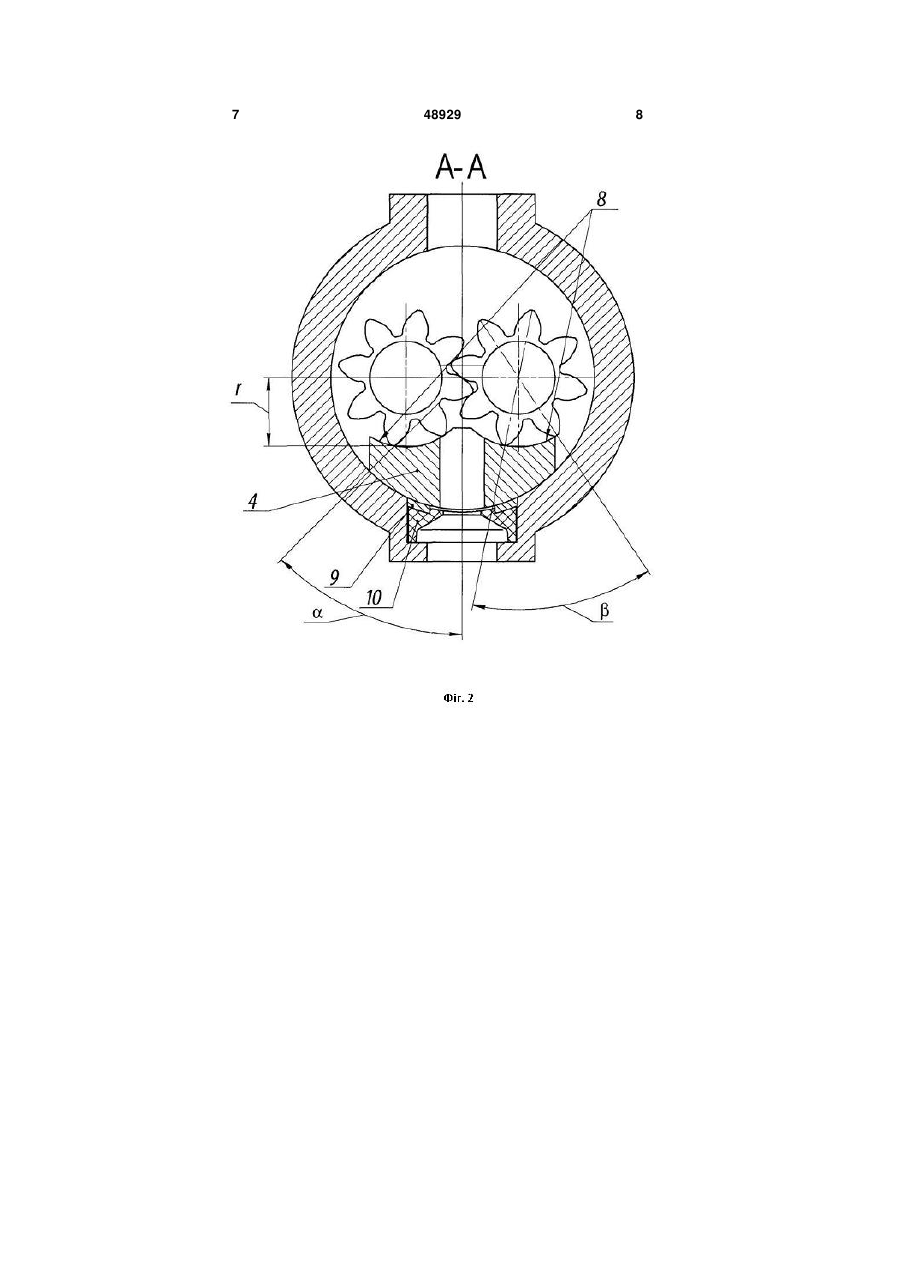

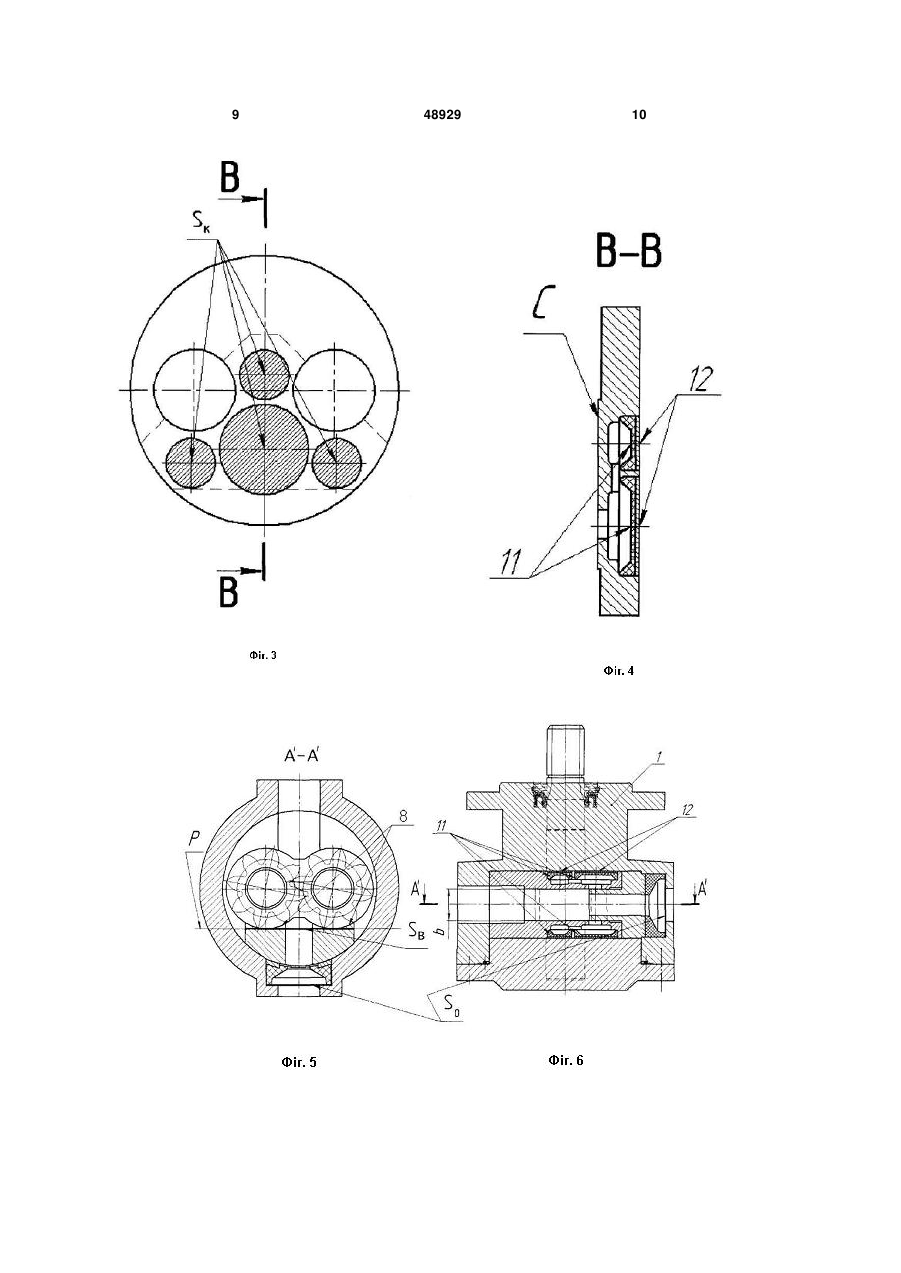

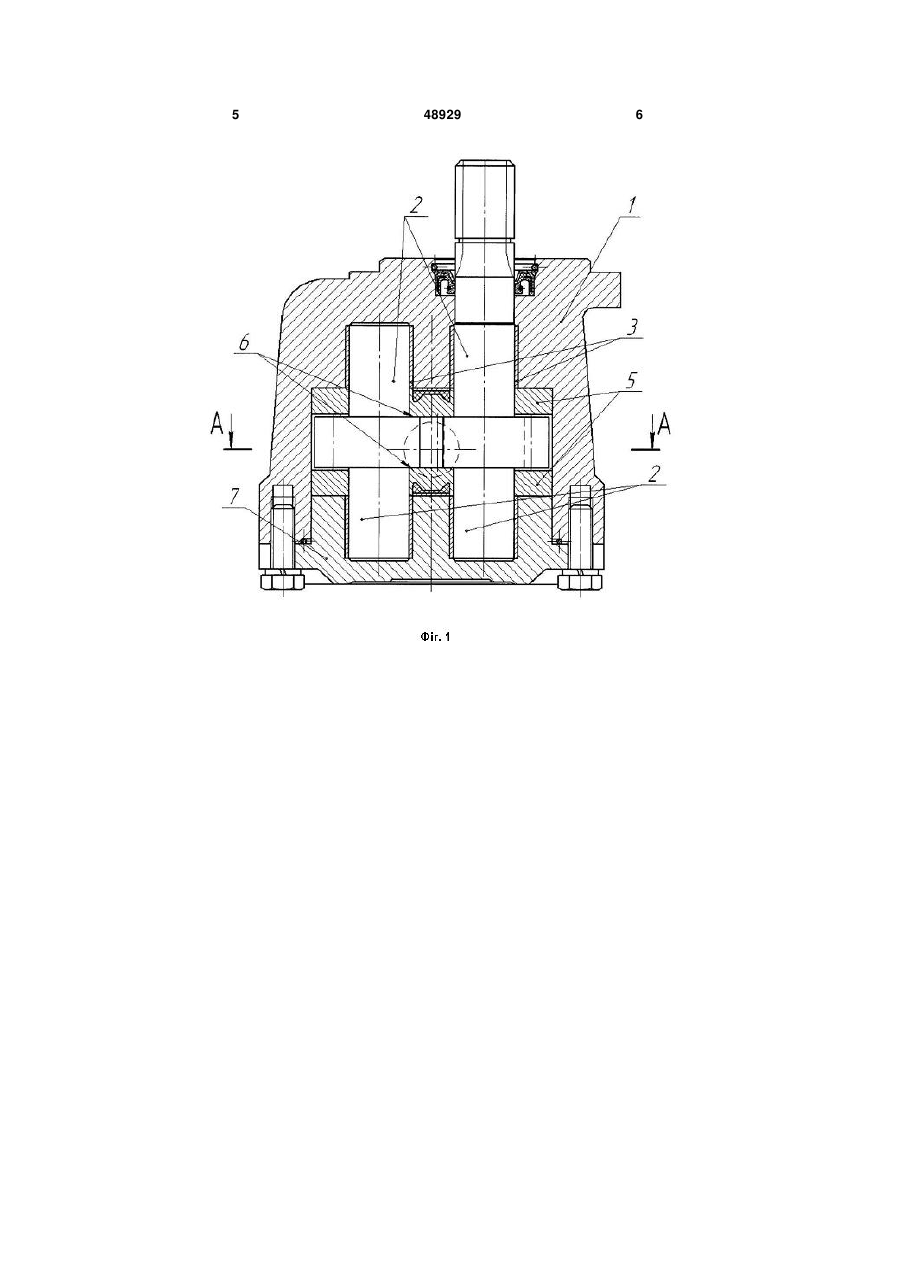

1. Шестеренна гідромашина, що містить кришку і корпус з вхідним і вихідним отворами, всередині якого розміщені шестерні зовнішнього зчеплення з цапфами, встановленими у підшипниках ковзання, і торцеві компенсатори, спряжені з бічною поверхнею шестерень, причому на торцевій поверхні кожного компенсатора з боку, зворотного торцю шестірні, виконані циліндричні розточки, в кожній з яких встановлена шайба і манжета, яка відрізняється тим, що на торцевій поверхні кожного компенсатора з боку торця шестірні виконаний виступ, загальна площина циліндричних розточок кожного торцевого компенсатора SK визначена виразом: SK>r2 tg , де U 2 (19) 1 3 зчеплення з цапфами, встановленими у підшипниках ковзання, і торцеві компенсатори, спряжені з бічною поверхнею шестерень, причому, на торцевій поверхні кожного компенсатора з боку, зворотного торцю шестірні, виконані циліндричні розточки, в кожній з яких встановлена шайба і манжета. Згідно з запропонованою корисною моделлю, на торцевій поверхні кожного компенсатора з боку торця шестірні виконаний виступ, загальна площина циліндричних розточок кожного торцевого компенсатора SК визначена виразом: SК>r2 tg , де r - радіус шестірні, - найбільший кут ділянки зони високого тиску, утвореного шестірнею. При цьому, корпус виконано складеним, який додатково містить рухому вставку, що має циліндричні розточки під шестірні і торцеві компенсатори. Всередині корпусу з боку вихідного отвору виконана циліндрична розточка, в якій встановлені опорна фігурна шайба та манжета. У кращому варіанті виконання корисної моделі площину SB, утворену проекцією циліндричних розточок рухомої вставки під шестірні на площину, дотичну до них, визначають з виразу: SB=2r tg b, де: r - радіус шестірні, - найбільший кут ділянки зони високого тиску, утвореного шестірнею, b - висота венця зубчастого колеса, а площина SO циліндричної розточки, виконаної всередині корпусу з боку вихідного отвору, більша за зазначену площину SB. Експериментально нами було встановлено, що виконання корпуса шестеренної гідромашини складеним, який додатково містить рухому вставку, що має циліндричні розточки під шестірні і торцеві компенсатори, виконання виступу на торцевій поверхні кожного компенсатора з боку шестірні та виконання циліндричної розточки в корпусі з боку вихідного отвору дозволило знизити знос робочих поверхонь компенсаторів і корпуса. У запропонованій конструкції компенсація зносу забезпечується переміщенням рухомої вставки під час роботи за рахунок різниці прикладених до рухомої вставки сил, оскільки відбувається постійне припрацьовування шестерень і рухомої вставки, при якому не виникають зазори і витоки. Це дає можливість підвищити ККД, надійність і термін роботи гідравлічної системи транспортного засобу. 48929 4 Корисна модель пояснюється, але не обмежується кресленнями, на яких представлено: Фіг. 1 - шестеренна гідромашина, поздовжній розріз; Фіг. 2 - розріз А-А на Фіг. 1; Фіг. 3 - торцевий компенсатор; Фіг. 4 - розріз В-В на Фіг. 3; Фіг. 5 - розріз А'-А' на Фіг. 6; Фіг. 6 - шестеренна гідромашина, поперечний розріз. Шестеренна гідромашина містить корпус 1 з вхідним і вихідним отворами, всередині якого у циліндричних розточках розміщені шестірні 2, зовнішнього зчеплення з цапфами, встановленими у підшипниках ковзання 3, рухому вставку 4, торцеві компенсатори 5, спряжені з бічною поверхнею 6 шестерень 2, і кришку 7. Рухома вставка 4 має циліндричні розточки 8 під шестірні 2 і торцеві компенсатори 5. Всередині корпусу 1 з боку вихідного отвору виконана циліндрична розточка, в якій встановлені опорна фігурна шайба 9 та манжета 10. На торцевій поверхні кожного торцевого компенсатора 5 (Фіг. 3 і Фіг. 4) з боку торця шестірні виконаний виступ С, а з зворотного боку, виконані циліндричні розточки, в кожній з яких встановлена манжета 11 і шайба 12, при цьому, загальна площина циліндричних розточок кожного торцевого компенсатора SК визначена виразом: SК>r2 tg , де r - радіус шестірні (Фіг. 2), – найбільший кут ділянки зони високого тиску, утвореного шестірнею 2. В кращому варіанті виконання площина SB, утворена проекцією циліндричних розточок 8 рухомої вставки 4 під шестірні на площину Р, дотичну до них, визначена виразом: SB=2r tg b, де r та - як зазначено вище, b - висота венця зубчастого колеса (Фіг. 6), а площина SO циліндричної розточки, виконаної всередині корпусу 1 з боку вихідного отвору, більша за зазначену площину SB. Шестеренна гідромашина працює таким чином. При обертанні шестерень 2 робоча рідина захоплюється зубцями і переноситься у замкненому просторі між зубцями шестерень 2, торцевими компенсаторами 5 і рухомою вставкою 4, утворюючи порожнини високого і низького тиску. Рухома вставка 4 за рахунок приложених до неї сил переміщується з постійним піджиманням до вінців шестерень 2. В результаті знижується знос робочих поверхонь компенсаторів і корпуса, що призводить до підвищення ККД, надійності і довговічності гідромашини. 5 48929 6 7 48929 8 9 48929 10 11 Комп’ютерна верстка В. Мацело 48929 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
