Шестеренна гідромашина

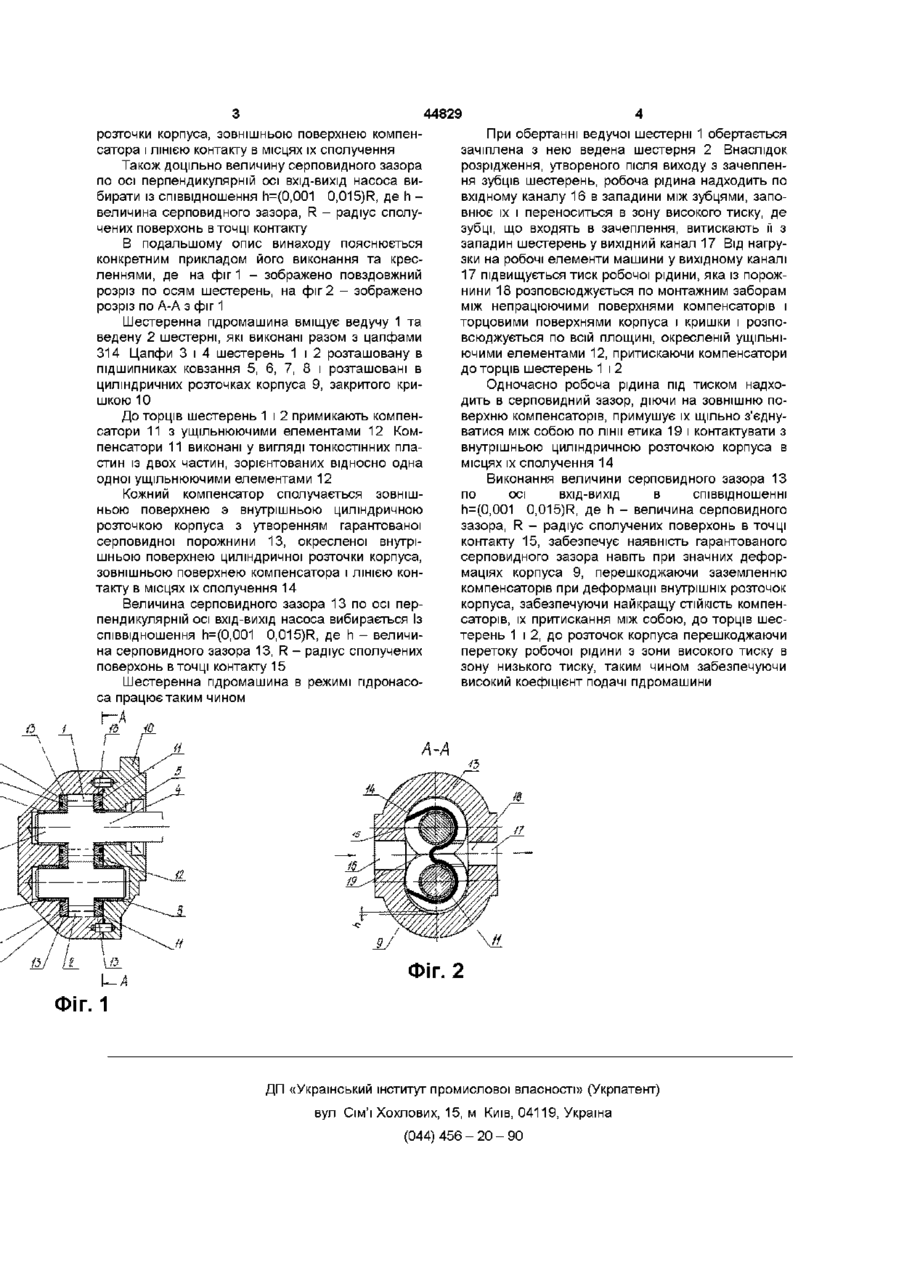

1 Шестеренна гідромашина зовнішнього зачеплення, що містить корпус, в циліндричних розточках якого розміщені шестерні з цапфами, які розташовані в підшипниках ковзання, компенсатори торцевих зазорів у вигляді тонкостінних пластин з ущільнюючими елементами і принаймні одну торцеву кришку, яка відрізняється тим, що кожний компенсатор складений з двох частин, зорієнтованих відносно одна одної ущільнюючими елементами 2 Шестеренна гідромашина за п 1, яка відрізняється тим, що кожний компенсатор сполучений зовнішньою циліндричною поверхнею з внутрішньою розточкою корпуса з утворенням гарантованої серпоподібної порожнини, окресленої внутрішньою поверхнею циліндричної розточки корпуса, зовнішньою поверхнею компенсатора і ЛІНІЄЮ контакту в місцях їх сполучення 3 Шестеренна гідромашина за п 1, яка відрізняється тим, що величина зазору серпоподібної порожнини по осі, перпендикулярній осі ВХІД-ВИХІД, вибирається із співвідношення h=(0,001 0,015)R, де h - величина серпоподібного зазору, R - радіус сполучених поверхонь в точці контакту О Винахід належить до галузі гідравлічних машин, зокрема шестеренних гідромашин, що, можуть бути використані в гідравлічних системах тракторів як загального, так і промислового призначення, екскаваторів, сільськогосподарських, дорожно-будівельних та інших машин ВІДОМІ шестеренні гідромашини, які можуть бути використані в гідросистемах приведених машин, із яких найбільш близькою по технічній суті і досягаемому результату до запропонованої гідромашини є гідромашина по патенту США (SU 3371615), яка вміщує розташовані в корпусі шестерні з цапфами, встановлені в підшипниках ковзання, компенсатори з розміщеними в них еластичними манжетами Недоліком цієї гідромашини є те, що таке виконання компенсатора за одне ціле в вигляді "ВІСІМКИ" не дозволяє здійснювати надійну компенсацію торцових зазорів, тому що завжди мають місце похибки виготовлення зубчатого вінця по висоті, неплощиність поверхонь компенсаторів, прилягаючих до торців шестерень, розташування осей шестерень, тобто їх перекіс та ІНШІ похибки розташування форм і елементів гідромашини Окрім того, виконання компенсатора цільним в вигляді ВІСІМКИ є трудомістким, енерго і матеріалоємним фактором Наведені недоліки, витікаючі з похибок виготовлення, не дозволяють забезпечити достатньо високих вихідних параметрів, особливо коефіцієнта подачі гідромашини В основу винаходу покладене завдання створення шестеренної гідромашини з високим коефіцієнтом подачі, з підвищеною ДОВГОВІЧНІСТЮ І більш низькою собівартістю Поставлене завдання вирішується тим, що в ВІДОМІЙ гідромашині, вміщуючій корпус, в циліндричних розточках якого розміщені шестерні з цапфами, розташованими в підшипниках ковзання, компенсатори торцових зазорів у вигляді тонкостінних пластин з ущільнюючими елементами 1 принаймні одну торцову кришку, згідно з винаходом кожний компенсатор складається із двох частин, зорієнтованих відносно один одного ущільнюючими елементами При цьому доцільно, щоб кожний компенсатор мав сполучення зовнішньої поверхні з внутрішньою циліндричною розточкою корпуса з утворенням гарантованої серповидної порожнини, окресленої внутрішньою поверхнею циліндричної 00 44829 розточки корпуса, зовнішньою поверхнею компенсатора і ЛІНІЄЮ контакту в місцях їх сполучення Також доцільно величину серповидного зазора по осі перпендикулярній осі ВХІД-ВИХІД насоса вибирати із співвідношення h=(0,001 0,015)R, де h величина серповидного зазора, R - радіус сполучених поверхонь в точці контакту В подальшому опис винаходу пояснюється конкретним прикладом його виконання та кресленнями, де на фіг 1 - зображено повздовжний розріз по осям шестерень, на фіг 2 - зображено розріз по А-А з фіг 1 Шестеренна гідромашина вміщує ведучу 1 та ведену 2 шестерні, які виконані разом з цапфами 314 Цапфи 3 і 4 шестерень 1 і 2 розташовану в підшипниках ковзання 5, 6, 7, 8 і розташовані в циліндричних розточках корпуса 9, закритого кришкою 10 До торців шестерень 1 і 2 примикають компенсатори 11 з ущільнюючими елементами 12 Компенсатори 11 виконані у вигляді тонкостінних пластин із двох частин, зорієнтованих відносно одна одної ущільнюючими елементами 12 Кожний компенсатор сполучається зовнішньою поверхнею э внутрішньою циліндричною розточкою корпуса з утворенням гарантованої серповидної порожнини 13, окресленої внутрішньою поверхнею циліндричної розточки корпуса, зовнішньою поверхнею компенсатора і ЛІНІЄЮ контакту в місцях їх сполучення 14 Величина серповидного зазора 13 по осі перпендикулярній осі ВХІД-ВИХІД насоса вибирається Із співвідношення h=(0,001 0,015)R, де h - величина серповидного зазора 13, R - радіус сполучених поверхонь в точці контакту 15 Шестеренна гідромашина в режимі гідронасоса працює таким чином При обертанні ведучої шестерні 1 обертається зачіплена з нею ведена шестерня 2 Внаслідок розрідження, утвореного після виходу з зачеплення зубців шестерень, робоча рідина надходить по вхідному каналу 16 в западини між зубцями, заповнює їх і переноситься в зону високого тиску, де зубці, що входять в зачеплення, витискають її з западин шестерень у вихідний канал 17 Від нагрузки на робочі елементи машини у вихідному каналі 17 підвищується тиск робочої рідини, яка із порожнини 18 розповсюджується по монтажним заборам між непрацюючими поверхнями компенсаторів і торцовими поверхнями корпуса і кришки і розповсюджується по всій площині, окресленій ущільніючими елементами 12, притискаючи компенсатори до торців шестерень 1 і 2 Одночасно робоча рідина під тиском надходить в серповидний зазор, діючи на зовнішню поверхню компенсаторів, примушує їх щільно з'єднуватися між собою по лінії етика 19 і контактувати з внутрішньою циліндричною розточкою корпуса в місцях їх сполучення 14 Виконання величини серповидного зазора 13 по осі ВХІД-ВИХІД в співвідношенні h=(0,001 0,015)R, де h - величина серповидного зазора, R - радіус сполучених поверхонь в точці контакту 15, забезпечує наявність гарантованого серповидного зазора навіть при значних деформаціях корпуса 9, перешкоджаючи заземленню компенсаторів при деформації внутрішніх розточок корпуса, забезпечуючи найкращу СТІЙКІСТЬ компенсаторів, їх притискання між собою, до торців шестерень 1 і 2, до розточок корпуса перешкоджаючи перетоку робочої рідини з зони високого тиску в зону низького тиску, таким чином забезпечуючи високий коефіцієнт подачі гідромашини А-А Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
