Пристрій для діагностики та блокування потоку рідини або газу низького тиску в трубопроводах

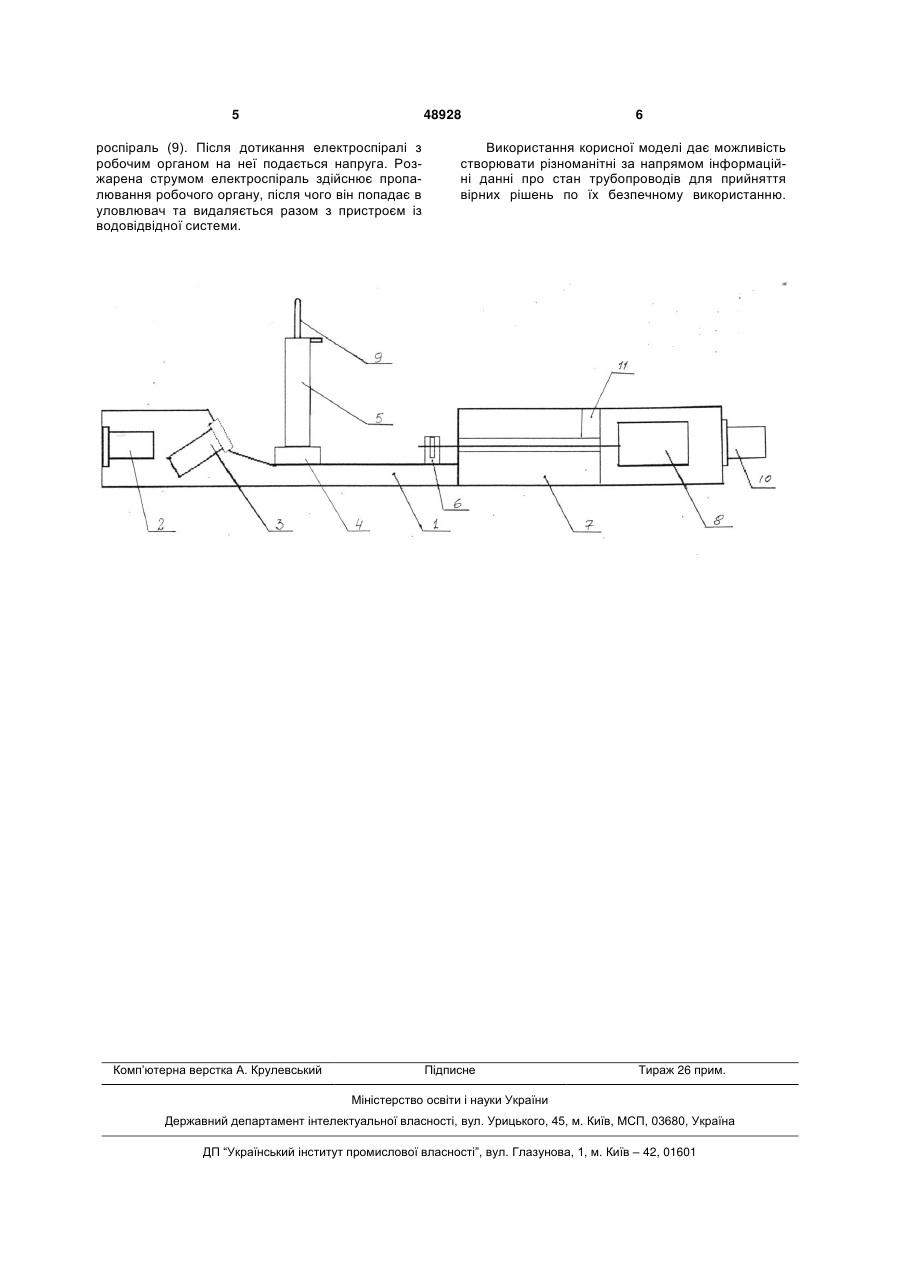

1. Пристрій для діагностики та блокування потоку рідини або газу низького тиску в трубопроводах, який містить систему відеоспостереження, яка складається принаймні із відеокамер прямого та бокового спостереження, вмонтованих всередину корпусу, штовхач, робочий орган перекриття трубопроводу з елементом для його фіксації і тра 3 ному освітленні, яке в процесі роботи в темряві дає бліки, а це погіршує якість роботи пристрою. В основу корисної моделі поставлене завдання створити таку конструкцію пристрою для діагностики та блокування потоку рідини або газу низького тиску в трубопроводах, шляхом удосконалення відомої, яка б забезпечила компактність пристрою, зручність в роботі, гарантоване блокування потоку рідини по різних діаметрах труб, газопроводів низького тиску, повітроводів системи вентиляції, блокування систем горизонтального водовідведення всередині помешкань будь якої поверховості, не порушуючи загальну систему водовідведення помешкань. Пристрій можливо використовувати для діагностики потоку рідини, яка поступає зверху вертикального трубопроводу, так як корпус пристрою герметичний, стійкий до агресивних середовищ, зручний в експлуатації, забезпечує можливості його багаторазового використання. Пристрій, що пропонується, можливо використовувати також для діагностики трубопроводів та їх вертикального та горизонтального блокування з метою подальшого ремонту трубопроводу та його розблокування. При цільовому використанні пристрою не порушуються санітарно-гігієнічні норми експлуатації мереж. Ця задача вирішується наступним шляхом: у пристрої для діагностики та блокування потоку рідини або газу низького тиску в трубопроводах, який містить систему відеоспостереження, яка складається, принаймні, із відеокамер прямого та бокового спостереження, вмонтованих всередину корпусу, штовхач, робочий орган перекриття трубопроводу з елементом для його фіксації і транспортування, електромагніт, систему вводу пристрою в трубопровід та систему керування, згідно корисної моделі, він додатково містить ємність з розрахованим надлишковим тиском, розташовану в корпусі пристрою, а в якості відеокамери прямого спостереження використовується камера з інфрачервоним випромінюванням. Система вводу пристрою в трубопровід містить, принаймні, кабель зв'язку і живлення.. Система керування містить, принаймні, пульт керування різноманітними операціями роботи пристрою. Штовхач містить елемент пропікання, наприклад, електроголку. Робочий орган перекриття трубопроводу виконано із еластичного матеріалу. Загальними ознаками найближчого аналога і технічного рішення, що заявляється, є наступні: - система відеоспостереження; - система відеоспостереження складається, принаймні, із відеокамери прямого та бокового спостереження, вмонтованих всередину корпусу; - штовхач; - робочий орган перекриття трубопроводу; - елемент фіксації і транспортування; - систему вводу пристрою в трубопровід ; - систему керування. Відмітними ознаками є наступні; - ємність з розрахованим надлишковим тиском, розташовану в корпусі пристрою; 48928 4 - мотор-редуктор для розблокування механізму електроклапана ємності з розрахованим надлишковим тиском; - електроклапан; - в якості відеокамери прямого спостереження використовується камера з інфрачервоним випромінюванням. Причинно-наслідковий зв'язок між достатніми у всіх випадках істотними ознаками запропонованого рішення і отриманими підсумковими технічними результатами забезпечують нові технічні якості, дозволяючи в сполученні з відомими ознаками отримати технічні результати, означені в постановці задачі. Корисна модель, що заявляється, пояснюється кресленням, на якому однакові елементи мають однакові цифрові позначення. На кресленні представлено загальну схему конструкції пристрою. Пристрій складається із корпусу (1), відеокамери прямого спостереження (2) та відеокамери бокового спостереження (3), штовхача (4), робочий орган перекриття трубопроводу (5), елемент фіксації робочого органу (6) і його транспортування, ємність з розрахованим надлишковим повітрям (7), мотор-редуктор для розблокування механізму електроклапана ємності з розрахованим надлишковим тиском (8), елемент пропікання (9), систему вводу (10) пристрою в трубопровід в комплекті з кабелем зв'язку і живлення, електроклапан (11). Пристрій також закомплектований системою керування, відео монітором та автономним джерелом живлення. Приклад 1 Змонтований корпус (1) пристрою за допомогою системи вводу (10) пристрою в трубопровід вводиться зверху, наприклад, у вертикальний стояк з горища багатоповерхового жилого помешкання. За допомогою відеокамери прямого відеоспостереження (2) з інфрачервоним випромінюванням визначають місце перекриття стічного відводу абонента-користувача. У разі необхідності використовують відеокамеру бокового спостереження (3). Робочий орган перекриття трубопроводу (5), не заповнений повітрям, підводиться до бокового відводу стічної системи за допомогою штовхана (4) та елемента фіксації робочого органу (6) і його транспортування. Центрівка робочого органу перекриття трубопроводу (5) по місцю здійснюється за допомогою системи керування. Дистанційно, за допомогою мотор-редуктора (8), робочий орган (5) розміщують в боковий відвід стоку на глибину приблизно 100мм. Потім в робочий орган із ємності з розрахованим надлишковим повітрям (7) подають стиснуте повітря шляхом відкриття електроклапану (11). Робочий орган приймає овальну форму, заповнює повністю перетин відводу та перекриває герметично каналізаційний стік абонентакористувача на тривалий час. Після цього пристрій вилучають із вертикальної стічної труби. Звільнення встановленої блокіровки стічної системи абонента-користувача проводиться за допомогою цього ж пристрою, за допомогою тих самих операцій. Різниця цього режиму в тому, що на штовхач (4) закріплюється, наприклад, елект 5 48928 роспіраль (9). Після дотикання електроспіралі з робочим органом на неї подається напруга. Розжарена струмом електроспіраль здійснює пропалювання робочого органу, після чого він попадає в уловлювач та видаляється разом з пристроєм із водовідвідної системи. Комп’ютерна верстка А. Крулевський 6 Використання корисної моделі дає можливість створювати різноманітні за напрямом інформаційні данні про стан трубопроводів для прийняття вірних рішень по їх безпечному використанню. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
