Пристрій для установлення профільних маякових рейок

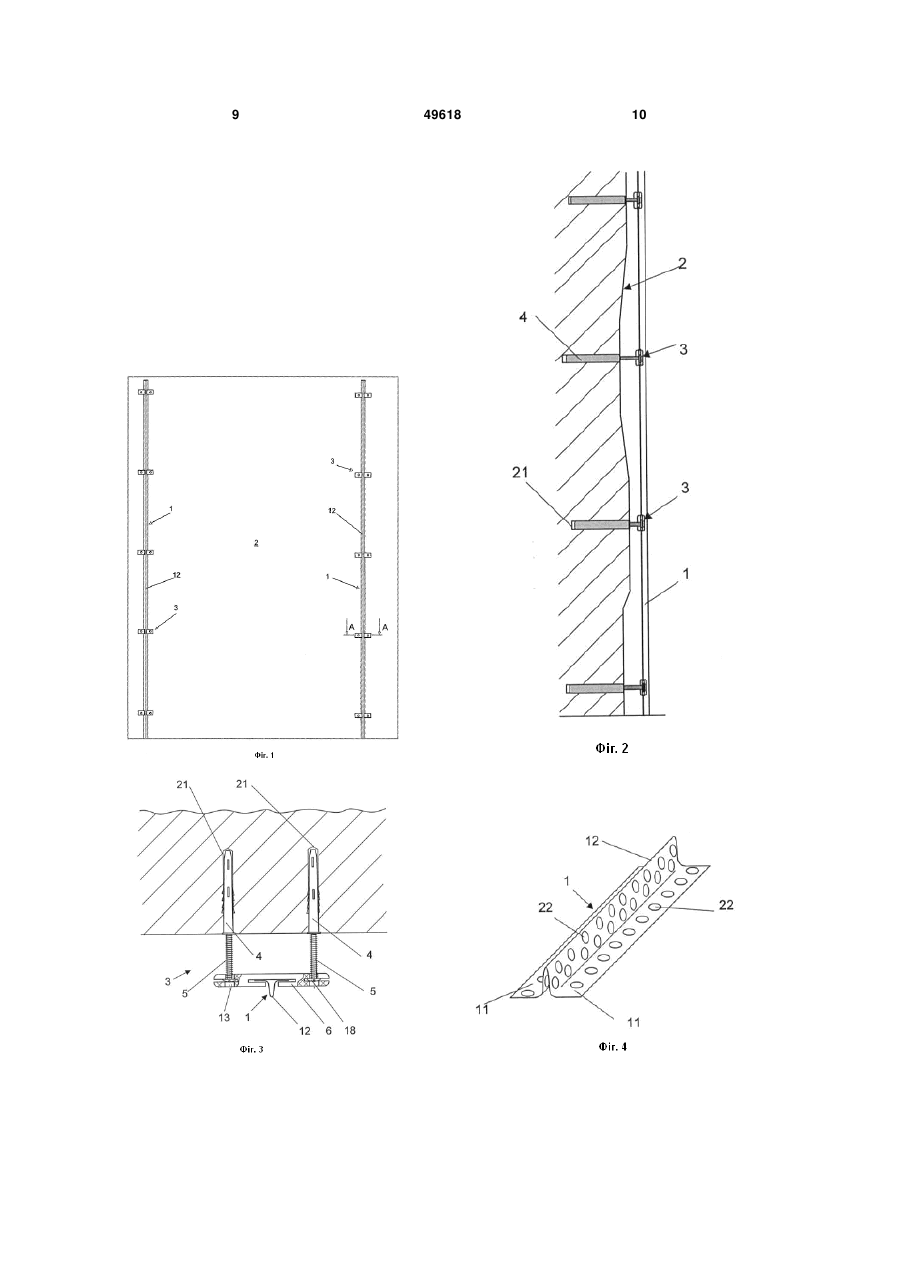

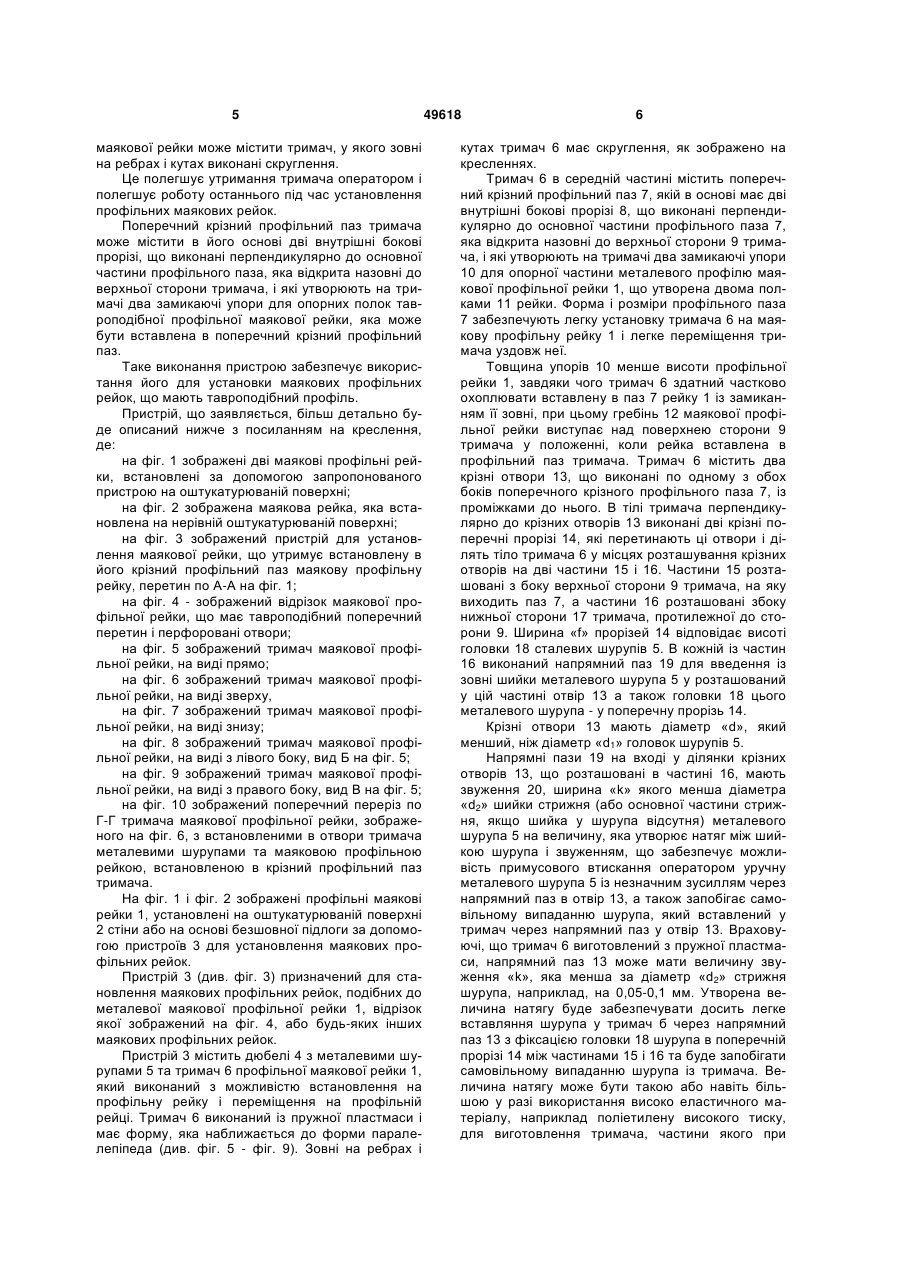

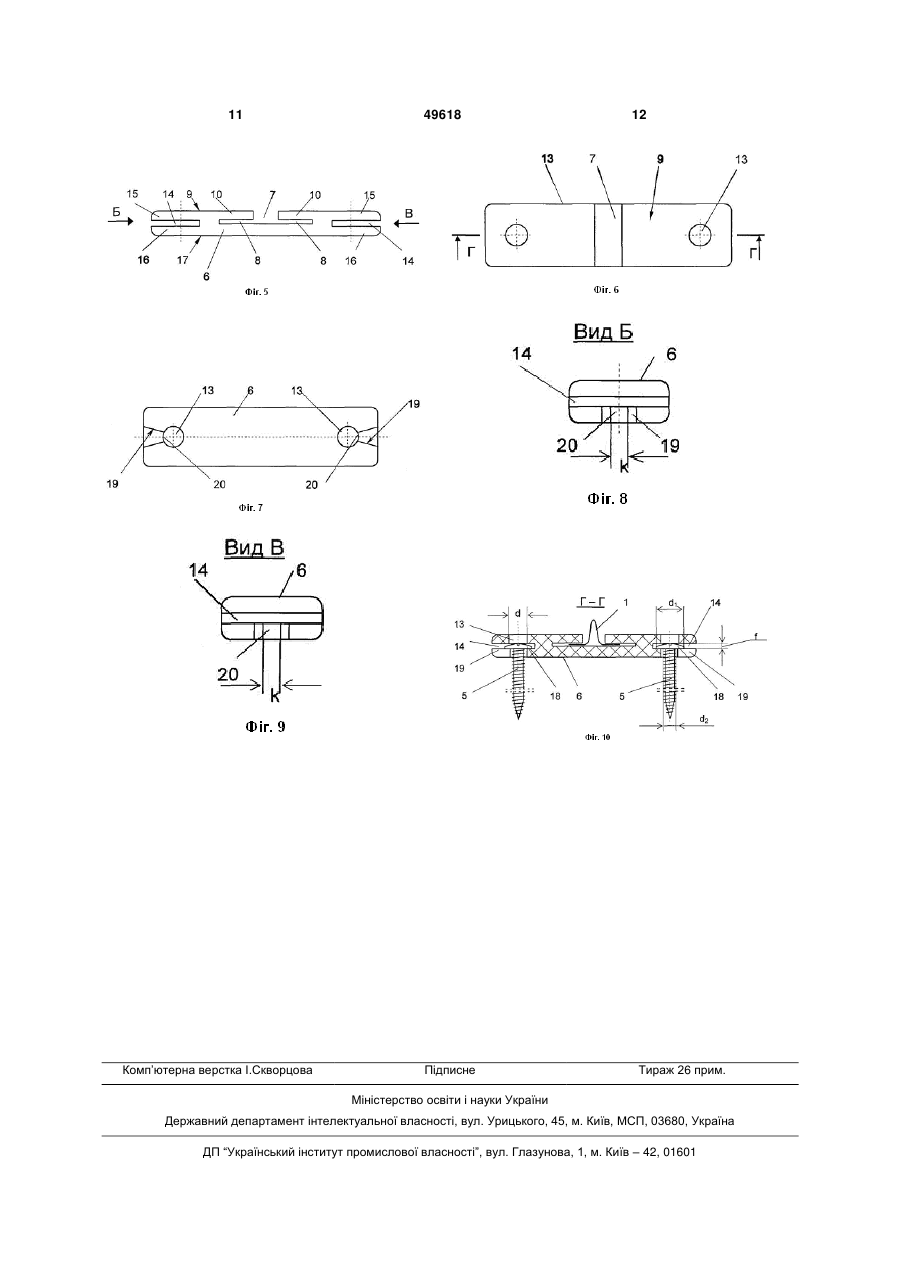

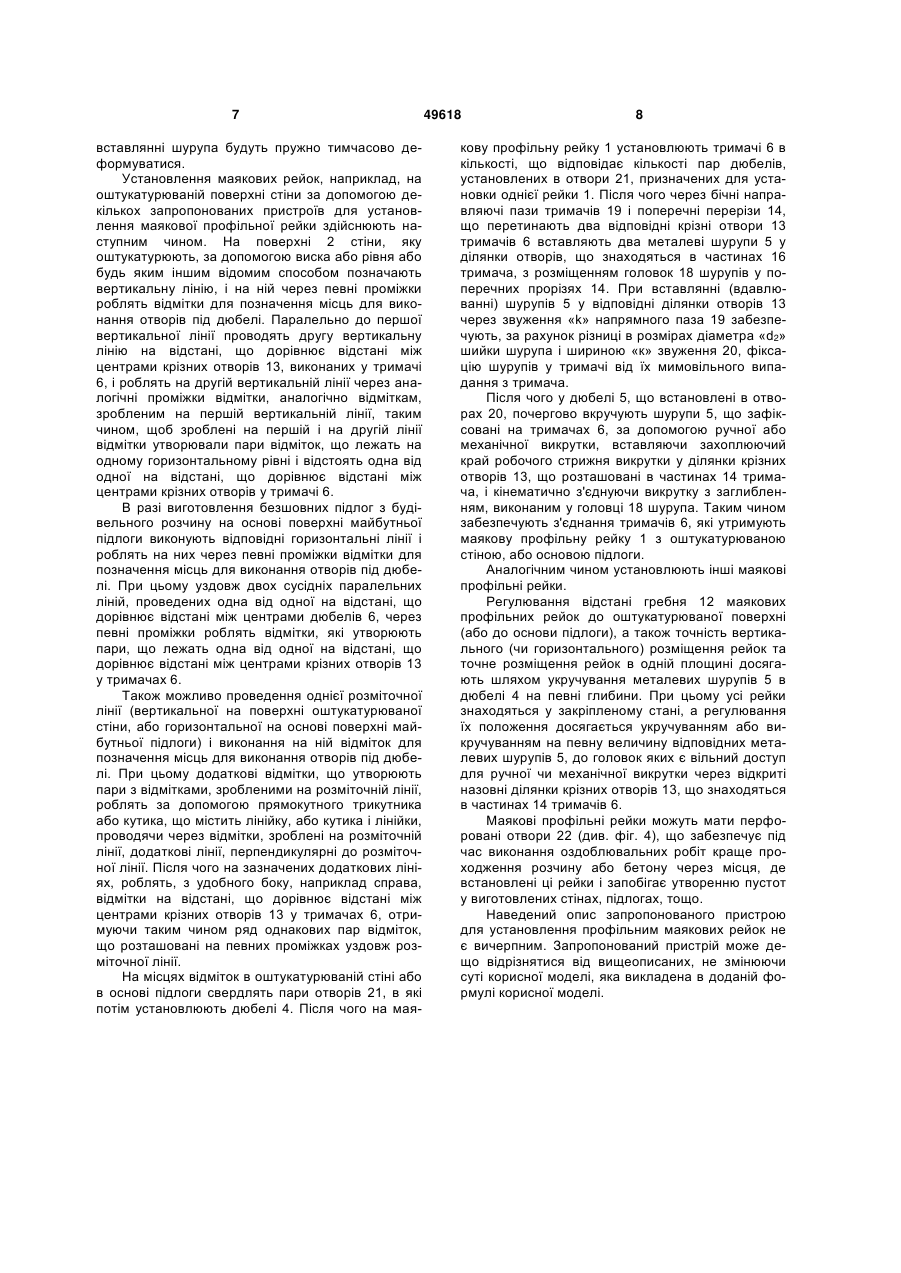

1. Пристрій для установлення профільної маякової рейки, що містить два дюбелі з металевими шурупами та тримач профільної маякової рейки, який містить поперечний крізний паз для установлення профільної маякової рейки та два крізні отвори для вставляння шурупів, які виконані в тримачі по одному з обох боків із проміжками до поперечного крізного паза і мають діаметр, який менше, ніж головка металевого шурупа, який відрізняється тим, що тримач профільної маякової рейки виконаний із пружної пластмаси і має форму, яка наближається до форми паралелепіпеда, а поперечний крізний паз для установлення профільної маякової рейки виконаний профільним і містить замикаючі упори, які утворені тілом тримача, для утримування профільної маякової рейки, при цьому в тілі тримача перпендикулярно до крізних отворів виконані поперечні прорізі, які перетинають ці отвори і ділять тіло тримача у місцях виконання крізних отворів на дві частини, причому ширина поперечних прорізей відповідає висоті головки металевих шурупів, а в кожній із утворе U 2 49618 1 3 ни різьбовий стрижень і розміщення головки базуючого елемента на певній відстані від поверхні будівлі. Після установлення і виставляння положення базуючих елементів на них зверху установлюють (насаджують) маякову рейку. У насадженому на базуючі елементи положенні подальше регулювання або коригування положення маякової рейки неможливе. Відомий пристрій потребує значних витрат часу на регулювання положення маякових рейок і не дозволяє регулювати положення маякової рейки, яка вже з'єднана з базуючими елементами, що приводить також до значних витрат додаткового часу у разі необхідності додаткового коригування положення профільної маякової рейки. Найближчим до пристрою, що заявляється є варіант виконання пристрою для установлення маякових рейок за патентом Німеччини на корисну модель № DE 296 23 646 U1, що містить пластину, яка закріплена на поверхні будівлі, щонайменше, двома шурупами, і на якій виконаний паз, утворений двома виступаючи над пластиною паралельними ребрами, в яку вставлена маякова рейка, що кріпиться за допомогою гвинтів або шурупів, через отвори, виконані в одному із виступаючих ребер. Відомий пристрій призначений для установлення маякових рейок, що мають здебільше прямокутний профіль. Відомий пристрій не містить елементи, які дозволяють точно регулювати положення маякової рейки як перед закріпленням її в пазу базової пластини та після скріплення її всередині паза за допомогою гвинта або шурупа. Тому відомий пристрій не дозволяє установлювати профільні маякові рейки з високою точністю. Крім того відомий пристрій має малий діапазон регулювання відстані робочої поверхні маякової рейки до поверхні стіни або іншої оздоблюваної поверхні, так як ця відстань в значній мірі визначається висотою паралельних ребер, що утворюють паз, та розмірами (висотою) профільної маякової рейки. Спільними ознаками відомого пристрою і пристрою, що заявляється, є наступна сукупність суттєвих ознак «Пристрій для установлення профільної маякової рейки, що містить два дюбелі з металевими шурупами та тримач профільної маякової рейки, який містить поперечний крізний паз для установлення профільної маякової рейки та два крізні отвори для вставляння шурупів, які виконані в тримачі по одному з обох боків із проміжками до поперечного крізного паза і мають діаметр, який менше ніж головка металевого шурупа». В основу корисної моделі, що заявляється, покладено задачу створення досить простого пристрою для установлення профільних маякових рейок, який дозволяє досить швидко і легко кріпити профільні рейки за допомогою шурупів і дюбелів до оштукатурюваної поверхні стіни або до іншої оздоблювальної поверхні будівлі і здійснювати регулювання в широкому діапазоні відстані робочої поверхні маякових рейок до оштукатурюваної поверхні стіни або іншої оздоблювальної поверхні будівлі і з високою точністю установлювати профільні рейки в одній площині у стані, коли профільні 49618 4 маякові рейки вже попередньо з'єднані з оздоблюваною поверхнею будівлі. Вирішення поставленої задачі досягається за допомогою пристрою для установлення профільної маякової рейки, що містить два дюбелі з металевими шурупами та тримач профільної маякової рейки, який містить поперечний крізний паз для установлення профільної маякової рейки та два крізні отвори для вставляння шурупів, які виконані в тримачі по одному з обох боків із проміжками до поперечного крізного паза і мають діаметр, який менше ніж головка металевого шурупа, в якому згідно з корисною моделлю тримач профільної маякової рейки виконаний із пружної пластмаси і має форму, яка наближається до форми паралелепіпеда, а поперечний крізний паз для установлення профільної маякової рейки виконаний профільним і містить замикаючі упори, які утворені тілом тримача, для утримування профільної маякової рейки, при цьому в тілі тримача перпендикулярно до крізних отворів виконані поперечні прорізі, які перетинають ці отвори і ділять тіло тримача у місцях виконання крізних отворів на дві частини, причому, ширина поперечних прорізей відповідає висоті головки металевих шурупів, а в кожній із утворених прорізями частин, які знаходяться на стороні, протилежній стороні, на яку виходить крізний поперечний профільний паз, виконаний напрямний паз для введення із зовні шийки шурупа у розташовану у цій частині ділянку крізного отвору, причому, бічні напрямні пази у місцях сполучення їх з відповідною ділянкою крізного отвору мають звуження, ширина яких менша, ніж діаметр шийки стрижня металевого шурупа, яка вводиться через напрямний паз, на величину натягу, що забезпечує можливість примусового введення оператором вручну стрижня металевого шурупа в крізний отвір, а також запобігає випаданню металевого шурупа, після введеного його в цей крізний отвір. Таке виконання пристрою для установлення профільних маякових рейок дозволяє досить швидко і надійно з'єднувати маякові рейки з оштукатурюваною поверхнею стіни або іншої оздоблюваною поверхнею будівлі, і не потребує виставляння на одному вертикальному чи горизонтальному рівні головок металевих шурупів перед з'єднанням тримачів з профільною маяковою рейкою. Остаточне регулювання вертикального чи горизонтального положення профільних маякових рейок та регулювання відстані робочої поверхні профільних маякових рейок до поверхні стіни або іншої оздоблювальної поверхні будівлі здійснюється оператором під час остаточного установлення профільних маякових рейок, яке виконується за допомогою ручної чи механічної викрутки у стані надійного кінематичного з'єднання профільних маякових рейок з поверхнею стіни або оздоблювальною поверхнею будівлі. Це гарантує високу точність установки профільних маякових рейок і міцний їх зв'язок з оштукатурюваною поверхнею стіни або іншою оздоблюваною поверхнею будівлі під час виконання штукатурних чи оздоблювальних робіт та дозволяє забезпечити високу якість виконання цих робіт. Пристрій для установлення профільної 5 маякової рейки може містити тримач, у якого зовні на ребрах і кутах виконані скруглення. Це полегшує утримання тримача оператором і полегшує роботу останнього під час установлення профільних маякових рейок. Поперечний крізний профільний паз тримача може містити в його основі дві внутрішні бокові прорізі, що виконані перпендикулярно до основної частини профільного паза, яка відкрита назовні до верхньої сторони тримача, і які утворюють на тримачі два замикаючі упори для опорних полок тавроподібної профільної маякової рейки, яка може бути вставлена в поперечний крізний профільний паз. Таке виконання пристрою забезпечує використання його для установки маякових профільних рейок, що мають тавроподібний профіль. Пристрій, що заявляється, більш детально буде описаний нижче з посиланням на креслення, де: на фіг. 1 зображені дві маякові профільні рейки, встановлені за допомогою запропонованого пристрою на оштукатурюваній поверхні; на фіг. 2 зображена маякова рейка, яка встановлена на нерівній оштукатурюваній поверхні; на фіг. 3 зображений пристрій для установлення маякової рейки, що утримує встановлену в його крізний профільний паз маякову профільну рейку, перетин по А-А на фіг. 1; на фіг. 4 - зображений відрізок маякової профільної рейки, що має тавроподібний поперечний перетин і перфоровані отвори; на фіг. 5 зображений тримач маякової профільної рейки, на виді прямо; на фіг. 6 зображений тримач маякової профільної рейки, на виді зверху, на фіг. 7 зображений тримач маякової профільної рейки, на виді знизу; на фіг. 8 зображений тримач маякової профільної рейки, на виді з лівого боку, вид Б на фіг. 5; на фіг. 9 зображений тримач маякової профільної рейки, на виді з правого боку, вид В на фіг. 5; на фіг. 10 зображений поперечний переріз по Г-Г тримача маякової профільної рейки, зображеного на фіг. 6, з встановленими в отвори тримача металевими шурупами та маяковою профільною рейкою, встановленою в крізний профільний паз тримача. На фіг. 1 і фіг. 2 зображені профільні маякові рейки 1, установлені на оштукатурюваній поверхні 2 стіни або на основі безшовної підлоги за допомогою пристроїв 3 для установлення маякових профільних рейок. Пристрій 3 (див. фіг. 3) призначений для становлення маякових профільних рейок, подібних до металевої маякової профільної рейки 1, відрізок якої зображений на фіг. 4, або будь-яких інших маякових профільних рейок. Пристрій 3 містить дюбелі 4 з металевими шурупами 5 та тримач 6 профільної маякової рейки 1, який виконаний з можливістю встановлення на профільну рейку і переміщення на профільній рейці. Тримач 6 виконаний із пружної пластмаси і має форму, яка наближається до форми паралелепіпеда (див. фіг. 5 - фіг. 9). Зовні на ребрах і 49618 6 кутах тримач 6 має скруглення, як зображено на кресленнях. Тримач 6 в середній частині містить поперечний крізний профільний паз 7, якій в основі має дві внутрішні бокові прорізі 8, що виконані перпендикулярно до основної частини профільного паза 7, яка відкрита назовні до верхньої сторони 9 тримача, і які утворюють на тримачі два замикаючі упори 10 для опорної частини металевого профілю маякової профільної рейки 1, що утворена двома полками 11 рейки. Форма і розміри профільного паза 7 забезпечують легку установку тримача 6 на маякову профільну рейку 1 і легке переміщення тримача уздовж неї. Товщина упорів 10 менше висоти профільної рейки 1, завдяки чого тримач 6 здатний частково охоплювати вставлену в паз 7 рейку 1 із замиканням її зовні, при цьому гребінь 12 маякової профільної рейки виступає над поверхнею сторони 9 тримача у положенні, коли рейка вставлена в профільний паз тримача. Тримач 6 містить два крізні отвори 13, що виконані по одному з обох боків поперечного крізного профільного паза 7, із проміжками до нього. В тілі тримача перпендикулярно до крізних отворів 13 виконані дві крізні поперечні прорізі 14, які перетинають ці отвори і ділять тіло тримача 6 у місцях розташування крізних отворів на дві частини 15 і 16. Частини 15 розташовані з боку верхньої сторони 9 тримача, на яку виходить паз 7, а частини 16 розташовані збоку нижньої сторони 17 тримача, протилежної до сторони 9. Ширина «f» прорізей 14 відповідає висоті головки 18 сталевих шурупів 5. В кожній із частин 16 виконаний напрямний паз 19 для введення із зовні шийки металевого шурупа 5 у розташований у цій частині отвір 13 а також головки 18 цього металевого шурупа - у поперечну прорізь 14. Крізні отвори 13 мають діаметр «d», який менший, ніж діаметр «d1» головок шурупів 5. Напрямні пази 19 на вході у ділянки крізних отворів 13, що розташовані в частині 16, мають звуження 20, ширина «k» якого менша діаметра «d2» шийки стрижня (або основної частини стрижня, якщо шийка у шурупа відсутня) металевого шурупа 5 на величину, яка утворює натяг між шийкою шурупа і звуженням, що забезпечує можливість примусового втискання оператором уручну металевого шурупа 5 із незначним зусиллям через напрямний паз в отвір 13, а також запобігає самовільному випаданню шурупа, який вставлений у тримач через напрямний паз у отвір 13. Враховуючі, що тримач 6 виготовлений з пружної пластмаси, напрямний паз 13 може мати величину звуження «k», яка менша за діаметр «d2» стрижня шурупа, наприклад, на 0,05-0,1 мм. Утворена величина натягу буде забезпечувати досить легке вставляння шурупа у тримач б через напрямний паз 13 з фіксацією головки 18 шурупа в поперечній прорізі 14 між частинами 15 і 16 та буде запобігати самовільному випаданню шурупа із тримача. Величина натягу може бути такою або навіть більшою у разі використання високо еластичного матеріалу, наприклад поліетилену високого тиску, для виготовлення тримача, частини якого при 7 вставлянні шурупа будуть пружно тимчасово деформуватися. Установлення маякових рейок, наприклад, на оштукатурюваній поверхні стіни за допомогою декількох запропонованих пристроїв для установлення маякової профільної рейки здійснюють наступним чином. На поверхні 2 стіни, яку оштукатурюють, за допомогою виска або рівня або будь яким іншим відомим способом позначають вертикальну лінію, і на ній через певні проміжки роблять відмітки для позначення місць для виконання отворів під дюбелі. Паралельно до першої вертикальної лінії проводять другу вертикальну лінію на відстані, що дорівнює відстані між центрами крізних отворів 13, виконаних у тримачі 6, і роблять на другій вертикальній лінії через аналогічні проміжки відмітки, аналогічно відміткам, зробленим на першій вертикальній лінії, таким чином, щоб зроблені на першій і на другій лінії відмітки утворювали пари відміток, що лежать на одному горизонтальному рівні і відстоять одна від одної на відстані, що дорівнює відстані між центрами крізних отворів у тримачі 6. В разі виготовлення безшовних підлог з будівельного розчину на основі поверхні майбутньої підлоги виконують відповідні горизонтальні лінії і роблять на них через певні проміжки відмітки для позначення місць для виконання отворів під дюбелі. При цьому уздовж двох сусідніх паралельних ліній, проведених одна від одної на відстані, що дорівнює відстані між центрами дюбелів 6, через певні проміжки роблять відмітки, які утворюють пари, що лежать одна від одної на відстані, що дорівнює відстані між центрами крізних отворів 13 у тримачах 6. Також можливо проведення однієї розміточної лінії (вертикальної на поверхні оштукатурюваної стіни, або горизонтальної на основі поверхні майбутньої підлоги) і виконання на ній відміток для позначення місць для виконання отворів під дюбелі. При цьому додаткові відмітки, що утворюють пари з відмітками, зробленими на розміточній лінії, роблять за допомогою прямокутного трикутника або кутика, що містить лінійку, або кутика і лінійки, проводячи через відмітки, зроблені на розміточній лінії, додаткові лінії, перпендикулярні до розміточної лінії. Після чого на зазначених додаткових лініях, роблять, з удобного боку, наприклад справа, відмітки на відстані, що дорівнює відстані між центрами крізних отворів 13 у тримачах 6, отримуючи таким чином ряд однакових пар відміток, що розташовані на певних проміжках уздовж розміточної лінії. На місцях відміток в оштукатурюваній стіні або в основі підлоги свердлять пари отворів 21, в які потім установлюють дюбелі 4. Після чого на мая 49618 8 кову профільну рейку 1 установлюють тримачі 6 в кількості, що відповідає кількості пар дюбелів, установлених в отвори 21, призначених для установки однієї рейки 1. Після чого через бічні направляючі пази тримачів 19 і поперечні перерізи 14, що перетинають два відповідні крізні отвори 13 тримачів 6 вставляють два металеві шурупи 5 у ділянки отворів, що знаходяться в частинах 16 тримача, з розміщенням головок 18 шурупів у поперечних прорізях 14. При вставлянні (вдавлюванні) шурупів 5 у відповідні ділянки отворів 13 через звуження «k» напрямного паза 19 забезпечують, за рахунок різниці в розмірах діаметра «d2» шийки шурупа і шириною «к» звуження 20, фіксацію шурупів у тримачі від їх мимовільного випадання з тримача. Після чого у дюбелі 5, що встановлені в отворах 20, почергово вкручують шурупи 5, що зафіксовані на тримачах 6, за допомогою ручної або механічної викрутки, вставляючи захоплюючий край робочого стрижня викрутки у ділянки крізних отворів 13, що розташовані в частинах 14 тримача, і кінематично з'єднуючи викрутку з заглибленням, виконаним у головці 18 шурупа. Таким чином забезпечують з'єднання тримачів 6, які утримують маякову профільну рейку 1 з оштукатурюваною стіною, або основою підлоги. Аналогічним чином установлюють інші маякові профільні рейки. Регулювання відстані гребня 12 маякових профільних рейок до оштукатурюваної поверхні (або до основи підлоги), а також точність вертикального (чи горизонтального) розміщення рейок та точне розміщення рейок в одній площині досягають шляхом укручування металевих шурупів 5 в дюбелі 4 на певні глибини. При цьому усі рейки знаходяться у закріпленому стані, а регулювання їх положення досягається укручуванням або викручуванням на певну величину відповідних металевих шурупів 5, до головок яких є вільний доступ для ручної чи механічної викрутки через відкриті назовні ділянки крізних отворів 13, що знаходяться в частинах 14 тримачів 6. Маякові профільні рейки можуть мати перфоровані отвори 22 (див. фіг. 4), що забезпечує під час виконання оздоблювальних робіт краще проходження розчину або бетону через місця, де встановлені ці рейки і запобігає утворенню пустот у виготовлених стінах, підлогах, тощо. Наведений опис запропонованого пристрою для установлення профільним маякових рейок не є вичерпним. Запропонований пристрій може дещо відрізнятися від вищеописаних, не змінюючи суті корисної моделі, яка викладена в доданій формулі корисної моделі. 9 49618 10 11 Комп’ютерна верстка І.Скворцова 49618 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
