Підйомна установка

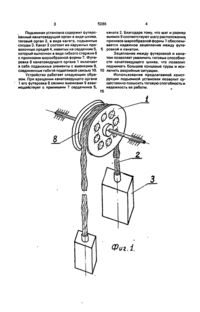

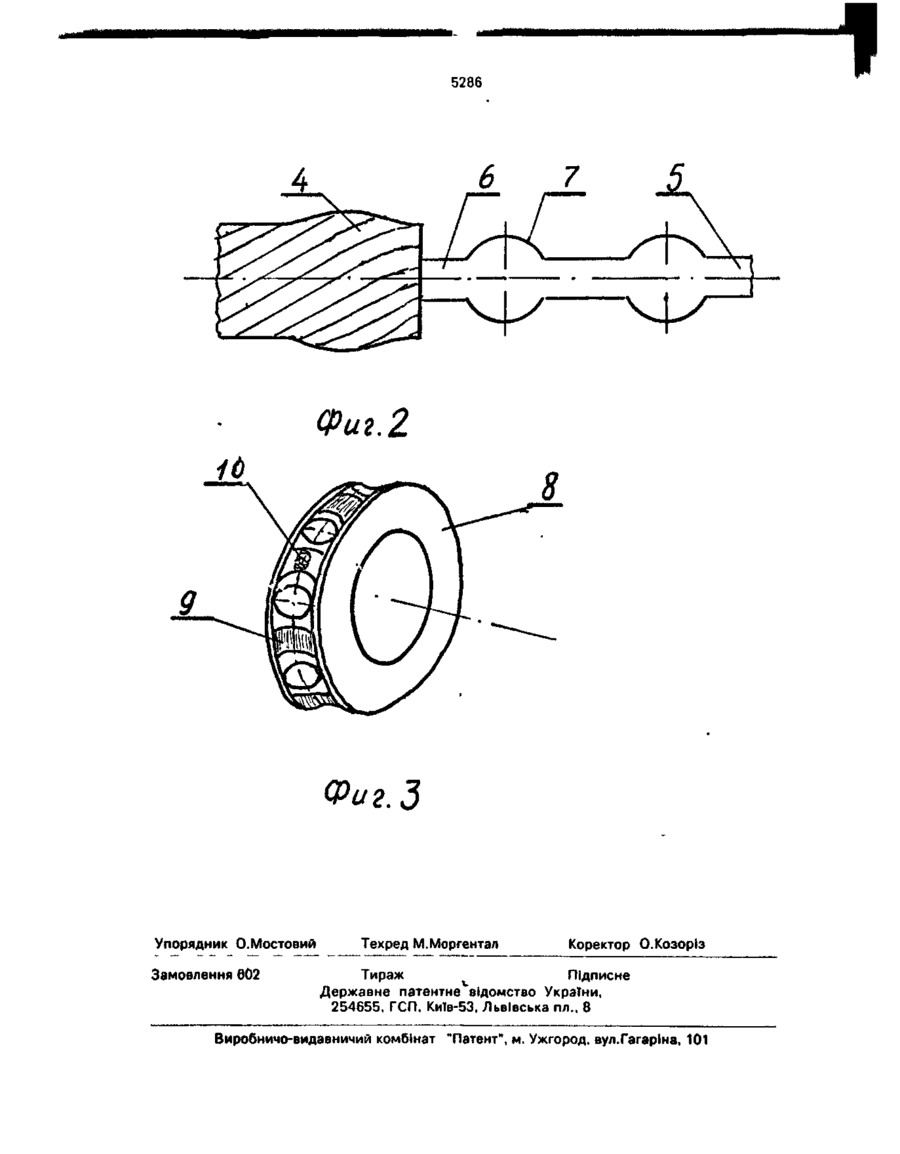

УКРАЇНА (19) UA (її) 5286 (ІЗ) (5і)5 В 66 В 15/08 ОПИС ДО ПАТЕНТУ ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО НА ВИНАХІД (54) ПІДЙОМНА УСТАНОВКА 1 (20)94250563, 13.04.93 (21)4926062/11 (22)08.04.91, SU (46)28.12.94. Бюл. №7-1 (56) Патент США Ns 4013142, кл. В 66 В 11/08, 1977. (71) Інститут геотехнічної механіки АН УРСР (72) Мостовик Олег Григорович, Попов Микола Олександрович, Псарьов Сергей Дмітрієвіч, RU, Наумов Віктор Ільїч, RU (73) Інститут геотехнічної механіки АН України, UA Изобретение относится к области подъемно-транспортного оборудования, в частности к подъемным машинам. Наиболее близким техническим решением я ляется подъемная установка, содержащая огибающий футерованный канатоведущий орган и соединенный с под* ^ными сосудами канат, составляющий из сердечника и навитых на него стальпроволочных прядей [1]. Такая конструкция имеет недостаток, который заключается в том, что при больших нагрузках не обеспечивается достаточное сцепление между приводными канатами и приводным шкивом, и возможно проскальзывание приводного каната по шкиву, что обычно приводит к аварийной ситуации. В основу изобретения положена задача усовершенствования подъемной установки за счет изменения конструкции сердечника и канатоведущего органа, что позволит исключить проскальзывание приводного кана (57) Подъемная установка, содержащая огибающий футерованный канатоведущий орган и соединенный с подъемными сосудами канат, состоящий из сердечника и навитых на него стальных проволочных прядей, о тл и ч а ю щ и й с я тем, что сердечник выполнен в виде гибкого стержня с приливами шарообразной формы, а футеровка канатоведущего органа включает в себя соединенные гибкой податливой связью подвижные элементы с выемками, шаг и размер которых соответствует шагу и размерам приливов. та по шкиву и в результате -аварийные ситуации, а также повысить тяговую способность шкивов. Поставленная задача решается тем, что в подъемной установке, содержащей огибающий канатоведущий орган и соединенный с подъемными сосудами канат, состоящий из сердечника и навитых на него стальных проволочных прядей, согласно изобретению, сердечник выполнен в виде гибкого стержня с приливами шарообразной формы, а футеровка канатоведущего органа включает в себя соединенные гибкой податливой связью подвижные элементы с выемками, шаг и размер которых соответствует шагу и размерам приливов. Сущность изобретения поясняется чертежами, на которых представлено размещение элементов подъемной установки. На фиг. 1 показан общий вид подъемной установки. На фиг. 2 - конструкция каната. На фиг. 3 - конструкция канатоведущего органа. С > ел N3 00 О О 5286 Подъемная установка содержит футероканата 2. благодаря тому, что шаг и размер ванный канатоведущий орган в виде шкива, выемок 9 соответствуют шагу расположения тяговый орган 2, в виде каната, подъемные приливов шарообразной формы 7 обеспечисосуды 3. Канат 2 состоит из наружных провается надежное зацепление между футеволочных прядей 4, навитых на сердечник 5, ровкой и канатом. который выполнен в виде гибкого стержня 6 Зацепление между футеровкой и канас приливами шарообразной формы 7. Футетом позволяет увеличить тяговые способноровка 8 канатоведущего органа 1 включает сти канатоведущего шкива, что позволит в себя подвижные элементы с выемками 9, поднимать большие концевые грузы и исксоединенные гибкой податливой связью 10. 10 лючить аварийные ситуации. Устройство работает следующим обраИспользование предлагаемой констзом. При вращении канатоведущего органа рукции подъемной установки позволит су1 его футеровка 8 своими выемками 9 взаищественно повысить тяговую способность и модействует с приливами 7 сердечника 5, надежность ее работы. й 15 Фиг Л. 5286 Фиг.2 Фи 2.3 Упорядник 0.Мостовий Замовлення 602 Техред М.Моргентал Коректор О.Козоріз Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП. КиТв-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
