Масогабаритний макет стрілецької зброї

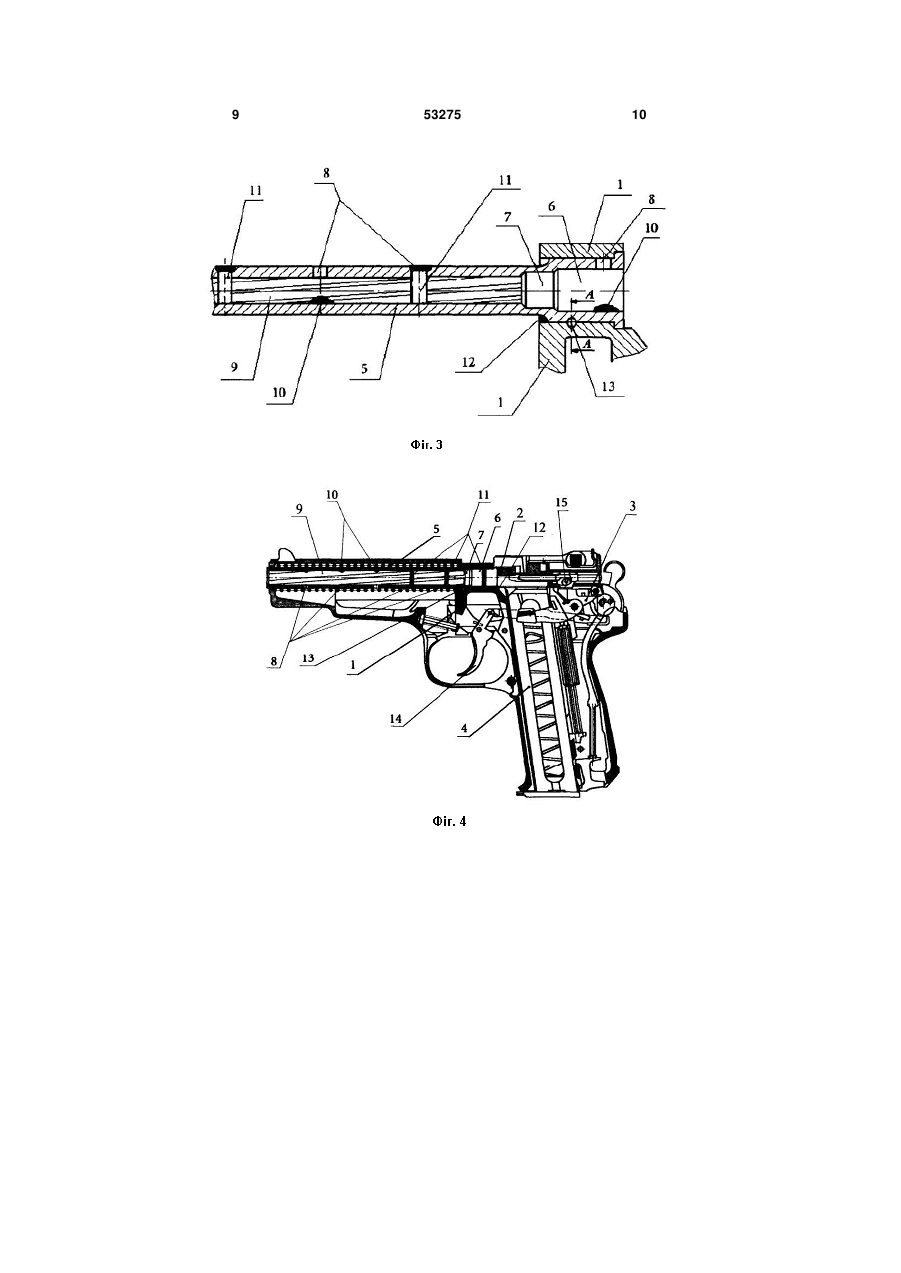

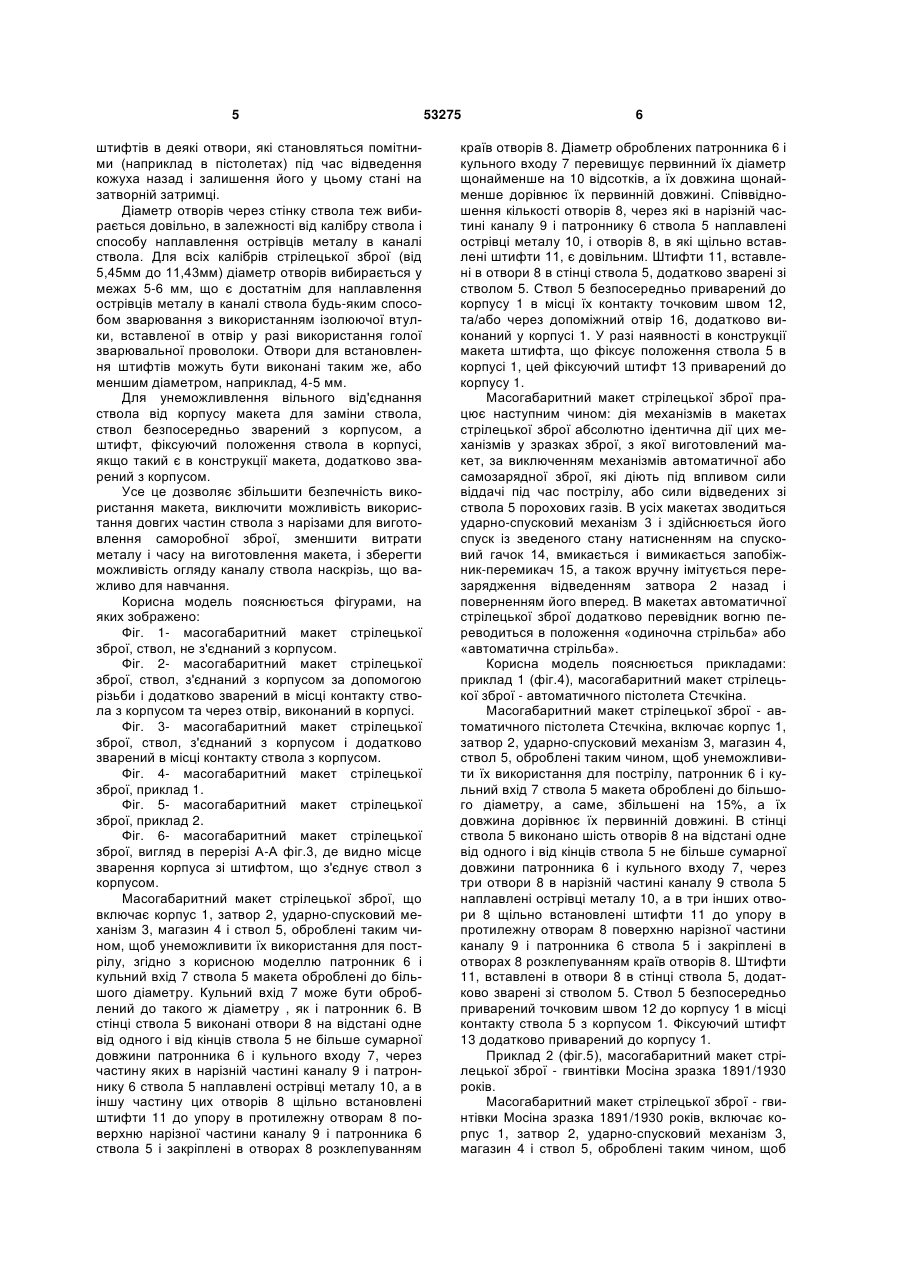

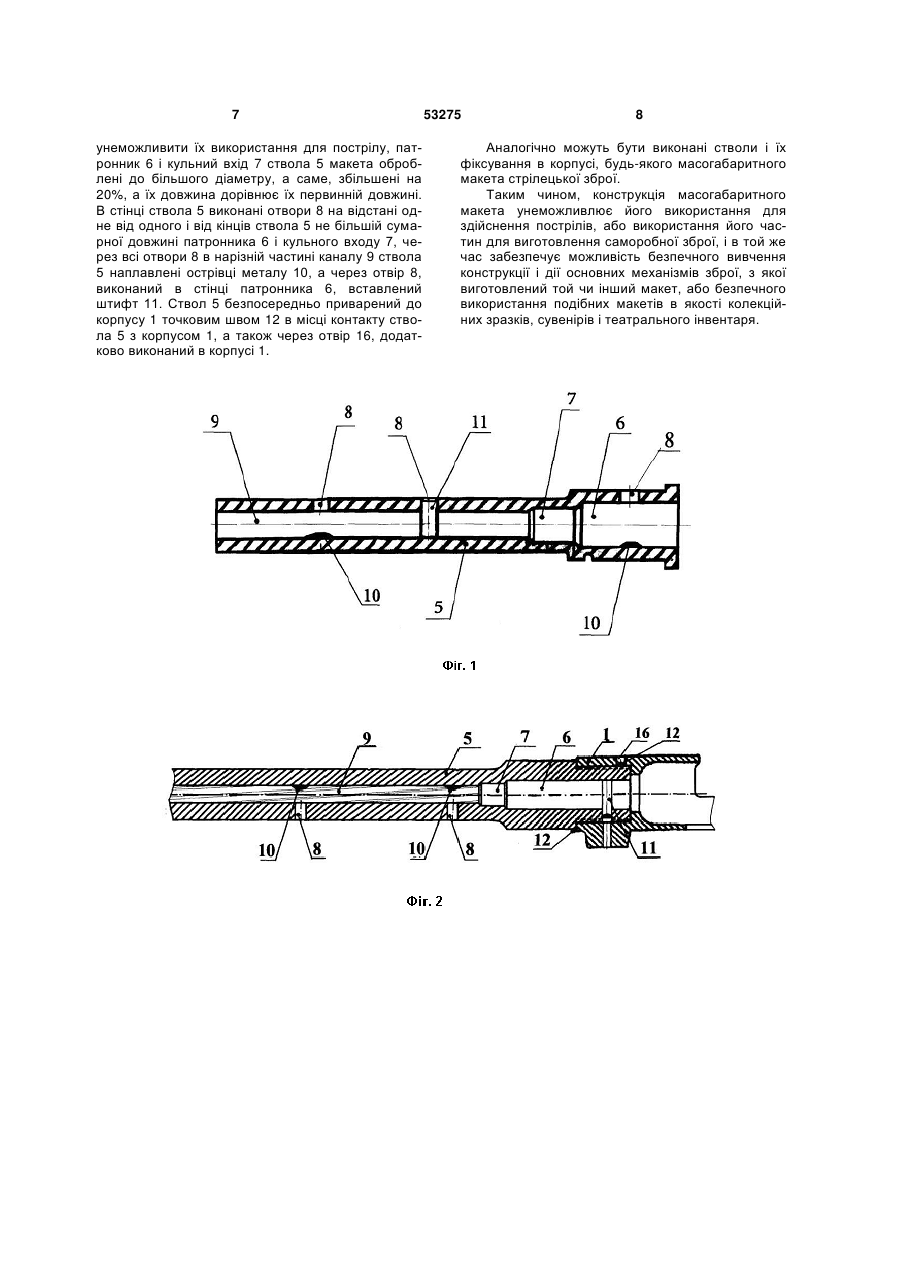

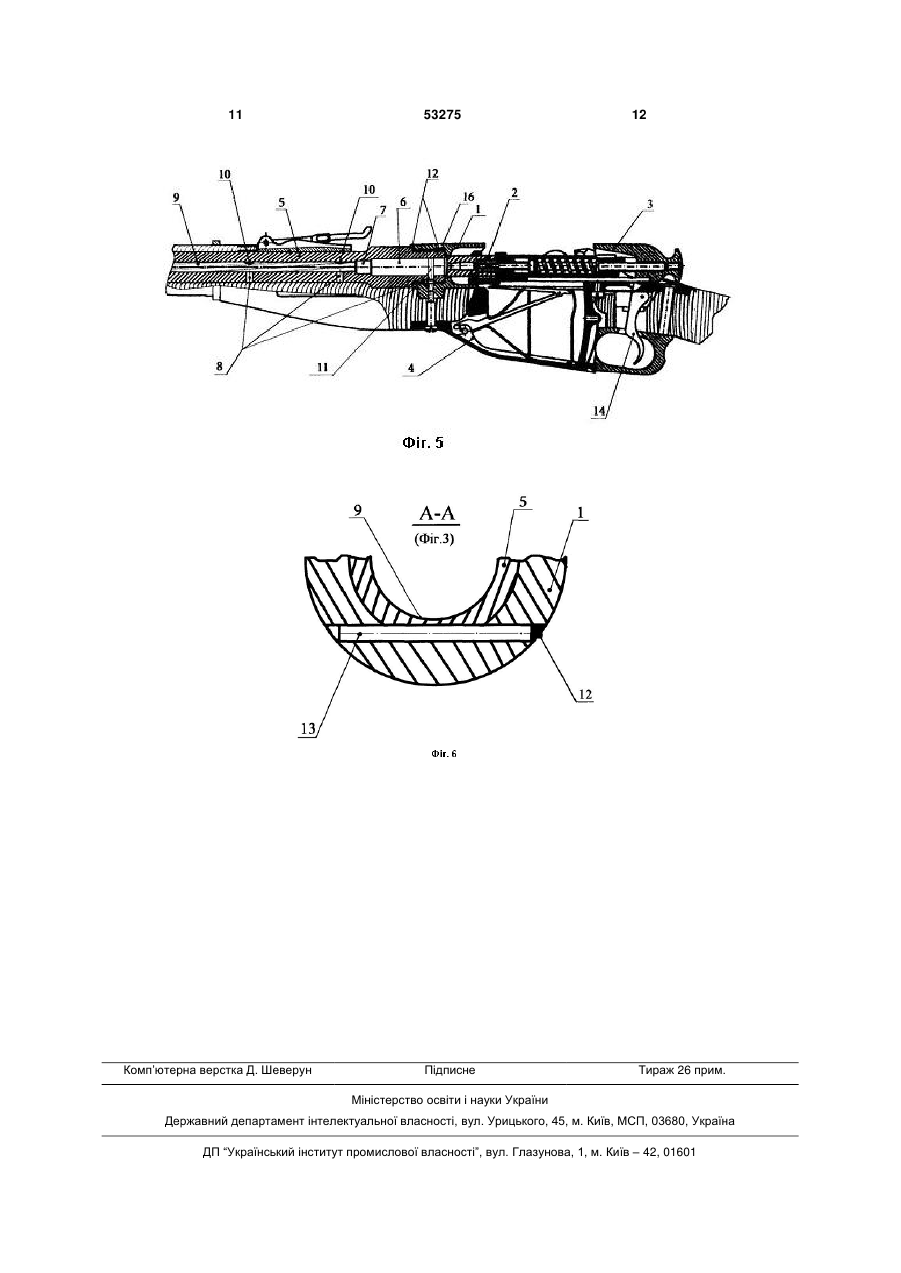

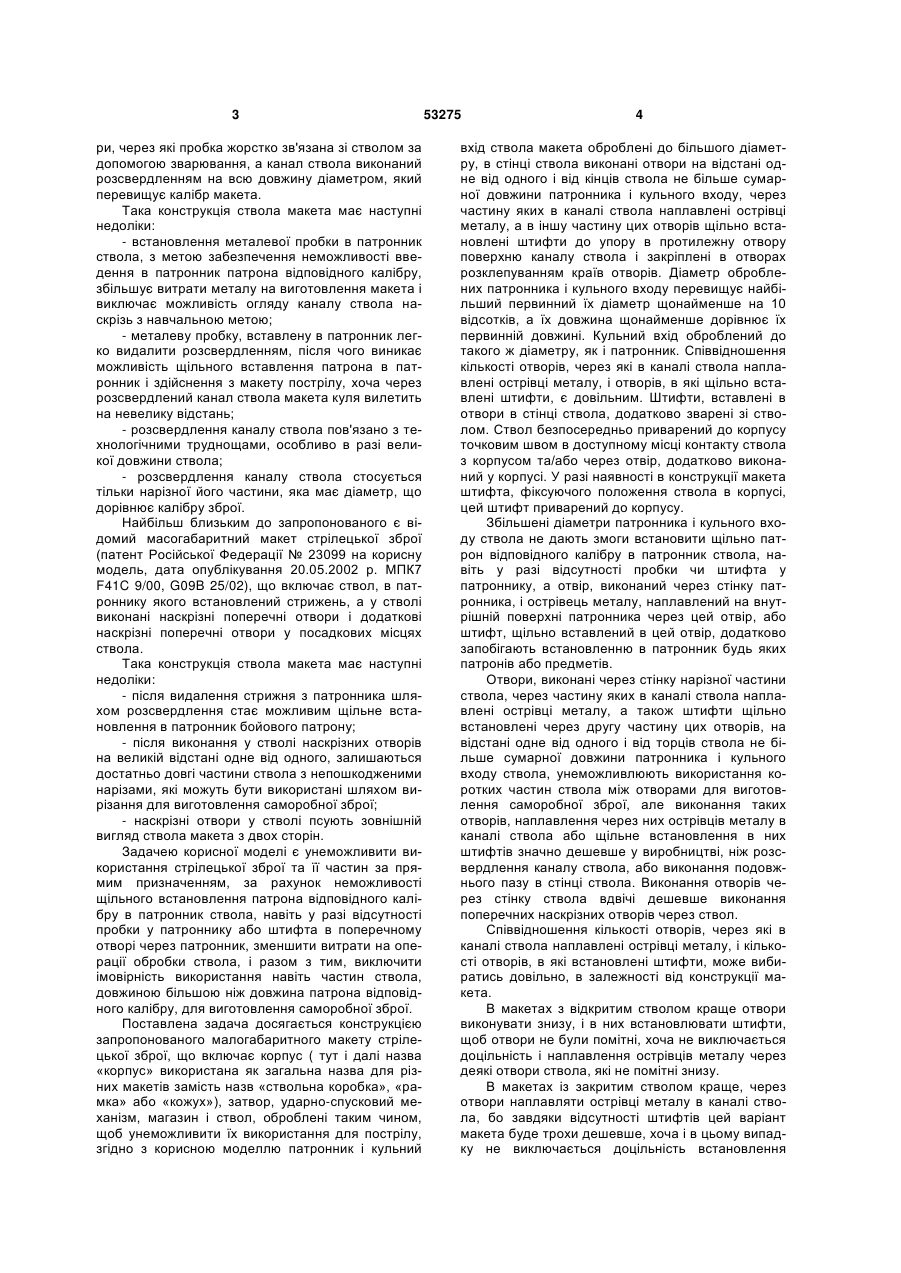

1. Масогабаритний макет стрілецької зброї, що включає корпус, затвор, ударно-спусковий механізм, магазин і ствол, оброблені таким чином, щоб унеможливити їх використання для пострілу, який відрізняється тим, що патронник і кульний вхід ствола макета оброблені до більшого діаметра, в стінці ствола виконані отвори на відстані один від одного і від кінців ствола не більше сумарної довжини патронника і кульного входу, через частину яких в каналі ствола наплавлені острівці металу, а в іншу частину цих отворів щільно встановлені штифти до упору в протилежну отвору поверхню каналу ствола і закріплені в отворах розклепуванням країв отворів. 2. Масогабаритний макет за п. 1, який відрізняється тим, що діаметр оброблених патронника і U 2 (19) 1 3 ри, через які пробка жорстко зв'язана зі стволом за допомогою зварювання, а канал ствола виконаний розсвердленням на всю довжину діаметром, який перевищує калібр макета. Така конструкція ствола макета має наступні недоліки: - встановлення металевої пробки в патронник ствола, з метою забезпечення неможливості введення в патронник патрона відповідного калібру, збільшує витрати металу на виготовлення макета і виключає можливість огляду каналу ствола наскрізь з навчальною метою; - металеву пробку, вставлену в патронник легко видалити розсвердленням, після чого виникає можливість щільного вставлення патрона в патронник і здійснення з макету пострілу, хоча через розсвердлений канал ствола макета куля вилетить на невелику відстань; - розсвердлення каналу ствола пов'язано з технологічними труднощами, особливо в разі великої довжини ствола; - розсвердлення каналу ствола стосується тільки нарізної його частини, яка має діаметр, що дорівнює калібру зброї. Найбільш близьким до запропонованого є відомий масогабаритний макет стрілецької зброї (патент Російської Федерації № 23099 на корисну модель, дата опублікування 20.05.2002 р. МПК7 F41C 9/00, G09B 25/02), що включає ствол, в патроннику якого встановлений стрижень, а у стволі виконані наскрізні поперечні отвори і додаткові наскрізні поперечні отвори у посадкових місцях ствола. Така конструкція ствола макета має наступні недоліки: - після видалення стрижня з патронника шляхом розсвердлення стає можливим щільне встановлення в патронник бойового патрону; - після виконання у стволі наскрізних отворів на великій відстані одне від одного, залишаються достатньо довгі частини ствола з непошкодженими нарізами, які можуть бути використані шляхом вирізання для виготовлення саморобної зброї; - наскрізні отвори у стволі псують зовнішній вигляд ствола макета з двох сторін. Задачею корисної моделі є унеможливити використання стрілецької зброї та її частин за прямим призначенням, за рахунок неможливості щільного встановлення патрона відповідного калібру в патронник ствола, навіть у разі відсутності пробки у патроннику або штифта в поперечному отворі через патронник, зменшити витрати на операції обробки ствола, і разом з тим, виключити імовірність використання навіть частин ствола, довжиною більшою ніж довжина патрона відповідного калібру, для виготовлення саморобної зброї. Поставлена задача досягається конструкцією запропонованого малогабаритного макету стрілецької зброї, що включає корпус ( тут і далі назва «корпус» використана як загальна назва для різних макетів замість назв «ствольна коробка», «рамка» або «кожух»), затвор, ударно-спусковий механізм, магазин і ствол, оброблені таким чином, щоб унеможливити їх використання для пострілу, згідно з корисною моделлю патронник і кульний 53275 4 вхід ствола макета оброблені до більшого діаметру, в стінці ствола виконані отвори на відстані одне від одного і від кінців ствола не більше сумарної довжини патронника і кульного входу, через частину яких в каналі ствола наплавлені острівці металу, а в іншу частину цих отворів щільно встановлені штифти до упору в протилежну отвору поверхню каналу ствола і закріплені в отворах розклепуванням країв отворів. Діаметр оброблених патронника і кульного входу перевищує найбільший первинний їх діаметр щонайменше на 10 відсотків, а їх довжина щонайменше дорівнює їх первинній довжині. Кульний вхід оброблений до такого ж діаметру, як і патронник. Співвідношення кількості отворів, через які в каналі ствола наплавлені острівці металу, і отворів, в які щільно вставлені штифти, є довільним. Штифти, вставлені в отвори в стінці ствола, додатково зварені зі стволом. Ствол безпосередньо приварений до корпусу точковим швом в доступному місці контакту ствола з корпусом та/або через отвір, додатково виконаний у корпусі. У разі наявності в конструкції макета штифта, фіксуючого положення ствола в корпусі, цей штифт приварений до корпусу. Збільшені діаметри патронника і кульного входу ствола не дають змоги встановити щільно патрон відповідного калібру в патронник ствола, навіть у разі відсутності пробки чи штифта у патроннику, а отвір, виконаний через стінку патронника, і острівець металу, наплавлений на внутрішній поверхні патронника через цей отвір, або штифт, щільно вставлений в цей отвір, додатково запобігають встановленню в патронник будь яких патронів або предметів. Отвори, виконані через стінку нарізної частини ствола, через частину яких в каналі ствола наплавлені острівці металу, а також штифти щільно встановлені через другу частину цих отворів, на відстані одне від одного і від торців ствола не більше сумарної довжини патронника і кульного входу ствола, унеможливлюють використання коротких частин ствола між отворами для виготовлення саморобної зброї, але виконання таких отворів, наплавлення через них острівців металу в каналі ствола або щільне встановлення в них штифтів значно дешевше у виробництві, ніж розсвердлення каналу ствола, або виконання подовжнього пазу в стінці ствола. Виконання отворів через стінку ствола вдвічі дешевше виконання поперечних наскрізних отворів через ствол. Співвідношення кількості отворів, через які в каналі ствола наплавлені острівці металу, і кількості отворів, в які встановлені штифти, може вибиратись довільно, в залежності від конструкції макета. В макетах з відкритим стволом краще отвори виконувати знизу, і в них встановлювати штифти, щоб отвори не були помітні, хоча не виключається доцільність і наплавлення острівців металу через деякі отвори ствола, які не помітні знизу. В макетах із закритим стволом краще, через отвори наплавляти острівці металу в каналі ствола, бо завдяки відсутності штифтів цей варіант макета буде трохи дешевше, хоча і в цьому випадку не виключається доцільність встановлення 5 штифтів в деякі отвори, які становляться помітними (наприклад в пістолетах) під час відведення кожуха назад і залишення його у цьому стані на затворній затримці. Діаметр отворів через стінку ствола теж вибирається довільно, в залежності від калібру ствола і способу наплавлення острівців металу в каналі ствола. Для всіх калібрів стрілецької зброї (від 5,45мм до 11,43мм) діаметр отворів вибирається у межах 5-6 мм, що є достатнім для наплавлення острівців металу в каналі ствола будь-яким способом зварювання з використанням ізолюючої втулки, вставленої в отвір у разі використання голої зварювальної проволоки. Отвори для встановлення штифтів можуть бути виконані таким же, або меншим діаметром, наприклад, 4-5 мм. Для унеможливлення вільного від'єднання ствола від корпусу макета для заміни ствола, ствол безпосередньо зварений з корпусом, а штифт, фіксуючий положення ствола в корпусі, якщо такий є в конструкції макета, додатково зварений з корпусом. Усе це дозволяє збільшити безпечність використання макета, виключити можливість використання довгих частин ствола з нарізами для виготовлення саморобної зброї, зменшити витрати металу і часу на виготовлення макета, і зберегти можливість огляду каналу ствола наскрізь, що важливо для навчання. Корисна модель пояснюється фігурами, на яких зображено: Фіг. 1- масогабаритний макет стрілецької зброї, ствол, не з'єднаний з корпусом. Фіг. 2- масогабаритний макет стрілецької зброї, ствол, з'єднаний з корпусом за допомогою різьби і додатково зварений в місці контакту ствола з корпусом та через отвір, виконаний в корпусі. Фіг. 3- масогабаритний макет стрілецької зброї, ствол, з'єднаний з корпусом і додатково зварений в місці контакту ствола з корпусом. Фіг. 4- масогабаритний макет стрілецької зброї, приклад 1. Фіг. 5- масогабаритний макет стрілецької зброї, приклад 2. Фіг. 6- масогабаритний макет стрілецької зброї, вигляд в перерізі А-А фіг.3, де видно місце зварення корпуса зі штифтом, що з'єднує ствол з корпусом. Масогабаритний макет стрілецької зброї, що включає корпус 1, затвор 2, ударно-спусковий механізм 3, магазин 4 і ствол 5, оброблені таким чином, щоб унеможливити їх використання для пострілу, згідно з корисною моделлю патронник 6 і кульний вхід 7 ствола 5 макета оброблені до більшого діаметру. Кульний вхід 7 може бути оброблений до такого ж діаметру , як і патронник 6. В стінці ствола 5 виконані отвори 8 на відстані одне від одного і від кінців ствола 5 не більше сумарної довжини патронника 6 і кульного входу 7, через частину яких в нарізній частині каналу 9 і патроннику 6 ствола 5 наплавлені острівці металу 10, а в іншу частину цих отворів 8 щільно встановлені штифти 11 до упору в протилежну отворам 8 поверхню нарізної частини каналу 9 і патронника 6 ствола 5 і закріплені в отворах 8 розклепуванням 53275 6 країв отворів 8. Діаметр оброблених патронника 6 і кульного входу 7 перевищує первинний їх діаметр щонайменше на 10 відсотків, а їх довжина щонайменше дорівнює їх первинній довжині. Співвідношення кількості отворів 8, через які в нарізній частині каналу 9 і патроннику 6 ствола 5 наплавлені острівці металу 10, і отворів 8, в які щільно вставлені штифти 11, є довільним. Штифти 11, вставлені в отвори 8 в стінці ствола 5, додатково зварені зі стволом 5. Ствол 5 безпосередньо приварений до корпусу 1 в місці їх контакту точковим швом 12, та/або через допоміжний отвір 16, додатково виконаний у корпусі 1. У разі наявності в конструкції макета штифта, що фіксує положення ствола 5 в корпусі 1, цей фіксуючий штифт 13 приварений до корпусу 1. Масогабаритний макет стрілецької зброї працює наступним чином: дія механізмів в макетах стрілецької зброї абсолютно ідентична дії цих механізмів у зразках зброї, з якої виготовлений макет, за виключенням механізмів автоматичної або самозарядної зброї, які діють під впливом сили віддачі під час пострілу, або сили відведених зі ствола 5 порохових газів. В усіх макетах зводиться ударно-спусковий механізм 3 і здійснюється його спуск із зведеного стану натисненням на спусковий гачок 14, вмикається і вимикається запобіжник-перемикач 15, а також вручну імітується перезарядження відведенням затвора 2 назад і поверненням його вперед. В макетах автоматичної стрілецької зброї додатково перевідник вогню переводиться в положення «одиночна стрільба» або «автоматична стрільба». Корисна модель пояснюється прикладами: приклад 1 (фіг.4), масогабаритний макет стрілецької зброї - автоматичного пістолета Стєчкіна. Масогабаритний макет стрілецької зброї - автоматичного пістолета Стєчкіна, включає корпус 1, затвор 2, ударно-спусковий механізм 3, магазин 4, ствол 5, оброблені таким чином, щоб унеможливити їх використання для пострілу, патронник 6 і кульний вхід 7 ствола 5 макета оброблені до більшого діаметру, а саме, збільшені на 15%, а їх довжина дорівнює їх первинній довжині. В стінці ствола 5 виконано шість отворів 8 на відстані одне від одного і від кінців ствола 5 не більше сумарної довжини патронника 6 і кульного входу 7, через три отвори 8 в нарізній частині каналу 9 ствола 5 наплавлені острівці металу 10, а в три інших отвори 8 щільно встановлені штифти 11 до упору в протилежну отворам 8 поверхню нарізної частини каналу 9 і патронника 6 ствола 5 і закріплені в отворах 8 розклепуванням країв отворів 8. Штифти 11, вставлені в отвори 8 в стінці ствола 5, додатково зварені зі стволом 5. Ствол 5 безпосередньо приварений точковим швом 12 до корпусу 1 в місці контакту ствола 5 з корпусом 1. Фіксуючий штифт 13 додатково приварений до корпусу 1. Приклад 2 (фіг.5), масогабаритний макет стрілецької зброї - гвинтівки Мосіна зразка 1891/1930 років. Масогабаритний макет стрілецької зброї - гвинтівки Мосіна зразка 1891/1930 років, включає корпус 1, затвор 2, ударно-спусковий механізм 3, магазин 4 і ствол 5, оброблені таким чином, щоб 7 унеможливити їх використання для пострілу, патронник 6 і кульний вхід 7 ствола 5 макета оброблені до більшого діаметру, а саме, збільшені на 20%, а їх довжина дорівнює їх первинній довжині. В стінці ствола 5 виконані отвори 8 на відстані одне від одного і від кінців ствола 5 не більшій сумарної довжині патронника 6 і кульного входу 7, через всі отвори 8 в нарізній частині каналу 9 ствола 5 наплавлені острівці металу 10, а через отвір 8, виконаний в стінці патронника 6, вставлений штифт 11. Ствол 5 безпосередньо приварений до корпусу 1 точковим швом 12 в місці контакту ствола 5 з корпусом 1, а також через отвір 16, додатково виконаний в корпусі 1. 53275 8 Аналогічно можуть бути виконані стволи і їх фіксування в корпусі, будь-якого масогабаритного макета стрілецької зброї. Таким чином, конструкція масогабаритного макета унеможливлює його використання для здійснення пострілів, або використання його частин для виготовлення саморобної зброї, і в той же час забезпечує можливість безпечного вивчення конструкції і дії основних механізмів зброї, з якої виготовлений той чи інший макет, або безпечного використання подібних макетів в якості колекційних зразків, сувенірів і театрального інвентаря. 9 53275 10 11 Комп’ютерна верстка Д. Шеверун 53275 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
