Пересувний пункт технічного обслуговування вогнегасників і протипожежних засобів

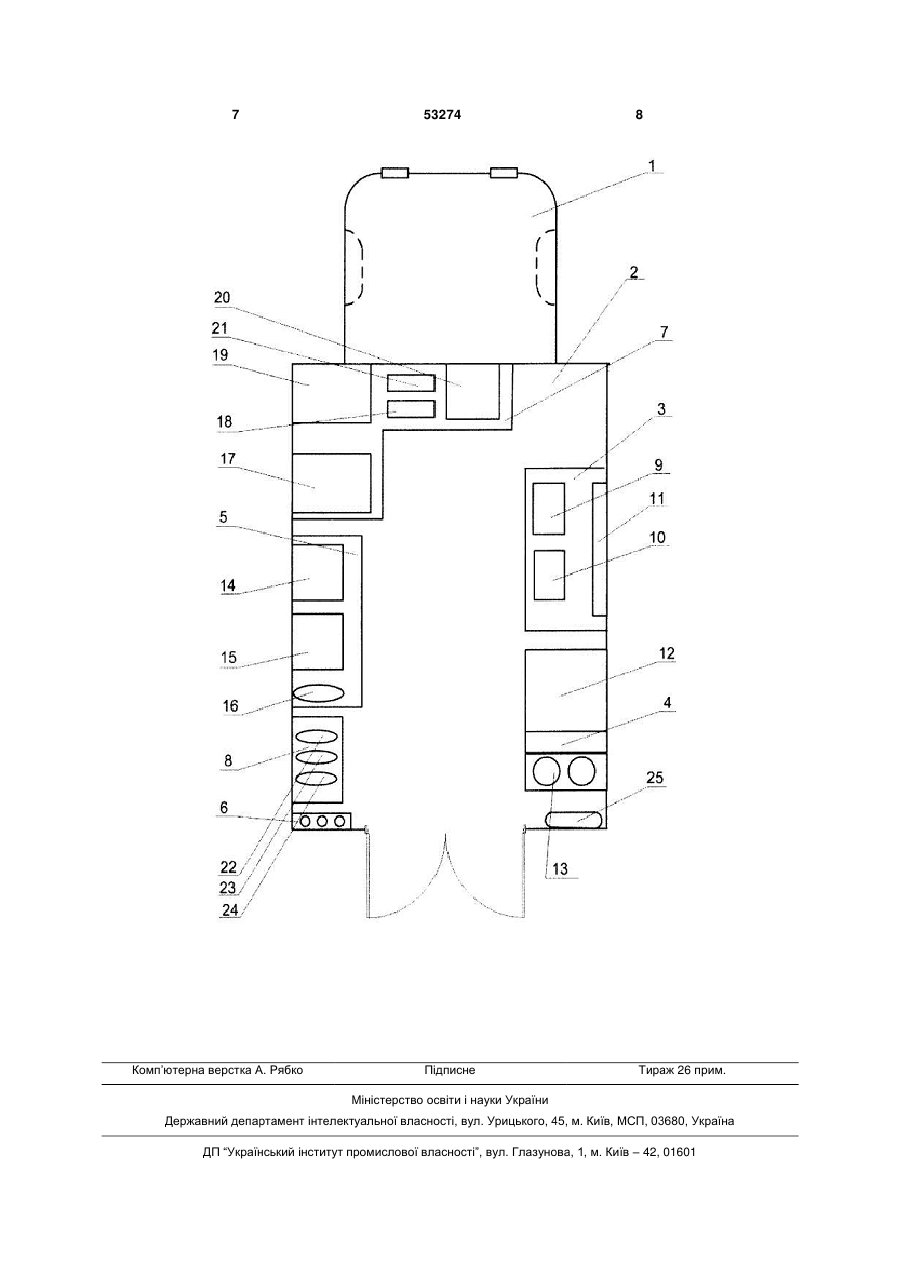

Пересувний пункт технічного обслуговування вогнегасників і протипожежних засобів, що включає кузов-фургон, установлений на шасі автомобіля або причепа, і розташовані всередині фургона в технологічній послідовності блок ремонту й огляду посудин, що працюють під тиском, що містить лещата спеціальні, лещата слюсарні та ящик з набором інструментів, блок заряджання посудин вуглекислотою, що містить вуглекислотну установку та комплект балонів, блок підготовки і заря 3 вуглекислим газом, блок підготовки і заряджання посудин, що працюють під тиском, вогнегасним порошком, містить комплект балонів зі стисненим вуглекислим газом і спеціальний компресор, ваги і порошкову зарядну станцію, стенд гідравлічних випробувань посудин, що працюють під тиском, містить прес для гідравлічних випробувань, ємність для води і пристрої для миття і сушіння балонів (див. патент України на корисну модель №12235, опублікований 16.01.2006р.) Дане технічне рішення обрано прототипом. Прототип і корисна модель, що заявляється, мають такі спільні вузли: - блок ремонту й огляду посудин, що працюють під тиском; - блок заряджання посудин вуглекислотою; - блок підготовки і заряджання вогнегасним порошком посудин, що працюють під тиском; - камера для пофарбування; - стенд для гідравлічних випробувань посудин, що працюють під тиском. Окрім того, спільними є вузли й елементи, які містять перелічені блоки і стенд. Але, описаний пункт не забезпечує обслуговування і ремонт пожежних кран-комплектів. В основу корисної моделі поставлено задачу розробити удосконалений пересувний пункт обслуговування, в якому шляхом введення додаткового блока обслуговування пожежних кранкомплектів, забезпечити розширення функціональних можливостей пересувного пункту. Поставлена задача вирішена в конструкції пересувного пункту технічного обслуговування вогнегасників і протипожежних засобів, що включає кузов-фургон, установлений на шасі автомобіля або причепа і розташовані всередині фургона в технологічній послідовності, блок ремонту й огляду посудин, що працюють під тиском, що містить лещата спеціальні, лещата слюсарні та ящик з набором інструментів, блок заряджання посудин вуглекислотою, що містить вуглекислотну установку та комплект балонів, блок підготовки і заряджання вогнегасним порошком посудин, що працюють під тиском, який містить ваги, камеру для пофарбування і стенд для гідравлічних випробувань посудин, що працюють під тиском, що містить прес для гідравлічних випробувань, ємність для води і пристрої для миття і сушіння балонів, тим, що він додатково містить блок обслуговування пожежних кран-комплектів, який включає станцію для гідравлічних випробувань пожежних рукавів, станцію сушіння пожежних рукавів з пристроєм для укладки рукавів та пристрій для контролю працездатності пожежного кран-комплекту, при цьому блок заряджання посудин вуглекислотою містить балони зі стисненим вуглекислим газом, а блок підготовки і заряджання вогнегасним порошком посудин, що працюють під тиском, містить спеціальний компресор. На кресленні зображено пересувний пункт технічного обслуговування вогнегасників і протипожежних засобів. Пересувний пункт включає автомобіль або причеп 1, на шасі якого установлений кузовфургон 2. Всередині кузова-фургона 2 в технологі 53274 4 чній послідовності розташовані блок ремонту й огляду посудин, що працюють під тиском 3, блок заряджання вуглекислотою 4, блок підготовки і заряджання посудин, що працюють під тиском, вогнегасним порошком 5, камера для пофарбування 6, стенд для гідравлічних випробувань посудин, що працюють під тиском 7 і блок обслуговування пожежних кран-комплектів 8 і котушки електрокабелю 25. Блок ремонту й огляду посудин, що працюють під тиском, 3, включає лещата спеціальні 9, лещата слюсарні 10 та ящик 11 з набором інструментів. Блок заряджання вуглекислотою 4 включає вуглекислотну установку 12 і комплект балонів 13 із стисненою вуглекислотою. Блок підготовки і заряджання посудин, що працюють під тиском, вогнегасним порошком 5, містить порошкову зарядну станцію 14, ваги 15 і спеціальний компресор 16. Стенд гідравлічних випробувань посудин, що працюють під тиском 7, містить прес для гідравлічних випробувань 17, ємність для води 18, пристрій для миття 19, пристрій для сушіння 20 та пристрій випробування запірно-пускових пристроїв 21. Блок обслуговування пожежних кранкомплектів 8 містить пристрій для контролю працездатності пожежного кран-комплекту 22, станцію для гідравлічних випробувань пожежних рукавів 23 і станцію сушіння пожежних рукавів 24. Пересувний пункт використовується у такий спосіб. В разі необхідності проведення обслуговування вогнегасників чи пожежних кран-комплектів, діагностики перезаряджання вогнегасника порошком, вуглекислотою або розчином піноутворювача, пересувний пункт прибуває на місце призначення за заявкою замовника. Спочатку робиться огляд на предмет виявлення дефектів, які не дозволяють проводити роботи по огляду у відповідності до вимог ДСТУ 3675-98 і ДСТУ 3734-98. Після цього вогнегасник вміщують на стенд гідравлічних випробувань посудин, що працюють під тиском, 7, в якому вогнегасник установлюють на прес для гідравлічних випробувань 17 і випробовують тиском (робоче тіло - вода) відповідно до встановлених вимог. Після проходження випробувань внутрішня поверхня вогнегасника миється в пристрої для миття 19 і сушиться в пристрої для сушіння 20. Якщо лакофарбове покриття порушене, вогнегасник вміщують в камеру для пофарбування 6, в якій фарбують зовнішню поверхню вогнегасника. Вогнегасник, який підлягає подальшому технічному обслуговуванню, вміщують в блок ремонту й огляду посудин, що працюють під тиском 3, в котрому робиться розбирання, діагностика і ремонт запірно-пускового пристрою в разі необхідності заміни його на новий. В залежності від типу вогнегасника, його переміщують у відповідний блок для обслуговування. Вогнегасник порошкового типу перемішують в блок підготовки і заряджання посудин, що працюють під тиском, вогнегасним порошком 5, в якому 5 за допомогою порошкової зарядної станції 14 вогнегасний порошок вилучається з вогнегасника для регенерації, сушіння і відокремлювання твердих часток від загальної маси. Після цього порошок вмішується у вогнегасник, який переносять на ваги 15 і зважують загальну масу вогнегасного заряду. Якщо вогнегасної маси не вистачає, порошок додають до необхідної кількості. Далі вогнегасник знову вміщують в блок ремонту й огляду посудин, що працюють під тиском 3, в котрому робиться його збирання. Після збирання вогнегасник закачувального типу закачується газом-витискувачем до номінального тиску відповідно до паспортних даних. Вогнегасник вуглекислотного типу спочатку проходить огляд на визначення зовнішніх ушкоджень корпусу, маркувальних даних, року випуску, гідравлічних випробувань та вагових характеристик, а також перевірку роботи запірно-пускового пристрою. Якщо такий вогнегасник відповідає вимогам ДСТУ 3675-98 і ДСТУ 3734-98, його вміщують в блок підготовки і заряджання посудин, що працюють під тиском 5, на ваги 15 для визначення ваги заряду (СО2). Якщо діоксиду вуглецю не вистачає, вогнегасник вміщують в блок заряджання вуглекислотою 4, в якому вогнегасник дозаряджують. 53274 6 Повітряно-пінний або пінний вогнегасник спочатку проходить огляд на визначення зовнішніх ушкоджень корпусу, маркувальних даних, року випуску, гідравлічних випробувань та вагових характеристик, а також перевірку роботи запірнопускового пристрою в блоці 3. Якщо такий вогнегасник відповідає вимогам ДСТУ 3675-98 і ДСТУ 3734-98, його вміщують в блок підготовки і заряджання посудин, що працюють під тиском 5, на ваги 15 для визначення ваги заряду (розчину піноутворювача). Незначний і середній ремонт вогнегасників здійснюється в блоці ремонту й огляду посудин, що працюють під тиском 3, так, як описано вище, у відповідності до вимог нормативних документів, а також тактико-технічних даних заводів - виробників по кожному типу вогнегасників. Пожежні кран-комплекти проходять обстеження на об'єкті замовника з використанням блоку 8, а саме, пристрою контролю працездатності пожежного кран-комплекту 22. Гідравлічні випробування пожежних рукавів проводяться станцією 23, а після проведення випробувань рукави просушуються станцією сушіння 24, після чого рукави укладають відповідним чином, підключають до пожежного крану, маркують у відповідності до ДСТУ EN 6713:2005. 7 Комп’ютерна верстка А. Рябко 53274 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
