Спосіб монтажу зборки детекторів системи внутрішньореакторного контролю (варіанти)

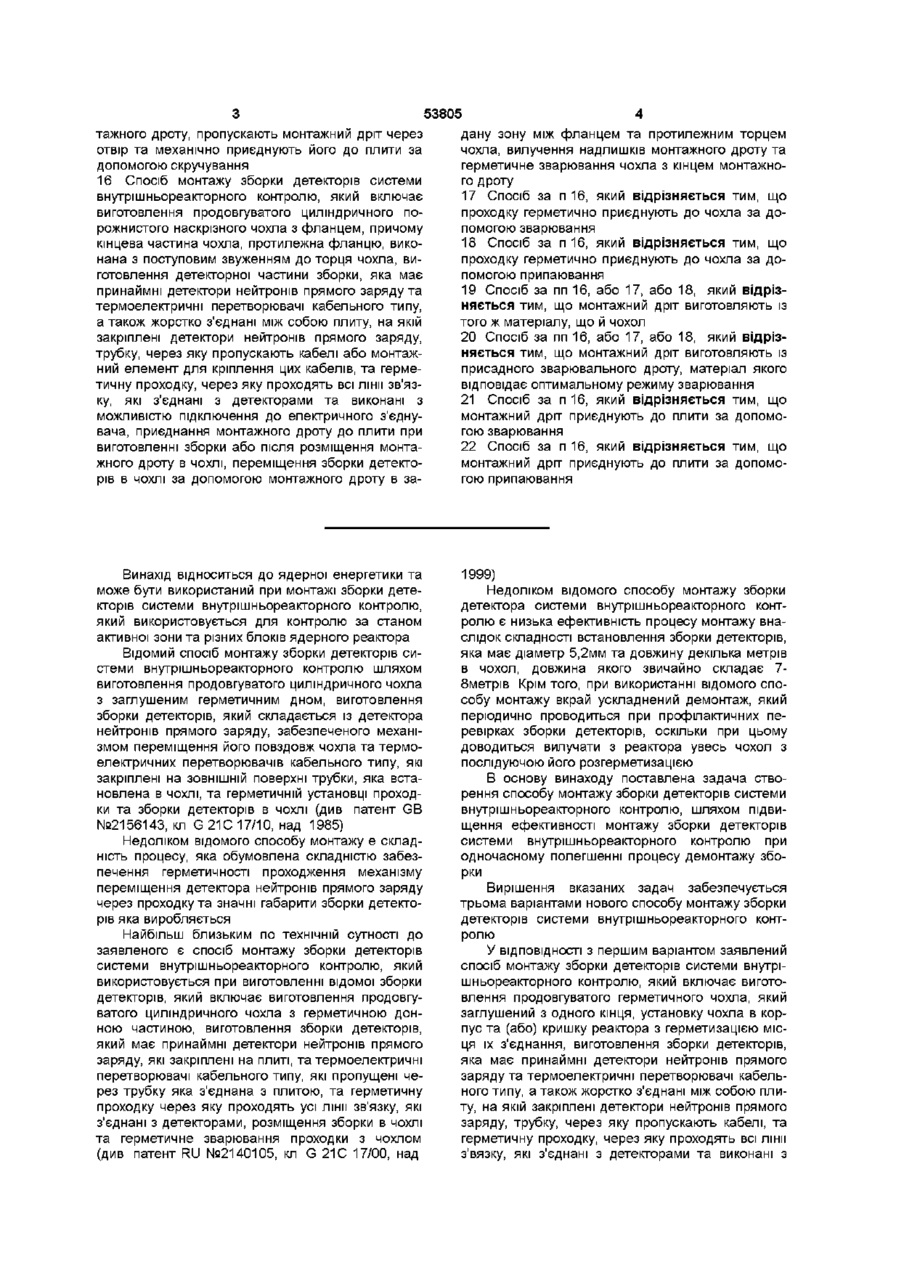

1 Спосіб монтажу зборки детекторів системи внутрішньореакторного контролю, який включає виготовлення продовгуватого герметичного чохла, який заглушений з одного кінця, установку чохла в корпус та (або) кришку реактора з герметизацією місця їх з'єднання, виготовлення зборки детекторів, які мають принаймні детектори нейтронів прямого заряду та термоелектричні перетворювачі кабельного типу, а також жорстко з'єднані між собою плиту, на якій закріплені детектори нейтронів прямого заряду, трубку, через яку пропускають кабелі, та герметичну проходку, через яку проходять всі лінії з'вязку, які з'єднані з детекторами та виконані з можливістю підключення до електричного з'єднувача, установку зборки в чохол та герметичне з'єднання проходки з чохлом кладка цього з єднання виконана із нікелю 8 Спосіб за п 7, який відрізняється тим, що прокладка роз'ємного з'єднання виконана із МІДІ 9 Спосіб за п 7, який відрізняється тим, що прокладка роз'ємного з'єднання виконана із графіту 10 Спосіб монтажу зборки детекторів системи внутрішньореакторного контролю, який включає виготовлення продовгуватого чохла, який складається з двох частин, одна з яких виконана як продовгуватий порожнистий наскрізний циліндр з фланцем, а друга є донною частиною чохла, виготовлення детекторної частини зборки, яка має принаймні детектори нейтронів прямого заряду та термоелектричні перетворювачі кабельного типу, а також жорстко з'єднані між собою плиту, на якій закріплені детектори нейтронів прямого заряду, трубку, через яку пропускають кабелі або монтажний елемент для кріплення цих кабелів, та герметичну проходку, через яку проходять всі лінії зв'язку, які з'єднані з детекторами та виконані з можливістю підключення до електричного з'єднувача, приєднання монтажного дроту до плити при виготовленні зборки або після розміщення монтажного дроту в чохлі, переміщення зборки детекторів за допомогою монтажного дроту в продовгуватій частині чохла аж до розміщення зборки в заданій зоні чохла між фланцем та донною торцевою площиною вилучення монтажного дроту або його частини та герметичне з'єднання донної частини чохла з його продовгуватою частиною 2 Спосіб за п 1, який відрізняється тим, що чохол виконаний цілим 3 Спосіб за п 1, який відрізняється тим, що чохол зварюють з корпусом або кришкою реактора 4 Спосіб за пп 1, або 2, або 3, який відрізняється тим, що при зборці детекторів її розміщують в ТОНКОСТІННІЙ трубі, яку потім розташовують в чохлі 5 Спосіб за п 4, який відрізняється тим, що товщина стінки труби, в якій розміщують зборку детекторів, не перевищує 0,1-0,2мм 6 Спосіб за будь-яким із пп -5, який відрізняється тим, що плиту, трубку та проходку жорстко з'єднують за допомогою зварювання та (або) припаювання 7 Спосіб за будь-яким із пп 1- 6, який відрізняється тим, що проходку приєднують до чохла за допомогою роз'ємного з'єднання, при цьому про 11 Спосіб за п 10, який відрізняється тим, що проходку герметично приєднують до продовгуватої частини чохла за допомогою зварювання або припаювання 12 Спосіб за п 10, який відрізняється тим, що при вилученні частини монтажного дроту відстань від нижньої частини чохла в зоні протилежній фланцю до торця монтажного дроту складає 2-5 мм 13 Спосіб за п 10, який відрізняється тим, що монтажний дріт приєднують до плити за допомогою зварювання 14 Спосіб за п 10, який відрізняється тим, що монтажний дріт приєднують до плити за допомогою припаювання 15 Спосіб за п 10, який відрізняється тим, що в кінцевій частині плити виконують отвір для мон О ю о 00 со ю 53805 4 дану зону між фланцем та протилежним торцем тажного дроту, пропускають монтажний дріт через чохла, вилучення надлишків монтажного дроту та отвір та механічно приєднують його до плити за герметичне зварювання чохла з кінцем монтажнодопомогою скручування го дроту 16 Спосіб монтажу зборки детекторів системи 17 Спосіб за п 16, який відрізняється тим, що внутрішньореакторного контролю, який включає проходку герметично приєднують до чохла за довиготовлення продовгуватого циліндричного попомогою зварювання рожнистого наскрізного чохла з фланцем, причому 18 Спосіб за п 16, який відрізняється тим, що кінцева частина чохла, протилежна фланцю, викопроходку герметично приєднують до чохла за донана з поступовим звуженням до торця чохла, випомогою припаювання готовлення детекторної частини зборки, яка має принаймні детектори нейтронів прямого заряду та 19 Спосіб за пп 16, або 17, або 18, який відрізтермоелектричні перетворювачі кабельного типу, няється тим, що монтажний дріт виготовляють із а також жорстко з'єднані між собою плиту, на якій того ж матеріалу, що й чохол закріплені детектори нейтронів прямого заряду, 20 Спосіб за пп 16, або 17, або 18, який відрізтрубку, через яку пропускають кабелі або монтажняється тим, що монтажний дріт виготовляють із ний елемент для кріплення цих кабелів, та гермеприсадного зварювального дроту, матеріал якого тичну проходку, через яку проходять всі лінії зв'язвідповідає оптимальному режиму зварювання ку, які з'єднані з детекторами та виконані з 21 Спосіб за п 16, який відрізняється тим, що можливістю підключення до електричного з'єднумонтажний дріт приєднують до плити за допомовача, приєднання монтажного дроту до плити при гою зварювання виготовленні зборки або після розміщення монта22 Спосіб за п 16, який відрізняється тим, що жного дроту в чохлі, переміщення зборки детектомонтажний дріт приєднують до плити за допоморів в чохлі за допомогою монтажного дроту в загою припаювання Винахід відноситься до ядерної енергетики та може бути використаний при монтажі зборки детекторів системи внутрішньореакторного контролю, який використовується для контролю за станом активної зони та різних блоків ядерного реактора Відомий спосіб монтажу зборки детекторів системи внутрішньореакторного контролю шляхом виготовлення продовгуватого циліндричного чохла з заглушеним герметичним дном, виготовлення зборки детекторів, який складається із детектора нейтронів прямого заряду, забезпеченого механізмом переміщення його повздовж чохла та термоелектричних перетворювачів кабельного типу, які закріплені на ЗОВНІШНІЙ поверхні трубки, яка встановлена в чохлі, та герметичній установці проходки та зборки детекторів в чохлі (див патент GB №2156143, кл G21C 17/10, над 1985) Недоліком відомого способу монтажу є складність процесу, яка обумовлена складністю забезпечення герметичності проходження механізму переміщення детектора нейтронів прямого заряду через проходку та значні габарити зборки детекторів яка виробляється Найбільш близьким по технічній сутності до заявленого є спосіб монтажу зборки детекторів системи внутрішньореакторного контролю, який використовується при виготовленні відомої зборки детекторів, який включає виготовлення продовгуватого циліндричного чохла з герметичною донною частиною, виготовлення зборки детекторів, який має принаймні детектори нейтронів прямого заряду, які закріплені на плиті, та термоелектричні перетворювачі кабельного типу, які пропущені через трубку яка з'єднана з плитою, та герметичну проходку через яку проходять усі лінії зв'язку, які з'єднані з детекторами, розміщення зборки в чохлі та герметичне зварювання проходки з чохлом (див патент RU №2140105, кл G 21С 17/00, над 1999) Недоліком відомого способу монтажу зборки детектора системи внутрішньореакторного контролю є низька ефективність процесу монтажу внаслідок складності встановлення зборки детекторів, яка має діаметр 5,2мм та довжину декілька метрів в чохол, довжина якого звичайно складає 78метрів Крім того, при використанні відомого способу монтажу вкрай ускладнений демонтаж, який періодично проводиться при профілактичних перевірках зборки детекторів, оскільки при цьому доводиться вилучати з реактора увесь чохол з послідуючою його розгерметизацією В основу винаходу поставлена задача створення способу монтажу зборки детекторів системи внутрішньореакторного контролю, шляхом підвищення ефективності монтажу зборки детекторів системи внутрішньореакторного контролю при одночасному полегшенні процесу демонтажу зборки Вирішення вказаних задач забезпечується трьома варіантами нового способу монтажу зборки детекторів системи внутрішньореакторного контролю У ВІДПОВІДНОСТІ з першим варіантом заявлений спосіб монтажу зборки детекторів системи внутрішньореакторного контролю, який включає виготовлення продовгуватого герметичного чохла, який заглушений з одного кінця, установку чохла в корпус та (або) кришку реактора з герметизацією місця їх з'єднання, виготовлення зборки детекторів, яка має принаймні детектори нейтронів прямого заряду та термоелектричні перетворювачі кабельного типу, а також жорстко з'єднані між собою плиту, на якій закріплені детектори нейтронів прямого заряду, трубку, через яку пропускають кабелі, та герметичну проходку, через яку проходять всі лінії з'вязку, які з'єднані з детекторами та виконані з 53805 можливістю підключення до електричного зєднувача установку зборки в чохол та герметичне з'єднання проходки з чохлом, при цьому переважно виготовлювати чохол цілим, зварювати чохол з корпусом або кришкою реактору, при зборці детекторів розміщувати його в ТОНКОСТІННІЙ трубі, яку потім розташовувати в чохлі, товщину стінки труби вибирати не більш 0,1-0,2мм, плиту, трубку та проходку жорстко з'єднати між собою за допомогою зварювання або припаювання, приєднати проходку до чохла за допомогою роз'ємного з'єднання, при цьому прокладку цього з'єднання виконати із нікелю або МІДІ, або графіту Другим варіантом заявленного способу монтажу зборки детекторів системи внутрішньореакторного контролю, який включає виготовлення продовгуватого чохла, який складається з двох частин, одна з яких виконана у вигляді продовгуватого полого крізного циліндра з фланцем, а друга є донною частиною чохла, виготовлення детекторної частини зборки, яка має принаймні детектори нейтронів прямого заряду та термоелектричні перетворювачі кабельного типу, а також жорстко з'єднані між собою плиту, на якій закріплені детектори нейтронів прямого заряду, трубку, через яку пропускають кабелі або монтажний елемент для кріплення цих кабелів, та геометричну проходку, через яку проходять всі лінії з'вязку, які з'єднані з детекторами та виконані з можливістю підключення до електричного з'єднувача, приєднання монтажного дроту до плити при виготовленні зборки або після розміщення монтажного дроту в чохлі, переміщення зборки детекторів за допомогою монтажного дроту в продовгуватій частині чохла аж до розміщення зборки в заданій зоні чохла між фланцем та донною торцевою площиною, вилучення монтажного дроту або його частини та герметичне з'єднання донної частини чохла з його продовгуватою частиною, при цьому переважно, проходку герметично приєднати до повздовжньої частини чохла за допомогою зварювання або припаювання, при вилученні частини монтажного дроту відстань від нижньої частини чохла в зоні, протилежній фланцю до торця монтажного дроту не повинно бути менш 2-5мм, монтажний дріт приєднувати до плити за допомогою зварювання або припаювання, в кінцевій частині плити виконати отвір для монтажного дроту, пропускати монтажний дріт через цей отвір та механічно приєднувати монтажний дріт до плити за допомогою скручування Третім варіантом заявленного способу монтажу зборки детекторів системи контролю внутрішньореакторного, який включає виготовлення продовгуватого циліндричного полого крізного чохла з фланцем, причому кінцева частина чохла, протилежного фланцю виконана з поступовим звуженням до торця чохла, виготовлення детекторної частини зборки, яка має принаймні детектори нейтронів прямого заряду та термоелектричні перетворювачі кабельного типу, а також жорстко з'єднані між собою плиту, на якій закріплені детектори нейтронів прямого заряду, трубку, через яку пропускають кабелі або монтажний елемент для кріплення цих кабелів, та герметичну проходку, через яку проходять всі лінії з'вязку, які з'єднані з детек торами та виконані з можливістю підключення до електричного з'єднувача, приєднання монтажного дроту до плити при виготовленні зборки або після розміщення монтажного дроту в чохлі, переміщення зборки детекторів в чохлі за допомогою монтажного дроту в задану зону між фланцем та протилежним торцем чохла, вилучення надлишків монтажного дроту та герметичне зварювання чохла з кінцем монтажного дроту, при цьому переважно проходку герметично приєднувати до чохла за допомогою зварювання або припаювання, монтажний дріт виготовляти з того ж матеріалу, що і чохол або з присадочного зварювального дроту, матеріал, який відповідає оптимальному режиму зварювання, монтажний дріт приєднувати до плити за допомогою зварювання або припаювання ВІДПОВІДНО ДО першого варіанту заявленого способу монтажу кожний чохол, більша частина якого розташована у середині реактору, встановлюють в корпусі або кришці реактора з герметизацією місця їх з'єднання За звичай з'єднання чохла з реактором здійснюють за допомогою зварювання з послідуючою перевіркою герметичності з'єднань шляхом рентгеноскопічного дослідження місця з'єднання Це дозволяє забезпечити постійне з'єднання кожного чохла з реактором в процесі демонтажу З одного боку тим самим вдається облегшити та прискорити процес монтажу, оскільки облегшується розміщення попередньо виготовленої зборки детекторів в нерухомому чохлі, а з другого - полегшується демонтаж, так як прискорюється процес вилучення зборки детекторів після роз'єднання роз'ємного з'єднання чохла з проходкою Підвищенню ефективності монтажу сприяє жорстке з'єднання між собою пластини, трубки, та проходки, яке дозволяє прикладувати значні сили повздовж чохла при розміщенні в ньому зборки детекторів Жорстке з'єднання пластини, трубки та проходки переважно здійснювати за допомогою зварювання або припаювання, так як це спрощує процес монтажу при забезпеченні значної МІЦНОСТІ зон з'єднання вказаних вузлів зборки Полегшенню та прискоренню процесу монтажу сприяє розміщенню зборки детекторів в ТОНКОСТІННІЙ трубі, так як всі детектори та кабелі розташовані в обмеженому об'ємі, що полегшує переміщення зборки детекторів в чохлі Товщину стінки труби переважно вибирати в межах 0 1-0,2мм, так, як при товщині стінки менш ніж 0,1мм підвищується вірогідність розрушення стінки труби, а вибирати товщину стінки більш 0,2мм не доцільно в наслідок того, що непродуктивно збільшується величина діаметру чохла без подальшого збільшення МІЦНОСТІ СТІНКИ труби Ліни зв'язку, які з'єднані з детекторами герметично пропускають через проходку та виконують з можливістю підключення їх до електричного з'єднувача, наприклад, за рахунок установки штекерів на кожній лінії зв'язку, що суттєво прискорює процеси монтажу та демонтажу зборки детекторів Переважно чохол виготовлювати цільними, так як при цьому в процесі монтажу не потрібно проводити додаткові операції по з'єднанню різних частин чохла при виконанні його роз'ємним Переважно проходку приєднувати до чохла за допомогою роз'ємного з'єднання, так як при цьому суттєво 53805 прискорюється процес монтажу при забезпеченні надійної герметизації з'єднання Прокладки роз'ємних з'єднань переважно виконувати з нікелю або МІДІ, які попередньо термічне оброблюють, або з графіту, так як ці матеріали мають високу корозійну СТІЙКІСТЬ та забезпечують надійну герметизацію з'єднань протягом довгострокової експлуатації в складі реактору ВІДПОВІДНО ДО другого варіанту заявленого способу монтажу чохол виготовлюють з двох частин, одна з яких виконується у вигляді крізного полого циліндру з фланцем, а друга є донною частиною чохла Фланець чохла дозволяє легко приєднувати та від'єднувати чохол від реактора Виконання чохла із двох частин дозволило ввести допоміжний монтажний елемент, який виконують у вигляді монтажного дроту, який приєднують до плити Підєднання здійснюють за допомогою зварювання або припаювання, що полегшує процес монтажу та підвищує МІЦНІСТЬ з'єднання цих елементів Можливе й механічне з'єднання монтажного дроту до плити В плиті виконують отвір для дроту, пропускають закінчення дроту та скручують його з основною частиною дроту Тим самим спрощується процес приєднання дроту до плити та підвищується МІЦНІСТЬ ЦЬОГО з'єднання Монтажний дріт може приєднуватись до плити або при зборі детекторної частини або після розміщення монтажного дроту в продовгуватій частині чохла Монтажний дріт використовується в якості елемента, за допомогою якого детекторна частина зборки після її виготовлення переміщується в чохлі шляхом протяжки н повздовж продовгуватої частини чохла в задану зону між фланцем та торцевою площиною чохла, протилежній фланцю Використання монтажного дроту суттєво полегшує переміщення зборки в чохлі Крім того, при виготовленні зборки замість трубки може використовуватись монтажний елемент для кріплення кабелів, який виконується в вигляді одного або декількох дротів Плита, трубка або монтажний елемент та проходка жорстко з'єднуються між собою, що сприяє полегшення переміщення зборки в чохлі, особливо при проведенні демонтажу Після установки детекторної частини зборки в заданій зоні продовгуватої частини чохла вилучають монтажний дріт або її частину та проводять герметичне з'єднання донної частини чохла з його продовгуватою частиною У випадку вилучення частини монтажного дроту відстань від нижньої частини чохла в зоні протилежній фланцю, до торця монтажного дроту повинно складати 2-5мм, оскільки при відстані менш 2мм можливо затінення кінцем монтажного дроту зварювального шва, що викликає огріхи рентгеноскопічних досліджень при перевірці герметичності зварювання частин чохла ВІДПОВІДНО ДО третього варіанту заявленого способу монтажу чохол виготовляють у вигляді продовгуватого крізного пологого циліндра з фланцем, який полегшує приєднання чохла до реактора Кінцева частина чохла протилежна фланцю, виконана з поступовим звуженням, що дозволяє використовувати допоміжний монтажний елемент, виконаний у вигляді монтажного дроту, який приєднується до плати та використовується для переміщення детекторної частини повздовж чохла 8 Внутрішній діаметр торцевої частини чохла, протилежний фланцю, звичайно на 0,1-0,2мм перевищує діаметр монтажного дроту, що забезпечує направлення зусилля, яке прикладається до монтажного дроту при переміщенні повздовж чохла, близьким до осьового, і це полегшує переміщення зборки Монтажний дріт приєднується до плити або при виготовленні детекторної частини зборки, або після розміщення монтажного дроту в чохлі, при цьому частини монтажного дроту виступають з торців чохла Приєднання монтажного дроту до плити переважно проводити за допомогою припаювання або зварювання, що полегшує процес монтажу та підвищує МІЦНІСТЬ з'єднань Крім того, замість жорсткого з'єднання плити, трубки та проходки може застосовуватись жорстке з'єднання плити, монтажного елемента, до якого кріплять кабелі, та проходки Монтажний елемент може бути виконаний, наприклад, в вигляді однієї або декількох дротів, що сприяє полегшенню процесу демонтажу Після переміщення детекторної частини зборки вдовж повздовжньої частини чохла за допомогою монтажного дроту в задану зону між фланцем та протилежним торцем чохла, проводять вилучення надлишків монтажного дроту, переважно запідлице з торцем чохла Потім проводять герметичне приєднання проходки до чохла, яке переважно виконувати за допомогою припаювання або зварювання, що полегшує процес монтажу та підвищує надійність фіксації зборки в чохлі Після вилучення надлишків монтажного дроту проводять герметичне зварювання торця чохла з кінцем монтажного дроту Переважно монтажний дріт виконують із того ж матеріалу, що й чохол, або із присадочного зварювального дроту, матеріал, що забезпечує оптимальний режим зварювання та підвищує якість зварювального шву Креслення, які додаються, зображують ПОСЛІДОВНІСТЬ операцій в кожному з трьох заявлених варіантів способу монтажу зборки детекторів системи внутрішньореакторного контролю перший варіант пояснюється кресленнями Фіг 1 - герметичне з'єднання за допомогою зварювання цільних чохлів до корпусу або кришки реактору, Фіг 2 - зборка детекторів після її виготовлення та розміщення в ТОНКОСТІННІЙ трубі, Фіг 3 - розміщення зборки детекторів в чохлі та герметизація проходки за допомогою роз'ємного з'єднання Другий варіант монтажу пояснюється наступними кресленнями, Фіг 4 - частини чохла, одна із яких виконана у вигляді крізного полого продовгуватого циліндру з фланцем, а друга є донною частиною чохла, Фіг 5 - детекторна частина зборки, після її виготовлення та приєднання монтажного дроту до плити, Фіг 6 - переміщення детекторної частини зборки повздовж продовгуватої частини чохла за допомогою монтажного дроту, Фіг 7 - приєднання донної частини чохла до його продовгуватої частини за допомогою зварювання після вилучення монтажного дроту або його частини Третьому варіанту монтажу відповідають наступні креслення, 53805 Фіг 8 - продовгуватий полий крізний циліндричний чохол з фланцем на одному КІНЦІ та з поступовим звуженням на іншому КІНЦІ, ФІГ 9 - детекторна частина зборки після н виготовлення та приєднання монтажного дроту за допомогою припаювання або зварювання до плити, Фіг 10 - переміщення детекторної частини зборки повздовж продовгуватої частини чохла за допомогою монтажного дроту, Фіг 11 - виріб після розміщення детекторної частини зборки в заданій частині чохла, вилучення надлишків монтажного дроту та герметичного зварювання торця чохла з кінцем монтажного дроту При цьому використані наступні позначення різних елементів та вузлів 1 - корпус реактору, 2 - перший цільний чохол з донною частиною 3,4- другий цілий чохол з донною частиною 5, 6,7 - герметичні зварювальні з'єднання чохлів з корпусом реактору, 8 - плита зборки коритообразної форми, всередині якої кріплять перший детектор нейтронів прямого заряду 9 з кабелем 10, другий детектор нейтронів прямого заряду 11 та аналогічні детектори з кабелями 12, розташовані на протилежній стороні плити, 13, 14 15 - термоелектричні перетворювачі кабельного типу, кабалі яких 16 кріпляться на ЗОВНІШНІЙ поверхні плити та пропускаються через трубку 17, герметична проходка 18 через яку проходять всі лінії зв'язку, з'єднані з різними детекторами, при цьому плита жорстко з'єднується до трубки за допомогою з'єднання 13, наприклад, за допомогою припаювання або зварювання, фланець чохла 20, фланець проходки 21 та прокладка 22, яка розміщенна між ними, а також затяжні елементи (не вказані) утворюють герметичне роз'ємне з'єднання проходки з чохлом, при цьому трубка жорстко з'єднується з герметичною проходкою з'єднанням 23, а зборка детекторів після виготовлення розміщується в ТОНКОСТІННІЙ трубці 24, яку потім розташовують в чохлі (див фігЗ), при використанні другого варіанту монтажу чохол виконують із двох частин, одна із яких виконана у вигляді продовгуватого крізного полого циліндру 25 з фланцем на одному КІНЦІ, а друга - є донною частиною чохла 26, після виготовлення детекторної частини зборки до плити приєднується монтажний дріт 27, за допомогою з'єднання 28, переважно за допомогою припаювання або зварювання, або за допомогою механічного з'єднання, після герметичного з'єднання проходки до внутрішньої поверхні чохла за допомогою з'єднання ЗО, яке здійснюють після переміщення зборки детекторів в задану зону чохла за допомогою монтажного дроту, вилучають монтажний дріт або його частину 31, проводять герметичне з'єднання 32 донної частини чохла з його продовгуватою частиною (див фіг 7), при використанні третього варіанту монтажу із нержавіючої сталі виготовляють чохол, який має продовгувату крізну полу циліндричну частину 33 з фланцем 34 на одному КІНЦІ та з поступовим звуженням 35 на протилежному КІНЦІ, після виготовлення зборки до плити приєднується монтажний дріт за допомогою припаювання або зварювання (див фіг 9), потім зборку детекторів за допомогою монтажного дроту переміщують в задану частину чохла, герметично приєднують проходку до внутрішньої поверхні чо 10 хла з'єднанням 36, вилучають надлишки монтажного дроту та здійснюють герметичне зварювання торця чохла з кінцем монтажного дроту 37 (див фіг 11) Чохли 2,4, 29, 33 в кожному з трьох варіантів заявленого способу виготовлюють з корозійностійкого матеріалу, який має здатність до радіаційної СТІЙКОСТІ, наприклад, із нержавіючої сталі Продовгувата частина чохла має звичайно діаметр, який не перевищує 10мм при товщині стінки чохла 0,8-1,1мм,при цьому довжина чохла може складати 20м (звичайно 7-12м) По закінченні зборки та монтажу чохол виконується герметичним і його внутрішня порожнина може бути заповнена інертним газом, наприклад, гел'ем Зборка детекторів за звичай має декілька детекторів нейтронів прямого заряду ( наприклад, 5-7шт), які розташовують в коритообразній пластині 8 Кожен із детекторів нейтронів прямого заряду (наприклад, детектор 9), має емітер, який випускає електрони при взаємодії з нейтронами, виконаний, наприклад, із родію, корпус, відділений від емітера шаром електроізоляції (не вказані) та кабель 10, який включає проводи струму, який вимірюється та провідник, який використовується в якості датчика фонового току (не вказаний) Кабелі детекторів нейтронів прямого заряду через прорізі в бокових поверхнях плити 8 виводяться на її протилежну поверхню та фіксується на ній за допомогою скоб (не вказані) Крім того, зборка детекторів має декілька термоелектричних перетворювачів 13,14,15 кабельного типу, які дозволяють вимірювати розподіл температур повздовж чохла Кожний термоелектричний перетворювач має термопару, гілки якої розташовані в оболонці, яка виконана у вигляді кабелю 16, який заповнений мінеральною електроізоляцію Термопари звичайно припаюють до внутрішньої поверхні чохла Зборка може мати і другі детектори, наприклад, датчики рівнів теплоносіїв і т п Плита 8, на якій кріпиться більшість датчиків, має товщину 0,4-1 мм та виготовляється звичайно з нержавіючої сталі При використанні другого та третього варіантів монтажу трубку, через яку пропускають кабелі детекторів, можна замінити монтажним елементом (не вказаний), який виконаний, наприклад, із одного або де кількох дротів, до яких кабелі кріплять тонкою ниткою, дротом, припаюванням або зварюванням Монтажний дріт 27 звичайно виробляють із нержавіючої сталі і вона має діаметр 1,5-2,5мм При використанні третього варіанту монтажу діаметр монтажного дроту на 0,10,2мм менше внутрішнього діаметра торцевої частини чохла Монтажний дріт переважно приєднують до плити 8 за допомогою припаювання або зварювання При використанні другого або третього варіантів монтажу проходку 18 герметично приєднують до внутрішньої поверхні чохла за допомогою припаювання або зварювання Наведемо приклади конкретної реалізації кожного із трьох варіантів заявленого способу монтажу зборки детекторів системи внутрішньореакторного контролю Приклад 1, який відповідає першому варіанту монтажу В кришці або корпусі 1 реактора в заданих зонах виконують отвори Діаметр кожного із яких приблизно на 0,1мм перевищує ЗОВНІШНІЙ діаметр 12 11 53805 продовгуватої частини чохлів 2,4 Розташовують лежній фланцю 20 виконували отвір, діаметр якого ЦІЛЬНІчохли 2,4 в цих отворах та герметично звана 0,1мм перевищував діаметр монтажного дроту, рюють кожен чохол з корпусом та (або) кришкою який дорівнював 2мм Пропускали кінець монтажреактора, і потім проводять рентгеноскопічне доного дроту довжиною 50мм через цей отвір в плиті слідження якості зварювальних швів 6,7 (див та скручували пропущену частину з частиною, яка фіг 1) Проводять виготовлення зборки детекторів підходила до плити 8, отримуючи надійне механічВсередині коритообразної плити 8 розташовують не з'єднання плити 8 з монтажним дротом 27 Педетектори нейтронів прямого заряду 9,11 та т п , реміщу вали виготовлену детекторну частину збоякі розташовують в ВІДПОВІДНОСТІ З активною зоною рки за допомогою монтажного дроту 27 повздовж реактору Після центрівки та фіксації детекторів продовгуватої частини чохла (див фіг 6) в задану нейтронів прямого заряду їх кабелі 10, 12 та т п зону чохла, потім роз'єднували плиту 8 та монтажчерез прорізі в бокових поверхнях плити 8 вивоний дріт 27 за допомогою кусачок, залишаючи на дять на протилежну поверхню плити та фіксують плиті дріт довжиною 1,5м Проводили герметичне на ній за допомогою скоб (не вказані) Кабелі терз'єднання донної частини чохла 26 з торцем промоелектричних перетворювачів, наприклад 16 тадовгуватої частини чохла 29 за допомогою зварюкож фіксують на ЗОВНІШНІЙ поверхні плити 8 та вання (див фіг 7) і потім здійснювали рентгенопропускають їх через трубку 17 та через герметичскопічне дослідження якості зварювального шву ну проходку 18 Плиту 8 трубку 17 та герметичну 32 При необхідності проведення демонтажу із проходку 18 жорстко з'єднують між собою за дочохла доставали детекторну частину зборки і в помогою зварювання При цьому лінії зв'язку, навипадку необхідності проводили заміну детектора, приклад, кабелі виконані з можливістю підключенякий вийшов із ладу ня до електричного з'єднувача 25 Після Приклад 3, який відповідає третьому варіанту виготовлення зборки детекторів н* розміщують в монтажу ТОНКОСТІННІЙ трубі, товщина стінки якої складає Із нержавіючої сталі марки 08Х18Н101 вигото0,15мм та потім розташовують в заданій зоні провлювали продовгуватий крізний полий циліндричдовгуватої частині циліндричного чохла Проходку ний чохол 33 з фланцем 34 на одному КІНЦІ Про18 герметично з'єднують з чохлом за допомогою тилежний кінець чохла виконували з поступовим роз'ємного з'єднання прокладка 22 якого виконана звуженням 35 на протязі 20мм, при цьому внутрііз нікелю, який давався попередній термообробці шній діаметр чохла в торцевій частині складав 2,7мм, довжина чохла складала 7м при товщині Приклад 2 який відповідає другому варіанту стінки 0,8мм Зборку детекторної частини здійснюмонтажу вали по аналогії з попереднім прикладом МонтаВиготовлюють із нержавіючої сталі продовгужний дріт виготовляли із нержавіючої сталі, і вона ватий полий крізний циліндр 25 з фланцем 20 на мала діаметр 2,5мм Зварювали кінець монтажноодному КІНЦІ ЗОВНІШНІЙ діаметр чохла складає 7,5 го дроту 27 до плити 8 Переміщували детекторну мм, довжина продовгуватої частини чохла складачастину зборки за допомогою монтажного дроту 27 ла 8 м і товщина стінки дорівнювала 1мм Друга уздовж повздовжньої частини чохла 33, приклачастина чохла виконувалась у вигляді напівсфери даючи відповідне зусилля в вісьовому направлен26, ЗОВНІШНІЙ діаметр якої дорівнювався зовнішні Після переміщення детекторної частини зборки ньому діаметру продовгуватої частини чохла Вив задану зону чохла між фланцем 34 та протилежготовляли детекторну частину зборки по аналогії з ним торцем чохла, проводили герметичне зварюпершим варіантом монтажу, який вказано в привання проходки 18 з внутрішньою поверхнею чохкладі 1, за виключенням трубки, яку замінили монла Вилучали надлишки монтажного дроту 27 тажним елементом, який складається із трьох дрозапідлице з торцевою частиною чохла, та провотів, які виготовлені із нержавіючої сталі, та дили герметичне зварювання торця чохла з кінцем рівномірно розподілені по колу КІНЦІ дротів примонтажного дроту 27, після чого здійснювали ренпаювались припоєм ПСР - 40 до плити 8 та до гетгеноскопічне дослідження отриманого зварного рметичної проходки 18, а кабелі датчиків примотуз'єднання вались до цих дротів за допомогою проводу, який має діаметр 0,2мм, в кінцевій зоні плити 8, проти ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
