Ротор електричної машини

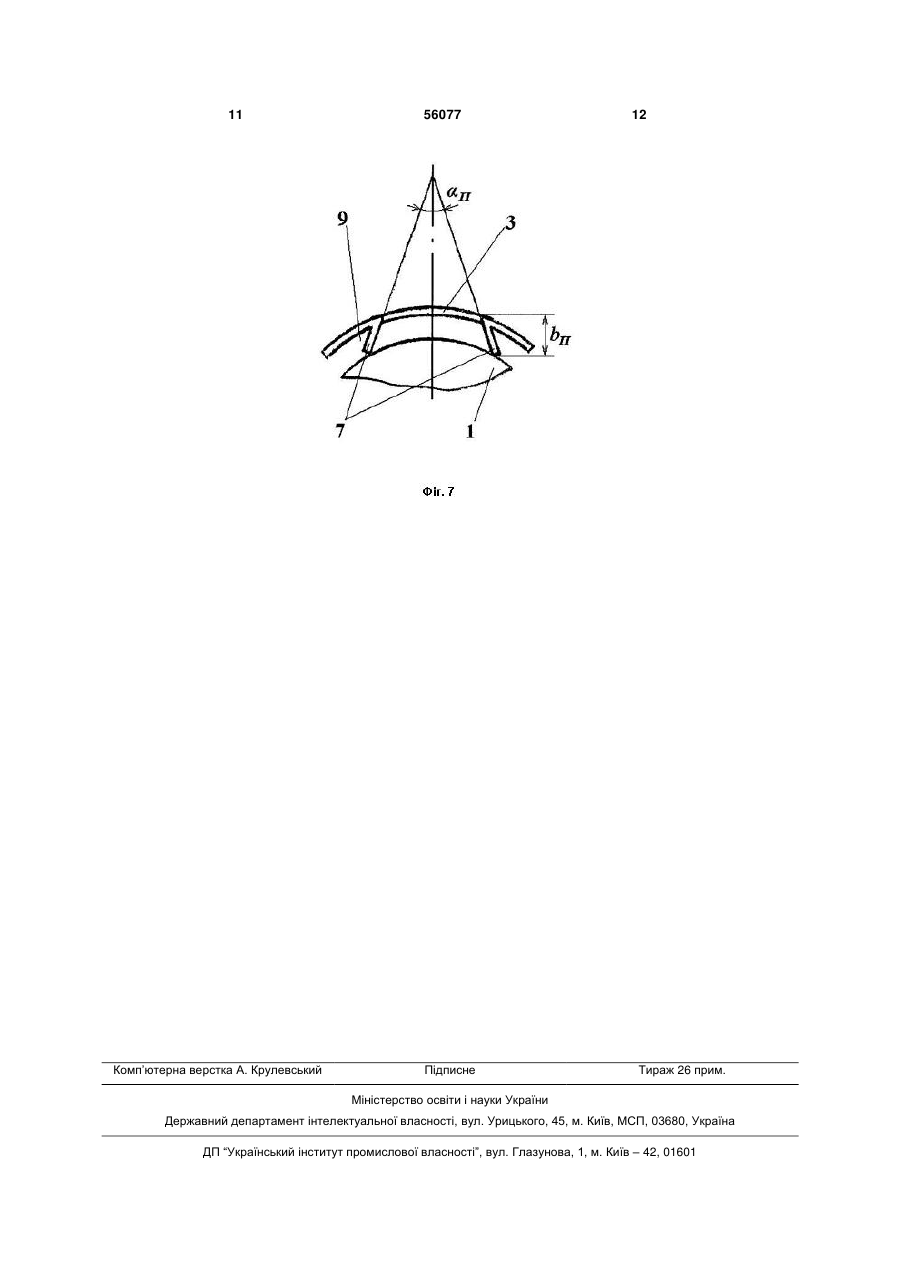

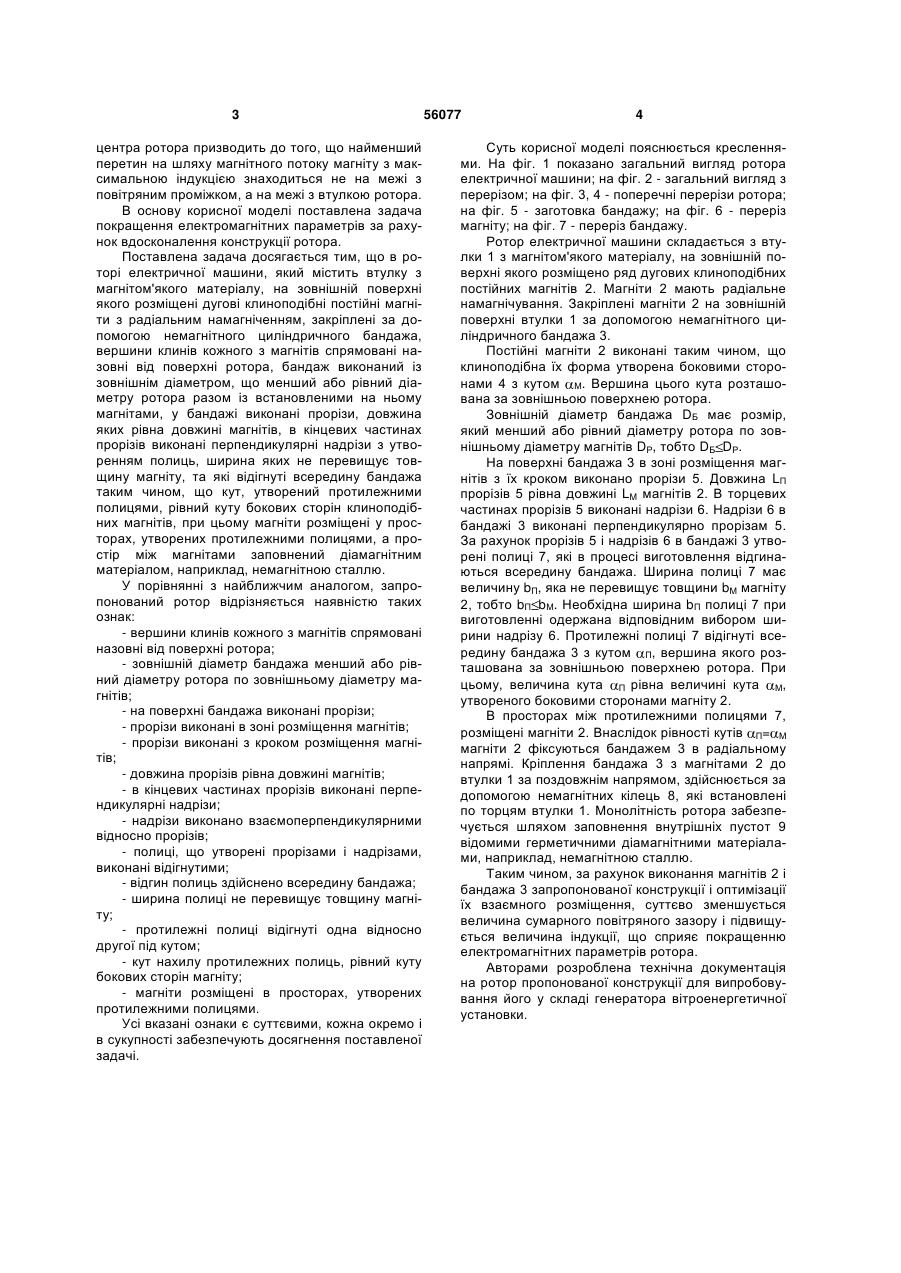

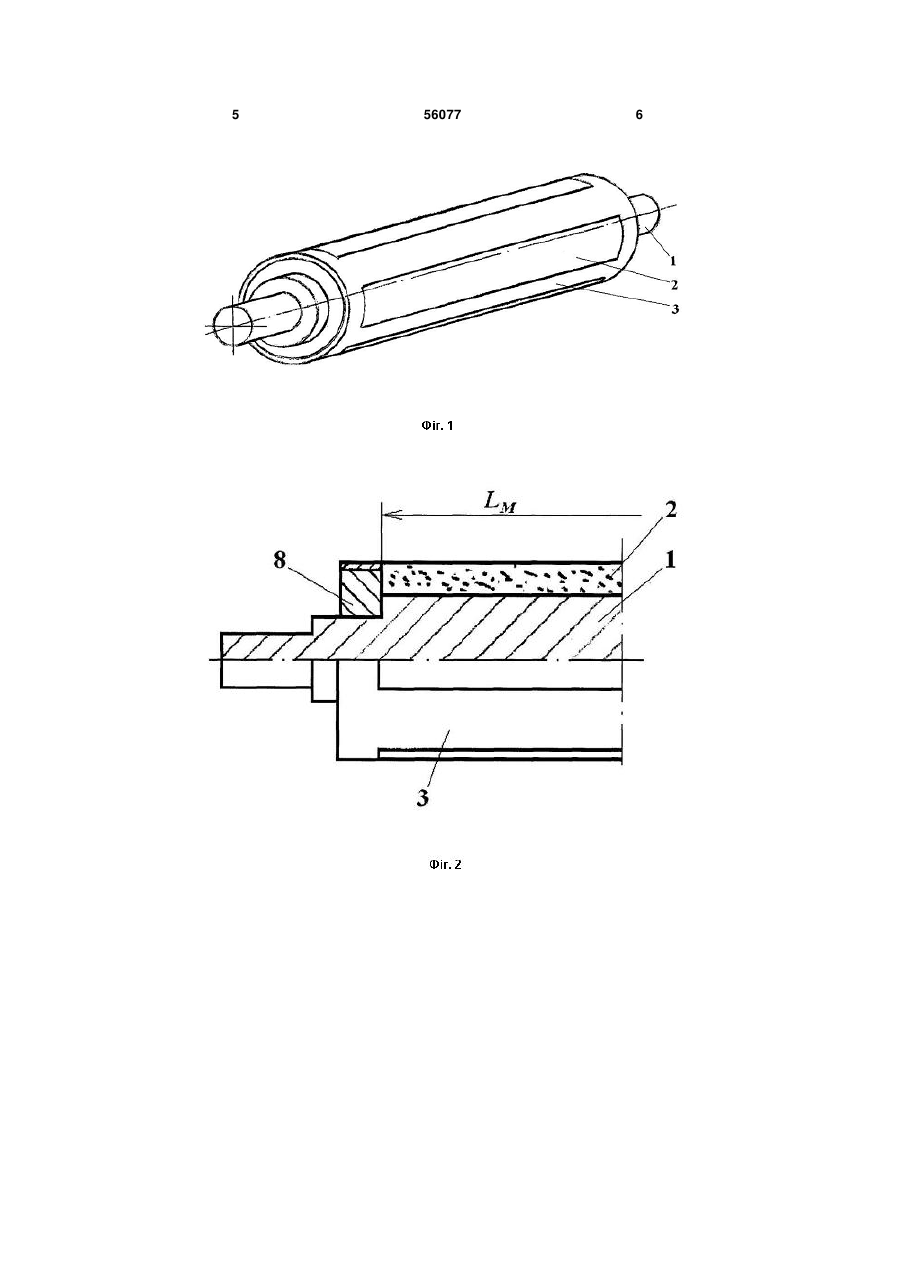

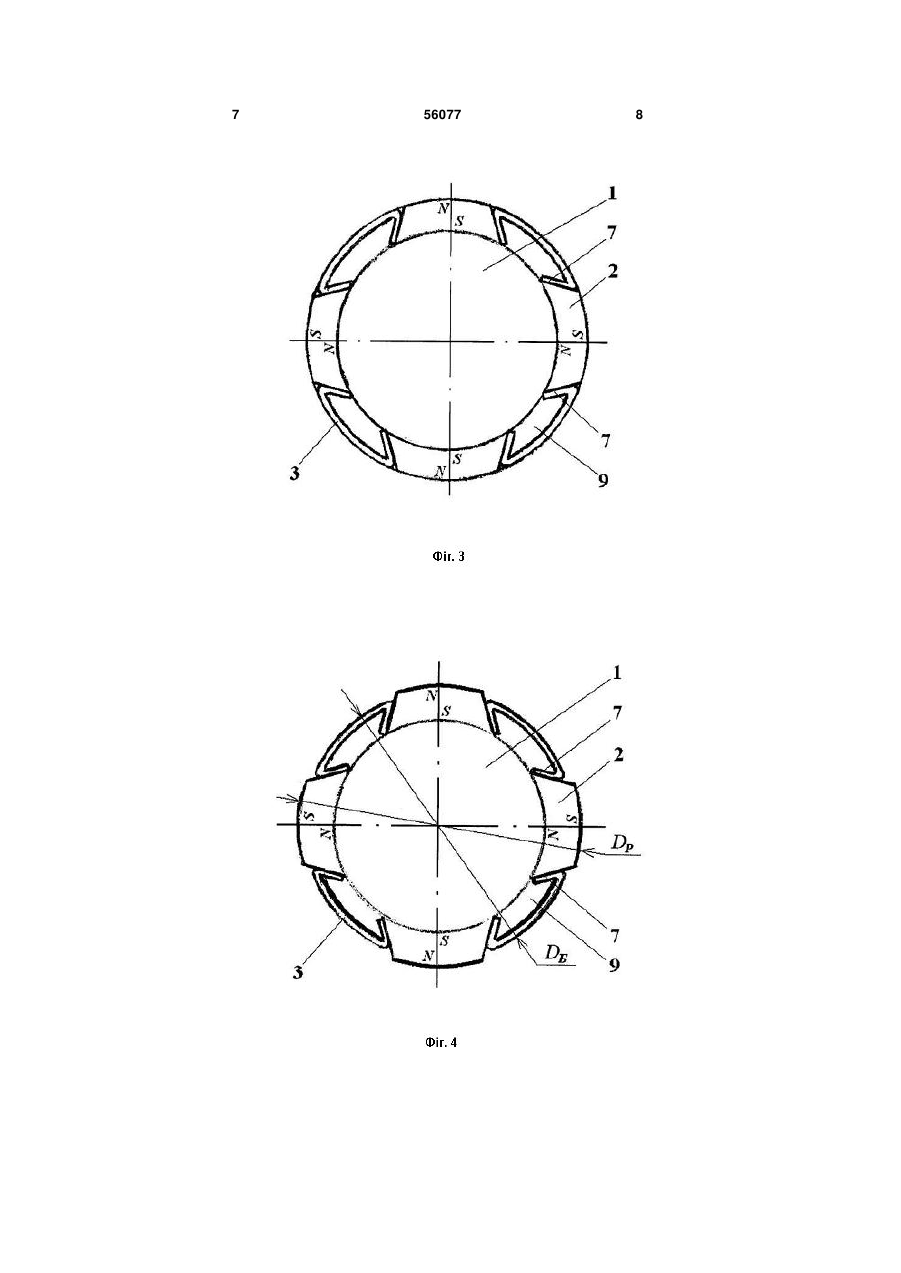

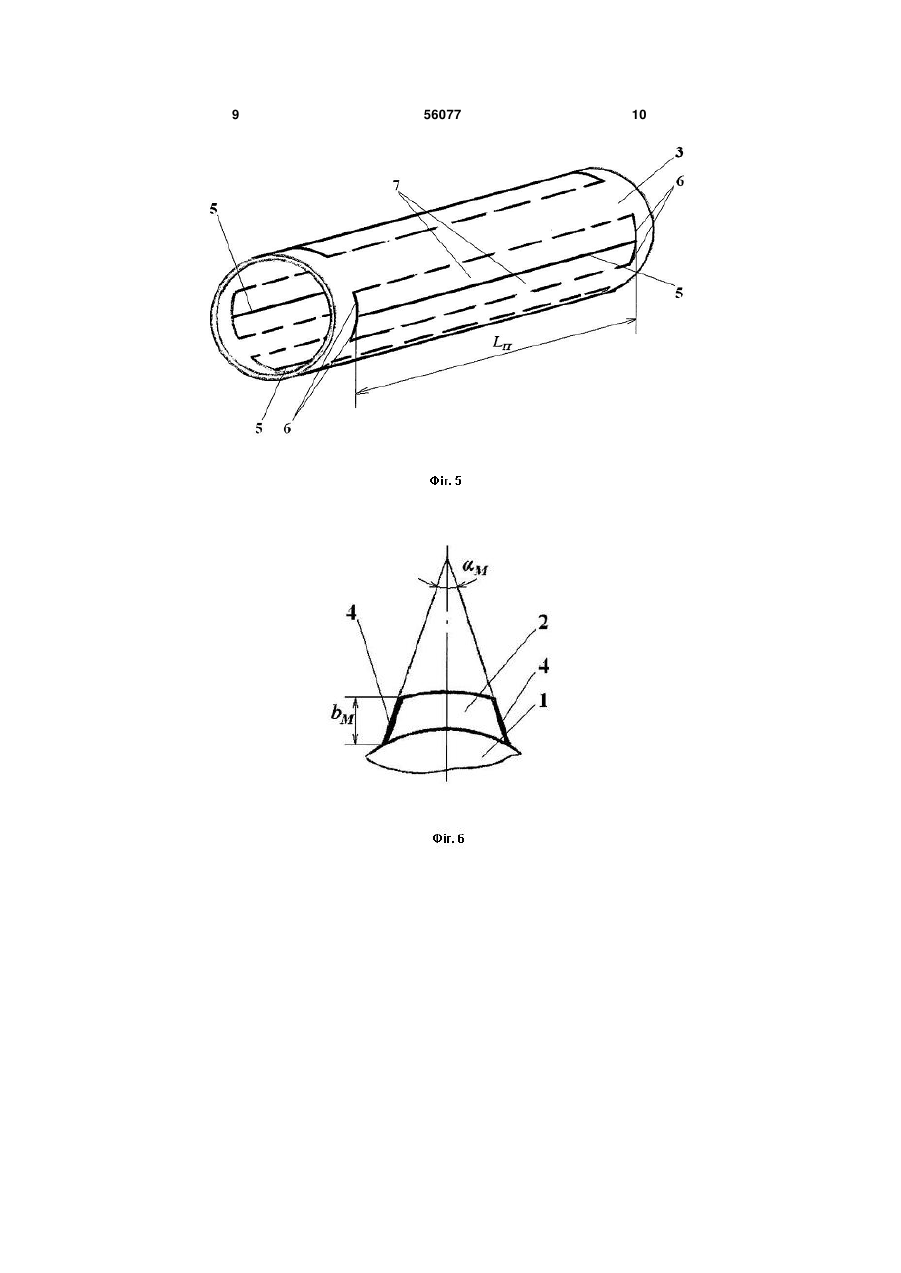

Ротор електричної машини, що містить втулку з магнітом'якого матеріалу, на зовнішній поверхні якого розміщені дугові клиноподібні постійні магніти з радіальним намагніченням, що закріплені за допомогою немагнітного циліндричного бандажа, 3 центра ротора призводить до того, що найменший перетин на шляху магнітного потоку магніту з максимальною індукцією знаходиться не на межі з повітряним проміжком, а на межі з втулкою ротора. В основу корисної моделі поставлена задача покращення електромагнітних параметрів за рахунок вдосконалення конструкції ротора. Поставлена задача досягається тим, що в роторі електричної машини, який містить втулку з магнітом'якого матеріалу, на зовнішній поверхні якого розміщені дугові клиноподібні постійні магніти з радіальним намагніченням, закріплені за допомогою немагнітного циліндричного бандажа, вершини клинів кожного з магнітів спрямовані назовні від поверхні ротора, бандаж виконаний із зовнішнім діаметром, що менший або рівний діаметру ротора разом із встановленими на ньому магнітами, у бандажі виконані прорізи, довжина яких рівна довжині магнітів, в кінцевих частинах прорізів виконані перпендикулярні надрізи з утворенням полиць, ширина яких не перевищує товщину магніту, та які відігнуті всередину бандажа таким чином, що кут, утворений протилежними полицями, рівний куту бокових сторін клиноподібних магнітів, при цьому магніти розміщені у просторах, утворених протилежними полицями, а простір між магнітами заповнений діамагнітним матеріалом, наприклад, немагнітною сталлю. У порівнянні з найближчим аналогом, запропонований ротор відрізняється наявністю таких ознак: - вершини клинів кожного з магнітів спрямовані назовні від поверхні ротора; - зовнішній діаметр бандажа менший або рівний діаметру ротора по зовнішньому діаметру магнітів; - на поверхні бандажа виконані прорізи; - прорізи виконані в зоні розміщення магнітів; - прорізи виконані з кроком розміщення магнітів; - довжина прорізів рівна довжині магнітів; - в кінцевих частинах прорізів виконані перпендикулярні надрізи; - надрізи виконано взаємоперпендикулярними відносно прорізів; - полиці, що утворені прорізами і надрізами, виконані відігнутими; - відгин полиць здійснено всередину бандажа; - ширина полиці не перевищує товщину магніту; - протилежні полиці відігнуті одна відносно другої під кутом; - кут нахилу протилежних полиць, рівний куту бокових сторін магніту; - магніти розміщені в просторах, утворених протилежними полицями. Усі вказані ознаки є суттєвими, кожна окремо і в сукупності забезпечують досягнення поставленої задачі. 56077 4 Суть корисної моделі пояснюється кресленнями. На фіг. 1 показано загальний вигляд ротора електричної машини; на фіг. 2 - загальний вигляд з перерізом; на фіг. 3, 4 - поперечні перерізи ротора; на фіг. 5 - заготовка бандажу; на фіг. 6 - переріз магніту; на фіг. 7 - переріз бандажу. Ротор електричної машини складається з втулки 1 з магнітом'якого матеріалу, на зовнішній поверхні якого розміщено ряд дугових клиноподібних постійних магнітів 2. Магніти 2 мають радіальне намагнічування. Закріплені магніти 2 на зовнішній поверхні втулки 1 за допомогою немагнітного циліндричного бандажа 3. Постійні магніти 2 виконані таким чином, що клиноподібна їх форма утворена боковими сторонами 4 з кутом М. Вершина цього кута розташована за зовнішньою поверхнею ротора. Зовнішній діаметр бандажа DБ має розмір, який менший або рівний діаметру ротора по зовнішньому діаметру магнітів DР, тобто DБ DР. На поверхні бандажа 3 в зоні розміщення магнітів з їх кроком виконано прорізи 5. Довжина LП прорізів 5 рівна довжині LM магнітів 2. В торцевих частинах прорізів 5 виконані надрізи 6. Надрізи 6 в бандажі 3 виконані перпендикулярно прорізам 5. За рахунок прорізів 5 і надрізів 6 в бандажі 3 утворені полиці 7, які в процесі виготовлення відгинаються всередину бандажа. Ширина полиці 7 має величину bП, яка не перевищує товщини bМ магніту 2, тобто bП bМ. Необхідна ширина bП полиці 7 при виготовленні одержана відповідним вибором ширини надрізу 6. Протилежні полиці 7 відігнуті всередину бандажа 3 з кутом П, вершина якого розташована за зовнішньою поверхнею ротора. При цьому, величина кута П рівна величині кута М, утвореного боковими сторонами магніту 2. В просторах між протилежними полицями 7, розміщені магніти 2. Внаслідок рівності кутів П= М магніти 2 фіксуються бандажем 3 в радіальному напрямі. Кріплення бандажа 3 з магнітами 2 до втулки 1 за поздовжнім напрямом, здійснюється за допомогою немагнітних кілець 8, які встановлені по торцям втулки 1. Монолітність ротора забезпечується шляхом заповнення внутрішніх пустот 9 відомими герметичними діамагнітними матеріалами, наприклад, немагнітною сталлю. Таким чином, за рахунок виконання магнітів 2 і бандажа 3 запропонованої конструкції і оптимізації їх взаємного розміщення, суттєво зменшується величина сумарного повітряного зазору і підвищується величина індукції, що сприяє покращенню електромагнітних параметрів ротора. Авторами розроблена технічна документація на ротор пропонованої конструкції для випробовування його у складі генератора вітроенергетичної установки. 5 56077 6 7 56077 8 9 56077 10 11 Комп’ютерна верстка А. Крулевський 56077 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
