Вогнетривний фасонний виріб для кладки люків

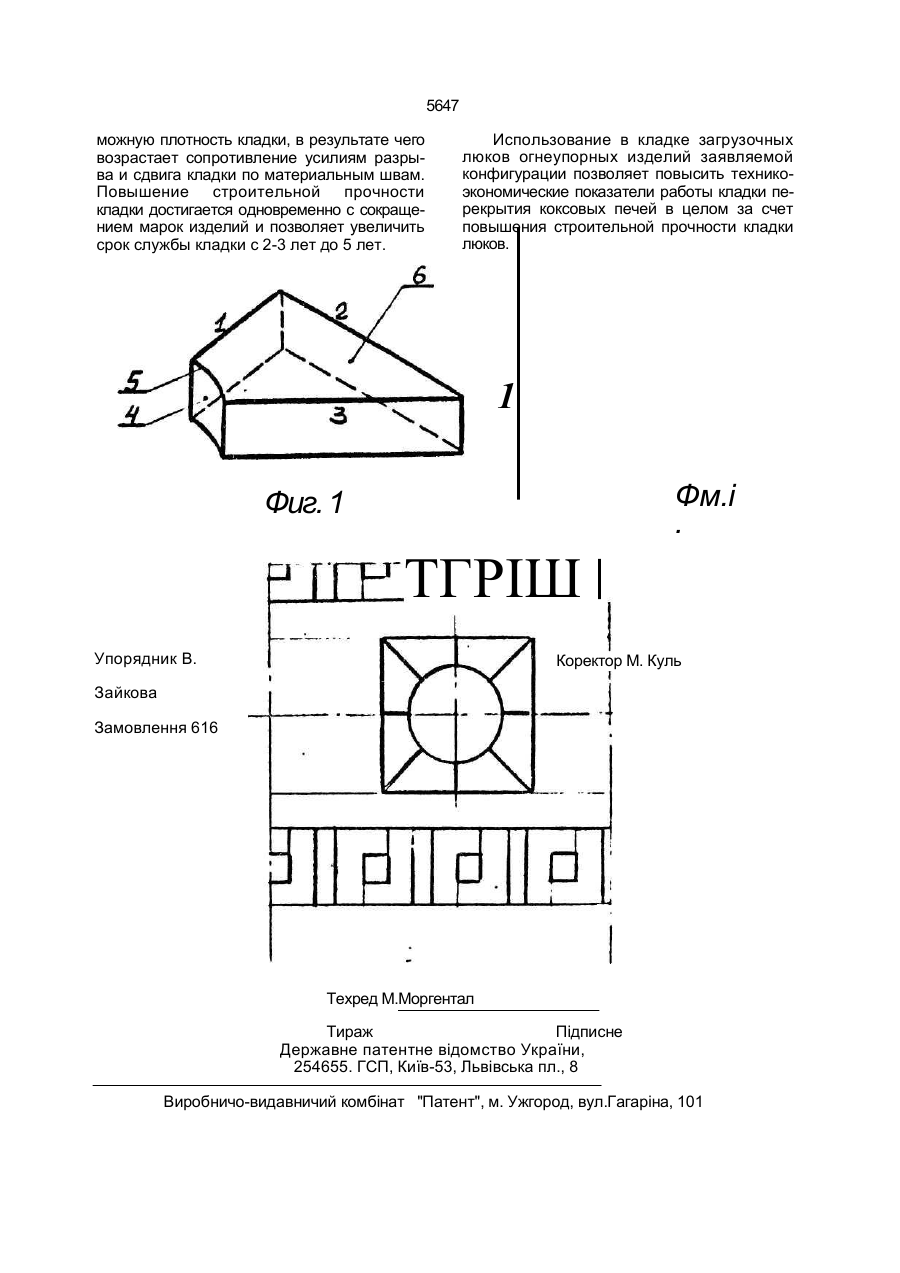

Огнеупорное фасонное изделие для кладки люков, имеющее вертикальные (боковые) грани, одна из которых выполнена цилиндрической, и горизонтальные грани, о т л и ч а ю щ е е с я тем, что горизонтальные грани изделия имеют форму равнобедренного прямоугольного треугольника, сокращенного от вершины одного острого угла на площадь сектора, радиус которого с равен радиусу отверстия люка, а длина дуги ~ сектора составляет не более 1/8 длины от-| верстия люка, при этом, размер основания треугольника равен не более 6 радиусов сек! тора. С > ело Изобретение относится к конструктивным элементам коксовых печей, а именно, к огнеупорным изделиям для кладки загрузочных и газоотводящих люков и может быть использовано для кладки люков различных тепловых агрегатов. Известно огнеупорное изделие для кладки люков [1]. Указанное огнеупорное изделие является наиболее близким по технической сущности к заявляемому и выбрано нами в качестве прототипа. Изделие имеет вертикальные (боковые) грани, одна из которых выполнена в виде цилиндрической поверхности, формирующей при кладке периметр отверстия люка, и горизонтальные грани. Горизонтальные грани выполнены в виде прямоугольника с о.даой дугообразной стороной, длина дуги Jpn этом составляет ~ 1/4 длины отверстия люка. Дв&стороны прямоугольника іл " • гної ориентированы по хорде, т.е. параллельны радиусу отверстия люка. При использовании для кладки загрузочных люков огнеупорных изделий вышеуказанной конфигурации не обеспечивается клиновое соединение изделий и соответственно прочность кладки. Кладка загрузочных и газоотводящих люков относится к наиболее изнашиваемым узлам кладки коксовых печей (срок службы огнеупорных изделий в этих узлах кладки 2-3 года). Это обусловлено тем, что огнеупорные изделия испытывают попеременные термические удары и охлаждения, подвергаются механическим воздействиям при каждом сьеме и установке крышек люков, при этом огнеупорные изделия описанной конфигурации, формирующие кладку люков, выдвигаются в отверстие люков, нарушая прочность и газоплотность кладки. О 5647 В известной кладке загрузочных люков коксовых печей для формирования только одного ряда необходимо два типоразмера (фасона) изделий ввиду различия длины дуги цилиндрической поверхности. Один типо- 5 размер огнеупорного изделия имеет длину дуги ~ 1/4 длины окружности люка, другой ~ 1 /40. При этом, огнеупорные изделия с длиной дуги ~ 1 /40 практически не участвуют Б формировании отверстия люка, а 10 огнеупорные изделия с длиной дуги, равной ~ 1 /4 имеют массу выше нормативной (вес до 25 кг против нормативного - 15 кг). Ввиду тяжелых условий эксплуатации 15 кладки загрузочных люков большая масса огнеупорного изделия, торцевые (боковые) грани которого находятся не в клиновом зацеплении, усугубляет разрушение кладки (изделия беспрепятственно выдвигаются в 20 отверстие люка). Задача изобретения заключается в упрощении конфигурации огнеупорных изделий и сокращения их марок. Это достигается тем, что, в огнеупорном 25 изделии для кладки люков, имеющем вертикальные (боковые) грани, одна из которых выполнена цилиндричес кой, и горизонтальные грани, согласно изобретению, последние" имеют форму равнобедренного 30 прямоугольного треугольника, сокращенного от вершины одного острого угла на площ адь сектора, рад иус которого равен радиусу отверстия люка, а длина дуги сектора составляет не более 1/8 длины окружно- 35 сти отверстия, при этом размер основания треугольника должен быть не более б радиусов сектора. Ориентировка по радиусу двух вертикальных (боковых) граней позволяет обеспе- 40 чить расклинивание всех огнеупорных изделий в ряду кладки загрузочных люков и повысить, тем самым, строительную прочность кладки. Выполнение длины дуги цилиндриче- 45 ской поверхности, формирующей отверстие люка, равной не более 1/8 длины отверстия наряду с вышеописанным признаком позволяет осуществить расклинивание с одинаковым усилием, т.к. появляется возможность 50 использования в этом ряду кладки огнеупорных изделий одного типоразмера с попарным их сопряжением по основанию равнобедренного прямоугольного треугольника. При этом все огнеупорные изделия участвуют в 55 формировании отверстия люка и имеют вес не больше нормативных пределов, что улучшает сцепление между изделиями, тем самым дополнительно повышает строительную прочность кладки. Усилие расклинивания должно быть оптимальным, так как большое усилие ведет к вспучиванию ряда, а малое не обеспечивает прочности. Кроме того, длина дуги цилиндрической поверхности изделия определяется треб о в ан и ем вып ол не н ия м ин и мал ь н о го количества материальных швов в кладке, технологичности изготовления огнеупорных изделий. Экспериментально установлено, что размер основания равнобедренного прямоугольника, равный не более 6 радиусов определяется условием соблюдения прочности кладки. Уменьшение или увеличение предельных размеров основания треугольника недопустимо, т.к. это будет ослаблять строительную прочность кладки ввиду ухудшения условия максимальной перевязки изделий и превышения нормативного веса огнеупорных изделий. На фиг. 1 показано огнеупорное изделие для кладки люков, общий вид; на фиг. 2 - то же, в плане; на фиг. 3 - кладка отверстия люка. Огнеупорное изделие для кладки люков имеет вертикальные грани 1,2, 3, выполненные в виде прямоугольника. Вертикальная грань 4 выполнена цилиндрической, дуга 5 которой, согласно изобретению, составляет не более 1/8 длины окружности люка. Цилиндрическая поверхность вертикальной грани 4 изделия формирует при кладке отверстие люка. Согласно изобретению, горизонтальная грань б выполнена в виде равнобедренного прямоугольного треугольника, сокращенного на площадь сектора 7. Радиус 8 сектора 7 равен радиусу отверстия люка. Для обеспечения прочности кладки и соблюдения нормативного веса изделия экспериментально выбран размер основания треугольника не более б радиусов. Один ряд кладки загрузочных люков коксовых печей выполняют из одинаковых огнеупорных изделий заявляемой конфигурации одной марки. Огнеупорные изделия укладывают в ряду попарно совмещая основания равнобедренного прямоугольного треугольника. При этом, вертикальные боковые грани 1, 3, ориентированные по радиусу образуют клиновое соединение, а цилиндрические поверхности 4 формируют отверстие люка. При расклинивании каждое огнеупорное изделие заявляемой формы передает усилие рядом лежащим изделиям в арифметической прогрессии. Поэтому огнеупорные изделия равномерно поджимаются друг к другу, обеспечивая максимально воз 5647 можную плотность кладки, в результате чего возрастает сопротивление усилиям разрыва и сдвига кладки по материальным швам. Повышение строительной прочности кладки достигается одновременно с сокращением марок изделий и позволяет увеличить срок службы кладки с 2-3 лет до 5 лет. Использование в кладке загрузочных люков огнеупорных изделий заявляемой конфигурации позволяет повысить техникоэкономические показатели работы кладки перекрытия коксовых печей в целом за счет повышения строительной прочности кладки люков. 1 Фм.і . Фиг. 1 ТГРІШ Упорядник В. Коректор М. Куль Зайкова Замовлення 616 Техред М.Моргентал Тираж Підписне Державне патентне відомство України, 254655. ГСП, Київ-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
