Дозатор рідини

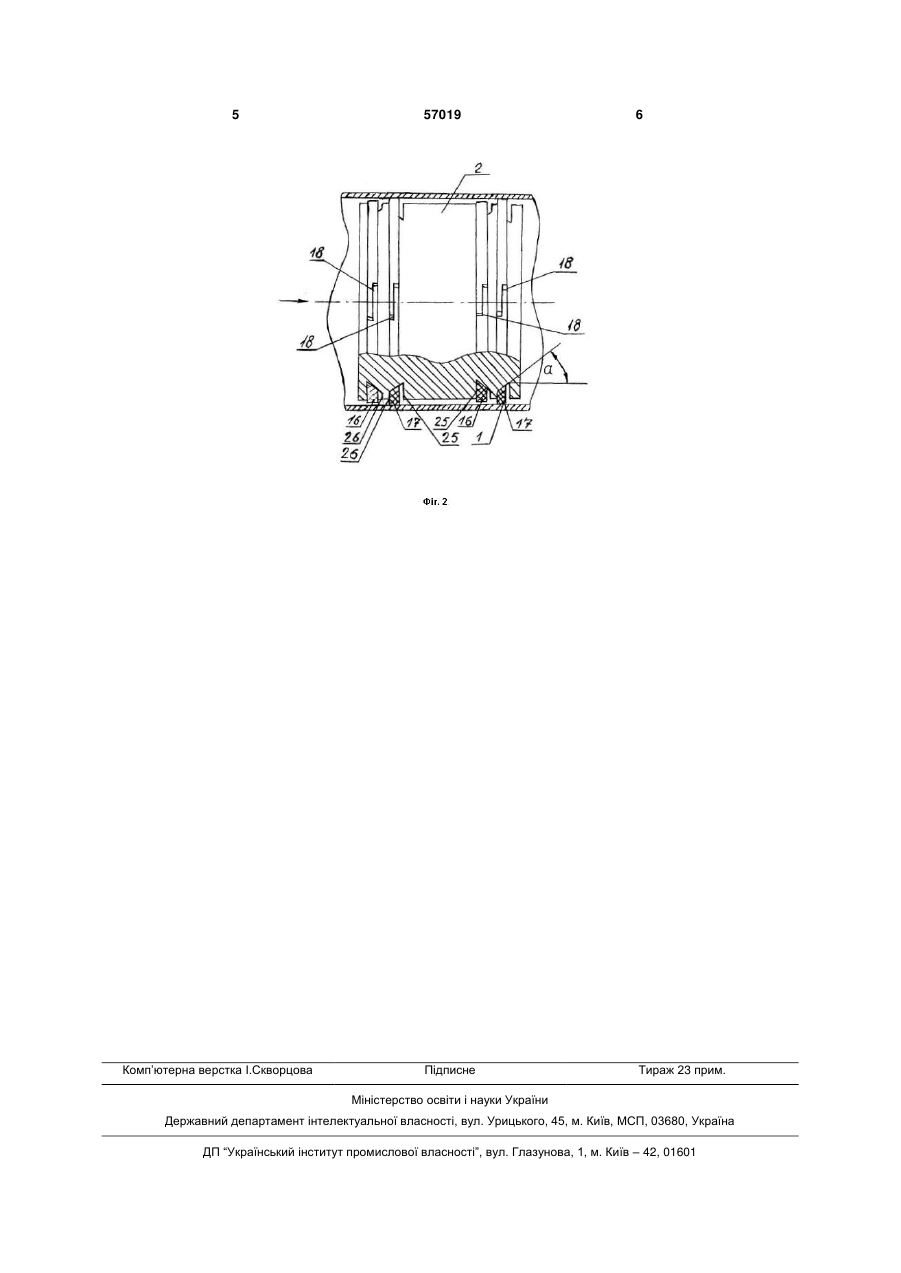

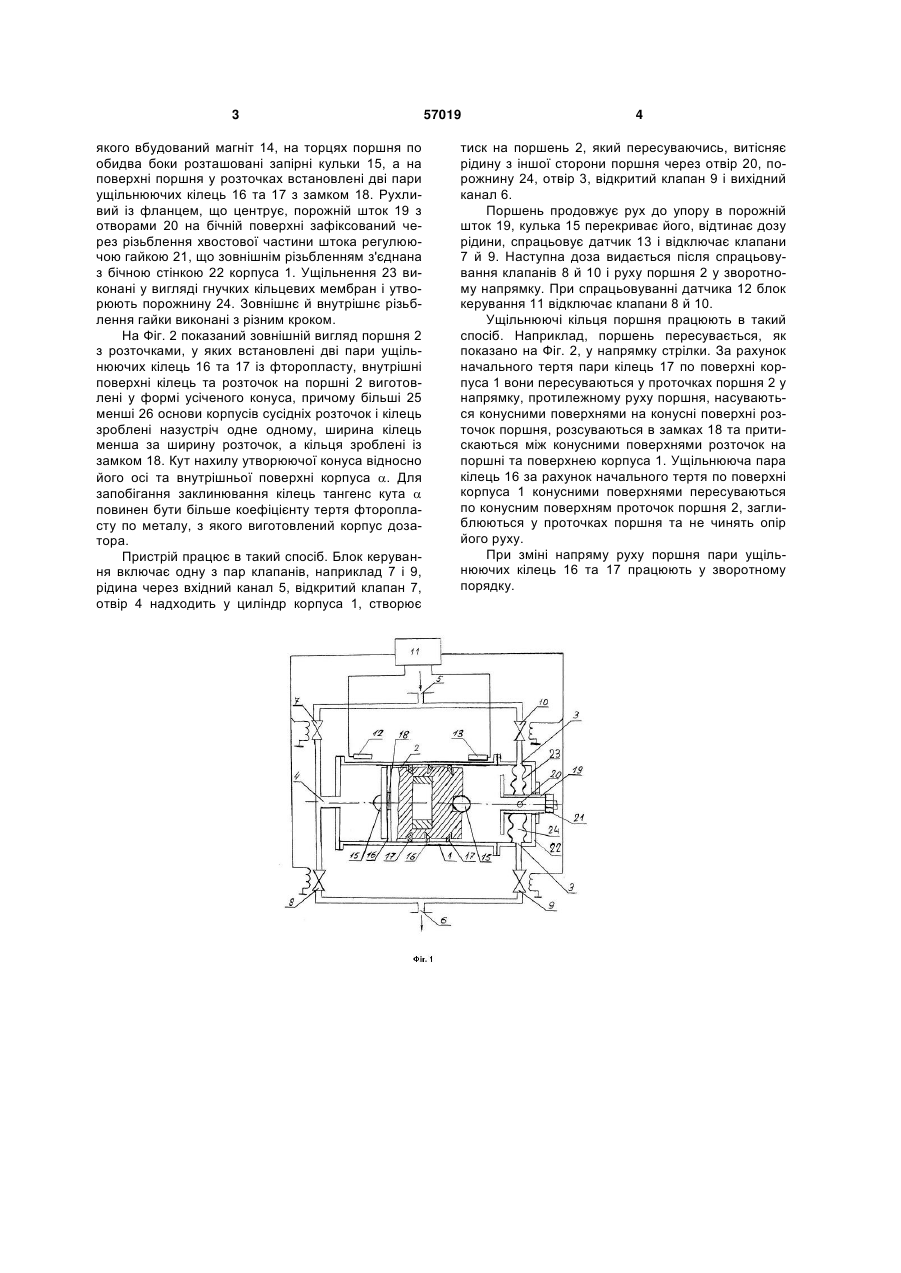

Дозатор рідини, що містить корпус із вихідними отворами в бічних стінках, розміщений у ньому поршень, який має кільцеві розточки по поверхні, 3 якого вбудований магніт 14, на торцях поршня по обидва боки розташовані запірні кульки 15, а на поверхні поршня у розточках встановлені дві пари ущільнюючих кілець 16 та 17 з замком 18. Рухливий із фланцем, що центрує, порожній шток 19 з отворами 20 на бічній поверхні зафіксований через різьблення хвостової частини штока регулюючою гайкою 21, що зовнішнім різьбленням з'єднана з бічною стінкою 22 корпуса 1. Ущільнення 23 виконані у вигляді гнучких кільцевих мембран і утворюють порожнину 24. Зовнішнє й внутрішнє різьблення гайки виконані з різним кроком. На Фіг. 2 показаний зовнішній вигляд поршня 2 з розточками, у яких встановлені дві пари ущільнюючих кілець 16 та 17 із фторопласту, внутрішні поверхні кілець та розточок на поршні 2 виготовлені у формі усіченого конуса, причому більші 25 менші 26 основи корпусів сусідніх розточок і кілець зроблені назустріч одне одному, ширина кілець менша за ширину розточок, а кільця зроблені із замком 18. Кут нахилу утворюючої конуса відносно його осі та внутрішньої поверхні корпуса . Для запобігання заклинювання кілець тангенс кута  повинен бути більше коефіцієнту тертя фторопласту по металу, з якого виготовлений корпус дозатора. Пристрій працює в такий спосіб. Блок керування включає одну з пар клапанів, наприклад 7 і 9, рідина через вхідний канал 5, відкритий клапан 7, отвір 4 надходить у циліндр корпуса 1, створює 57019 4 тиск на поршень 2, який пересуваючись, витісняє рідину з іншої сторони поршня через отвір 20, порожнину 24, отвір 3, відкритий клапан 9 і вихідний канал 6. Поршень продовжує рух до упору в порожній шток 19, кулька 15 перекриває його, відтинає дозу рідини, спрацьовує датчик 13 і відключає клапани 7 й 9. Наступна доза видається після спрацьовування клапанів 8 й 10 і руху поршня 2 у зворотному напрямку. При спрацьовуванні датчика 12 блок керування 11 відключає клапани 8 й 10. Ущільнюючі кільця поршня працюють в такий спосіб. Наприклад, поршень пересувається, як показано на Фіг. 2, у напрямку стрілки. За рахунок начального тертя пари кілець 17 по поверхні корпуса 1 вони пересуваються у проточках поршня 2 у напрямку, протилежному руху поршня, насуваються конусними поверхнями на конусні поверхні розточок поршня, розсуваються в замках 18 та притискаються між конусними поверхнями розточок на поршні та поверхнею корпуса 1. Ущільнююча пара кілець 16 за рахунок начального тертя по поверхні корпуса 1 конусними поверхнями пересуваються по конусним поверхням проточок поршня 2, заглиблюються у проточках поршня та не чинять опір його руху. При зміні напряму руху поршня пари ущільнюючих кілець 16 та 17 працюють у зворотному порядку. 5 Комп’ютерна верстка І.Скворцова 57019 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
