Лаз приямку

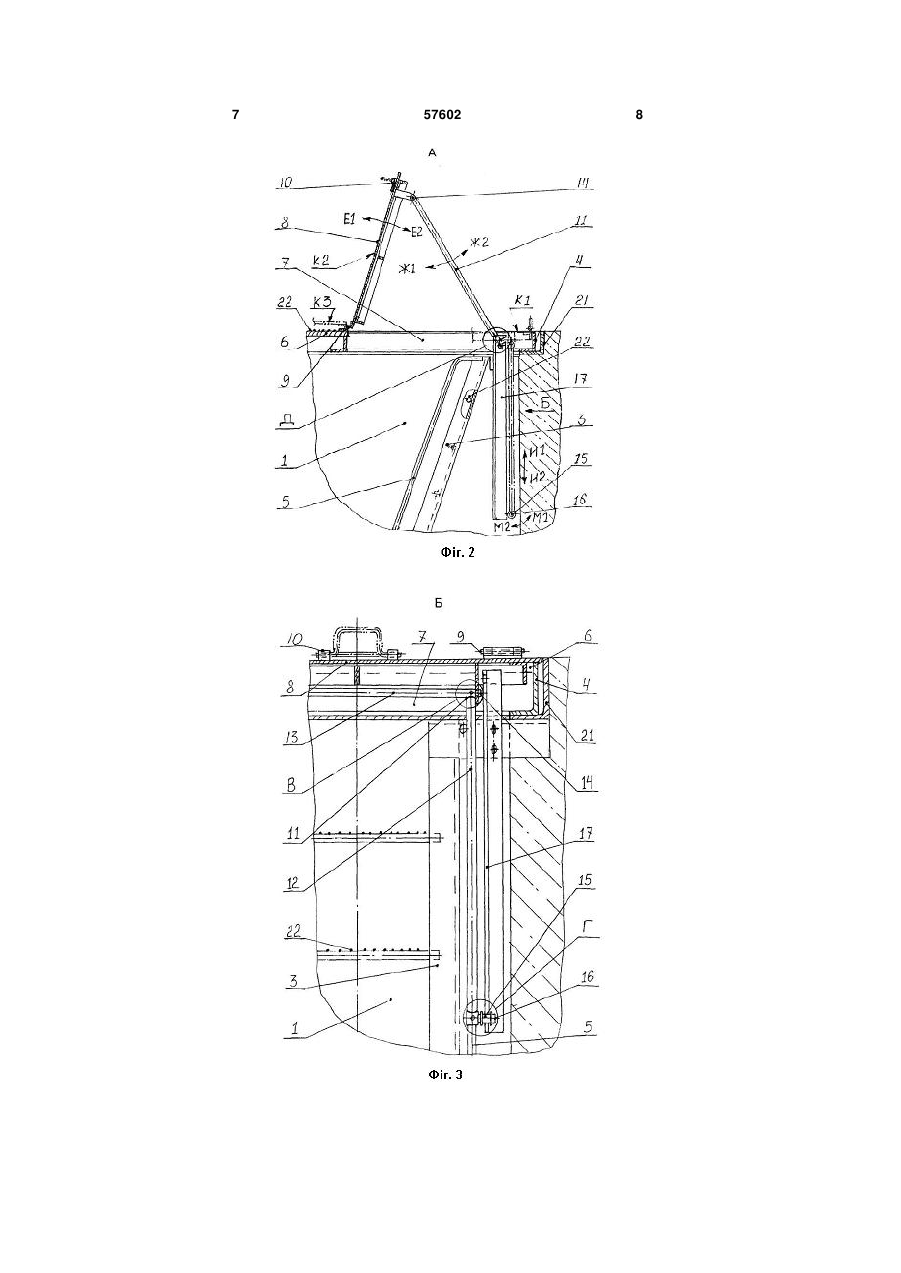

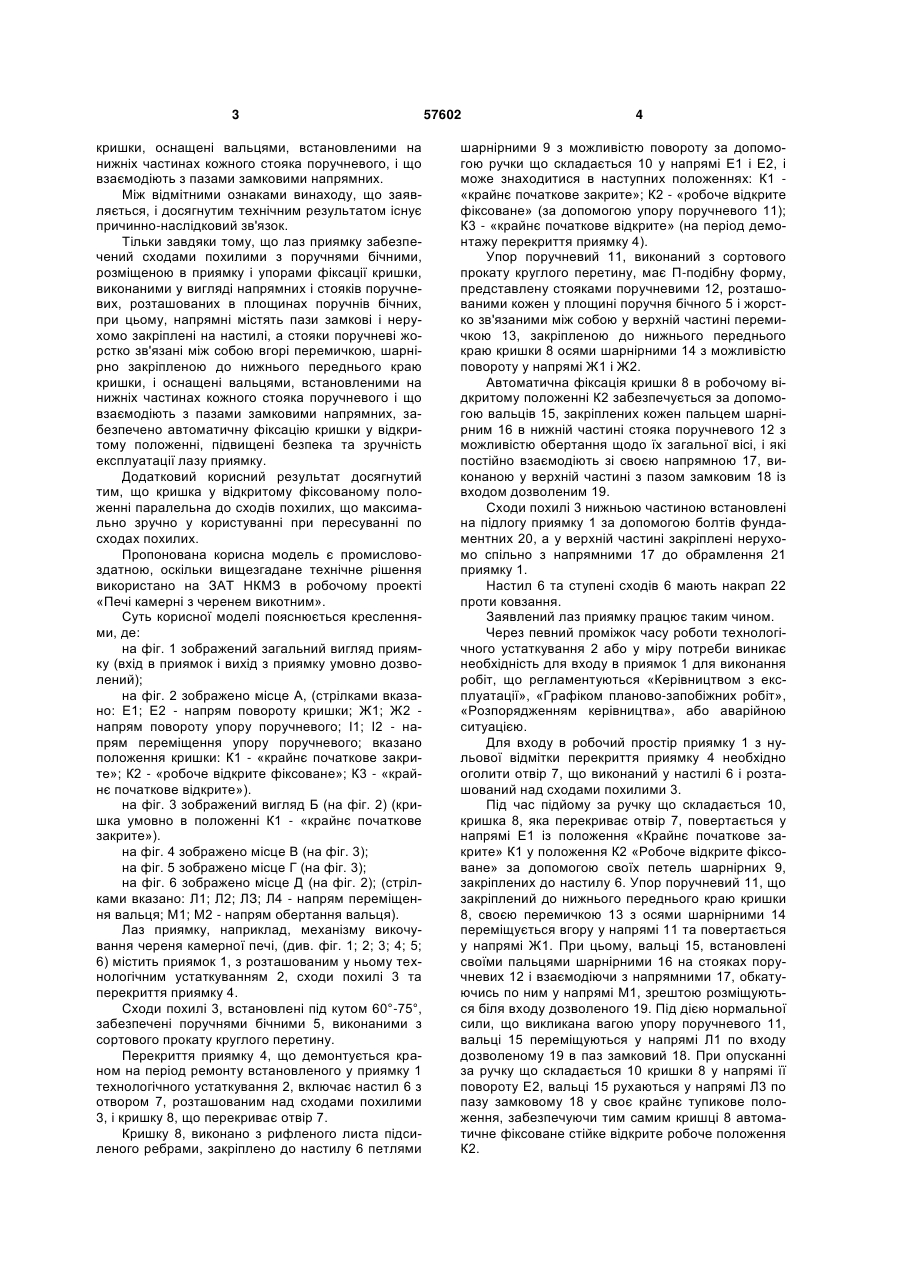

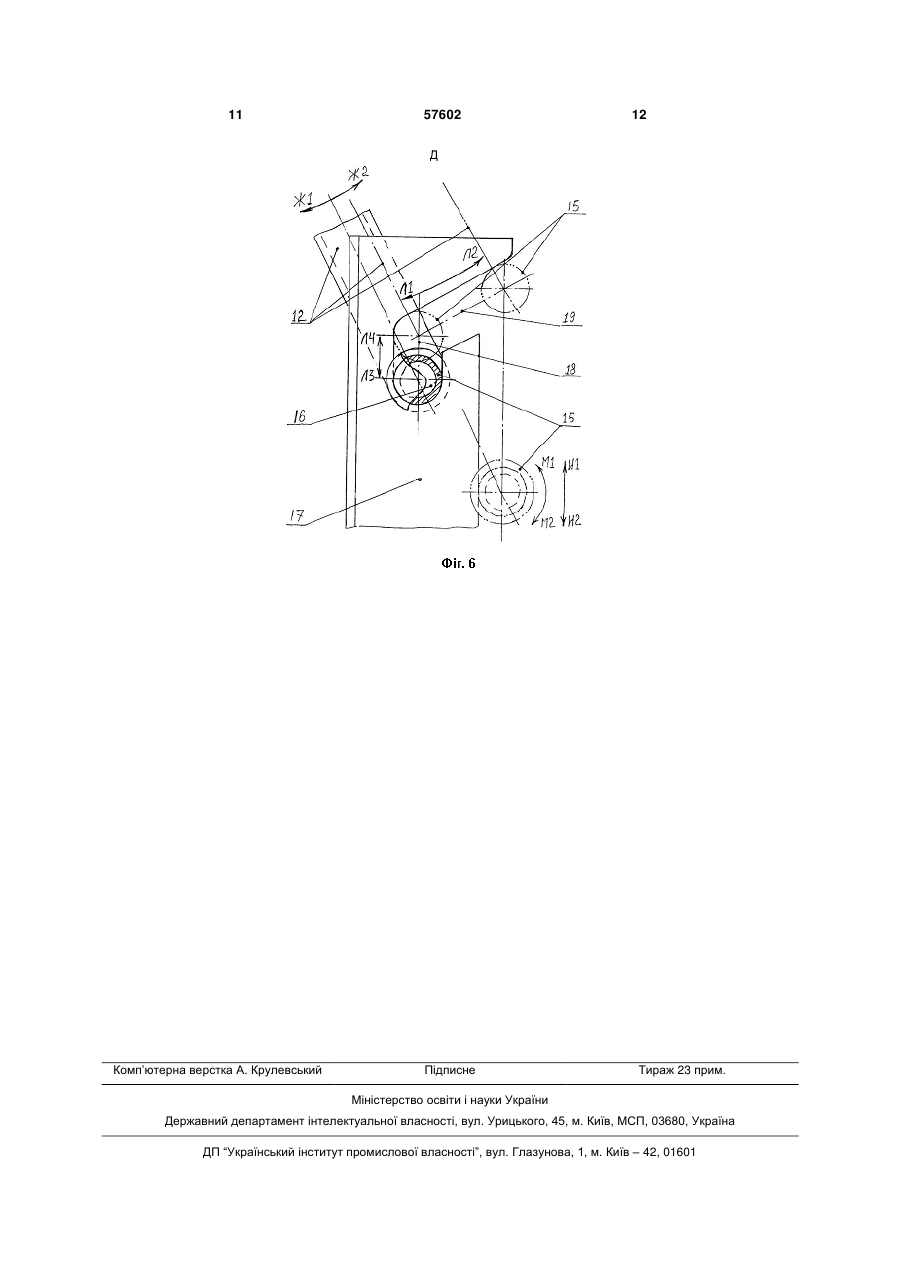

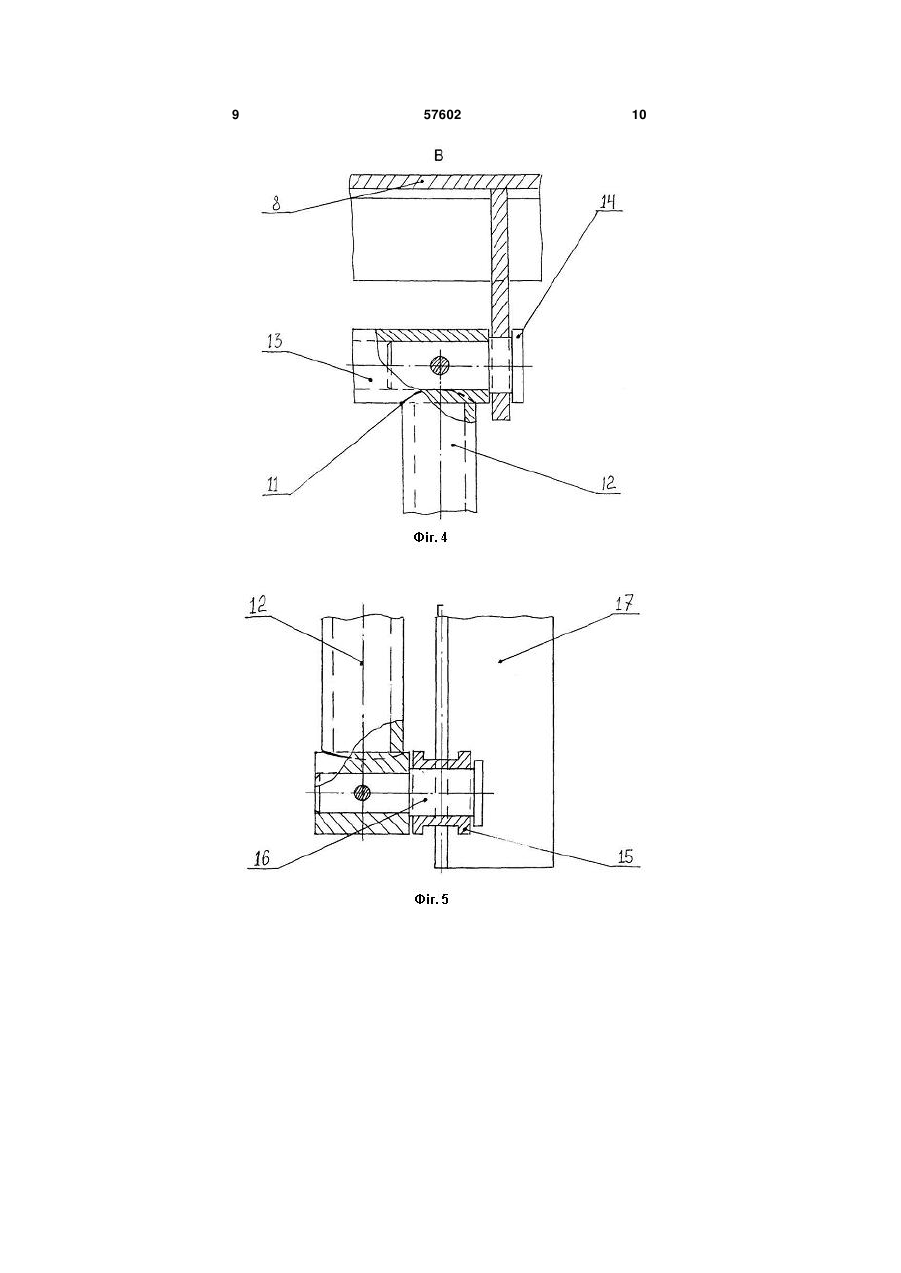

1. Лаз приямку, наприклад приямку механізму викочування череня камерної печі, що містить приямок з механізмами, перекриття приямку, яке включає настил з отвором, кришку, що перекриває отвір і шарнірно закріплена до настилу, який від 3 кришки, оснащені вальцями, встановленими на нижніх частинах кожного стояка поручневого, і що взаємодіють з пазами замковими напрямних. Між відмітними ознаками винаходу, що заявляється, і досягнутим технічним результатом існує причинно-наслідковий зв'язок. Тільки завдяки тому, що лаз приямку забезпечений сходами похилими з поручнями бічними, розміщеною в приямку і упорами фіксації кришки, виконаними у вигляді напрямних і стояків поручневих, розташованих в площинах поручнів бічних, при цьому, напрямні містять пази замкові і нерухомо закріплені на настилі, а стояки поручневі жорстко зв'язані між собою вгорі перемичкою, шарнірно закріпленою до нижнього переднього краю кришки, і оснащені вальцями, встановленими на нижніх частинах кожного стояка поручневого і що взаємодіють з пазами замковими напрямних, забезпечено автоматичну фіксацію кришки у відкритому положенні, підвищені безпека та зручність експлуатації лазу приямку. Додатковий корисний результат досягнутий тим, що кришка у відкритому фіксованому положенні паралельна до сходів похилих, що максимально зручно у користуванні при пересуванні по сходах похилих. Пропонована корисна модель є промисловоздатною, оскільки вищезгадане технічне рішення використано на ЗАТ НКМЗ в робочому проекті «Печі камерні з черенем викотним». Суть корисної моделі пояснюється кресленнями, де: на фіг. 1 зображений загальний вигляд приямку (вхід в приямок і вихід з приямку умовно дозволений); на фіг. 2 зображено місце А, (стрілками вказано: Е1; Е2 - напрям повороту кришки; Ж1; Ж2 напрям повороту упору поручневого; I1; I2 - напрям переміщення упору поручневого; вказано положення кришки: К1 - «крайнє початкове закрите»; К2 - «робоче відкрите фіксоване»; К3 - «крайнє початкове відкрите»). на фіг. 3 зображений вигляд Б (на фіг. 2) (кришка умовно в положенні К1 - «крайнє початкове закрите»). на фіг. 4 зображено місце В (на фіг. 3); на фіг. 5 зображено місце Г (на фіг. 3); на фіг. 6 зображено місце Д (на фіг. 2); (стрілками вказано: Л1; Л2; ЛЗ; Л4 - напрям переміщення вальця; М1; М2 - напрям обертання вальця). Лаз приямку, наприклад, механізму викочування череня камерної печі, (див. фіг. 1; 2; 3; 4; 5; 6) містить приямок 1, з розташованим у ньому технологічним устаткуванням 2, сходи похилі 3 та перекриття приямку 4. Сходи похилі 3, встановлені під кутом 60°-75°, забезпечені поручнями бічними 5, виконаними з сортового прокату круглого перетину. Перекриття приямку 4, що демонтується краном на період ремонту встановленого у приямку 1 технологічного устаткування 2, включає настил 6 з отвором 7, розташованим над сходами похилими 3, і кришку 8, що перекриває отвір 7. Кришку 8, виконано з рифленого листа підсиленого ребрами, закріплено до настилу 6 петлями 57602 4 шарнірними 9 з можливістю повороту за допомогою ручки що складається 10 у напрямі Е1 і Е2, і може знаходитися в наступних положеннях: К1 «крайнє початкове закрите»; К2 - «робоче відкрите фіксоване» (за допомогою упору поручневого 11); К3 - «крайнє початкове відкрите» (на період демонтажу перекриття приямку 4). Упор поручневий 11, виконаний з сортового прокату круглого перетину, має П-подібну форму, представлену стояками поручневими 12, розташованими кожен у площині поручня бічного 5 і жорстко зв'язаними між собою у верхній частині перемичкою 13, закріпленою до нижнього переднього краю кришки 8 осями шарнірними 14 з можливістю повороту у напрямі Ж1 і Ж2. Автоматична фіксація кришки 8 в робочому відкритому положенні К2 забезпечується за допомогою вальців 15, закріплених кожен пальцем шарнірним 16 в нижній частині стояка поручневого 12 з можливістю обертання щодо їх загальної вісі, і які постійно взаємодіють зі своєю напрямною 17, виконаною у верхній частині з пазом замковим 18 із входом дозволеним 19. Сходи похилі 3 нижньою частиною встановлені на підлогу приямку 1 за допомогою болтів фундаментних 20, а у верхній частині закріплені нерухомо спільно з напрямними 17 до обрамлення 21 приямку 1. Настил 6 та ступені сходів 6 мають накрап 22 проти ковзання. Заявлений лаз приямку працює таким чином. Через певний проміжок часу роботи технологічного устаткування 2 або у міру потреби виникає необхідність для входу в приямок 1 для виконання робіт, що регламентуються «Керівництвом з експлуатації», «Графіком планово-запобіжних робіт», «Розпорядженням керівництва», або аварійною ситуацією. Для входу в робочий простір приямку 1 з нульової відмітки перекриття приямку 4 необхідно оголити отвір 7, що виконаний у настилі 6 і розташований над сходами похилими 3. Під час підйому за ручку що складається 10, кришка 8, яка перекриває отвір 7, повертається у напрямі Е1 із положення «Крайнє початкове закрите» К1 у положення К2 «Робоче відкрите фіксоване» за допомогою своїх петель шарнірних 9, закріплених до настилу 6. Упор поручневий 11, що закріплений до нижнього переднього краю кришки 8, своєю перемичкою 13 з осями шарнірними 14 переміщується вгору у напрямі 11 та повертається у напрямі Ж1. При цьому, вальці 15, встановлені своїми пальцями шарнірними 16 на стояках поручневих 12 і взаємодіючи з напрямними 17, обкатуючись по ним у напрямі М1, зрештою розміщуються біля входу дозволеного 19. Під дією нормальної сили, що викликана вагою упору поручневого 11, вальці 15 переміщуються у напрямі Л1 по входу дозволеному 19 в паз замковий 18. При опусканні за ручку що складається 10 кришки 8 у напрямі її повороту Е2, вальці 15 рухаються у напрямі Л3 по пазу замковому 18 у своє крайнє тупикове положення, забезпечуючи тим самим кришці 8 автоматичне фіксоване стійке відкрите робоче положення К2. 5 Вхід та вихід із приямка 1 виконаний поручневим, що гарантує безпеку і підвищує зручність користування, завдяки поручням бічним 5 сходів похилих 3, стоякам поручневим 12 кришки 8 та накрапу 22 на ступенях сходів похилих 3. Паралельне розташування кришки 8 сходам похилим 3 забезпечує безперешкодне користування лазом приямку. «Крайнє початкове відкрите» положення К3 з складеним упором поручневим 11 необхідне під час демонтажу краном перекриття приямка 4 з обрамленням 21 на час ремонту технологічного устаткування 2. Після закінчення вище перелічених робіт необхідно перекрити отвір 7 шляхом перекладу кришки 8 із «Робочого відкритого фіксованого» положення К2 в положення К1 «Крайнє початкове закрите». Для цього вищезазначені дії виконуються у зворотній послідовності. При підйомі за ручку що складається 10, кришка 8 повертається у напрямі Е1. Вальці 15 перемі 57602 6 щуються в пазах замкових 18 у напрямі Л4. Потім уручну упор поручневий 11 повертають у напрямі Ж2. Вальці 15 переміщуються по входу дозволеному 19 у напрямі Л2. Кришка 8 повертається у напрямі Е2. При цьому, упор поручневий 11 повертається у напрямі Ж2 і переміщується вниз у напрямі 12, а вальці 15, тим самим, обкочуються у напрямі М2 по напрямних 17. У результаті кришка 8 перекриває отвір 7 у перекритті приямку 4 і опиняється в «Крайньому початковому закритому положенні» К1, забезпечуючи тим самим перекриття приямку 4, надійний захист устаткування приямка 1 і багатофункціональне використання корисної площі над приямком 1. Таке виконання запропонованого пристрою дозволило додатково розширити круг персоналу, що обслуговує устаткування, розташоване в приямку, на додаток до вузького круга фахівців, з гарантованою безпекою та підвищеною зручністю в користуванні, особливо в місцях з важкими умовами виробництва. 7 57602 8 9 57602 10 11 Комп’ютерна верстка А. Крулевський 57602 Підписне 12 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
