Пристрій для футерування барабанних млинів

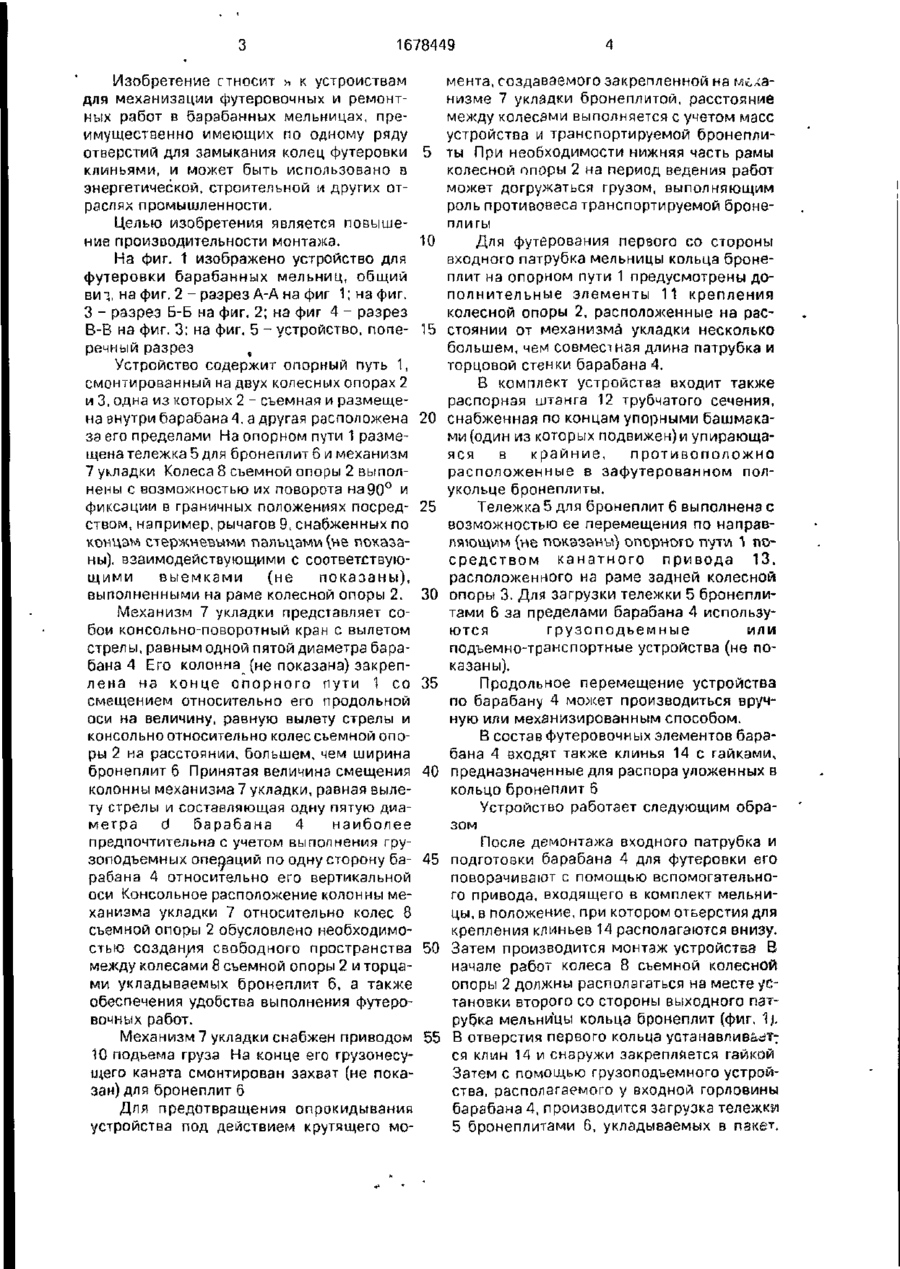

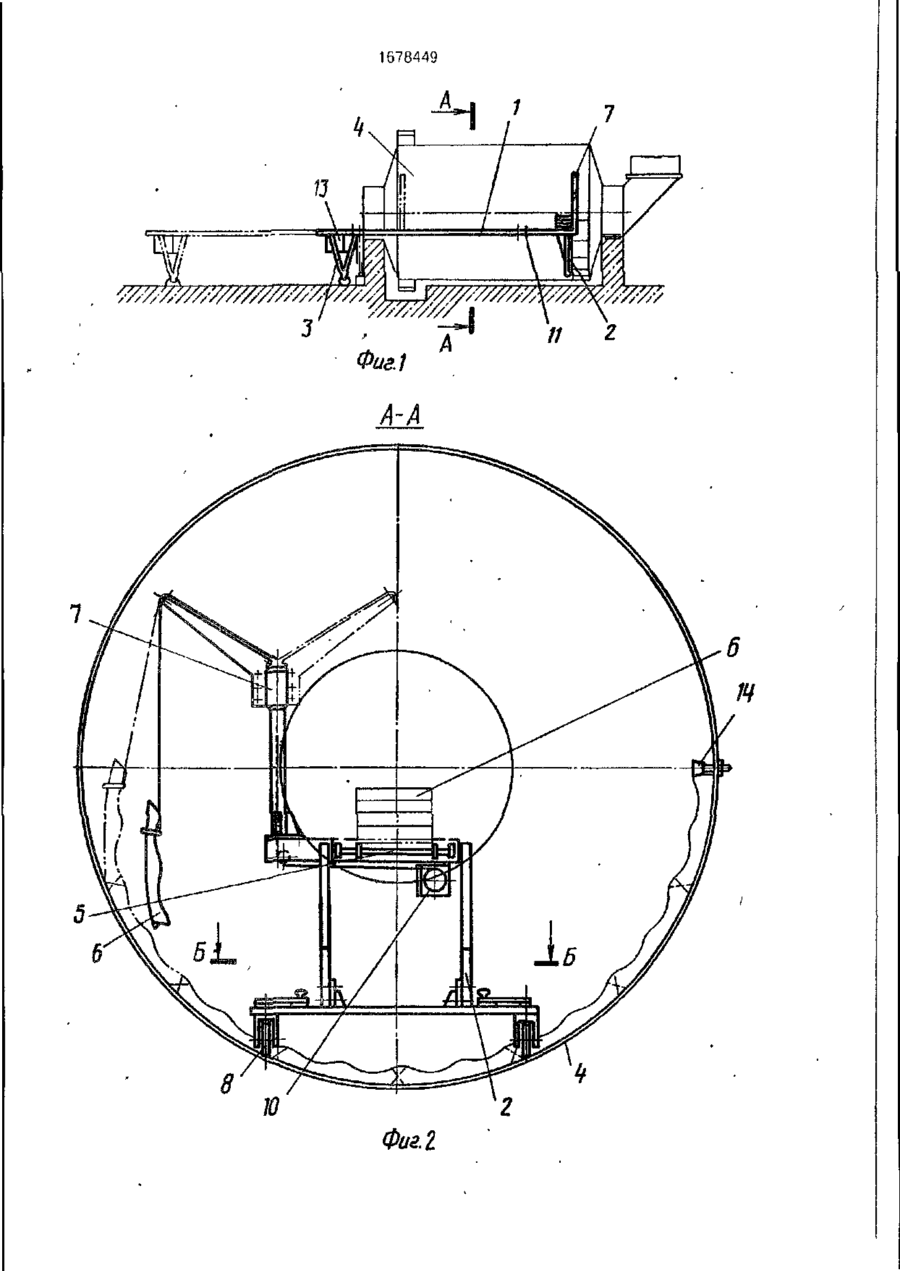

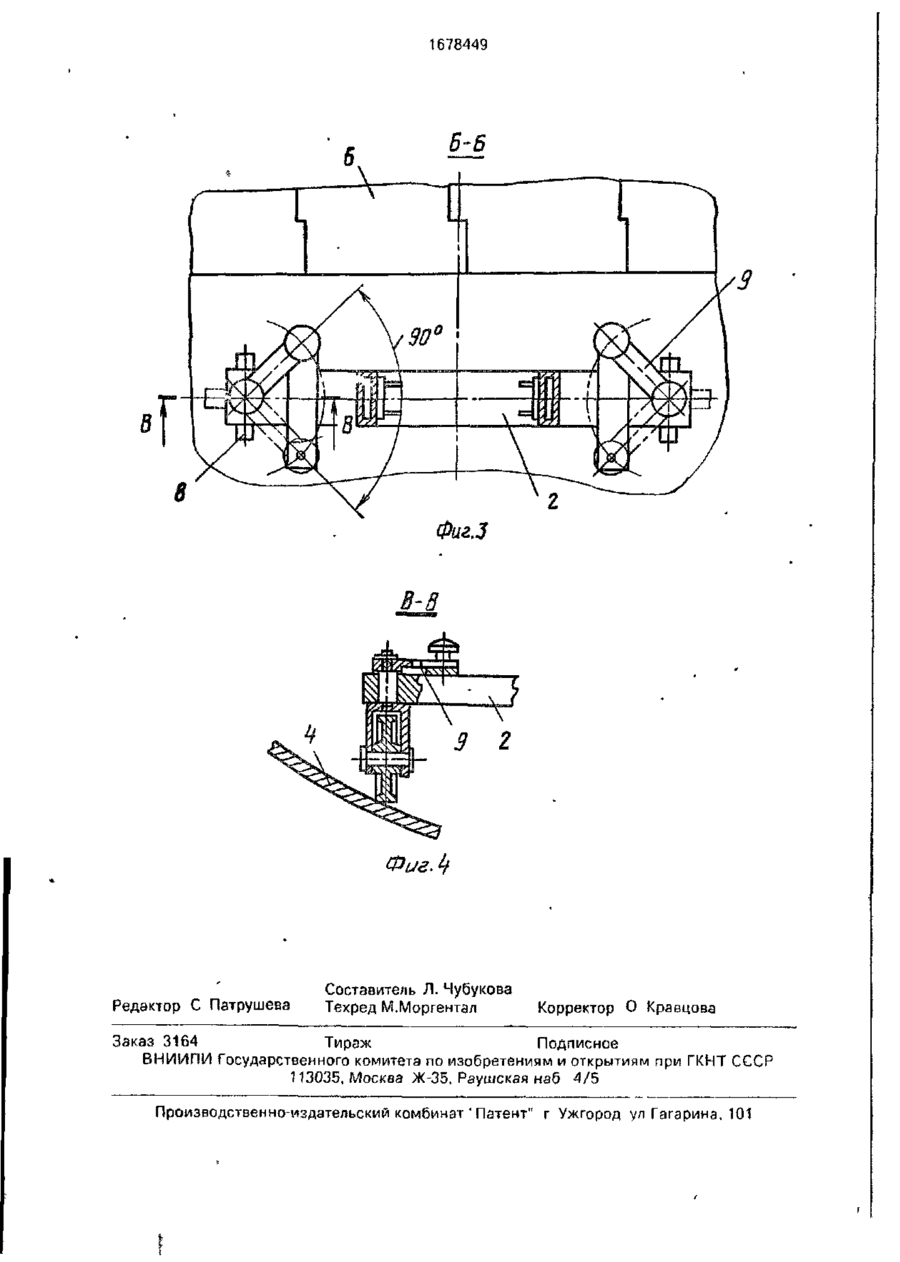

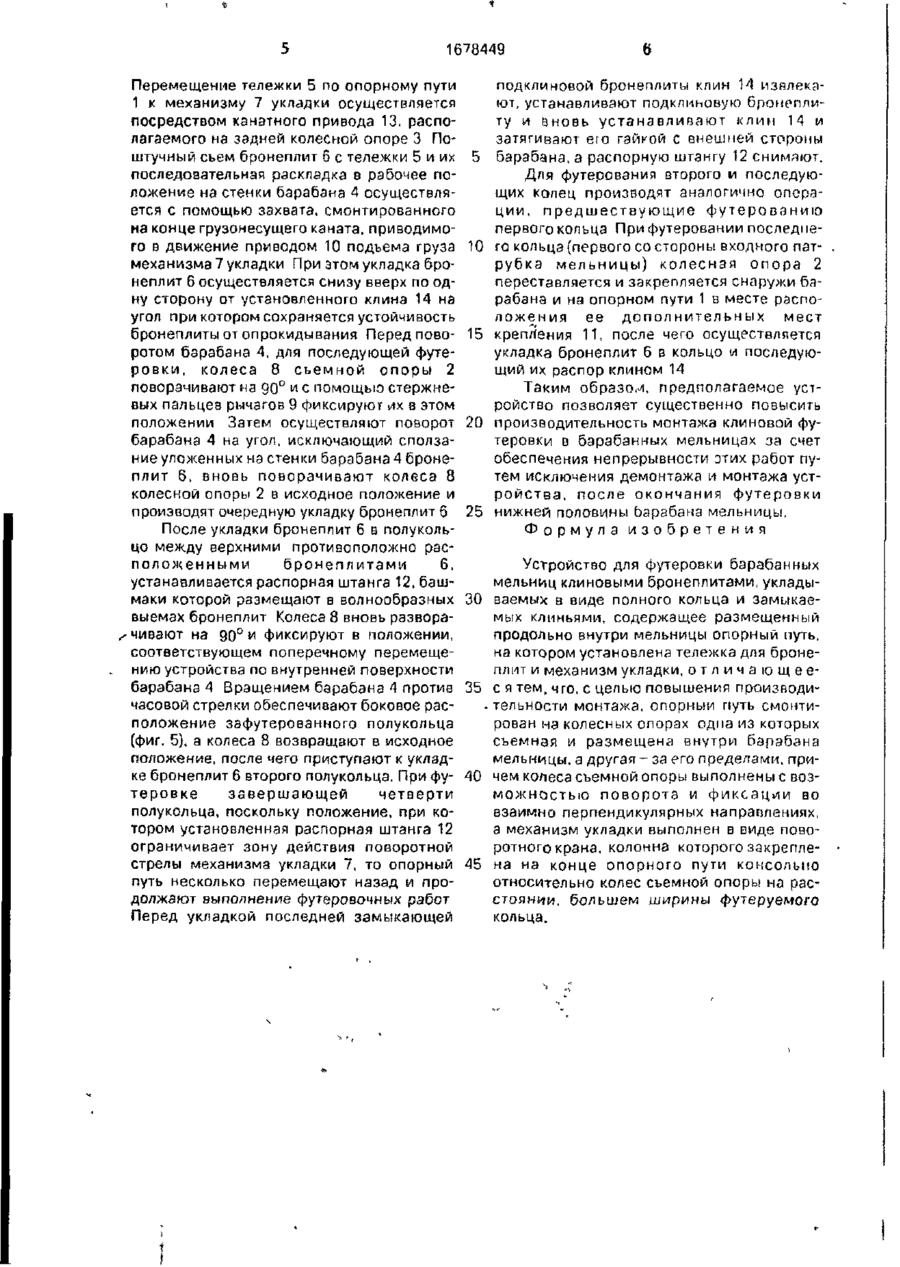

Изобретение относится к устройствам для механизации футеровочных и ремонтных работ в барабанных мельницах, преимущественно имеющих по одному ряду отверстий для замыкания колец футеровки клиньями, и может быть использовано в энергетической, строительной и других от раслях промышленности Целью изобретения является повышение производительности монтажа Для этого устройство для футеровки барабанных мельниц клиновыми бронеплитами 6, укладываемых в виде полного кольца и замыкаемых клиньями 14, имеет размещенный продольно внутри мельницы опорный путь 1, на котором установлена тележка 5 для бронеплит 6 и механизм укладки 7, причем опорный путь 1 смонтирован на колесных опорах одна из которых съемная и размещена внутри барабана мельницы, а другая - за его пределами, при Этом колеса 8 съемной опоры 2 выполнены с возможностью поворота и фиксации во взаимно перпендикулярных направлениях, а механизм укладки 7 выполнен в виде поворотного крана, колонна которого закреплена на конце опорного пути 1 консольно относительно колес 8 съемной опоры 2 на расстоянии, большем ширины футеруемого кольца 5 ил лч -п -К і 1678449 Изобретение стносит у, к устройствам для механизации футеровочных и ремонтных работ в барабанных мельницах, преимущественно имеющих по одному ряду отверстий для замыкания колец футеровки 5 клиньями, и может быть использовано в энергетической, строительной и других отраслях промышленности. Целью изобретения является повышение производительности монтажа. 10 На фиг. 1 изображено устройство для футеровки барабанных мельниц, общий ви і, на фиг. 2 - разрез А-А на фиг 1; на фиг. 3 - разрез Б-Б на фиг. 2; на фиг 4 - разрез В-В на фиг. 3; на фиг. 5 - устройство, попе- 15 речный разрез , Устройство содержит опорный путь 1, смонтированный на двух колесных опорах 2 и 3, одна из которых 2 - съемная и размещена внутри барабана 4, а другая расположена 20 за его пределами На опорном пути 1 размещена тележка 5 для бронеплитб и механизм 7 укладки Колеса 8 съемной опоры 2 выполнены с возможностью их поворота на 90° и фиксации в граничных положениях посред- 25 ством, например, рычагов 9, снабженных по концам стержневыми пальцами (не показаны), взаимодействующими с соответствующими выемками (не показаны), выполненными на раме колесной опоры 2. 30 Механизм 7 укладки представляет собой консольно-поворотный кран с вылетом стрелы, равным одной пятой диаметра барабана 4 Его колонна^ (не показана) закреплена на конце опорного пути 1 со 35 смещением относительно его продольной оси на величину, равную вылету стрелы и консольно относительно колес съемной опоры 2 на расстоянии, большем, чем ширина бронеплнт б Принятая величина смещения 40 колонны механизма 7 укладки, равная вылету стрелы и составляющая одну пятую диаметра d барабана 4 наиболее предпочтительна с учетом выполнения грузоподъемных операций по одну сторону ба- 45 рабана 4 относительно его вертикальной оси Консольное расположение колонны механизма укладки 7 относительно колес 8 съемной опоры 2 обусловлено необходимостью создания свободного пространства 50 между колесами 8 съемной опоры 2 и торцами укладываемых бронеплит 6, а также обеспечения удобства выполнения футеровочных работ. мента, создаваемого закрепленной на механизме 7 укладки бронеплитой, расстояние между колесами выполняется с учетом масс устройства и транспортируемой бронеплиты При необходимости нижняя часть рамы колесной опоры 2 на период ведения работ может догружаться грузом, выполняющим роль противовеса транспортируемой бронеплигы Для футерования первого со стороны входного патрубка мельницы кольца бронеплит на опорном пути 1 предусмотрены дополнительные элементы 11 крепления колесной опоры 2, расположенные на расстоянии от механизма укладки несколько большем, чем совместная длина патрубка и торцовой стенки барабана 4. В комплект устройства входит также распорная штанга 12 трубчатого сечения, снабженная по концам упорными башмаками (один из которых подвижен) и упирающаяся в крайние, противоположно расположенные в зафутерованном полукольце броиеплиты. Тележка 5 для броиеплит 6 выполнена с возможностью ее перемещения по направляющим (не показаны) опорного пути 1 посредством канатного привода 13, расположенного на раме задней колесной опоры 3. Для загрузки тележки 5 бронеплитами 6 за пределами барабана 4 используются грузоподъемные или подъемно-транспортные устройства (не показаны). Продольное перемещение устройства по барабану 4 может производиться вручную или механизированным способом. В состав футеровочных элементов барабана 4 входят также клинья 14 с гайками, предназначенные для распора уложенных в кольцо бронеплит б Устройство работает следующим образом После демонтажа входного патрубка и подготовки барабана 4 для футеровки его поворачивают с помощью вспомогательного привода, входящего в комплект мельницы, в положение, при котором отверстия для крепления клиньев 14 располагаются внизу. Затем производится монтаж устройства В начале работ колеса 8 съемной колесной опоры 2 должны располагаться на месте установки второго со стороны выходного патрубка мельницы кольца бронеплит (фиг. 1j. Механизм 7 укладки снабжен приводом 55 В отверстия первого кольца устанавливает-; 10 подъема груза На конце его грузонесуся клин 14 и снаружи закрепляется гайкой щего каната смонтирован захват (не покаЗатем с помощью грузоподъемного устройзан) для бронеплит 6 ства, располагаемого у входной горловины барабана 4, производится загрузка тележки Для предотвращения опрокидывания 5 бронеплитами 6, укладываемых в пакет. устройства под действием крутящего мо 1678449 Перемещение тележки 5 по опорному пути 1 к механизму 7 укладки осуществляется посредством канатного привода 13, располагаемого на задней колесной опоре 3 Поштучный сьем бронеплит 6 с тележки 5 и их 5 последовательная раскладка в рабочее положение на стенки барабана 4 осуществляется с помощью захвата, смонтированного на конце грузонесущего каната, приводимого в движение приводом 10 подьема груза 10 механизма 7 укладки При этом укладка бронеплит б осуществляется снизу вверх по одну сторону от установленного клина 14 на угол при котором сохраняется устойчивость бронеплиты от опрокидывания Перед пово- 15 ротом барабана 4, для последующей футеровки, колеса 8 съемной опоры 2 поворачивают на 90° и с помощью стержневых пальцев рычагов 9 фиксируют их в этом положении Затем осуществляют поворот 20 барабана 4 на угол, исключающий сползание уложенных настенки барабана 4 бронеплит 6, вновь поворачивают колеса 8 колесной опоры 2 в исходное положение и производят очередную укладку бронеплит б 25 После укладки бронеплит 6 в полукольцо между верхними противоположно расположенными бронеплитами 6, устанавливается распорная штанга 12, башмаки которой размещают в волнообразных выемах бронеплит Колеса 8 вновь развора^чивают на 90° и фиксируют в положении, соответствующем поперечному перемещению устройства по внутренней поверхности барабана 4 Вращением барабана 4 против часовой стрелки обеспечивают боковое расположение зафутерованного полукольца (фиг. 5), а колеса 8 возвращают в исходное положение, после чего приступают к укладке бронеплит 6 второго полукольца. При футеровке завершающей четверти полукольца, поскольку положение, при котором установленная распорная штанга 12 ограничивает зону действия поворотной стрелы механизма укладки 7, то опорный путь несколько перемещают назад и продолжают выполнение футеровочных работ Перед укладкой последней замыкающей 30 35 40 45 6 подклиновой бронеплиты клин 14 извлекают, устанавливают подклмновую броирплиту и вновь устанавливают клин 14 и затягивают его гайкой с внешней стороны барабана, а распорную штангу 12 снимают. Для футерования второго и последующих колец производят аналогично операции, предшествующие футерованию первого кольца При футеровании последнего кольца (первого со стороны входного патрубка мельницы) колесная опора 2 переставляется и закрепляется снаружи барабана и на опорном пути 1 в месте расположения ее дополнительных мест крепления 11, после чего осуществляется укладка бронеплит 6 в кольцо и последующий их распор клином 14 Таким образов, предполагаемое устройство позволяет существенно повысить производительность монтажа клиновой футеровки в барабанных мельницах за счет обеспечения непрерывности этих работ путем исключения демонтажа и монтажа устройства, после окончания футеровки нижней половины барабана мельницы. Формула изобретения Устройство для футеровки барабанных мельниц клиновыми бронеплитами, укладываемых в виде полного кольца и замыкаемых клиньями, содержащее размещенный продольно внутри мельницы опорный путь, на котором установлена тележка для бронеплит и механизм укладки, о т л и ч а ю щ е е с я тем, чго, с целью повышения производительности монтажа, опорный путь смонтирован на колесных опорах одна из которых съемная и размещена внутри барабана мельницы, а другая - за его пределами, причем колеса съемной опоры выполнены с возможностью поворота и фиксации во взаимно перпендикулярных направлениях, а механизм укладки выполнен в виде поворотного крана, колонна которого закреплена на конце опорного пути консольно относительно колес съемной опоры на расстоянии, большем ширины футеруемого кольца. 1678449 її Фаг г г 1678449 8 Фиг.З Фиг. If Редактор С Патрушева Составитель Л. Чубукова Техред М.Моргентал Корректор О Кравцова Заказ 3164 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва Ж-35, Раушская наб 4/5 Производственно-издательский комбинат ' Патент" г Ужгород ул Гагарина, 101
