Пристрій для виміру зносу контактного проводу

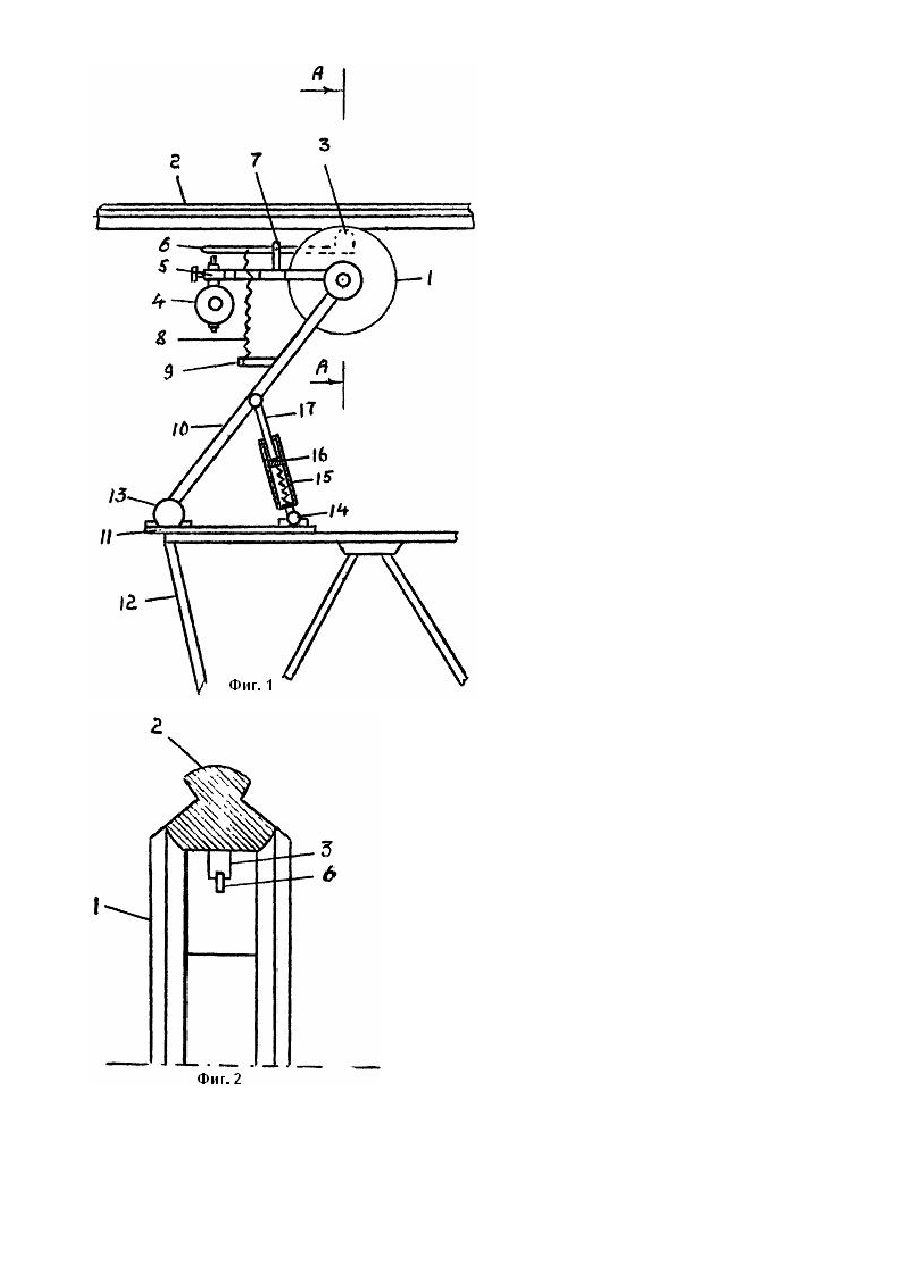

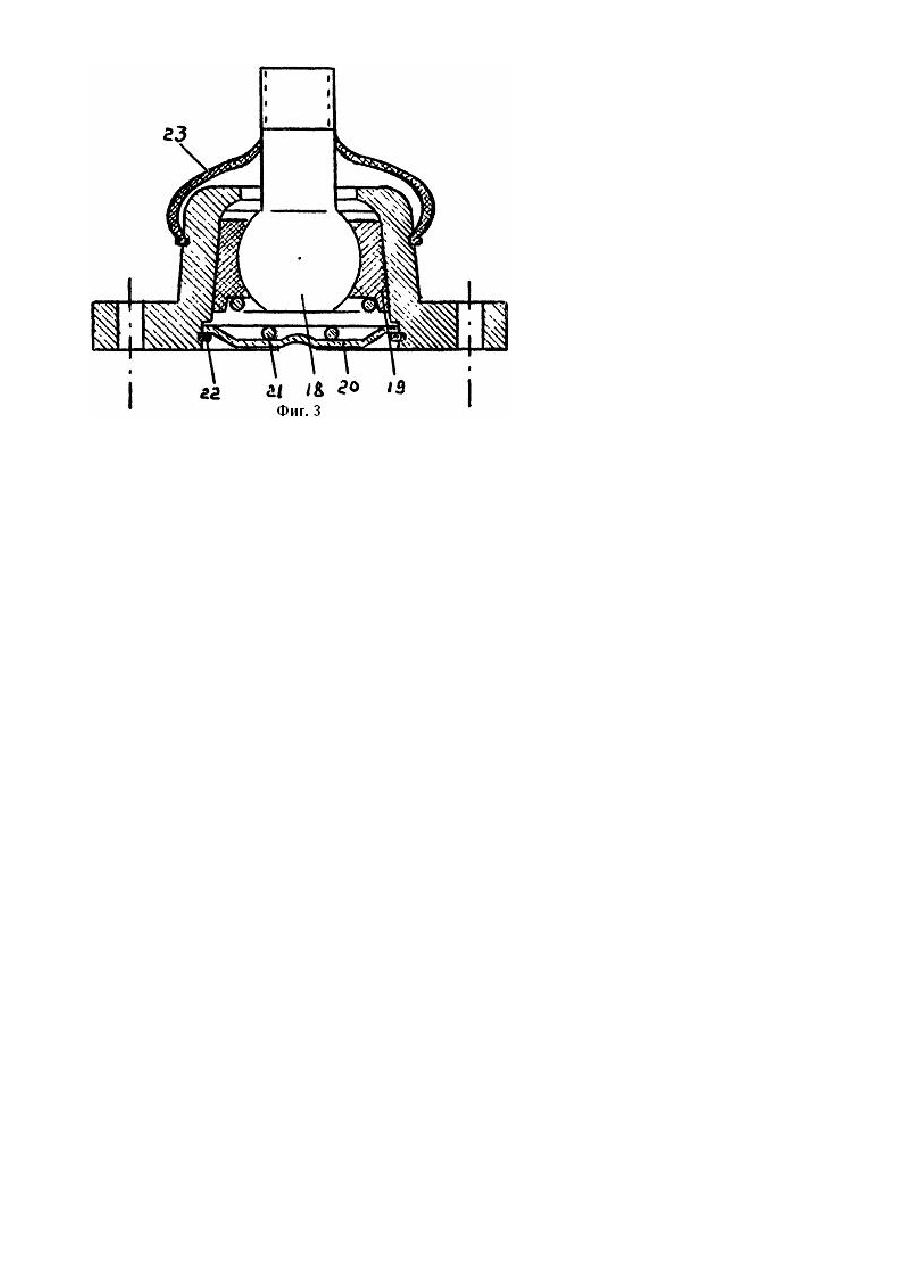

Устройство для измерения износа контактного провода. Изобретение относится к электрическим железным дорогам, в частности к устройствам для измерения параметров контактного провода. Для определения степени износа замеряют высоту оставшегося сечения контактного провода и затем по соответствующим таблицам определяют величину износа (в мм2). В качестве измерительного инструмента применяют универсальные микрометры или набор измерительных скоб. Большую точность дают замеры производимые универсальными микрометрами (до 0,01 мм), несколько меньшую точность (до 0,05 мм) - замеры скобами. Кроме того применяются приборы индикаторного типа (А.В. Фрайфельд и др. "Устройство, монтаж и эксплуатация контактной сети". М. "Транспорт", 1974 г. стр. 350). Поскольку измерение износа контактного провода производится вручную последовательно по каждому анкерному участку - это связано с большой затратой времени и не дает достаточно объективных данных. Известно устройство для измерения износа контактного провода (а. с. № 230212 СССР, κл. G 01 Ν 3/56, 1968 г.) содержащее опорный ролик, перемещающийся по неизнашиваемой поверхности контактного провода, датчик износа выполнен в виде соединенного с записывающим измерительным прибором подпружиненного рычага с кулачком, скользящим по изнашиваемой поверхности контактного провода, при этом, опорный ролик снабжен продольной прорезью в которой установлен рычаг с кулачком. Недостаток известного устройства определяется его конструктивной и эксплуатационной сложностью. В устройство введен записывающий измерительный прибор, механизм которого подвержен быстрому износу и требует постоянной наладки, точность измерений в пределах 0,05-0,06 мм, опорная конструкция выполнена жесткой, что увеличивает погрешность измерений. В основу изобретения поставлена задача создания устройства для измерения износа контактного провода в котором введено эластичное крепление к ограждению съемной изолирующей вышки, в качестве приборауказателя введен стрелочный индикатор, обеспечиваются, как выборочные так и сплошные объективные данные состояния износа контактного провода по каждому анкерному участку, повышается точность измерений до 0,01 мм и за счет этого улучшается удобство работ по производству замеров. Поставленная задача решается тем, что в устройстве для измерения износа контактного провода содержащем опорный ролик, предназначенный для взаимодействия с неизнашиваемой поверхностью контактного провода, кинематически связанный с направляющей механизма его перемещения, рычаг, кулачок, закрепленный на одном конце рычага и предназначенный для взаимодействия с изнашиваемой поверхностью контактного провода, индикатор, измерительный стержень которого предназначен для взаимодействия со вторым концом рычага, согласно изобретению, кинематическая связь опорного ролика с направляющей выполнена в виде штанги с выступом в средней части, один конец которой шарнирно соединен с опорным роликом и размещенных на направляющей двух шаровых шарниров, с одним из которых соединен второй конец штанги, устройство снабжено пружиной, соединяющей выступ штанги с рычагом и размещенным на втором шаровом шарнире механизмом подпружинивания штанги, предназначенным для поджатия опорного ролика к измеряемому контактному проводу, при этом механизм подпружинивания штанги выполнен в виде опертого дном на шаровой шарнир цилиндрического стакана, в полости которого размещен подпружиненный по оси поршень со штоком, шарнирно связанный со штангой. Существенные признаки, включающие выполнение кинематической связи опорного ролика с направляющей в виде штанги с выступом в средней части, один конец которой шарнирно соединен с опорным роликом и размещенных на направляющей двух шаровых шарниров с одним из которых соединен второй конец штанги, устройство снабжено пружиной, соединяющей выступ штанги с рычагом и размещенным на втором шаровом шарнире механизм подпружинивания штанги выполненного в виде опертого дном на шаровой шарнир цилиндрического стакана, в полости которого размещен подпружиненный по оси поршень со штоком, шарнирно связанным со штангой, дают возможность достичь технический результат: получение объективных данных состояния износа контактного провода по каждому анкерному участку с точностью до 0,01 мм. Это приводит к новым потребительским свойствам: улучшение удобства работ по производству замеров износа контактного провода. На фиг. 1 представлено устройство, общий вид; на фиг. 2 - разрез no A-A: на фиг. 3 - шаровой шарнир в разрезе. Устройство содержит опорный ролик 1, перемещающийся по неизнашиваемой поверхности контактного провода 2, кулачок 3, скользящий по изнашиваемой поверхности контактного провода 2, стрелочный индикатор 4 закреплен на рычаге 5 и взаимодействует с рычагом 6 шарнирно закрепленным средней частью на опоре 7. Ролик 1 имеет внутри выточку в которую входит рычаг 6 с кулачком 3, подпружиненный пружиной 8 за выступ 9 в средней части штанги 10, закрепленной одним концом на кронштейне 11 ограждения 12 рабочей площадки съемной изолирующей вышки на шаровом шарнире 13 и подпружинена механизмом в виде опертого дном на шаровой шарнир 14 цилиндрического стакана 15, в полости которого размещен подпружиненный по оси поршень 16 со штоком 17, шарнирно связанный со штангой 10. Шаровые шарниры 13,14 включают в себя шаровой палец 18, вкладыш шарового пальца 19, опорную шайбу 20, пружину 21, стопорное кольцо 22 и защитный чехол 23. Устройство работает следующим образом: его закрепляют на ограждении 12 съемной изолирующей вышки, которую с электромонтером в рабочей площадке перемещают вдоль пути, останавливаясь в необходимых местах для записей показаний индикатора 4. Кулачок 3 сопрягается с изнашиваемой поверхностью контактного провода 2 и через рычаг 6 взаимодействует с измерительным стержнем стрелочного индикатора 4, а его корпус на рычаге 5 с роликом 1 взаимодействует с неизнашиваемой поверхностью провода 2.
