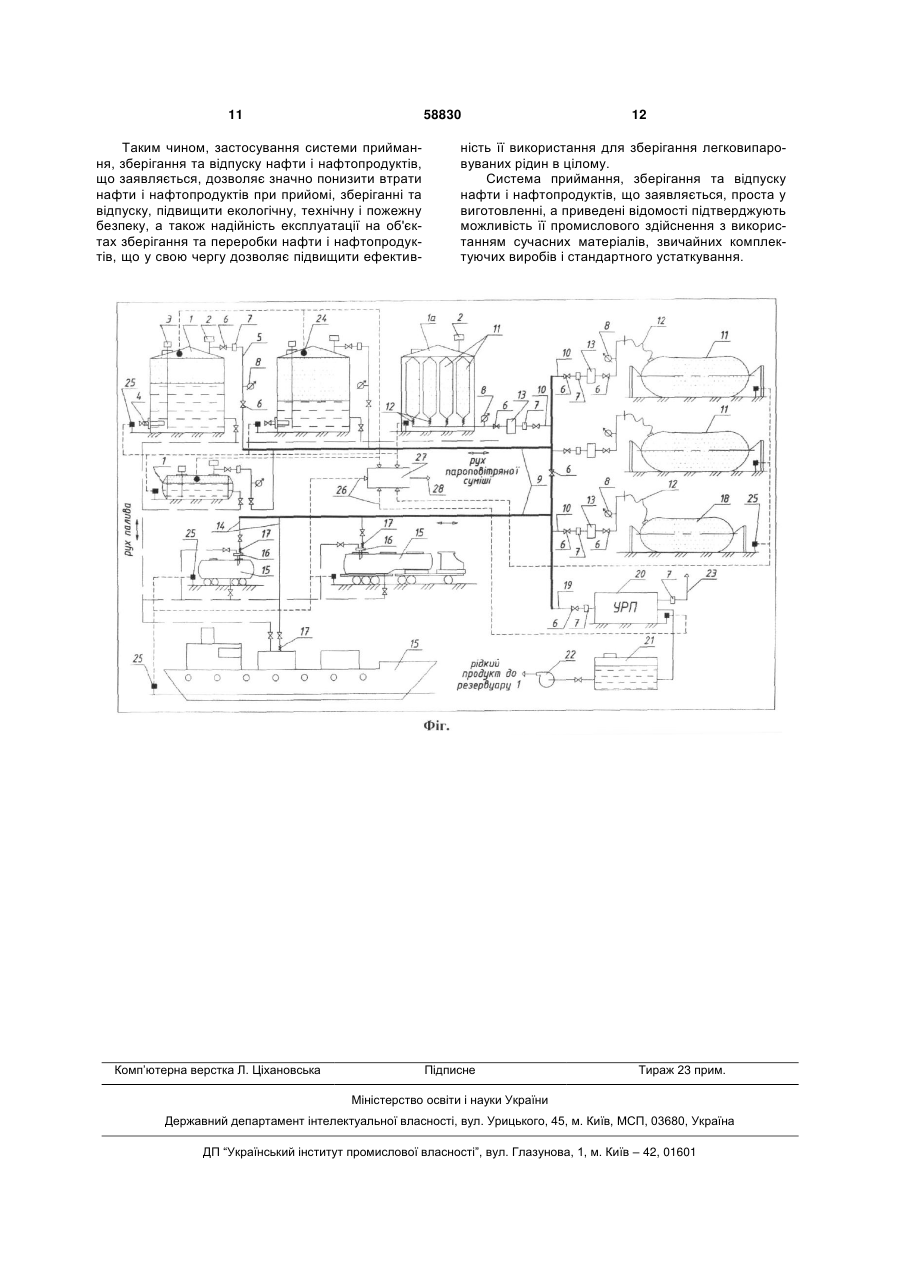

Система приймання, зберігання та відпуску нафти і нафтопродуктів

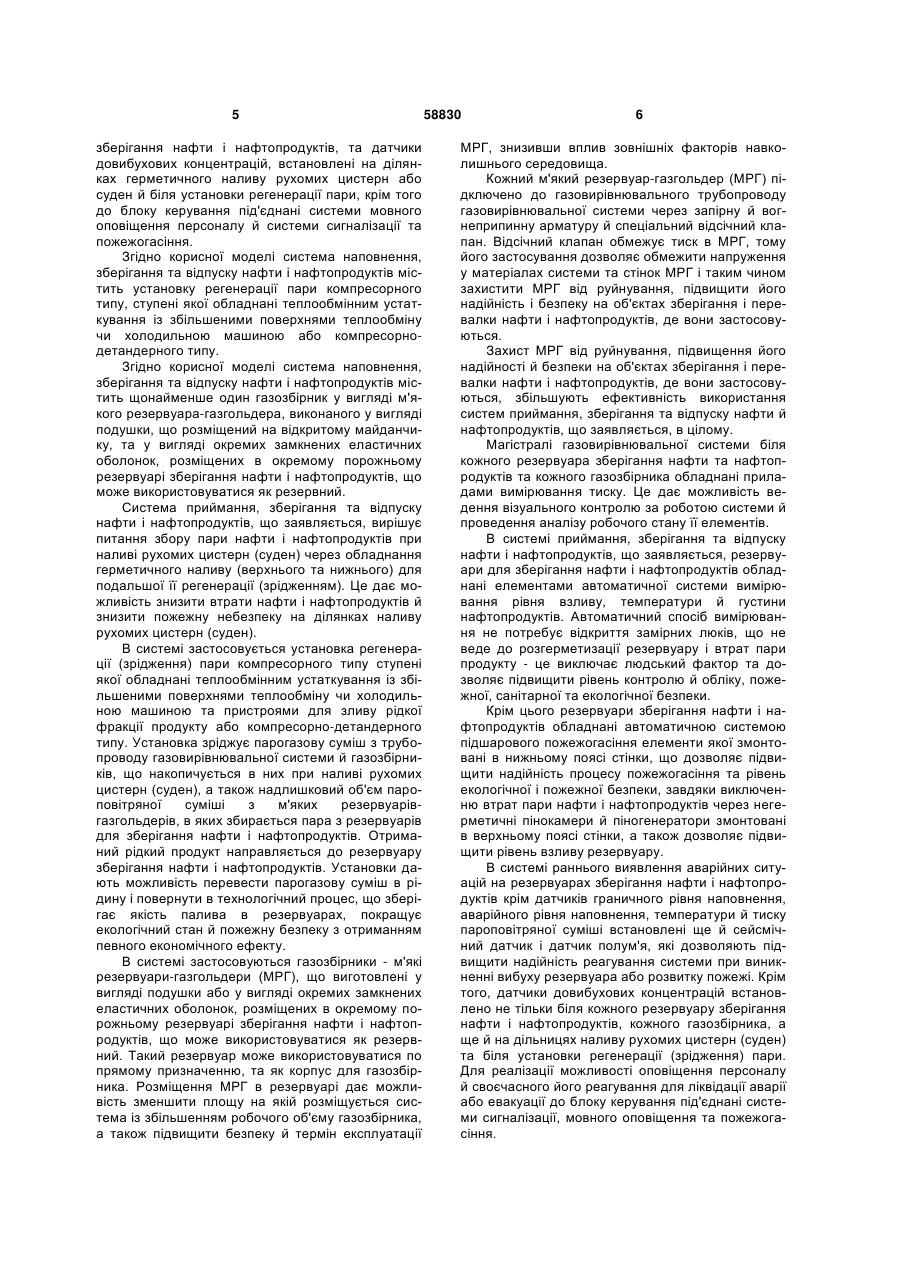

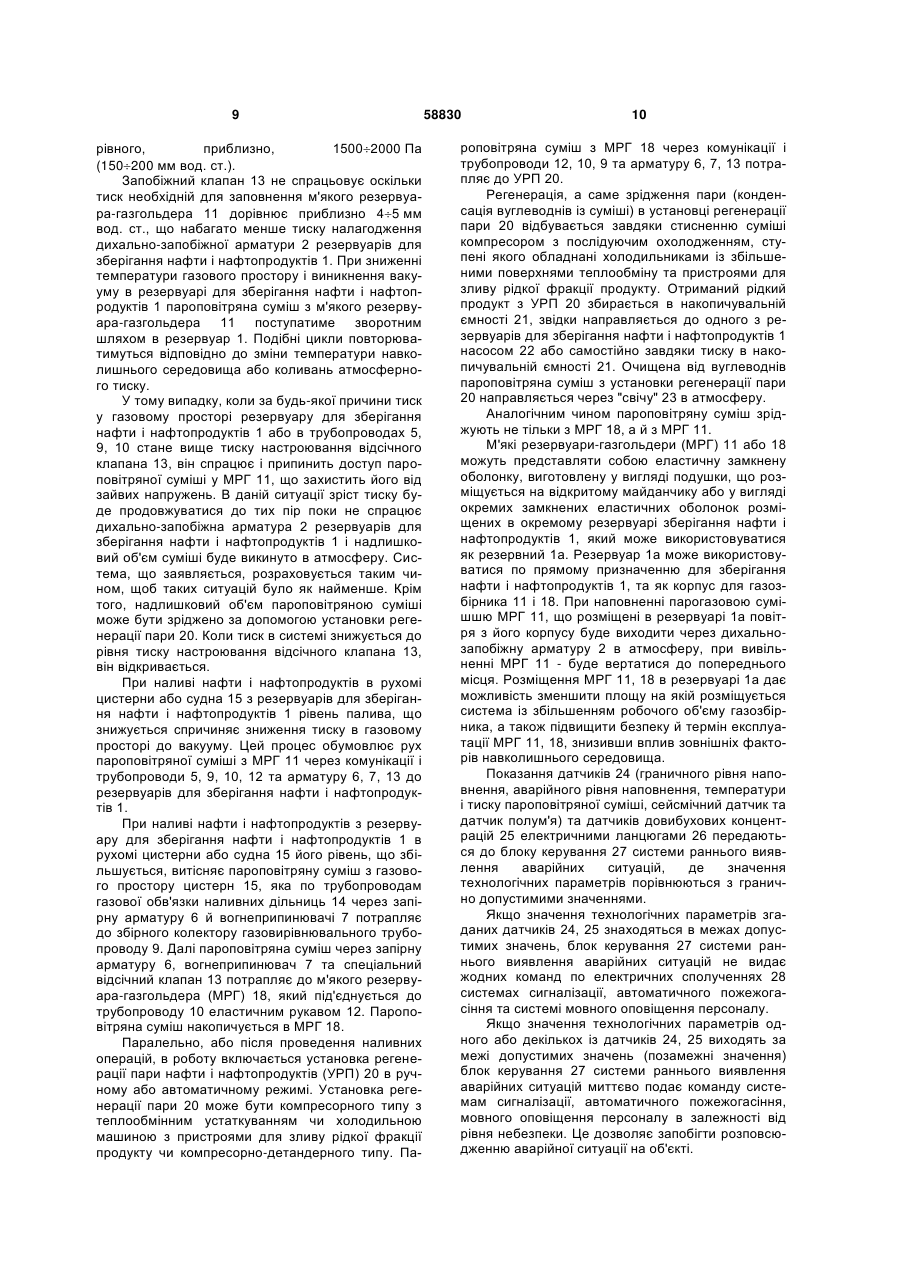

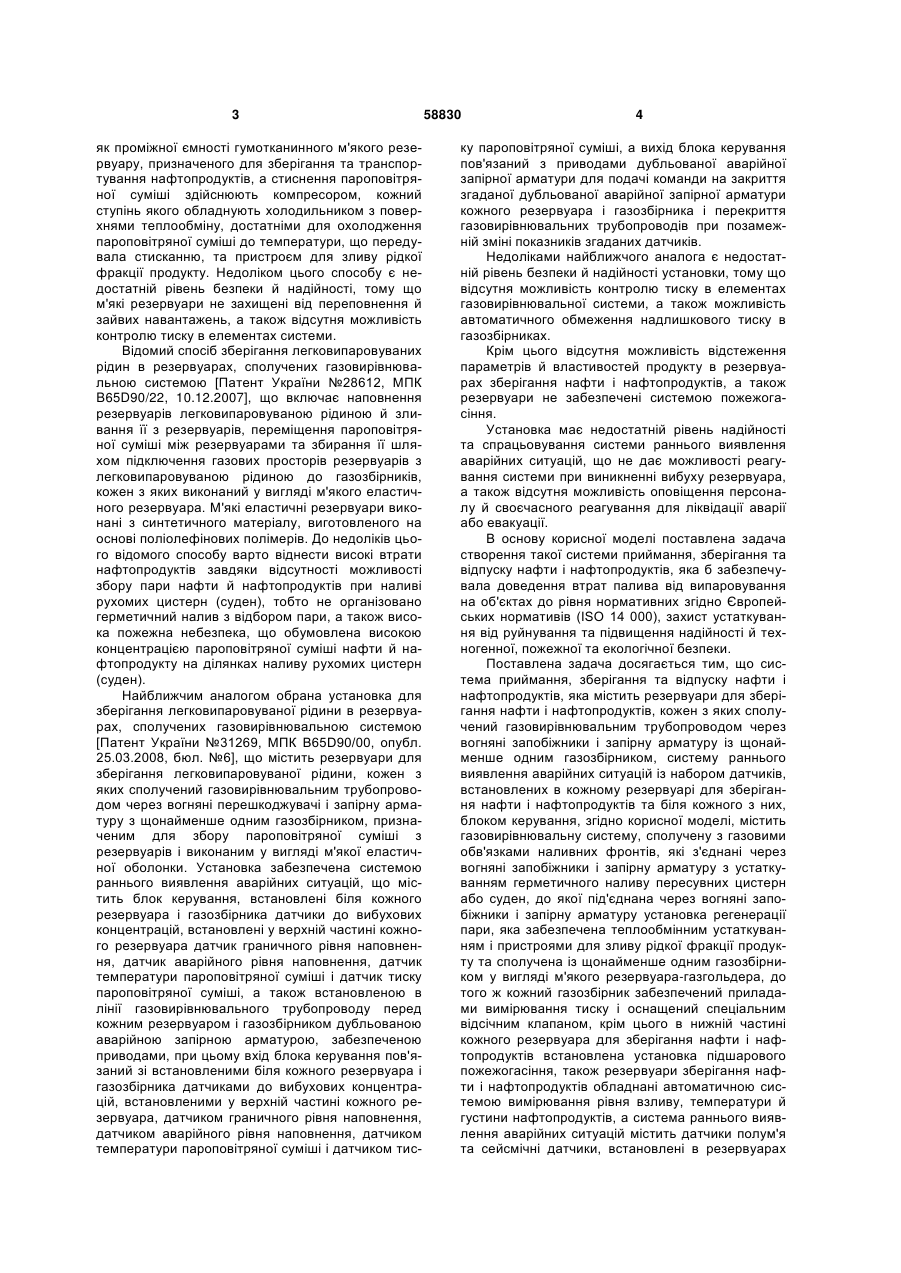

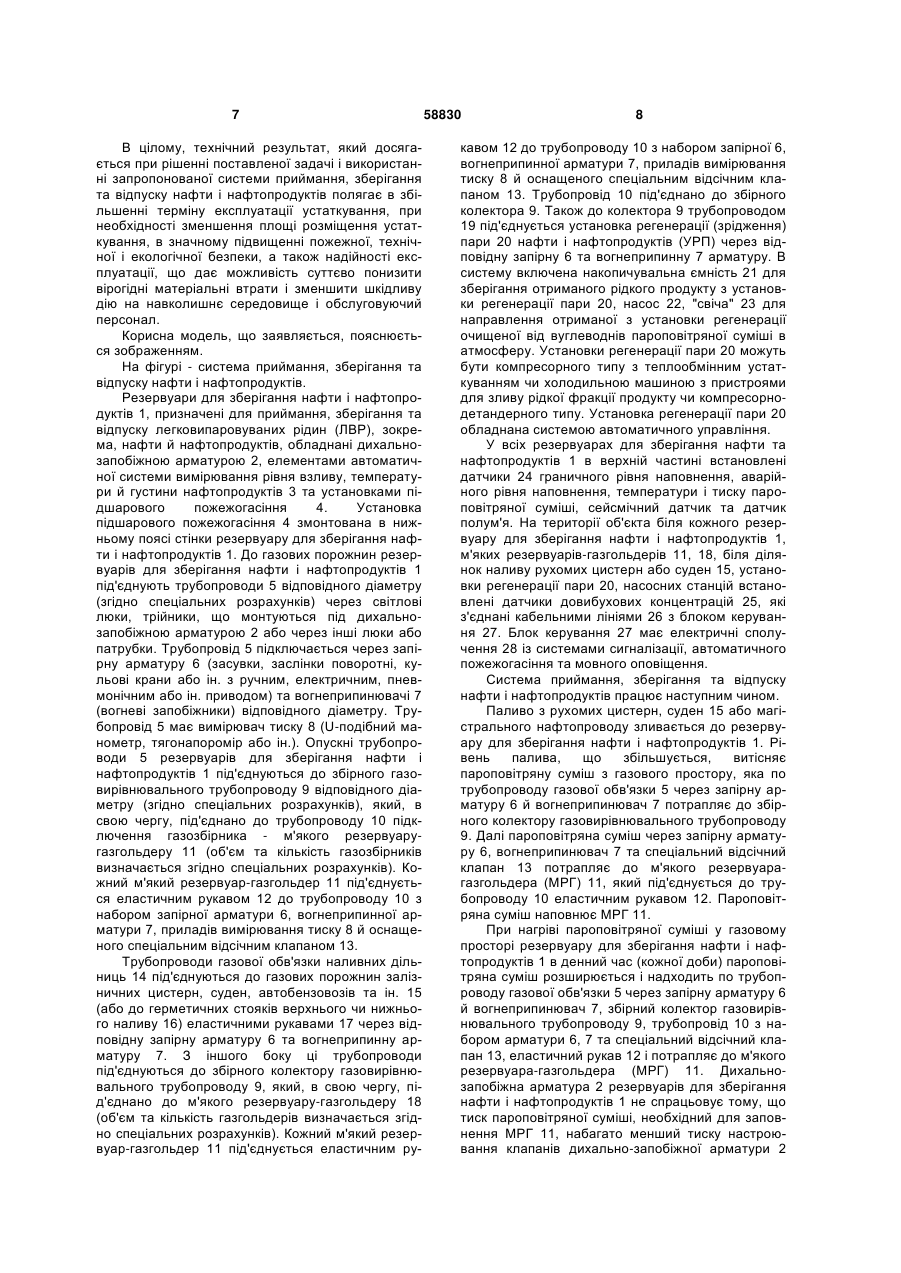

1. Система приймання, зберігання та відпуску нафти і нафтопродуктів, яка містить резервуари для зберігання нафти і нафтопродуктів, кожен з яких сполучений газовирівнювальним трубопроводом через вогняні запобіжники і запірну арматуру із щонайменше одним газозбірником, систему раннього виявлення аварійних ситуацій із набором датчиків, встановлених в кожному резервуарі для зберігання нафти і нафтопродуктів та біля кожного з них, блоком керування, яка відрізняється тим, що містить газовирівнювальну систему, сполучену з газовими обв'язками наливних фронтів, які з'єднані через вогняні запобіжники і запірну арматуру з устаткуванням герметичного наливу пересувних цистерн або суден, до якої під'єднана через вогняні запобіжники і запірну арматуру установка регенерації пари, яка сполучена із щонайменше одним газозбірником у вигляді м'якого резервуарагазгольдера, до того ж кожний газозбірник оснащений приладами вимірювання тиску і спеціальним відсічним клапаном, крім цього в нижній час U 2 (11) 1 3 як проміжної ємності гумотканинного м'якого резервуару, призначеного для зберігання та транспортування нафтопродуктів, а стиснення пароповітряної суміші здійснюють компресором, кожний ступінь якого обладнують холодильником з поверхнями теплообміну, достатніми для охолодження пароповітряної суміші до температури, що передувала стисканню, та пристроєм для зливу рідкої фракції продукту. Недоліком цього способу є недостатній рівень безпеки й надійності, тому що м'які резервуари не захищені від переповнення й зайвих навантажень, а також відсутня можливість контролю тиску в елементах системи. Відомий спосіб зберігання легковипаровуваних рідин в резервуарах, сполучених газовирівнювальною системою [Патент України №28612, МПК B65D90/22, 10.12.2007], що включає наповнення резервуарів легковипаровуваною рідиною й зливання її з резервуарів, переміщення пароповітряної суміші між резервуарами та збирання її шляхом підключення газових просторів резервуарів з легковипаровуваною рідиною до газозбірників, кожен з яких виконаний у вигляді м'якого еластичного резервуара. М'які еластичні резервуари виконані з синтетичного матеріалу, виготовленого на основі поліолефінових полімерів. До недоліків цього відомого способу варто віднести високі втрати нафтопродуктів завдяки відсутності можливості збору пари нафти й нафтопродуктів при наливі рухомих цистерн (суден), тобто не організовано герметичний налив з відбором пари, а також висока пожежна небезпека, що обумовлена високою концентрацією пароповітряної суміші нафти й нафтопродукту на ділянках наливу рухомих цистерн (суден). Найближчим аналогом обрана установка для зберігання легковипаровуваної рідини в резервуарах, сполучених газовирівнювальною системою [Патент України №31269, МПК B65D90/00, опубл. 25.03.2008, бюл. №6], що містить резервуари для зберігання легковипаровуваної рідини, кожен з яких сполучений газовирівнювальним трубопроводом через вогняні перешкоджувачі і запірну арматуру з щонайменше одним газозбірником, призначеним для збору пароповітряної суміші з резервуарів і виконаним у вигляді м'якої еластичної оболонки. Установка забезпечена системою раннього виявлення аварійних ситуацій, що містить блок керування, встановлені біля кожного резервуара і газозбірника датчики до вибухових концентрацій, встановлені у верхній частині кожного резервуара датчик граничного рівня наповнення, датчик аварійного рівня наповнення, датчик температури пароповітряної суміші і датчик тиску пароповітряної суміші, а також встановленою в лінії газовирівнювального трубопроводу перед кожним резервуаром і газозбірником дубльованою аварійною запірною арматурою, забезпеченою приводами, при цьому вхід блока керування пов'язаний зі встановленими біля кожного резервуара і газозбірника датчиками до вибухових концентрацій, встановленими у верхній частині кожного резервуара, датчиком граничного рівня наповнення, датчиком аварійного рівня наповнення, датчиком температури пароповітряної суміші і датчиком тис 58830 4 ку пароповітряної суміші, а вихід блока керування пов'язаний з приводами дубльованої аварійної запірної арматури для подачі команди на закриття згаданої дубльованої аварійної запірної арматури кожного резервуара і газозбірника і перекриття газовирівнювальних трубопроводів при позамежній зміні показників згаданих датчиків. Недоліками найближчого аналога є недостатній рівень безпеки й надійності установки, тому що відсутня можливість контролютиску в елементах газовирівнювальної системи, а також можливість автоматичного обмеження надлишкового тиску в газозбірниках. Крім цього відсутня можливість відстеження параметрів й властивостей продукту в резервуарах зберігання нафти і нафтопродуктів, а також резервуари не забезпечені системою пожежогасіння. Установка має недостатній рівень надійності та спрацьовування системи раннього виявлення аварійних ситуацій, що не дає можливості реагування системи при виникненні вибуху резервуара, а також відсутня можливість оповіщення персоналу й своєчасного реагування для ліквідації аварії або евакуації. В основу корисної моделі поставлена задача створення такої системи приймання, зберігання та відпуску нафти і нафтопродуктів, яка б забезпечувала доведення втрат палива від випаровування на об'єктах до рівня нормативних згідно Європейських нормативів (ISO 14 000), захист устаткування від руйнування та підвищення надійності й техногенної, пожежної та екологічної безпеки. Поставлена задача досягається тим, що система приймання, зберігання та відпуску нафти і нафтопродуктів, яка містить резервуари для зберігання нафти і нафтопродуктів, кожен з яких сполучений газовирівнювальним трубопроводом через вогняні запобіжники і запірну арматуру із щонайменше одним газозбірником, систему раннього виявлення аварійних ситуацій із набором датчиків, встановлених в кожному резервуарі для зберігання нафти і нафтопродуктів та біля кожного з них, блоком керування, згідно корисної моделі, містить газовирівнювальну систему, сполучену з газовими обв'язками наливних фронтів, які з'єднані через вогняні запобіжники і запірну арматуру з устаткуванням герметичного наливу пересувних цистерн або суден, до якої під'єднана через вогняні запобіжники і запірну арматуру установка регенерації пари, яка забезпечена теплообмінним устаткуванням і пристроями для зливу рідкої фракції продукту та сполучена із щонайменше одним газозбірником у вигляді м'якого резервуара-газгольдера, до того ж кожний газозбірник забезпечений приладами вимірювання тиску і оснащений спеціальним відсічним клапаном, крім цього в нижній частині кожного резервуара для зберігання нафти і нафтопродуктів встановлена установка підшарового пожежогасіння, також резервуари зберігання нафти і нафтопродуктів обладнані автоматичною системою вимірювання рівня взливу, температури й густини нафтопродуктів, а система раннього виявлення аварійних ситуацій містить датчики полум'я та сейсмічні датчики, встановлені в резервуарах 5 зберігання нафти і нафтопродуктів, та датчики довибухових концентрацій, встановлені на ділянках герметичного наливу рухомих цистерн або суден й біля установки регенерації пари, крім того до блоку керування під'єднані системи мовного оповіщення персоналу й системи сигналізації та пожежогасіння. Згідно корисної моделі система наповнення, зберігання та відпуску нафти і нафтопродуктів містить установку регенерації пари компресорного типу, ступені якої обладнані теплообмінним устаткування із збільшеними поверхнями теплообміну чи холодильною машиною або компресорнодетандерного типу. Згідно корисної моделі система наповнення, зберігання та відпуску нафти і нафтопродуктів містить щонайменше один газозбірник у вигляді м'якого резервуара-газгольдера, виконаного у вигляді подушки, що розміщений на відкритому майданчику, та у вигляді окремих замкнених еластичних оболонок, розміщених в окремому порожньому резервуарі зберігання нафти і нафтопродуктів, що може використовуватися як резервний. Система приймання, зберігання та відпуску нафти і нафтопродуктів, що заявляється, вирішує питання збору пари нафти і нафтопродуктів при наливі рухомих цистерн (суден) через обладнання герметичного наливу (верхнього та нижнього) для подальшої її регенерації (зрідженням). Це дає можливість знизити втрати нафти і нафтопродуктів й знизити пожежну небезпеку на ділянках наливу рухомих цистерн (суден). В системі застосовується установка регенерації (зрідження) пари компресорного типу ступені якої обладнані теплообмінним устаткування із збільшеними поверхнями теплообміну чи холодильною машиною та пристроями для зливу рідкої фракції продукту або компресорно-детандерного типу. Установка зріджує парогазову суміш з трубопроводу газовирівнювальної системи й газозбірників, що накопичується в них при наливі рухомих цистерн (суден), а також надлишковий об'єм пароповітряної суміші з м'яких резервуарівгазгольдерів, в яких збирається пара з резервуарів для зберігання нафти і нафтопродуктів. Отриманий рідкий продукт направляється до резервуару зберігання нафти і нафтопродуктів. Установки дають можливість перевести парогазову суміш в рідину і повернути в технологічний процес, що зберігає якість палива в резервуарах, покращує екологічний стан й пожежну безпеку з отриманням певного економічного ефекту. В системі застосовуються газозбірники - м'які резервуари-газгольдери (МРГ), що виготовлені у вигляді подушки або у вигляді окремих замкнених еластичних оболонок, розміщених в окремому порожньому резервуарі зберігання нафти і нафтопродуктів, що може використовуватися як резервний. Такий резервуар може використовуватися по прямому призначенню, та як корпус для газозбірника. Розміщення МРГ в резервуарі дає можливість зменшити площу на якій розміщується система із збільшенням робочого об'єму газозбірника, а також підвищити безпеку й термін експлуатації 58830 6 МРГ, знизивши вплив зовнішніх факторів навколишнього середовища. Кожний м'який резервуар-газгольдер (МРГ) підключено до газовирівнювального трубопроводу газовирівнювальної системи через запірну й вогнеприпинну арматуру й спеціальний відсічний клапан. Відсічний клапан обмежує тиск в МРГ, тому його застосування дозволяє обмежити напруження у матеріалах системи та стінок МРГ і таким чином захистити МРГ від руйнування, підвищити його надійність і безпеку на об'єктах зберігання і перевалки нафти і нафтопродуктів, де вони застосовуються. Захист МРГ від руйнування, підвищення його надійності й безпеки на об'єктах зберігання і перевалки нафти і нафтопродуктів, де вони застосовуються, збільшують ефективність використання систем приймання, зберігання та відпуску нафти й нафтопродуктів, що заявляється, в цілому. Магістралі газовирівнювальної системи біля кожного резервуара зберігання нафти та нафтопродуктів та кожного газозбірника обладнані приладами вимірювання тиску. Це дає можливість ведення візуального контролю за роботою системи й проведення аналізу робочого стану її елементів. В системі приймання, зберігання та відпуску нафти і нафтопродуктів, що заявляється, резервуари для зберігання нафти і нафтопродуктів обладнані елементами автоматичної системи вимірювання рівня взливу, температури й густини нафтопродуктів. Автоматичний спосіб вимірювання не потребує відкриття замірних люків, що не веде до розгерметизації резервуару і втрат пари продукту - це виключає людський фактор та дозволяє підвищити рівень контролю й обліку, пожежної, санітарної та екологічної безпеки. Крім цього резервуари зберігання нафти і нафтопродуктів обладнані автоматичною системою підшарового пожежогасіння елементи якої змонтовані в нижньому поясі стінки, що дозволяє підвищити надійність процесу пожежогасіння та рівень екологічної і пожежної безпеки, завдяки виключенню втрат пари нафти і нафтопродуктів через негерметичні пінокамери й піногенератори змонтовані в верхньому поясі стінки, а також дозволяє підвищити рівень взливу резервуару. В системі раннього виявлення аварійних ситуацій на резервуарах зберігання нафти і нафтопродуктів крім датчиків граничного рівня наповнення, аварійного рівня наповнення, температури й тиску пароповітряної суміші встановлені ще й сейсмічний датчик і датчик полум'я, які дозволяють підвищити надійність реагування системи при виникненні вибуху резервуара або розвитку пожежі. Крім того, датчики довибухових концентрацій встановлено не тільки біля кожного резервуару зберігання нафти і нафтопродуктів, кожного газозбірника, а ще й на дільницях наливу рухомих цистерн (суден) та біля установки регенерації (зрідження) пари. Для реалізації можливості оповіщення персоналу й своєчасного його реагування для ліквідації аварії або евакуації до блоку керування під'єднані системи сигналізації, мовного оповіщення та пожежогасіння. 7 В цілому, технічний результат, який досягається при рішенні поставленої задачі і використанні запропонованої системи приймання, зберігання та відпуску нафти і нафтопродуктів полягає в збільшенні терміну експлуатації устаткування, при необхідності зменшення площі розміщення устаткування, в значному підвищенні пожежної, технічної і екологічної безпеки, а також надійності експлуатації, що дає можливість суттєво понизити вірогідні матеріальні втрати і зменшити шкідливу дію на навколишнє середовище і обслуговуючий персонал. Корисна модель, що заявляється, пояснюється зображенням. На фігурі - система приймання, зберігання тавідпуску нафти і нафтопродуктів. Резервуари для зберігання нафти і нафтопродуктів 1, призначені для приймання, зберігання та відпуску легковипаровуваних рідин (ЛВР), зокрема, нафти й нафтопродуктів, обладнані дихальнозапобіжною арматурою 2, елементами автоматичної системи вимірювання рівня взливу, температури й густини нафтопродуктів 3 та установками підшарового пожежогасіння 4. Установка підшарового пожежогасіння 4 змонтована в нижньому поясі стінки резервуару для зберігання нафти і нафтопродуктів 1. До газових порожнин резервуарів для зберігання нафти і нафтопродуктів 1 під'єднують трубопроводи 5 відповідного діаметру (згідно спеціальних розрахунків) через світлові люки, трійники, що монтуються під дихальнозапобіжною арматурою 2 або через інші люки або патрубки. Трубопровід 5 підключається через запірну арматуру 6 (засувки, заслінки поворотні, кульові крани або ін. з ручним, електричним, пневмонічним або ін. приводом) та вогнеприпинювачі 7 (вогневі запобіжники) відповідного діаметру. Трубопровід 5 має вимірювач тиску 8 (U-подібний манометр, тягонапоромір або ін.). Опускні трубопроводи 5 резервуарів для зберігання нафти і нафтопродуктів 1 під'єднуються до збірного газовирівнювального трубопроводу 9 відповідного діаметру (згідно спеціальних розрахунків), який, в свою чергу, під'єднано до трубопроводу 10 підключення газозбірника - м'якого резервуаругазгольдеру 11 (об'єм та кількість газозбірників визначається згідно спеціальних розрахунків). Кожний м'який резервуар-газгольдер 11 під'єднується еластичним рукавом 12 до трубопроводу 10 з набором запірної арматури 6, вогнеприпинної арматури 7, приладів вимірювання тиску 8 й оснащеного спеціальним відсічним клапаном 13. Трубопроводи газової обв'язки наливних дільниць 14 під'єднуються до газових порожнин залізничних цистерн, суден, автобензовозів та ін. 15 (або до герметичних стояків верхнього чи нижнього наливу 16) еластичними рукавами 17 через відповідну запірну арматуру 6 та вогнеприпинну арматуру 7. З іншого боку ці трубопроводи під'єднуються до збірного колектору газовирівнювального трубопроводу 9, який, в свою чергу, під'єднано до м'якого резервуару-газгольдеру 18 (об'єм та кількість газгольдерів визначається згідно спеціальних розрахунків). Кожний м'який резервуар-газгольдер 11 під'єднується еластичним ру 58830 8 кавом 12 до трубопроводу 10 з набором запірної 6, вогнеприпинної арматури 7, приладів вимірювання тиску 8 й оснащеного спеціальним відсічним клапаном 13. Трубопровід 10 під'єднано до збірного колектора 9. Також до колектора 9 трубопроводом 19 під'єднується установка регенерації (зрідження) пари 20 нафти і нафтопродуктів (УРП) через відповідну запірну 6 та вогнеприпинну 7 арматуру. В систему включена накопичувальна ємність 21 для зберігання отриманого рідкого продукту з установки регенерації пари 20, насос 22, "свіча" 23 для направлення отриманої з установки регенерації очищеної від вуглеводнів пароповітряної суміші в атмосферу. Установки регенерації пари 20 можуть бути компресорного типу з теплообмінним устаткуванням чи холодильною машиною з пристроями для зливу рідкої фракції продукту чи компресорнодетандерного типу. Установка регенерації пари 20 обладнана системою автоматичного управління. У всіх резервуарах для зберігання нафти та нафтопродуктів 1 в верхній частині встановлені датчики 24 граничного рівня наповнення, аварійного рівня наповнення, температури і тиску пароповітряної суміші, сейсмічний датчик та датчик полум'я. На території об'єкта біля кожного резервуару для зберігання нафти і нафтопродуктів 1, м'яких резервуарів-газгольдерів 11, 18, біля ділянок наливу рухомих цистерн або суден 15, установки регенерації пари 20, насосних станцій встановлені датчики довибухових концентрацій 25, які з'єднані кабельними лініями 26 з блоком керування 27. Блок керування 27 має електричні сполучення 28 із системами сигналізації, автоматичного пожежогасіння та мовного оповіщення. Система приймання, зберігання та відпуску нафти і нафтопродуктів працює наступним чином. Паливо з рухомих цистерн, суден 15 або магістрального нафтопроводу зливається до резервуару для зберігання нафти і нафтопродуктів 1. Рівень палива, що збільшується, витісняє пароповітряну суміш з газового простору, яка по трубопроводу газової обв'язки 5 через запірну арматуру 6 й вогнеприпинювач 7 потрапляє до збірного колектору газовирівнювального трубопроводу 9. Далі пароповітряна суміш через запірну арматуру 6, вогнеприпинювач 7 та спеціальний відсічний клапан 13 потрапляє до м'якого резервуарагазгольдера (МРГ) 11, який під'єднується до трубопроводу 10 еластичним рукавом 12. Пароповітряна суміш наповнює МРГ 11. При нагріві пароповітряної суміші у газовому просторі резервуару для зберігання нафти і нафтопродуктів 1 в денний час (кожної доби) пароповітряна суміш розширюється і надходить по трубопроводу газової обв'язки 5 через запірну арматуру 6 й вогнеприпинювач 7, збірний колектор газовирівнювального трубопроводу 9, трубопровід 10 з набором арматури 6, 7 та спеціальний відсічний клапан 13, еластичний рукав 12 і потрапляє до м'якого резервуара-газгольдера (МРГ) 11. Дихальнозапобіжна арматура 2 резервуарів для зберігання нафти і нафтопродуктів 1 не спрацьовує тому, що тиск пароповітряної суміші, необхідний для заповнення МРГ 11, набагато менший тиску настроювання клапанів дихально-запобіжної арматури 2 9 рівного, приблизно, 15002000 Па (150200 мм вод. ст.). Запобіжний клапан 13 не спрацьовує оскільки тиск необхідній для заповнення м'якого резервуара-газгольдера 11 дорівнює приблизно 45 мм вод. ст., що набагато менше тиску налагодження дихально-запобіжної арматури 2 резервуарів для зберігання нафти і нафтопродуктів 1. При зниженні температури газового простору і виникнення вакууму в резервуарі для зберігання нафти і нафтопродуктів 1 пароповітряна суміш з м'якого резервуара-газгольдера 11 поступатиме зворотним шляхом в резервуар 1. Подібні цикли повторюватимуться відповідно до зміни температури навколишнього середовища або коливань атмосферного тиску. У тому випадку, коли за будь-якої причини тиск у газовому просторі резервуару для зберігання нафти і нафтопродуктів 1 або в трубопроводах 5, 9, 10 стане вище тиску настроювання відсічного клапана 13, він спрацює і припинить доступ пароповітряної суміші у МРГ 11, що захистить його від зайвих напружень. В даній ситуації зріст тиску буде продовжуватися до тих пір поки не спрацює дихально-запобіжна арматура 2 резервуарів для зберігання нафти і нафтопродуктів 1 і надлишковий об'єм суміші буде викинуто в атмосферу. Система, що заявляється, розраховується таким чином, щоб таких ситуацій було як найменше. Крім того, надлишковий об'єм пароповітряною суміші може бути зріджено за допомогою установки регенерації пари 20. Коли тиск в системі знижується до рівня тиску настроювання відсічного клапана 13, він відкривається. При наливі нафти і нафтопродуктів в рухомі цистерни або судна 15 з резервуарів для зберігання нафти і нафтопродуктів 1 рівень палива, що знижується спричиняє зниження тиску в газовому просторі до вакууму. Цей процес обумовлює рух пароповітряної суміші з МРГ 11 через комунікації і трубопроводи 5, 9, 10, 12 та арматуру 6, 7, 13 до резервуарів для зберігання нафти і нафтопродуктів 1. При наливі нафти і нафтопродуктів з резервуару для зберігання нафти і нафтопродуктів 1 в рухомі цистерни або судна 15 його рівень, що збільшується, витісняє пароповітряну суміш з газового простору цистерн 15, яка по трубопроводам газової обв'язки наливних дільниць 14 через запірну арматуру 6 й вогнеприпинювачі 7 потрапляє до збірного колектору газовирівнювального трубопроводу 9. Далі пароповітряна суміш через запірну арматуру 6, вогнеприпинювач 7 та спеціальний відсічний клапан 13 потрапляє до м'якого резервуара-газгольдера (МРГ) 18, який під'єднується до трубопроводу 10 еластичним рукавом 12. Пароповітряна суміш накопичується в МРГ 18. Паралельно, або після проведення наливних операцій, в роботу включається установка регенерації пари нафти і нафтопродуктів (УРП) 20 в ручному або автоматичному режимі. Установка регенерації пари 20 може бути компресорного типу з теплообмінним устаткуванням чи холодильною машиною з пристроями для зливу рідкої фракції продукту чи компресорно-детандерного типу. Па 58830 10 роповітряна суміш з МРГ 18 через комунікації і трубопроводи 12, 10, 9 та арматуру 6, 7, 13 потрапляє до УРП 20. Регенерація, а саме зрідження пари (конденсація вуглеводнів із суміші) в установці регенерації пари 20 відбувається завдяки стисненню суміші компресором з послідуючим охолодженням, ступені якого обладнані холодильниками із збільшеними поверхнями теплообміну та пристроями для зливу рідкої фракції продукту. Отриманий рідкий продукт з УРП 20 збирається в накопичувальній ємності 21, звідки направляється до одного з резервуарів для зберігання нафти і нафтопродуктів 1 насосом 22 або самостійно завдяки тиску в накопичувальній ємності 21. Очищена від вуглеводнів пароповітряна суміш з установки регенерації пари 20 направляється через "свічу" 23 в атмосферу. Аналогічним чином пароповітряну суміш зріджують не тільки з МРГ 18, а й з МРГ 11. М'які резервуари-газгольдери (МРГ) 11 або 18 можуть представляти собою еластичну замкнену оболонку, виготовлену у вигляді подушки, що розміщується на відкритому майданчику або у вигляді окремих замкнених еластичних оболонок розміщених в окремому резервуарі зберігання нафти і нафтопродуктів 1, який може використовуватися як резервний 1а. Резервуар 1а може використовуватися по прямому призначенню для зберігання нафти і нафтопродуктів 1, та як корпус для газозбірника 11 і 18. При наповненні парогазовою сумішшю МРГ 11, що розміщені в резервуарі 1а повітря з його корпусу буде виходити через дихальнозапобіжну арматуру 2 в атмосферу, при вивільненні МРГ 11 - буде вертатися до попереднього місця. Розміщення МРГ 11, 18 в резервуарі 1а дає можливість зменшити площу на якій розміщується система із збільшенням робочого об'єму газозбірника, а також підвищити безпеку й термін експлуатації МРГ 11, 18, знизивши вплив зовнішніх факторів навколишнього середовища. Показання датчиків 24 (граничного рівня наповнення, аварійного рівня наповнення, температури і тиску пароповітряної суміші, сейсмічний датчик та датчик полум'я) та датчиків довибухових концентрацій 25 електричними ланцюгами 26 передаються до блоку керування 27 системи раннього виявлення аварійних ситуацій, де значення технологічних параметрів порівнюються з гранично допустимими значеннями. Якщо значення технологічних параметрів згаданих датчиків 24, 25 знаходяться в межах допустимих значень, блок керування 27 системи раннього виявлення аварійних ситуацій не видає жодних команд по електричних сполученнях 28 системах сигналізації, автоматичного пожежогасіння та системі мовного оповіщення персоналу. Якщо значення технологічних параметрів одного або декількох із датчиків 24, 25 виходять за межі допустимих значень (позамежні значення) блок керування 27 системи раннього виявлення аварійних ситуацій миттєво подає команду системам сигналізації, автоматичного пожежогасіння, мовного оповіщення персоналу в залежності від рівня небезпеки. Це дозволяє запобігти розповсюдженню аварійної ситуації на об'єкті. 11 58830 Таким чином, застосування системи приймання, зберігання та відпуску нафти і нафтопродуктів, що заявляється, дозволяє значно понизити втрати нафти і нафтопродуктів при прийомі, зберіганні та відпуску, підвищити екологічну, технічну і пожежну безпеку, а також надійність експлуатації на об'єктах зберігання та переробки нафти і нафтопродуктів, що у свою чергу дозволяє підвищити ефектив Комп’ютерна верстка Л. Ціхановська 12 ність її використання для зберігання легковипаровуваних рідин в цілому. Система приймання, зберігання та відпуску нафти і нафтопродуктів, що заявляється, проста у виготовленні, а приведені відомості підтверджують можливість її промислового здійснення з використанням сучасних матеріалів, звичайних комплектуючих виробів і стандартного устаткування. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
