Формула / Реферат

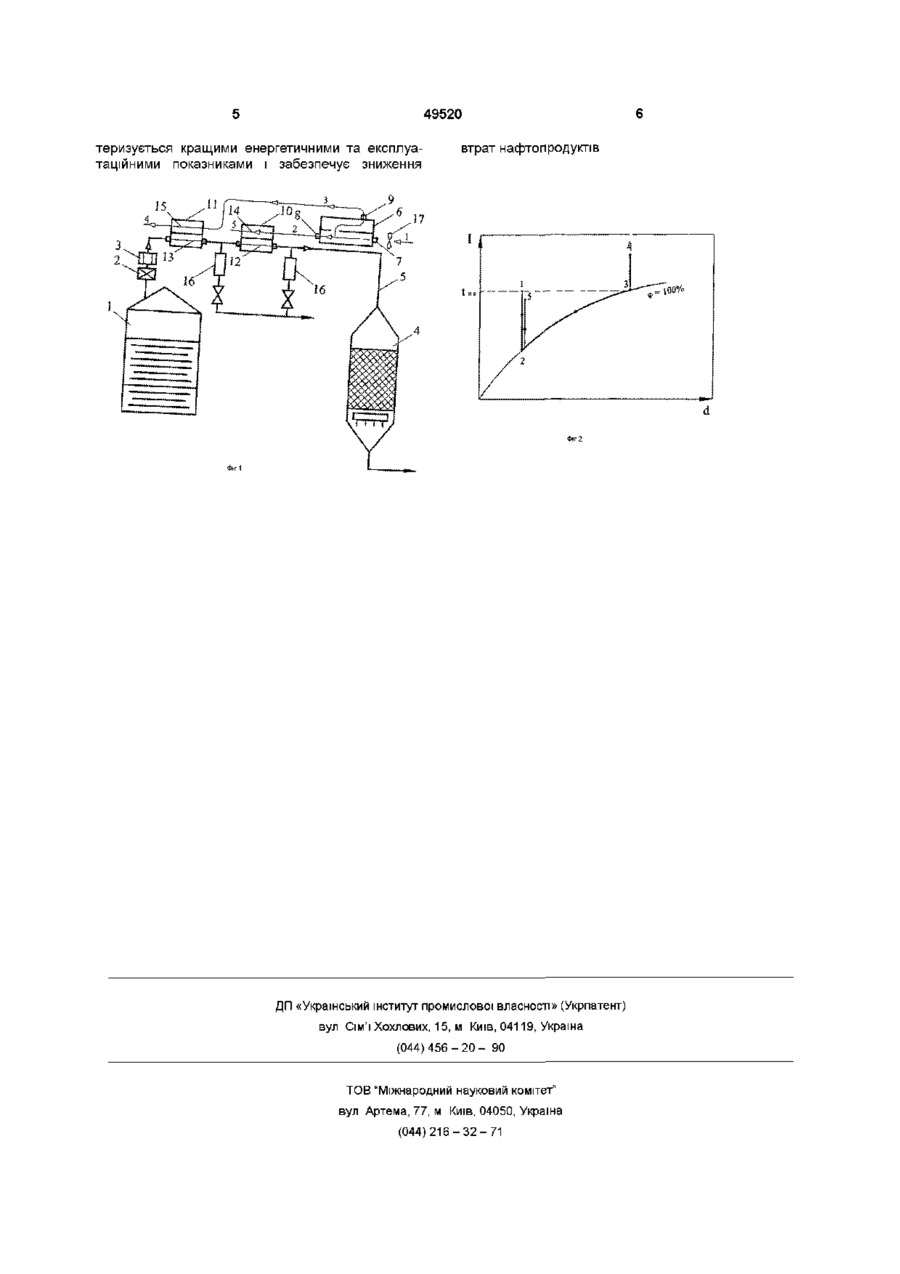

Система для зберігання нафтопродуктів, що містить резервуар з нафтопродуктами, вогнезупинник, дихальний клапан і адсорбер-десорбер, що з'єднані газовою магістраллю, яка відрізняється тим, що додатково містить регенеративний непрямий випарний повітроохолоджувач із патрубками повного, основного і допоміжного потоків повітря, основний та допоміжний теплообмінники з газовими та повітряними каналами, при цьому патрубок основного потоку повітря під'єднаний до повітряного каналу основного теплообмінника, патрубок допоміжного потоку повітря під'єднаний до повітряного каналу допоміжного теплообмінника, а газові канали допоміжного і основного теплообмінників розташовані послідовно після дихального клапана на газовій магістралі.

Текст

Система для зберігання нафтопродуктів, що містить резервуар з нафтопродуктами, вогнезупинник, дихальний клапан і адсорбер-десорбер, що з'єднані газовою магістраллю, яка відрізняється тим, що додатково містить регенеративний непрямий випарний повітроохолоджувач із патрубками повного, основного і допоміжного потоків повітря, основний та допоміжний теплообмінники з газовими та повітряними каналами, при цьому патрубок основного потоку повітря під'єднаний до повітряного каналу основного теплообмінника, патрубок допоміжного потоку повітря під'єднаний до повітряного каналу допоміжного теплообмінника, а газові канали допоміжного і основного теплообмінників розташовані послідовно після дихального клапана на газовій магістралі Винахід відноситься до зберігання нафтопродуктів у нафтовій та паливній галузях промисловості із використанням охолоджуючого потенціалу повітря навколишнього середовища Відома система для зберігання нафтопродуктів (Бойченко С В Предотвращение естественных потерь нефтепродуктов при хранении Экотехнологии и энергосбережение, 2001, №4, с 26), котра включає резервуар з нафтопродуктами, вогнеперепинювач, дихальний клапан і адсорбердесорбер, що з'єднані газовою магістраллю Відома система для зберігання нафтопродуктів по прототипу характеризується добрими експлуатаційними показниками та може забезпечити зберігання нафтопродуктів Недоліком системи для зберігання нафтопродуктів є значні енергетичні витрати на регенерацію адсорбента у адсорбері-десорбері Система не використовує охолоджуючий ресурс повітря навколишнього середовища для конденсації пари нафтопродуктів У теплий період з інтенсивним сонячним випромінюванням за рахунок інтенсивного випаровування нафтопродуктів усередині резервуару має місце значне навантаження на адсорбер-десорбер, що призводить до погіршення експлуатаційних характеристик системи В основу винаходу поставлена задача створення системи для зберігання нафтопродуктів, у якої за рахунок введення додаткових елементів і звязків між ними зменшилися енергетичні витрати на експлуатацію системи і зменшилися втрати нафтопродуктів Поставлена задача вирішується тим, що система для зберігання нафтопродуктів, котра включає резервуар з нафтопродуктами, вогнеперепинювач, дихальний клапан і адсорбер-десорбер, що з'єднані газовою магістраллю, згідно з винаходом додатково містить регенеративний побічновипарювальний повітроохолоджувач із патрубками повного, основного і допоміжного потоків повітря, основний та допоміжний теплообмінники з газовими та повітряними каналами Патрубок основного потоку повітря під'єднаний до повітряного каналу основного теплообмінника, патрубок допоміжного потоку повітря під'єднаний до повітряного каналу допоміжного теплообмінника, а газові канали допоміжного і основного теплообмінників розташовані послідовно після дихального клапану на газовій магістралі При такому виконанні системи для зберігання нафтопродуктів досягнення позитивного ефекту забезпечується слідуючим Застосування регенеративного побічновипарювального повітроохолоджувача дає можливість використати охолоджуючий потенціал повітря навколишнього середовища, що витікає з відомого принципа роботи регенеративного побічновипарювального повітроохолоджувача ю 49520 Застосування допоміжного теплообмінника дозволяє використати допоміжний потік повітря, що викидається з регенеративного побічновипарювального повітроохолоджувача з температурою навколишнього середовища, для охолодження пари нафтопродуктів, яка поступає з резервуара для зберігання нафтопродуктів і у сонячний день під дією сонячного випромінювання має температуру вищу за температуру повітря у навколишньому середовищі Застосування основного теплообмінника, крізь який проходить охолоджений основний потік повітря, дозволяє ще більш ефективніше охолодити потік пари нафтопродуктів, частково сконденсувати пару нафтопродуктів і, таким чином, знизити навантаження на адсорбер-десорбер Тобто застосування регенеративного побічновипарювального повітроохолоджувача, допоміжного та основного теплообмінників дозволяє знизити парове навантаження на адсорбер-десорбер, поліпшити його експлуатаційні характеристики, знизити витрати енергії при експлуатації системи і зменшити втрати нафтопродуктів Таким чином, реалізація системи для зберігання нафтопродуктів дає можливість поліпшити її енергетичні та експлуатаційні характеристики Система для зберігання нафтопродуктів, що пропонується, схематично пояснюється кресленням на фіг1, термодинамічні процеси зміни стану вологого повітря в елементах системи представлені на l-d - діаграмі вологого повітря на фіг 2 Система для зберігання нафтопродуктів включає резервуар з нафтопродуктами 1, вогнеперепинювач 2, дихальний клапан 3, адсорбер-десорбер 4 з адсорбентом, що з'єднані газовою магістраллю 5 Система для зберігання нафтопродуктів додатково містить регенеративний побічновипарювальний повітроохолоджувач 6 із патрубками повного 7, основного 8 і допоміжного 9 потоків повітря, основний 10 та допоміжний 11 теплообмінники з ВІДПОВІДНО газовими 12, 13 та повітряними 14, 15 каналами і резервуари для конденсату 16 Регенеративний побічно-випарювальний повітроохолоджувач 6 обладнаний вентилятором 17 Патрубок 8 основного потоку повітря під'єднаний до повітряного каналу 14 основного теплообмінника 10 Патрубок 9 допоміжного потоку повітря під'єднаний до повітряного каналу 15 допоміжного теплообмінника 11 Газові канали 13, 12 ВІДПОВІДНО ДОПОМІЖНОГО 11 і основного 10 теплообмінників розташовані послідовно після дихального клапану З на газовій магістралі 5 Система для зберігання нафтопродуктів працює слідуючим чином При зберіганні нафтопродуктів під дією сонячного випромінювання резервуар з нафтопродуктами 1 нагрівається і має місце інтенсивне випаровування нафтопродуктів в резервуарі 1 з вільної поверхні 3 підвищенням тиску у резервуарі 1 потік пари крізь вогнеперепинювач 2, дихальний клапан 3 по газовій магістралі 5 поступає у адсорбер-десорбер 4, де поглинається адсорбентом Періодично проводять процеси десорбції пари нафтопродуктів з адсорбента у адсорбері-десорбері 4 з подальшим поверненням нафтопродуктів у резервуар 1 чи для інших потреб (у заявці не розглядаються) 3 метою зменшення навантаження на адсорбер-десорбер 4, для часткової конденсації пари нафтопродуктів використовується охолоджуючий потенціал навколишнього повітря за допомогою регенеративного побічновипарювального повітроохолоджувача 6 і теплообмінників 10, 11 та їх зв'язків При цьому повітря з навколишнього середовища станом т 1 (на фіг 1 і фіг 2 стан повітря у елементах системи та ВІДПОВІДНО на l-d - діаграмі вологого повітря відмічені однаковими цифровими позначеннями) за допомогою вентилятора 17 (фиг 1) подається у патрубок повного 7 потоку повітря регенеративного побічновипарювального повітроохолоджувача 6 У регенеративному побічно-випарювальному повітроохолоджувачі 6 згідно принципа його роботи потік повітря розділяється на основний охолоджений та допоміжний зволожений потоки повітря, які ВІДПОВІДНО виходять із регенеративного побічновипарювального повітроохолоджувача 6 через патрубки 8 і 9 Стан основного потоку повітря на рис 1 і рис 2 характеризується Т 2, а допоміжного - т 3 Допоміжний ПОТІК повітря з патрубка 9 (фіг 1) допоміжного потоку повітря поступає у повітряний канал 15 допоміжного теплообмінника 11 Процес охолодження пари нафтопродуктів у газовому каналі 13 за рахунок нагріву допоміжного потоку повітря у повітряному каналі 15 - процес 3-4 (фіг 2) Процес 3-4 особливо ефективний і в основному призначений для охолодження пари нафтопродуктів у сонячні дні, коли у резервуарі 1 (фіг 1) відбувається нагрів нафтопродуктів вище температури повітря навколишнього середовища, тобто коли температура повітря у т 3 нижче температури пари холодоагента Чим більше перегрів резервуару з нафтопродуктами під дією сонячного випромінювання, тим більш ефективно працює допоміжний теплообмінник 11 Основний охолоджений потік повітря з патрубка 8 основного потоку повітря регенеративного побічно-випарювального повітроохолоджувача 6 поступає у повітряний канал 14 теплообмінника 10, де ще більше охолоджує пару нафтопродуктів у газовому каналі 12 Процес нагріву основного потоку повітря у повітряному каналі 14 є процес 2-5 (фіг 2) При конденсуванні пари нафтопродуктів в основному теплообміннику 10 (фиг 1) і допоміжному 11 конденсат поступає у резервуари для конденсату 16 для подальшого використання Слід ВІДМІТИТИ, що, як відомо, чим нижче відносна вологість повітря навколишнього середовища, тим ще ефективніше працює регенеративний побічновипарювальний повітроохолоджувач 6, а це, як правило, відбувається у дні з інтенсивною сонячною радіацією Тобто, якщо у навколишньому середовищі діє підвищена сонячна радіація, яка в більшості випадків супроводжується зниженням відносної вологості повітря, то поряд із інтенсифікацією процесів випаровування нафтопродуктів у резервуарі з нафтопродуктами 1 суттєво підвищується охолоджуюча спроможність регенеративного побічно-випарювального повітроохолоджувача 6 Система для зберігання нафтопродуктів продовжує безперебійно працювати Таким чином, запропонована система харак 49520 теризується кращими енергетичними та експлуатаційними показниками і забезпечує зниження втрат нафтопродуктів 35 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71

Дивитися

Додаткова інформація

Назва патенту англійською

System for storing oil products

Автори англійською

Pisariev Viacheslav Yevhenovych, Lutsyk Rostyslav Volodymyrovych, Kuznetsova Olena Oleksandrivna

Назва патенту російською

Система для хранения нефтепродуктов

Автори російською

Писарев Вячеслав Евгеньевич, Луцик Ростислав Владимирович, Кузнецова Елена Александровна

МПК / Мітки

МПК: F28D 5/00, B65D 90/22

Мітки: система, нафтопродуктів, зберігання
